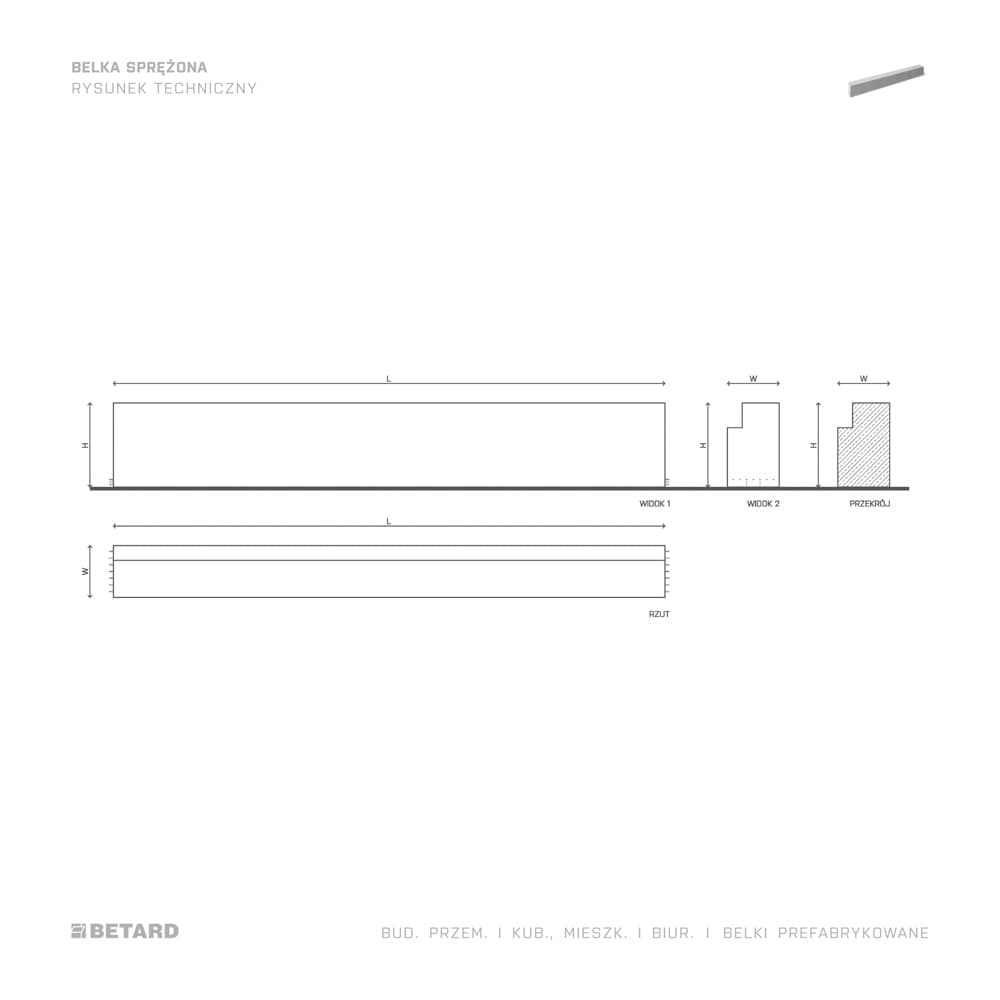

Belka sprężona - profil

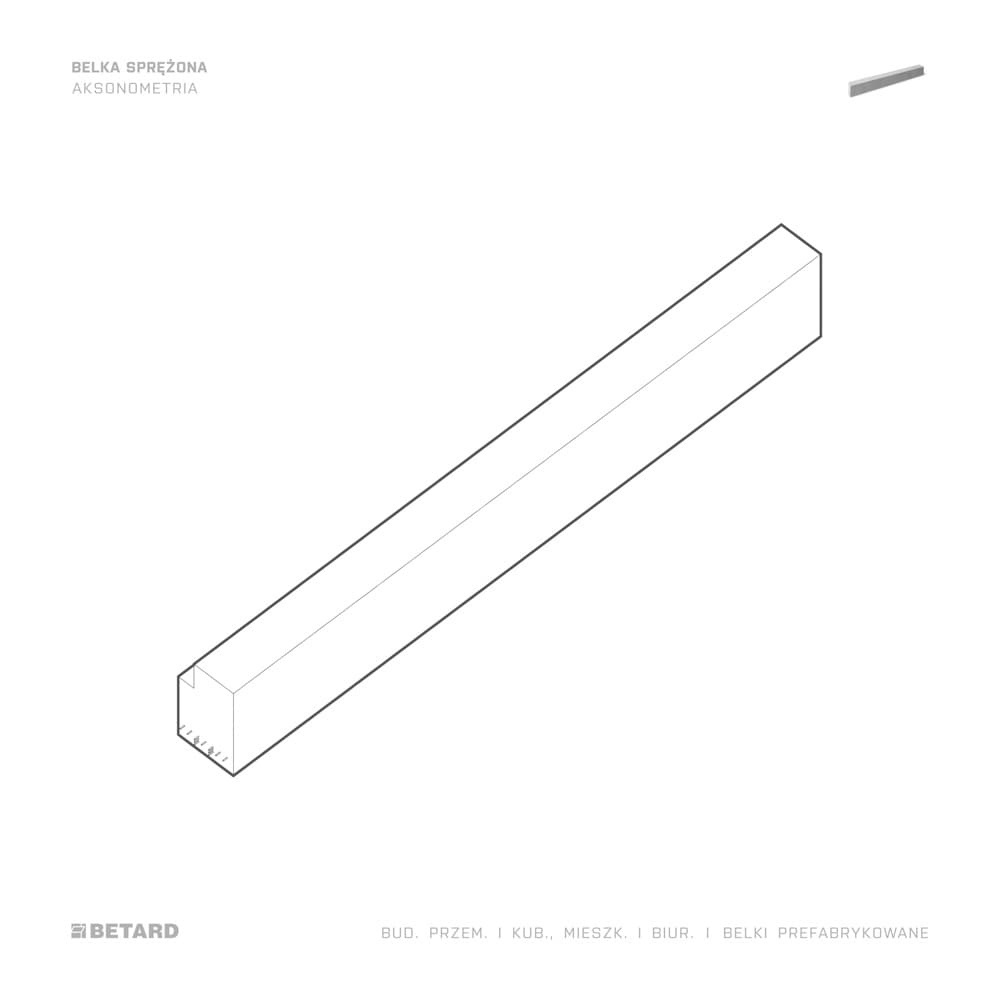

Belka sprężona - aksonometria
Belka sprężona - rzut

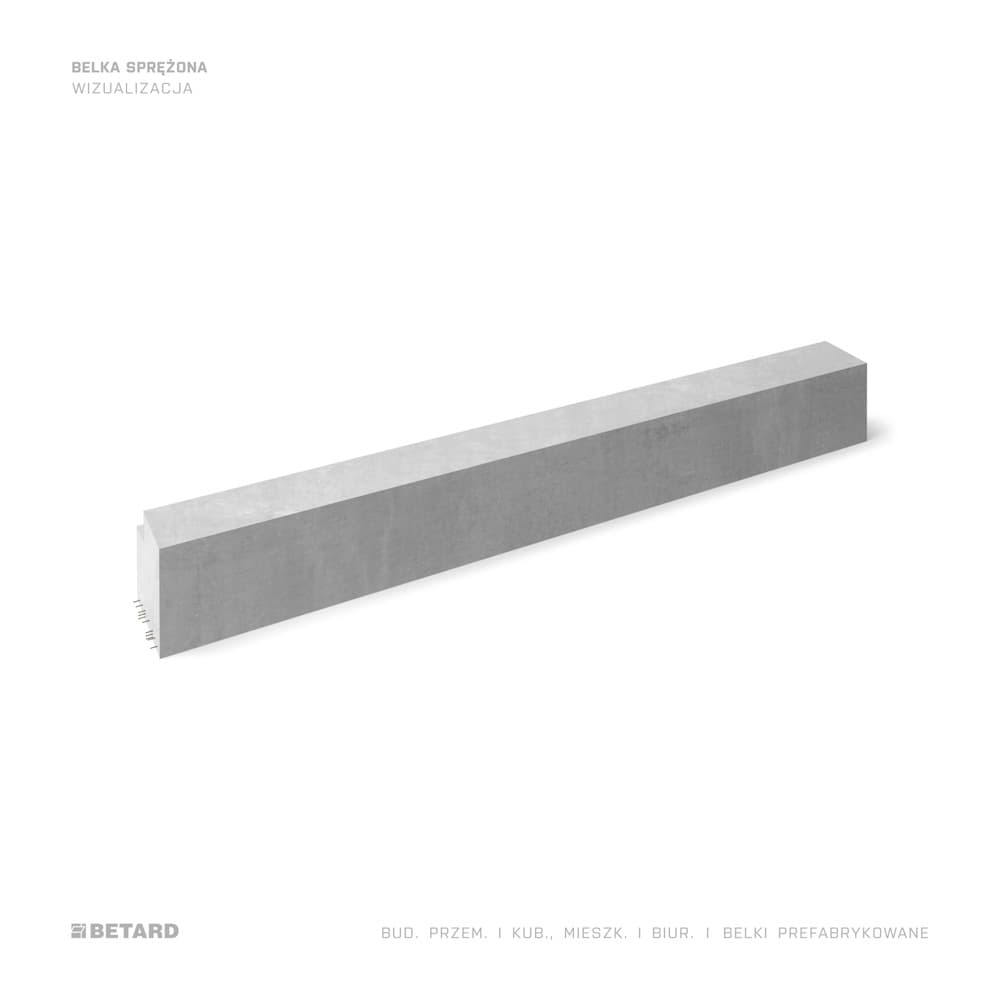

Belka sprężona - wizualizacja

PRZEWIŃ ZDJĘCIE

  • Belka sprężona - aksonometria
  • Belka sprężona - rzut
  • Belka sprężona - wizualizacja

    + WIĘCEJ

Belki

Belka sprężona

Belki sprężone to elementy konstrukcyjne najczęściej stosowane jako belki stropowe lub dźwigary dachowe, których pracę projektuje się najczęściej w schematach statycznych jako swobodnie podparte. Belki sprężone dzięki naciąganym strunom posiadają większą wytrzymałość co pozwala na zmniejszenie ilości elementów w konstrukcji dzięki zwiększonej maksymalnej rozpiętości. Długość tych elementów może sięgać 30 m. Zastosowanie elementów sprężonych pozwala również na zmniejszenie przekroju, a co za tym idzie na lżejszą i niższą konstrukcję. Prefabrykaty strunobetonowe posiadają większą ognioodporność w porównaniu z belkami żelbetowymi.

Zakres stosowania

  • → Belki stropowe
  • → Belki dachowe

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Klasa betonu

    Beton kl. min. C50/60, stal zbrojeniowa AIIIN, stal sprężająca Y1860 S7

  • Ikona przedstawiająca symbol strzałki

    Szybkość

    Duża szybkość prac na budowie

  • Ikona przedstawiająca symbol strzałki

    Jakość

    Wysoka jakość elementów - trzy powierzchnie od formy i fazowane krawędzie

  • Ikona przedstawiająca symbol strzałki

    Eliminacja prac

    Eliminacja prac szalunkowych i zbrojarskich na wysokości

  • Ikona przedstawiająca symbol strzałki

    Akcesoria

    Zabudowane uchwyty transportowe i akcesoria do połączenia z konstrukcją

  • Ikona przedstawiająca symbol strzałki

    CECHA 6

    CECHA 6

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

Produkcja belek sprężonych

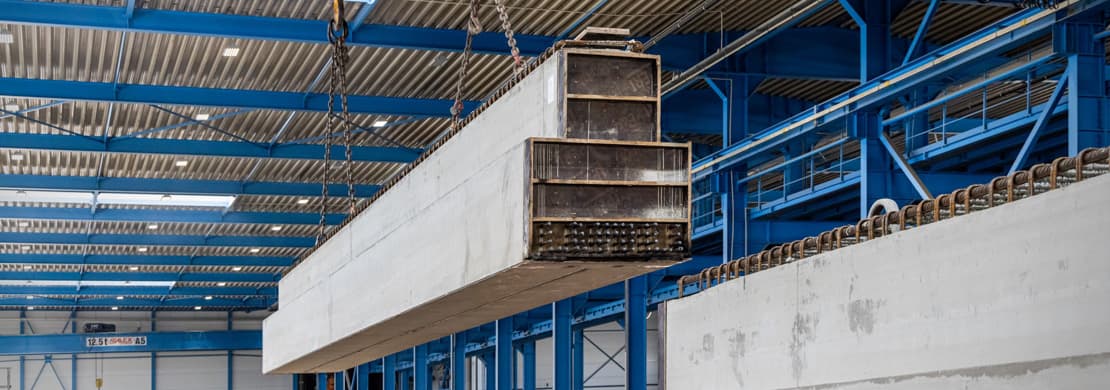

Proces produkcji belek sprężonych

Belki produkuje się w specjalnie przygotowanych formach o rożnych przekrojach. Element poddawany sprężeniu ma struny umiejscowione w dolnej części przekroju, aby zrównoważyć działające od góry obciążenia konstrukcji. Po wykonaniu zbrojenia konstrukcyjnego oraz przygotowaniu formy, struny przeciągane są z jednego bloku oporowego do drugiego i rozpinane na nich. Naciąg cięgien (strun) odbywa się przed betonowaniem, przy użyciu dedykowanych do tego pras naciągowych. Po uzyskaniu odpowiedniej wytrzymałości betonu następuje zwolnienie naciągu i przekazanie sił na beton.

Możliwości produkcyjne belek sprężonych

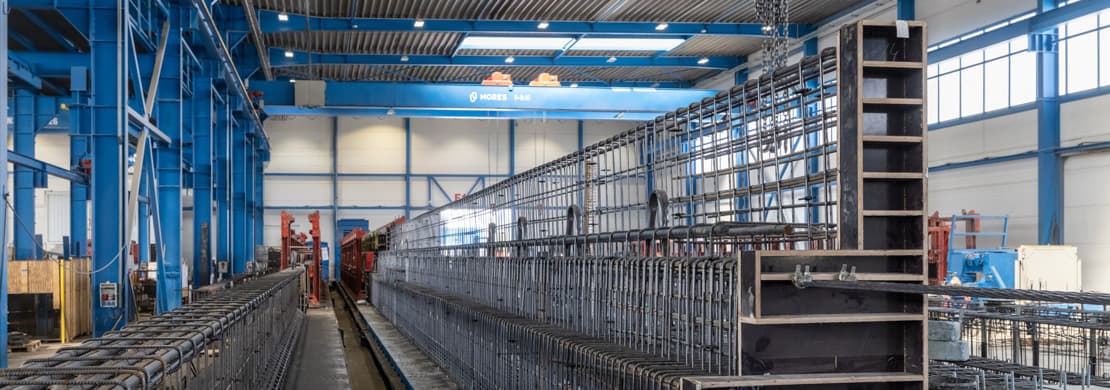

Możliwości produkcyjne belek sprężonych

Oferujemy belki w dowolnym zakresie wymiarów przekroju poprzecznego. Na końcach elementów możemy ukształtować powierzchnię z 'wrębami', celem przeniesienia większych sił poprzecznych. Typowe przekroje belek prostokątnych to kształty: prostokątny, litery L, odwrócone T.

Możliwości produkcyjne belek sprężonych

Możliwości projektowe belek sprężonych

W prefabrykacji belek sprężonych stosujemy beton w klasie co najmniej C50/60. Do elementów sprężonych stosuje się najczęściej sploty ze stali Y1860 oraz stal zbrojeniową. Belki sprężone dzięki naciąganym strunom posiadają większą wytrzymałość, co pozwala na zmniejszenie ilości elementów w konstrukcji dzięki zwiększonej maksymalnej rozpiętości. Długość tych elementów może sięgać nawet 30 m. Belki sprężone projektowane są najczęściej jako elementy do wysokości ok. 2 m i szerokości 1 m. Typowa głębokość oparcia na półkach wynosi od 15 do 25 cm

Transport belek sprężonych

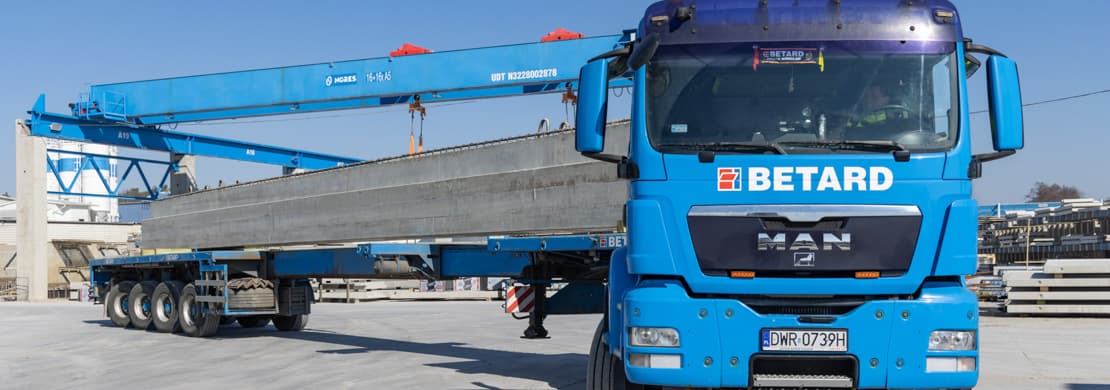

Transport belek sprężonych

Elementy oddzielone są od siebie specjalnymi przekładkami w postaci belek krawędziowych lub przekładek drewnianych. Belki powinny być starannie ułożone jedna obok drugiej. W przypadku długich belek konieczne może być użycie sprzętu specjalistycznego - stosuje się naczepy o regulowanej długości, tzw. rozciągi.

Montaż belek sprężonych

Montaż belek sprężonych

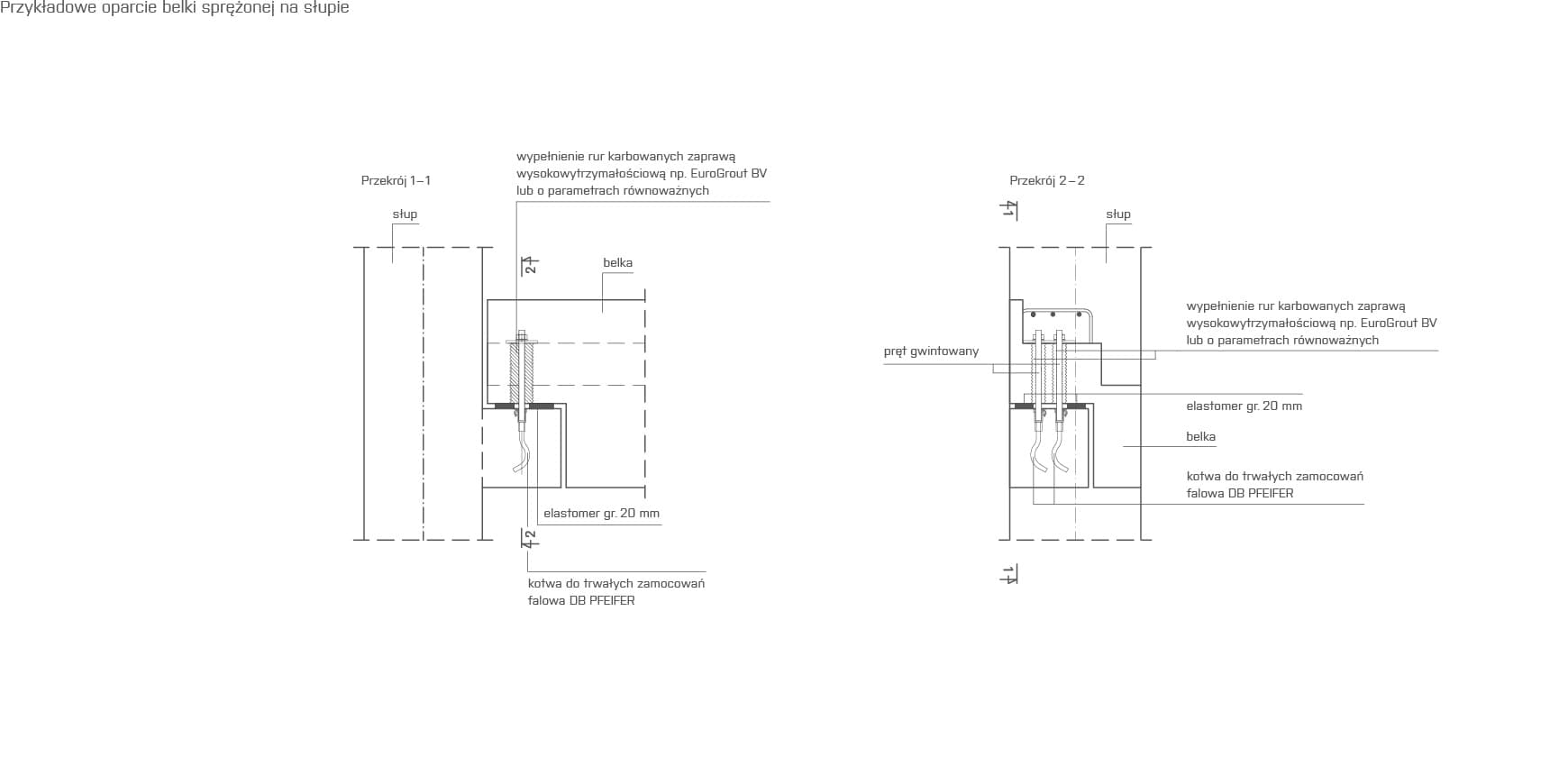

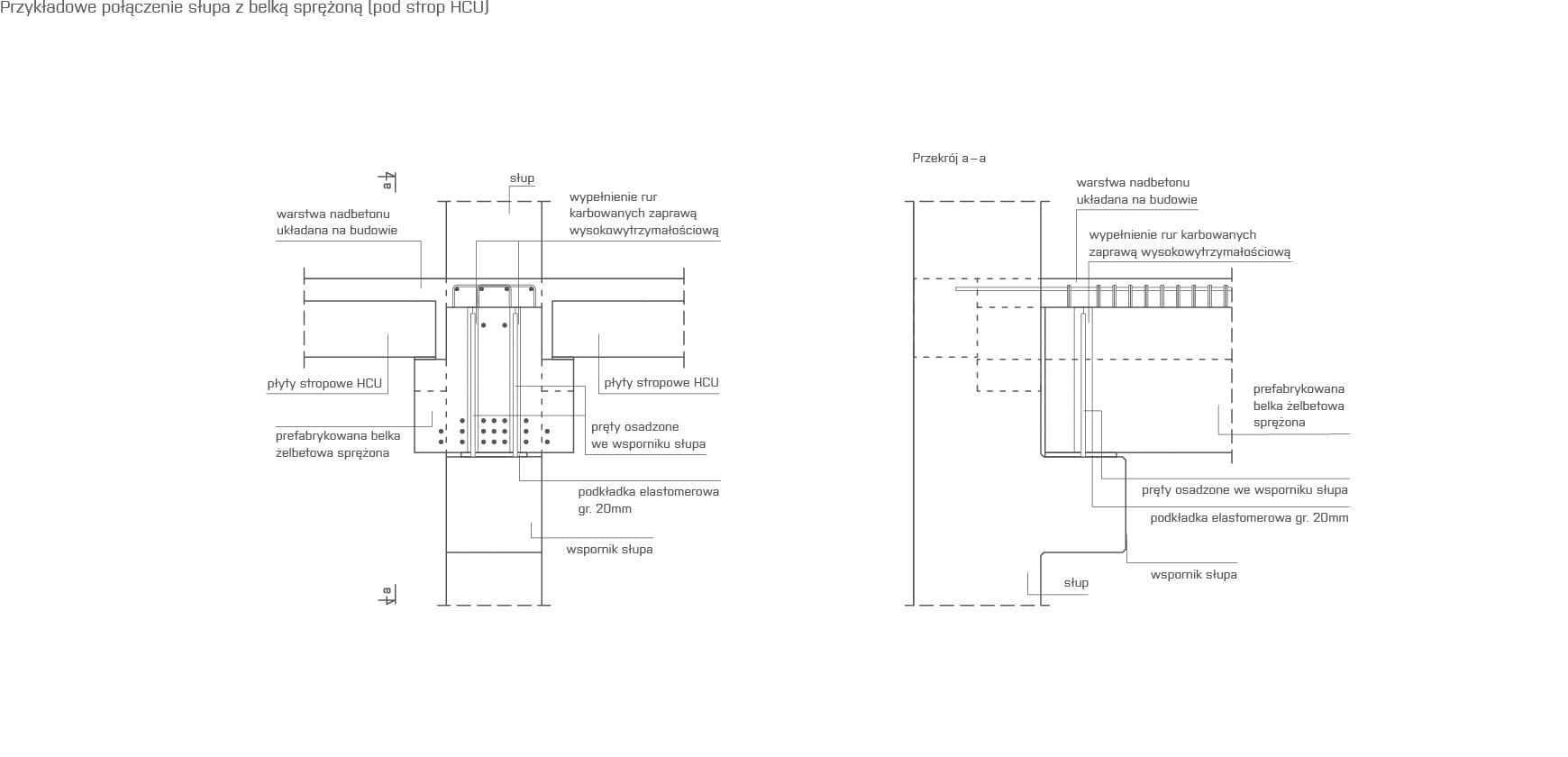

W zależności od typu belek montaż odbywać się może poprzez nałożenie belki na wytyki prętowe lub za pomocą podpór – ustawienie w odpowiednim miejscu w celu późniejszego zalania połączenia np. ze stropem.

(2)

DETALE TECHNICZNE

POBIERZ DOKUMENTY DOSTĘPNE DLA TEGO PRODUKTU

  • Certyfikat | Długołęka Przywory Wieruszów Gajków | El. prętowe
    CERTYFIKATY
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • Certyfikat | Kielce1 | El. prętowe
    CERTYFIKATY
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Długołęka | El. prętowe sprężone
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Przywory | El. prętowe sprężone
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Kielce1 | El. prętowe sprężone
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
    • (5)
