Płyty stropowe Filigran
Płyty stropowe Filigran
Stropy żelbetowe zespolone Filigran to propozycja dla wszystkich, którym zależy na szybkości i dokładności wykonania stropu. Aktualnie proponowane przez projektantów śmiałe formy architektoniczne wymagają stosowania nowoczesnych rozwiązań konstrukcyjnych, którym w zakresie stropów sprostać może właśnie Filigran. Ich geometria ograniczona jest jedynie inwencją twórczą architektów. Konstruktorom pozwalają przyjmować skomplikowane schematy statyczne i złożone układy obciążeń.
Z czego składają się stropy żelbetowe Filigran

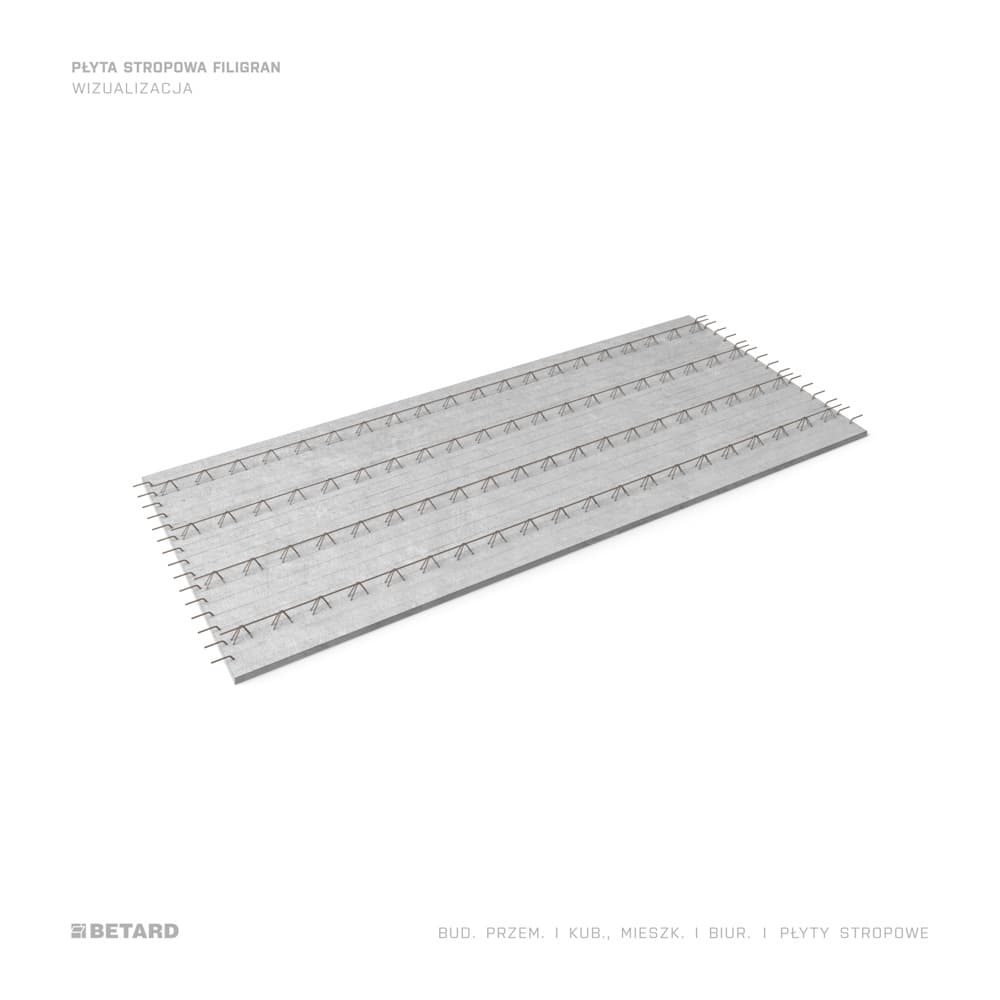

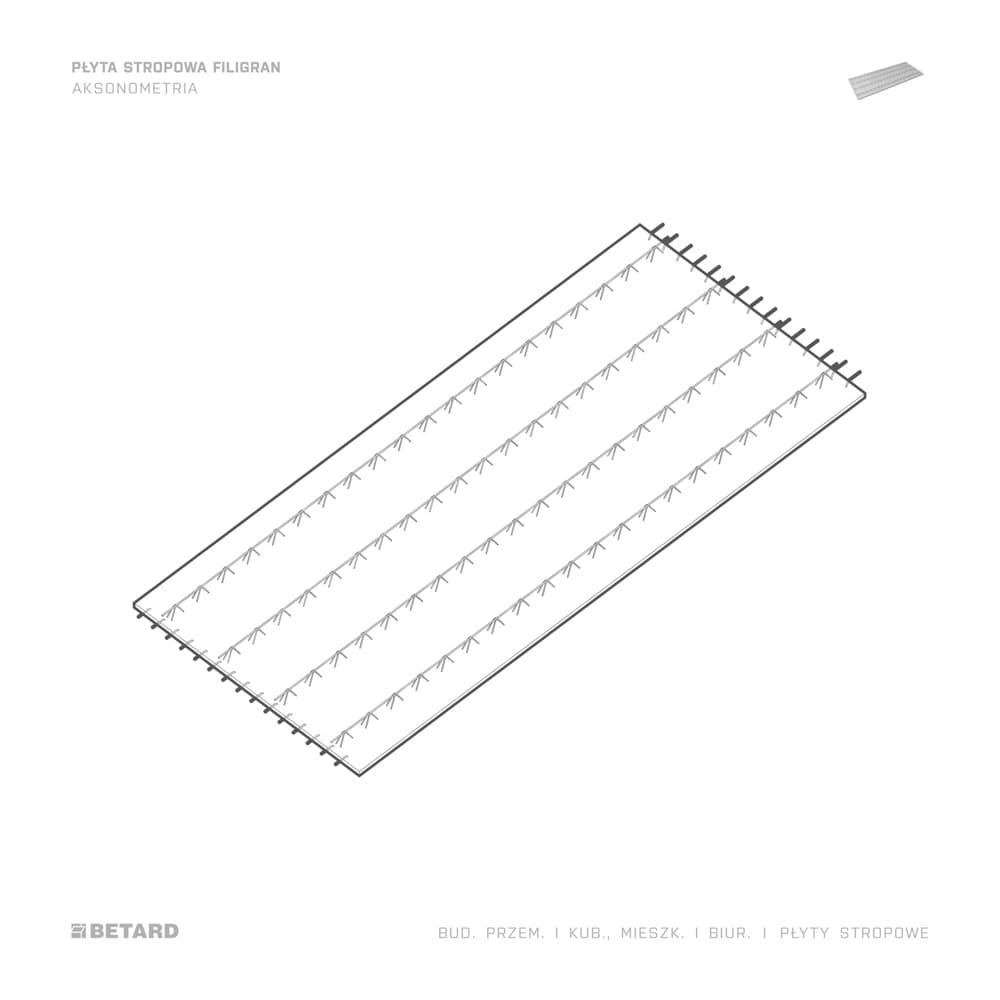

Stropy Filigran składają się z elementów prefabrykowanych – płyt stropowych, dodatkowego zbrojenia montowanego przez wykonawcę na budowie i betonu wylewanego na budowie, nazywanego nadbetonem. Prefabrykaty stropowe Filigran mają postać żelbetowych płyt o grubości 5-7 cm, wraz ze zbrojeniem głównym stropu oraz stalowymi kratownicami przestrzennymi, częściowo zabetonowanymi w płycie. Grubość elementów zależy od grubości otuliny zbrojenia oraz od ilości zbrojenia w płycie. Kratownice nadają prefabrykatowi odpowiednią sztywność w czasie transportu i montażu stropu, służą również do właściwego połączenia prefabrykatu z pozostałą częścią stropu, wykonywaną na budowie. Obie warstwy stropu są ze sobą zespolone dodatkowo poprzez szorstką i celowo nierówną powierzchnię płyty prefabrykowanej. Pojedyncze płyty filigran produkujemy w wymiarach dostosowanych do geometrii stropu – szerokości podstawowe płyt, ze względów produkcyjnych i transportowych, nie przekraczają 240 cm (lub 250 cm – oddział w Kielcach). Długości płyt odpowiadają rozpiętości stropu. Ilość zbrojenia oraz parametry techniczne stropu każdorazowo określa projekt wykonawczy stropu filigran, opracowywany indywidualnie dla każdego obiektu.
Zakres stosowania
- → Stropy
CECHY PRODUKTU
SZEROKIE ZASTOSOWANIE
Szerokie możliwości formowania powierzchni stropów pod względem kształtów i wymiarów
MAŁY CIĘŻAR WŁASNY
125-175 kg/m²
SPRAWNY MONTAŻ
Możliwy montaż z samochodu bez składowania pośredniego („montaż z kół”)
DETALE TECHNICZNE
PARAMETRY TECHNICZNE
NAZWA | DŁUGOŚĆ | SZEROKOŚĆ | GRUBOŚĆ | WAGA | PODPARCIE | BETON/STAL | REI | ZBROJENIE | INNE |
---|---|---|---|---|---|---|---|---|---|

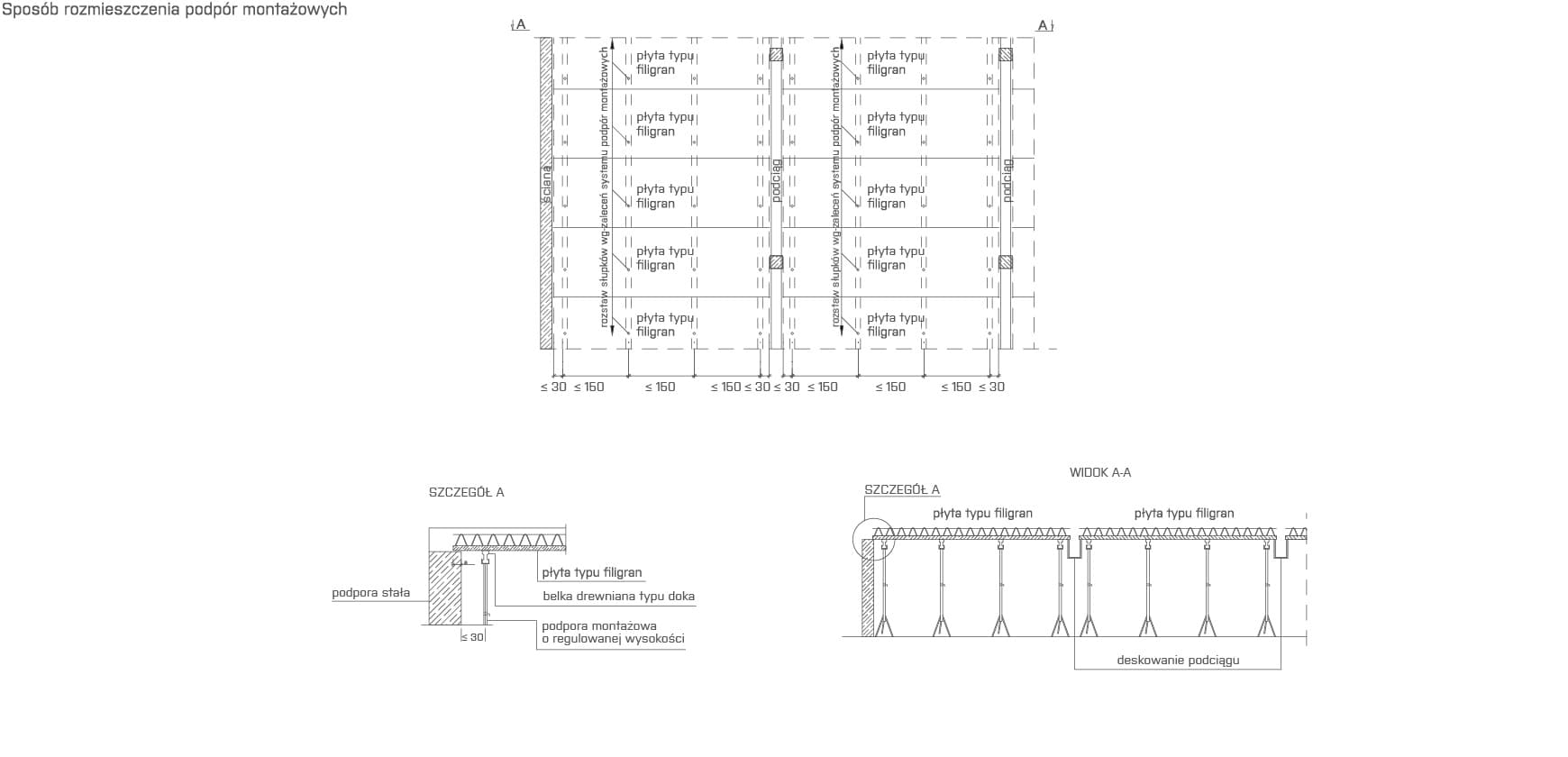

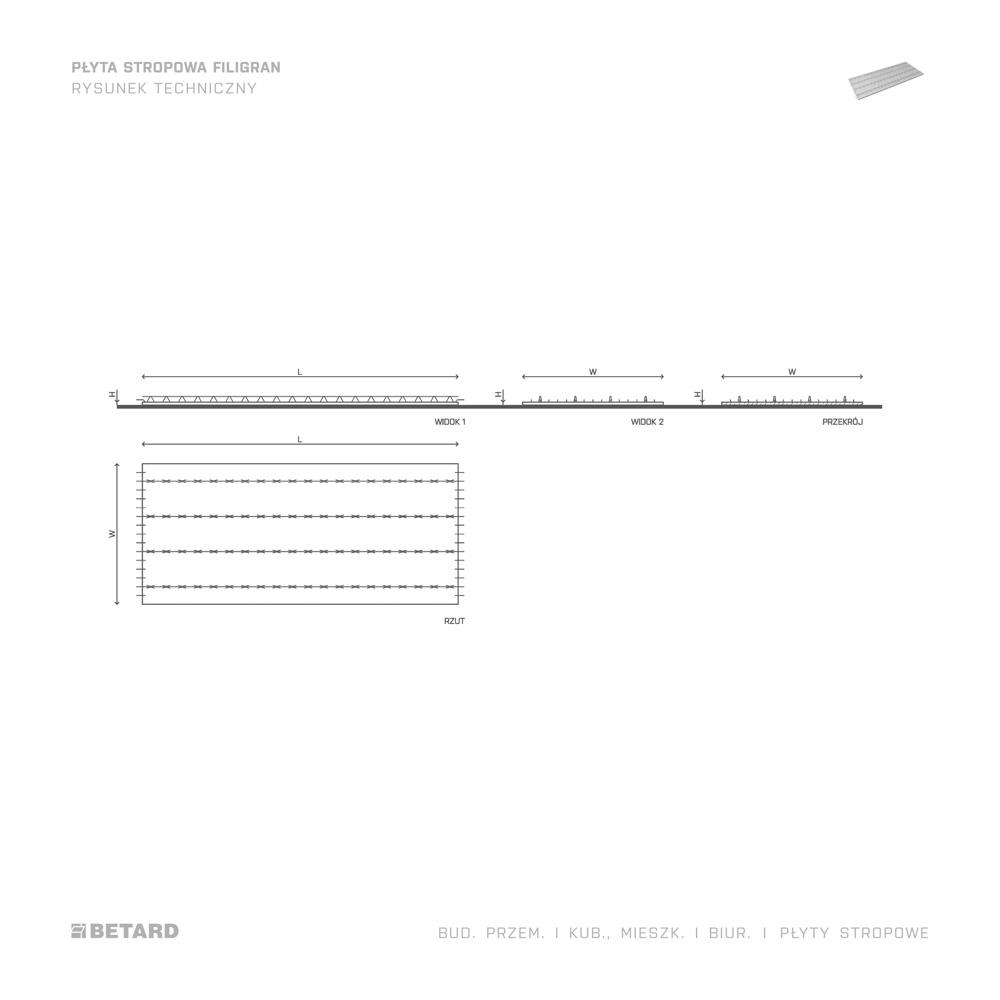

Płyty stropowe Filigran | Dostosowana do rozpiętości stropu; maksymalna długość ograniczona jest jedynie możliwością zaprojektowania konstrukcji stropu (uzyskana przez Betard długość – 12,6 m) | Szerokość podstawowa płyty prefabrykowanej – 240 cm (szerokości mniejsze wykonywane w miarę potrzeb, zgodnie z projektem wykonawczym) | Grubość płyty prefabrykowanej – od 5 cm do 7 cm, w zależności od stopnia zbrojenia oraz otuliny zbrojenia | Ciężar własny płyt – 125-175 kg/m², w zależności od grubości płyty / możliwość obniżenia ciężaru stropu (zmniejszenie zużycie betonu wylewanego na budowie i obniżenie obciążeń przekazywanych na konstrukcję) poprzez zastosowanie wkładek styropianowych mocowanych do płyt filigran | Podparcie montażowe płyt filigran określa projekt stropu. Ewentualne „oparcie” na ścianie lub podciągu – od 0 cm do 4 cm | Beton prefabrykatu - klasa C25/30 i wyższa. Klasa stali zbrojeniowej AIII-N 8 | Klasa odporności ogniowej: REI 60 i wyższa, wg wymagań projektu | Możliwość zbrojenia stropu w dwóch kierunkach, w stropach pracujących dwukierunkowo zbrojenie w drugim kierunku układane na prefabrykatach na budowie (nie jest wówczas wymagane stosowanie siatek na złączach płyt) | Możliwość nadania ujemnej strzałki ugięcia. Możliwość eliminacji mostków cieplnych poprzez zastosowanie w płytach filigran balkonowych wkładek izolacyjnych typu Isokorb |
