WROCŁAW

Ekrany akustyczne na autostradowej obwodnicy Wrocławia

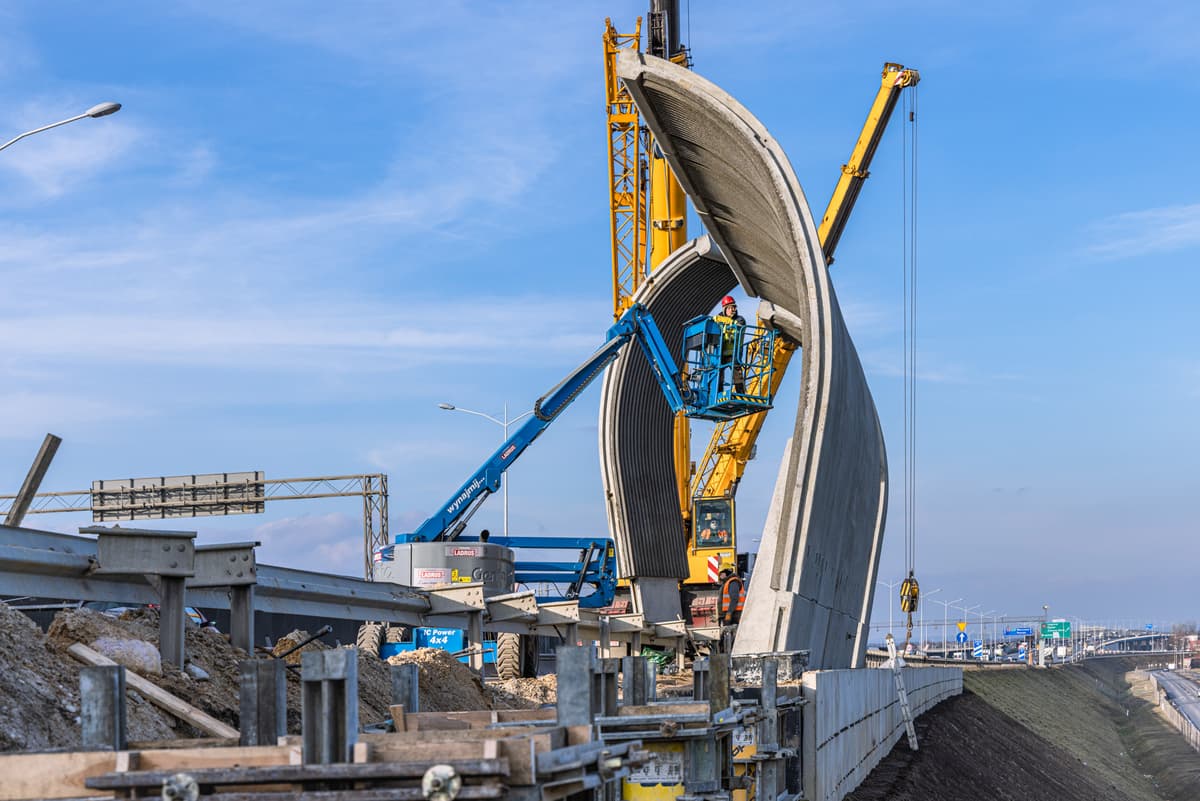

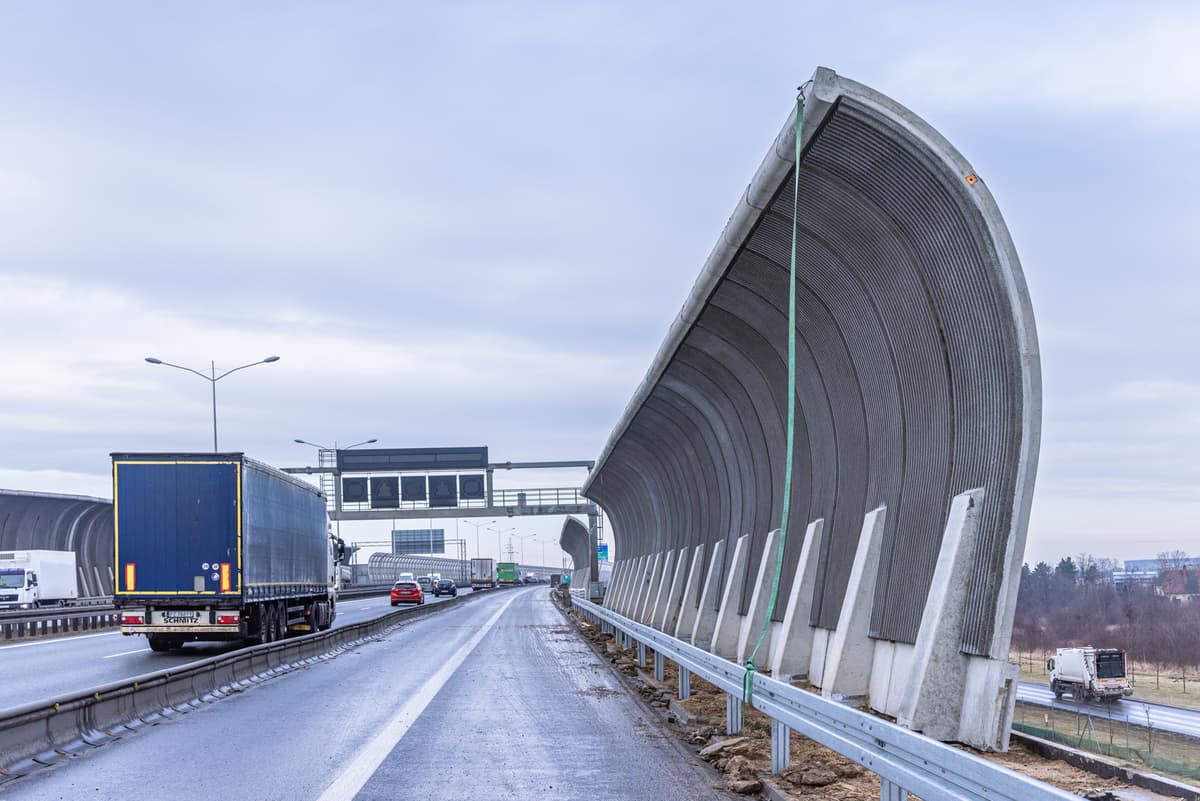

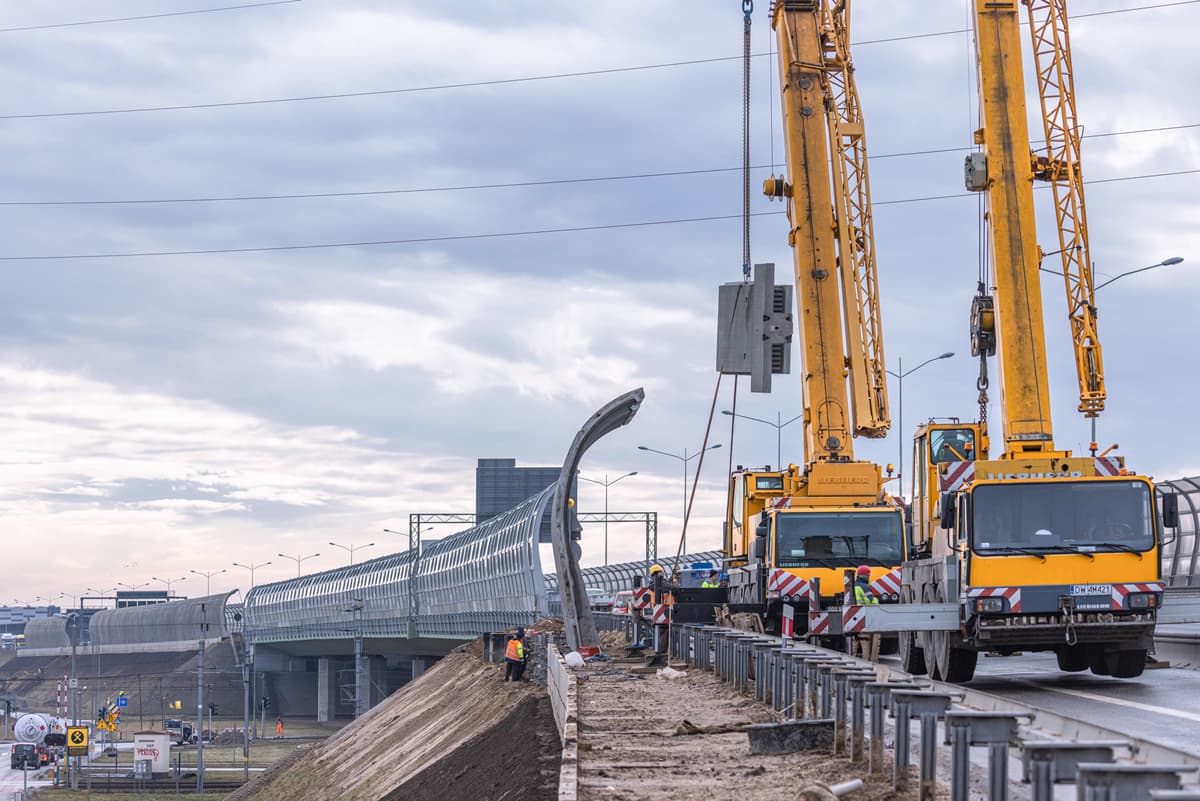

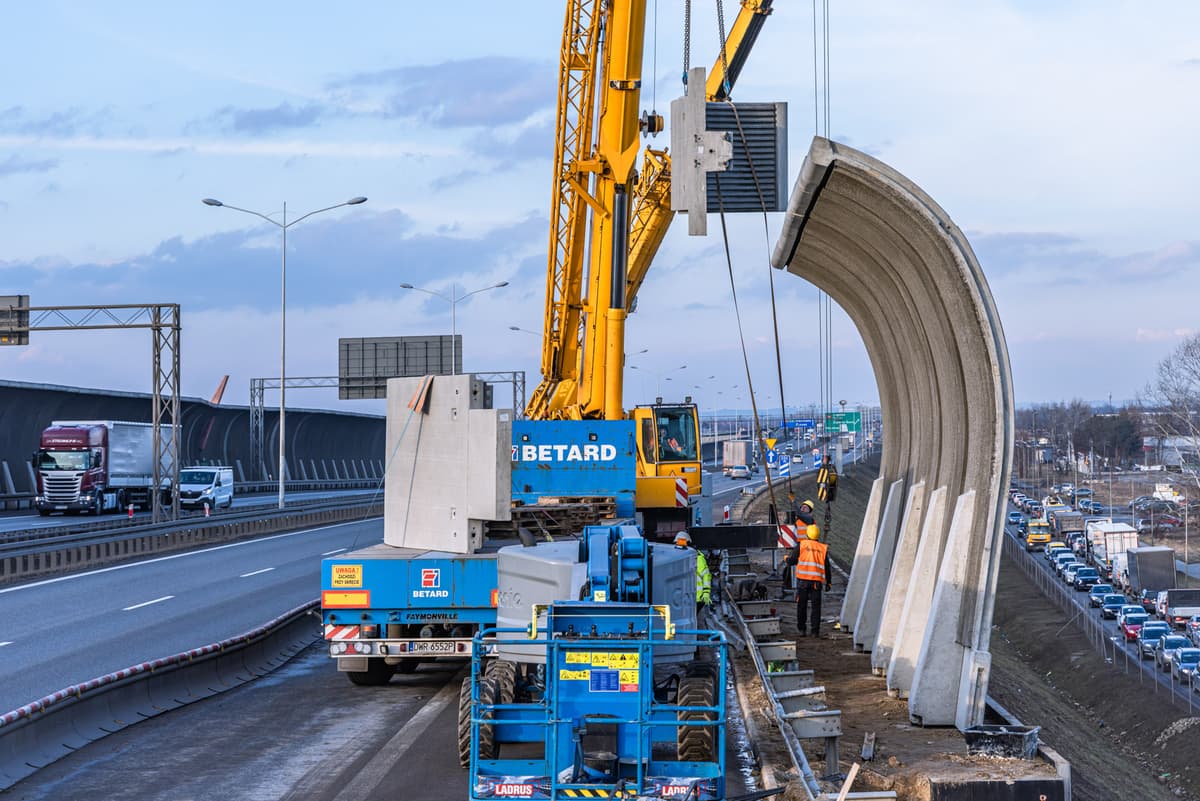

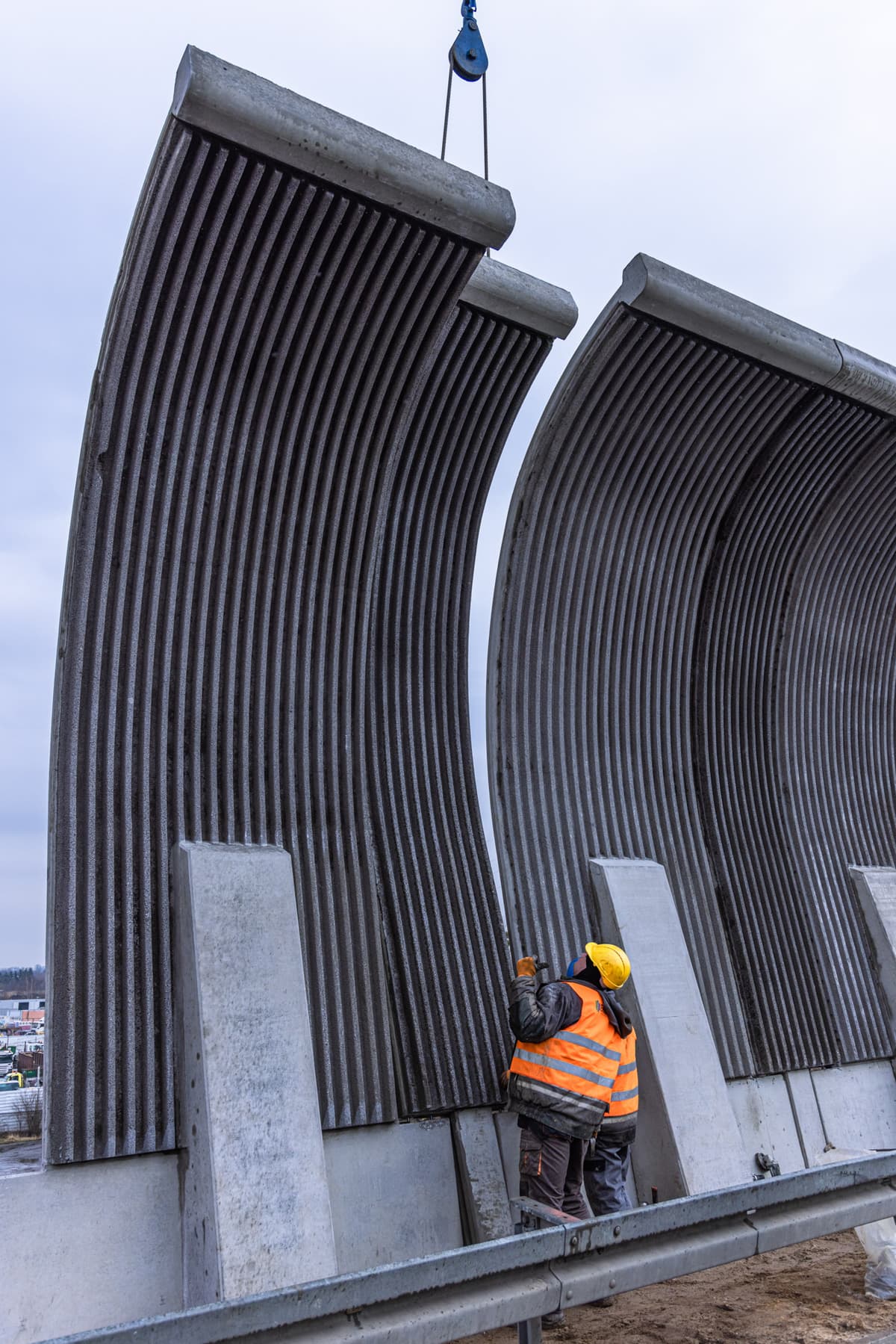

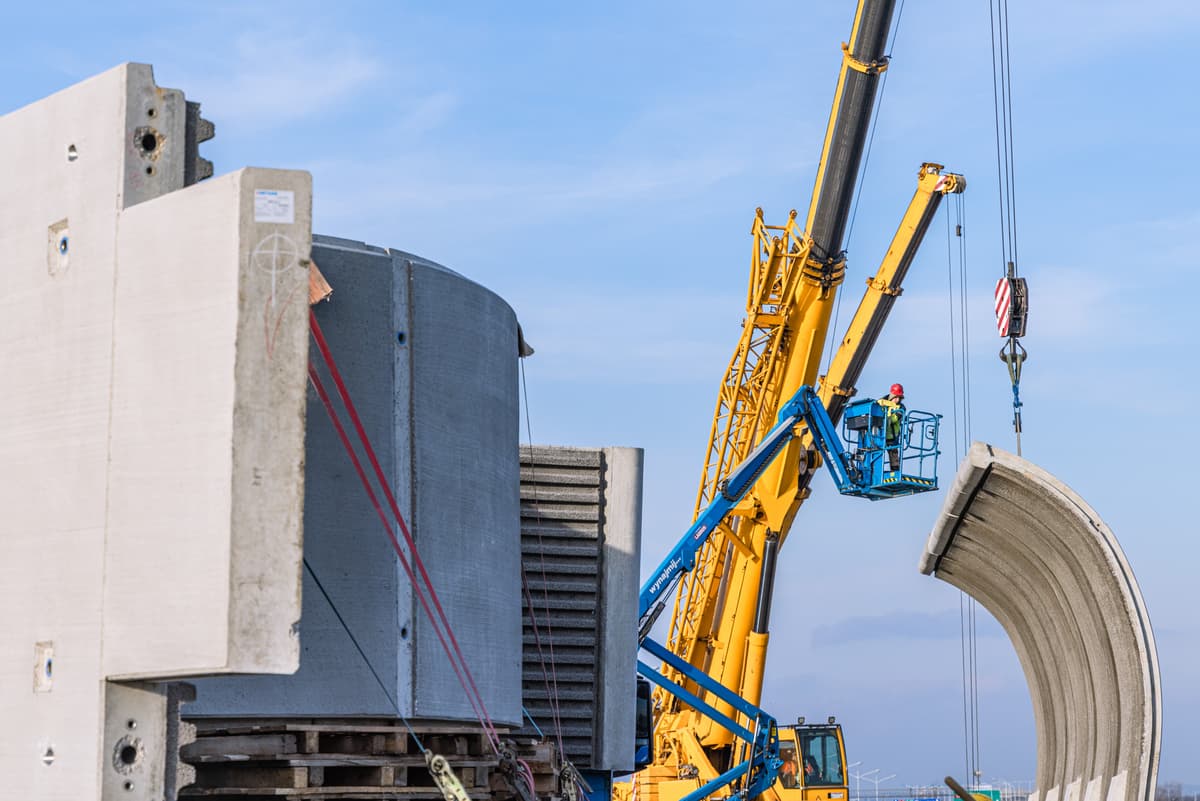

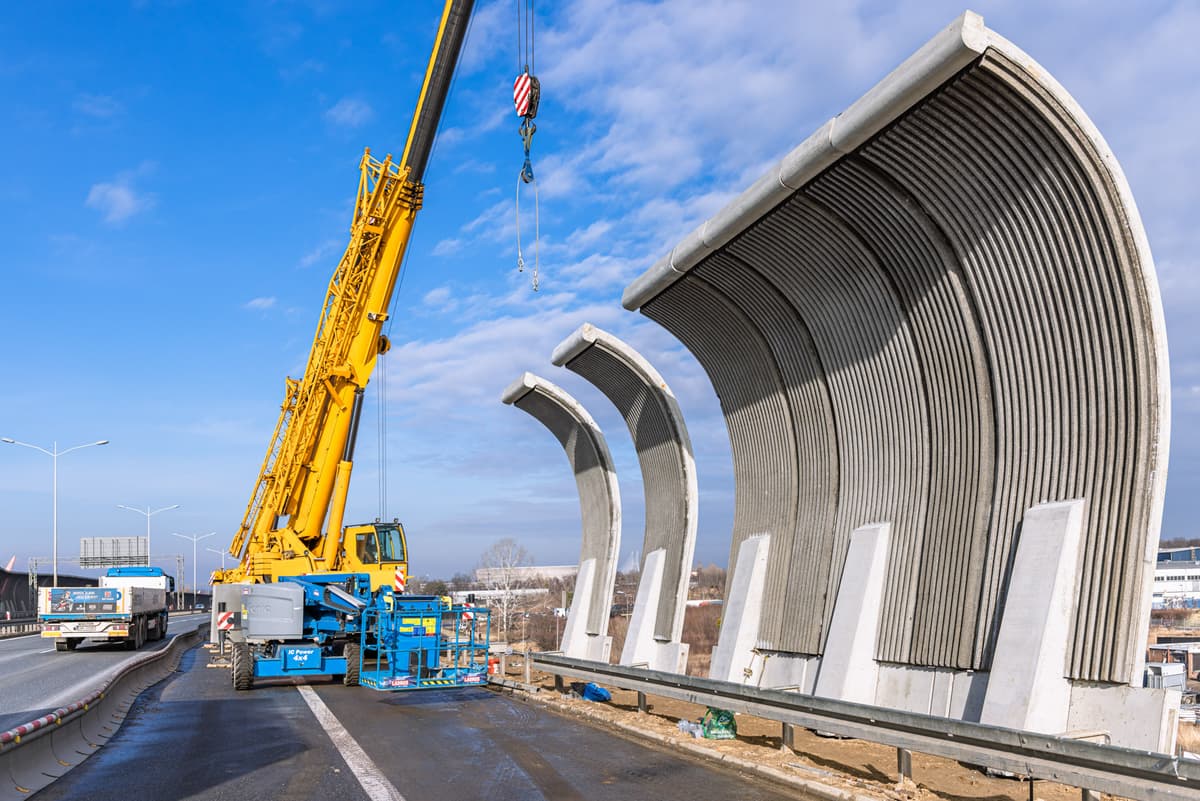

W ramach inwestycji Generalnej Dyrekcji Dróg Krajowych i Autostrad obejmującej wykonanie zabezpieczeń przeciwhałasowych, wyprodukowaliśmy prefabrykowane ekrany akustyczne. Łukowe panele zostały zamontowane na Autostradowej Obwodnicy Wrocławia.

  • wskaźnik
    +200

    EKRANÓW ŁUKOWYCH

GALERIA REALIZACJI

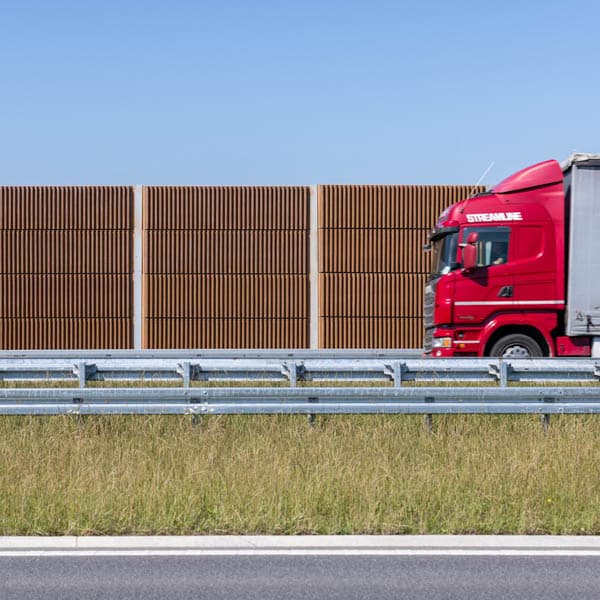

Ekrany akustyczne na autostradowej obwodnicy Wrocławia
OTWÓRZ ZDJĘCIE
Ekrany akustyczne na autostradowej obwodnicy Wrocławia
OTWÓRZ ZDJĘCIE
Ekrany akustyczne na autostradowej obwodnicy Wrocławia
OTWÓRZ ZDJĘCIE
Ekrany akustyczne na autostradowej obwodnicy Wrocławia
OTWÓRZ ZDJĘCIE
Ekrany akustyczne na autostradowej obwodnicy Wrocławia
OTWÓRZ ZDJĘCIE
Ekrany akustyczne na autostradowej obwodnicy Wrocławia
OTWÓRZ ZDJĘCIE
Ekrany akustyczne na autostradowej obwodnicy Wrocławia
OTWÓRZ ZDJĘCIE
Ekrany akustyczne na autostradowej obwodnicy Wrocławia
OTWÓRZ ZDJĘCIE
(2)

POWIĄZANE PRODUKTY

Ekrany akustyczne - profil

Ekrany akustyczne

Ekrany akustyczne

ZOBACZ

POBIERZ DOKUMENTY

CECHY PRODUKTU

Trwałość

Wysoka trwałość elementów

Odporność

Odporność na warunki atmosferyczne

Szybkość

Szybkość realizacji

Izolacyjność dźwięku

Max. wskaźnik izolacyjności dźwięku (warstwy tłumiącej z keramzytobetonu) > 45 dB (klasa B4)

Pochłanianie dźwięku

Max. wskaźnik pochłaniania dźwięku (warstwy tłumiącej z keramzytobetonu) > 16 dB (klasa A5)

Długość

Max. długość paneli - 6,0 m, max. wysokość paneli - 2,4 m.

Biegi schodowe prefabrykowane - profil

Elementy klatek schodowych

Biegi schodowe i spoczniki

ZOBACZ

POBIERZ DOKUMENTY

CECHY PRODUKTU

Szybkość

Szybka realizacja na budowie

Jakość

Wysoka jakość elementów oraz powtarzalność

Technologia bezszalunkowa

Eliminacja skomplikowanego, czasochłonnego szalowania i zbrojenia na budowie oraz rozszalowania

Komunikacja na placu budowy

Zapewniona komunikacja w czasie wznoszenia kondygnacji

Powierzchnia

Dolna powierzchnia niewymagająca tynkowania (nadaje się do malowania)

Dopasowanie

Możliwość formowania elementu w pozycji odwrotnej (negatyw)

deklaracje

dwu | Długołęka | El. biegów schodowych

deklaracje

dwu | Wieruszów | El. biegów schodowych

deklaracje

dwu | Przywory | El. biegów schodowych

deklaracje

dwu | Kielce I | El. biegów schodowych

certyfikaty

Certyfikat | Długołęka Przywory Wieruszów Kielce2 | El. biegów schodowych

certyfikaty

Certyfikat | Kielce I | El. biegów schodowych

POBIERZ WSZYSTKIE DOKUMENTYPobierz wszystkie

OPIS REALIZACJI

Na potrzeby inwestycji zaprojektowane zostały prefabrykowane żelbetowe ekrany akustyczne o wysokości 6 m, o kształcie przekroju poprzecznego zbliżonym do paraboli, z pofałdowaną wykładziną pochłaniającą dźwięk od strony jezdni.


Przyjęto podział konstrukcji na prefabrykaty podporowe, oparte bezpośrednio na podporach palowych i prefabrykaty pośrednie, oparte na prefabrykatach podstawowych. Modularna szerokość obu typów elementów wynosi 2 m. Ekrany składają się z dwóch warstw, połączonych ze sobą w fazie prefabrykacji: żelbetowej płyty konstrukcyjnej oraz keramzytobetonowej warstwy absorpcyjnej, pełniącej funkcję pochłaniania dźwięku.

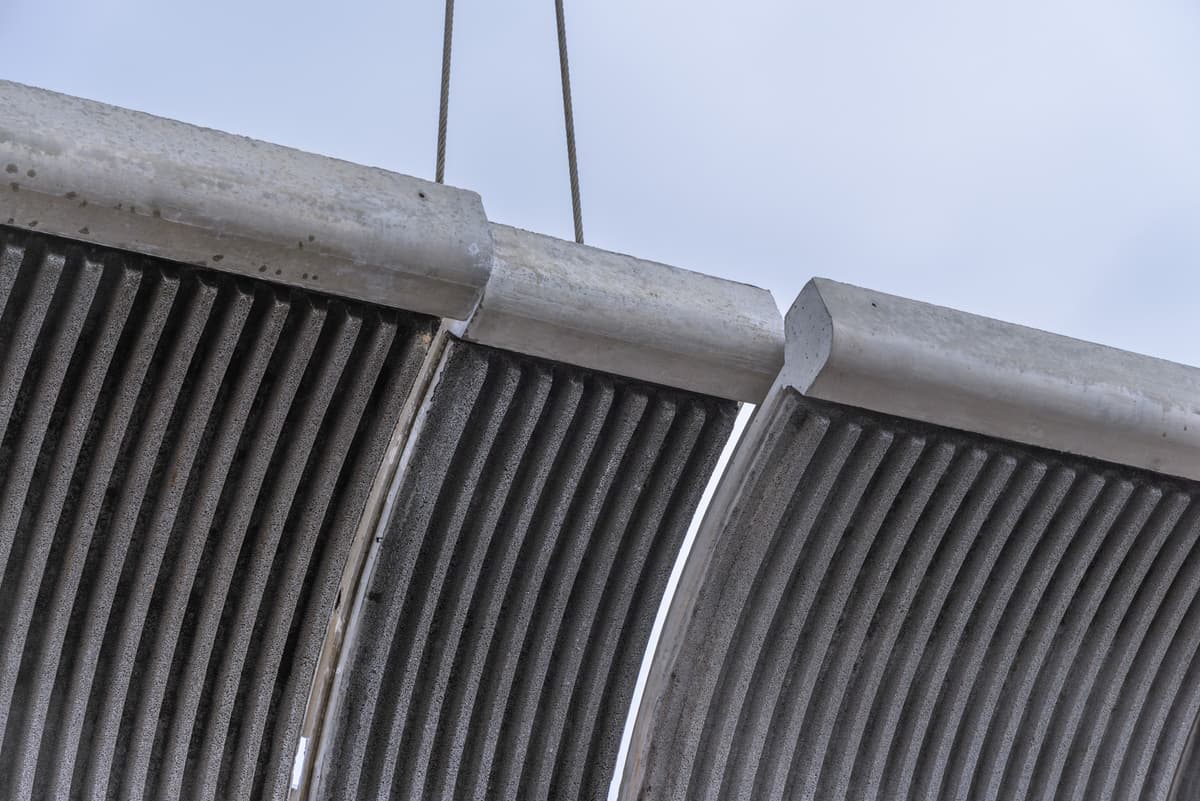

Prefabrykaty podporowe zaprojektowano w formie zakrzywionej płyty o grubości 180 mm, z wykładziną dźwiękochłonną od wysokości 80 cm od poziomu podstawy. W części środkowej ukształtowany jest element słupa podporowego, stanowiącego część prefabrykatu. W słupie osadzone są kotwy typu PSF do połączenia z podporą palową. W dolnej części prefabrykat ma ukształtowane konsole, na których opierają się prefabrykaty pośrednie. W konsolach oraz w gniazdach przy krawędziach prefabrykatu, w jego górnej części osadzone zostały elementy do wykonania połączeń z elementami pośrednimi.

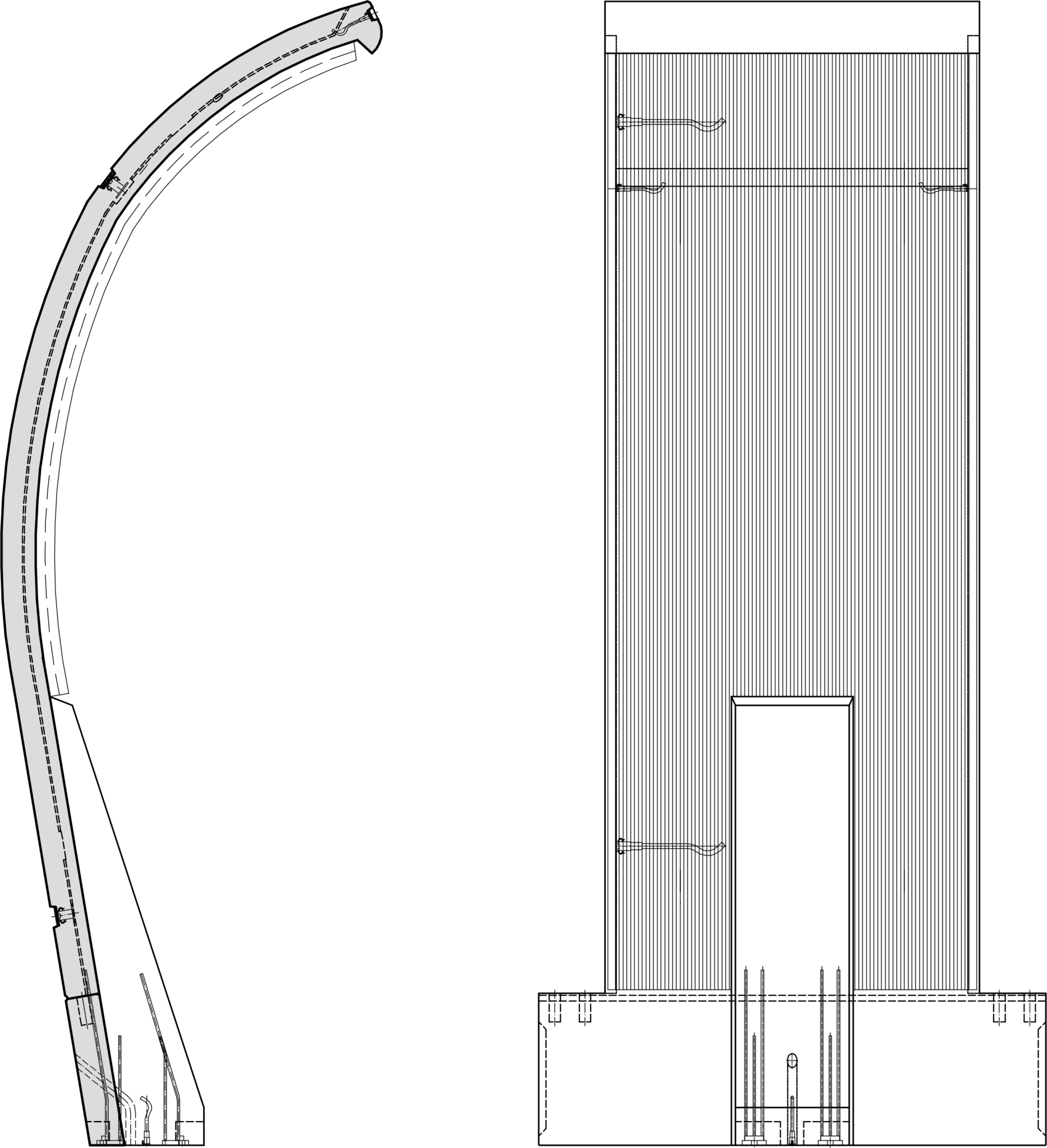

Rys.1 Prefabrykowany ekran akustyczny podporowy

Prefabrykaty pośrednie zaprojektowano w formie zakrzywionej płyty o grubości 180 mm, z wykładziną dźwiękochłonną od wysokości 80 cm od poziomu podstawy. W dolnej części prefabrykat ma ukształtowane wspornikowe przewieszenia, za pomocą których opierają się na prefabrykatach podporowych. W konsolach oraz w gniazdach przy krawędziach prefabrykatu, w jego górnej części osadzone są elementy do wykonania połączeń z elementami pośrednimi.

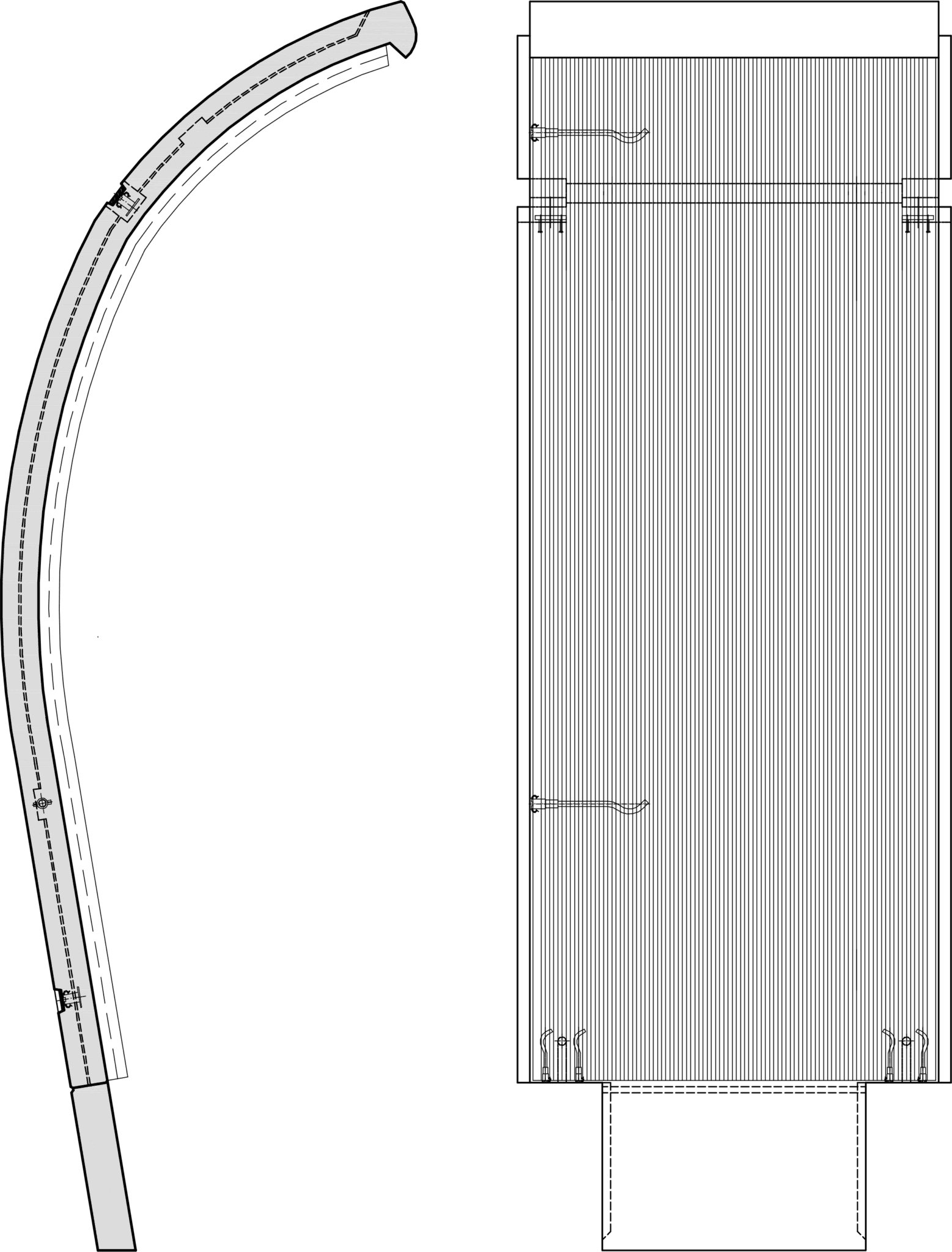

Rys.2 Prefabrykowany ekran akustyczny pośredni

Wykonano również żelbetowe płyty osłonowe oczepów pali, o grubości 120 mm. Płyty mają stałą wysokość równą 150 cm. Powierzchnia płyt od strony zewnętrznej (od strony skarpy) jest płaska i gładka.


Ilości dostarczonych prefabrykatów:


  1. 216 paneli łukowych


  1. 8 elementów schodów zewnętrznych przy wyjściu ewakuacyjnym


  1. 109 osłon oczepów pali



*Od ponad 30 lat specjalizujemy się w produkcji elementów prefabrykowanych dla budownictwa: od mieszkaniowego poprzez obiekty użyteczności publicznej i przemysłowe, po skomplikowane elementy konstrukcji inżynieryjnych, drogowych, mostowych i hydrotechnicznych. Naszym celem jest produkcja najwyższej jakości materiałów budowlanych z betonu, w tym prefabrykatów nietypowych, wykonywanych na specjalne zamówienia dla firm i dla odbiorców indywidualnych, niezależnie od ich rodzaju i wielkości inwestycji.

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

INFORMACJE O REALIZACJI

REALIZACJE

Monter na budowie.

NASZE REALIZACJE

Nasze produkty dostarczaliśmy do setek realizacji o całym przekroju skali i zastosowań - od małej architektury i budynków jednorodzinnych, przez prestiżowe realizacje mieszkaniowe do wielkich hal produkcyjnych, czy autostrad, mostów i stadionów. Poznaj realizacje, w których wzięliśmy udział.

NASZE REALIZACJE
