OKOLICE ŻAR (LUBUSKIE)

Przejścia dla zwierząt - autostrada A18 | Olszyna-Golnice

Trwa przebudowa autostrady A-18 Olszyna - Golnice. Na tą inwestycję wykonaliśmy nietypowe elementy prefabrykowane na potrzeby budowy obiektów inżynierskich.

  • wskaźnik
    +200

    BELEK KORYTKOWYCH O ZMIENNEJ WYSOKOŚCI PRZEKROJU

GALERIA REALIZACJI

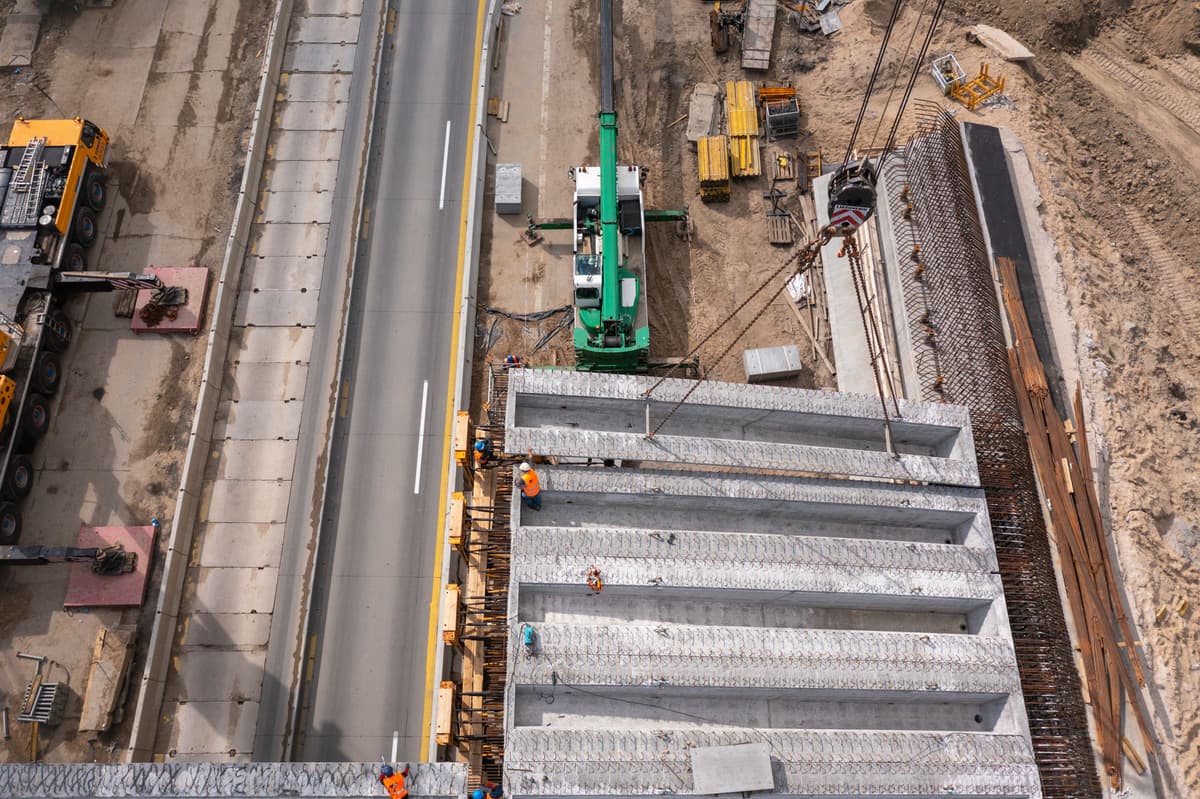

Przejścia dla zwierząt w ciągu autostrady A-18
OTWÓRZ ZDJĘCIE
Przejścia dla zwierząt w ciągu autostrady A-18
OTWÓRZ ZDJĘCIE
Przejścia dla zwierząt w ciągu autostrady A-18
OTWÓRZ ZDJĘCIE
Przejścia dla zwierząt w ciągu autostrady A-18
OTWÓRZ ZDJĘCIE
Przejścia dla zwierząt w ciągu autostrady A-18
OTWÓRZ ZDJĘCIE
Przejścia dla zwierząt w ciągu autostrady A-18
OTWÓRZ ZDJĘCIE
Przejścia dla zwierząt w ciągu autostrady A-18
OTWÓRZ ZDJĘCIE
Przejścia dla zwierząt w ciągu autostrady A-18
OTWÓRZ ZDJĘCIE
(1)

POWIĄZANE PRODUKTY

Belka mostowa Kujan - wizualizacja

Belki i płyty mostowe

Belka mostowa Kujan

ZOBACZ

POBIERZ DOKUMENTY

CECHY PRODUKTU

Kształt

Belki mają kształt odwróconej litery T

Typowość

Produkcja wg typowych rozmiarów katalogowych lub w oparciu o indywidualne projekty

Rozstaw

Standardowy rozstaw elementów wynosi 60 cm

Powierzchnia

Górna powierzchnia prefabrykatu szorstka, z wypuszczonym zbrojeniem II fazy przygotowana do zespolenia

Elementy sprężone

Elementy prefabrykowane wykonywane jako sprężone

certyfikaty

Certyfikat | Długołęka | El. mostów

certyfikaty

Certyfikat | Kielce1 | El. mostów

certyfikaty

Certyfikat | Kielce2 | El. mostów

deklaracje

dwu | Długołęka | El. mostów

deklaracje

dwu | Długołęka | El. mostów sprężane

deklaracje

dwu | Kielce1 | El. mostów sprężane C40/50

deklaracje

dwu | Kielce1 | El. mostów sprężane C50/60

deklaracje

dwu | Kielce2 | El. mostów sprężane KUJAN C50/60

deklaracje

dwu | Kielce2 | El. mostów sprężane KUJAN C40/50

POBIERZ WSZYSTKIE DOKUMENTYPobierz wszystkie

OPIS REALIZACJI

Trwają prace przy budowie autostrady A18 na odcinku Olszyna – Golnice. W ramach współpracy wyprodukowaliśmy elementy prefabrykowane na budowę trzech przejść dla zwierząt oraz mostu autostradowego.


Inwestycja podzielona została na 4 etapy (odcinki). Prefabrykowane obiekty inżynierskie są usytuowane w drugim odcinku, w kilometrze odpowiednio: przejścia dla zwierząt: 14+000 km, 19+000 km, 31+075 km; most autostradowy: 31+471,43 km.


Na potrzeby budowy przejść dla zwierząt wyprodukowaliśmy i dostarczyliśmy 148 belek skrajnych i 74 belki środkowe, a także 1776 płyt zamykających. Wszystkie elementy składowe wyróżniają się dość nietypową geometrią: każdy prefabrykat jest w kształcie zakrzywionej belki z wewnętrznym korytkiem, co wiązało się z przygotowaniem skomplikowanych przestrzennych form z bardzo dużą dokładnością. Formy stalowe zostały wykonane w naszym zakładzie, wycinane maszynami CNC, gięte, a na koniec spawane.


Waga każdego z elementów wynosiła miedzy 35, a 40 ton, a długość elementów sięgała blisko 20 m. Nasze prefabrykaty musiały spełnić bardzo wysokie wymagania jakościowe oraz trwałościowe, jakie zostały postawione dla konstrukcji obiektu.

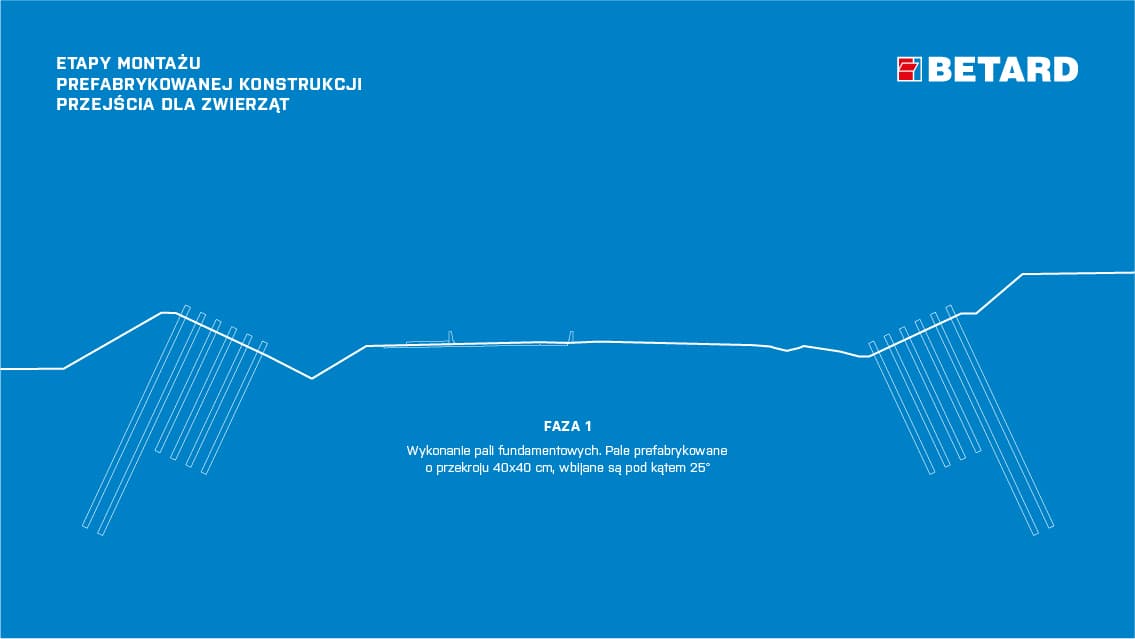

Obiekty posadowione są pośrednio na dostarczanych przez nas wbijanych palach prefabrykowanych. Wyprodukowane zostały pale o długości od kilku do kilkunastu metrów oraz przekroju poprzecznym 40×40 cm. Pod przejściami dla zwierząt wbito łącznie blisko 2000 pali, o łącznej długości około 20 000 m.

Inwestycja obejmowała również dostarczenie ustroju nośnego na most autostradowy. Wykonanych zostało 21 prefabrykowanych belek mostowych typu Kujan 12, o długości 11,64 m i wysokości 48 cm.

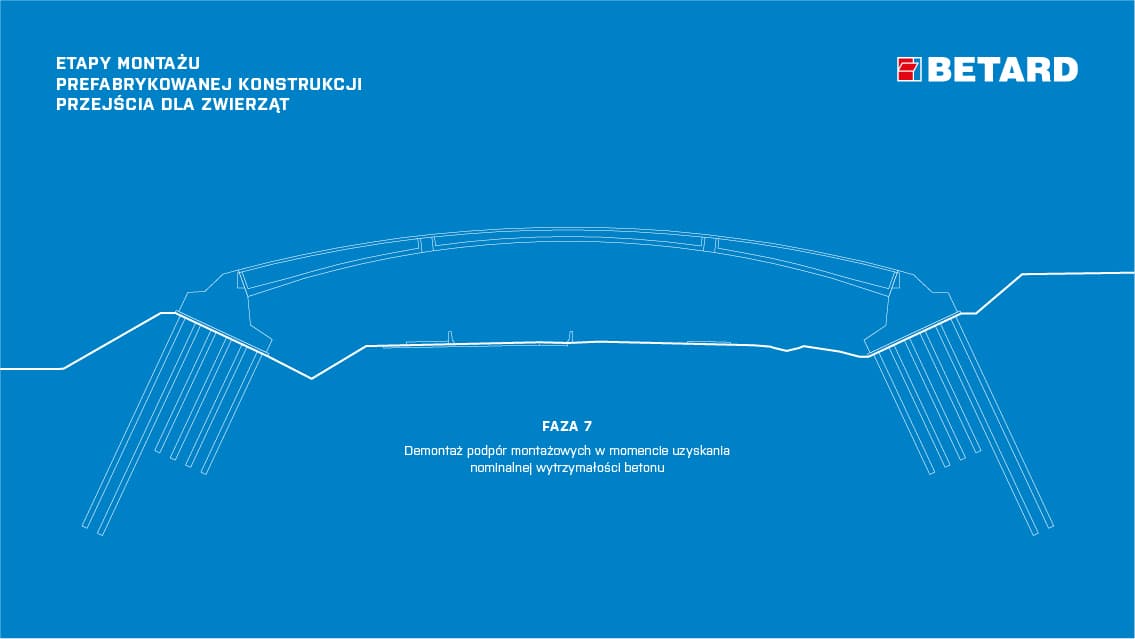

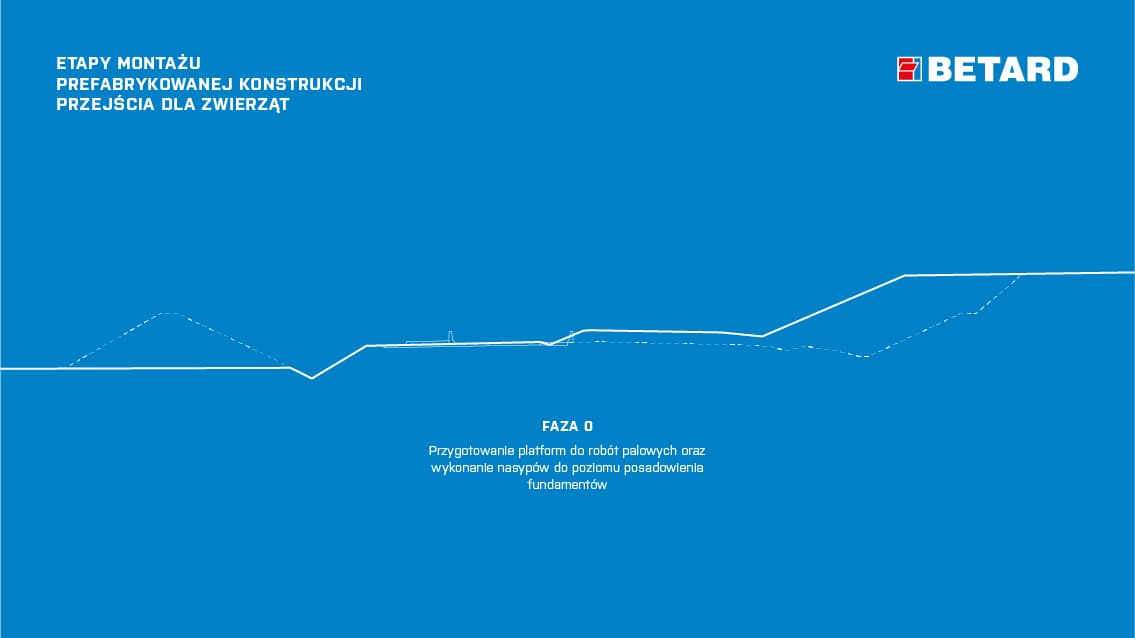

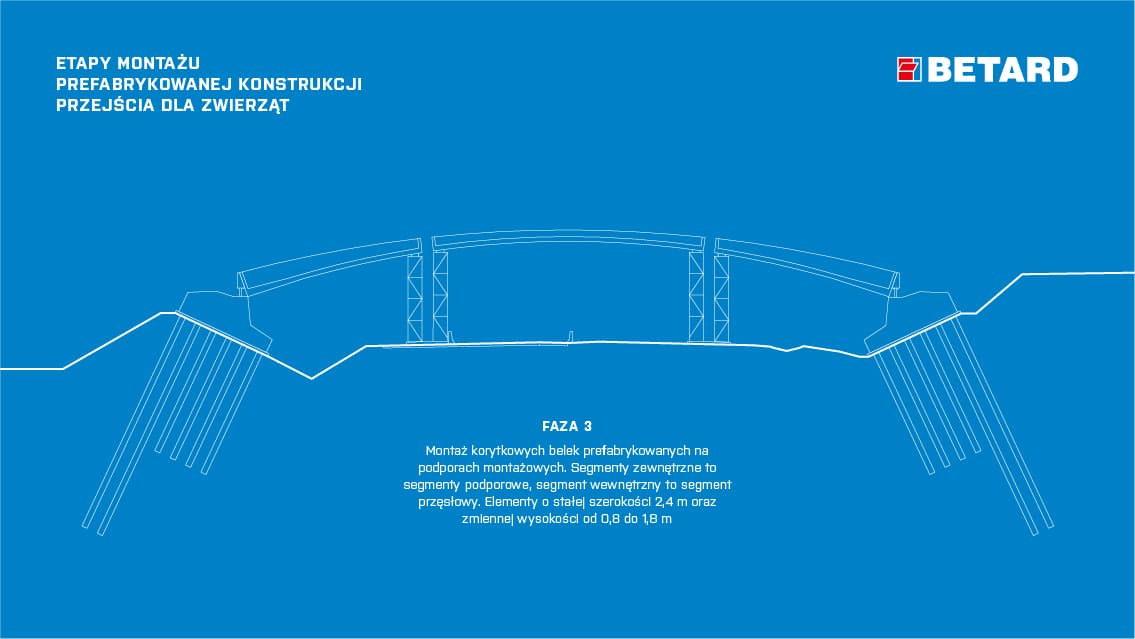

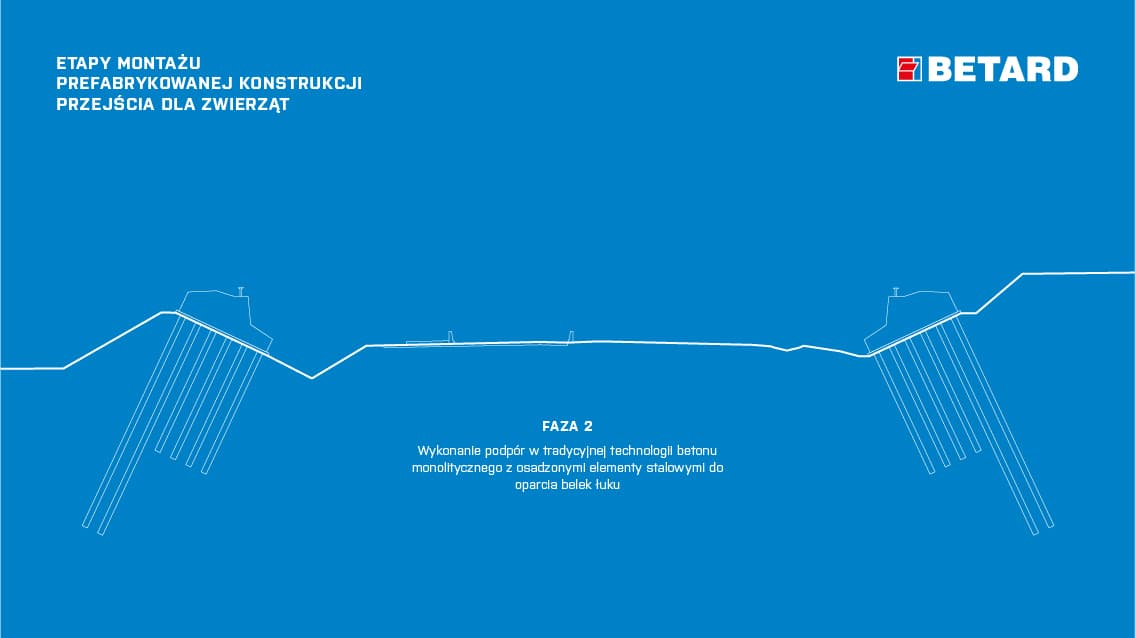

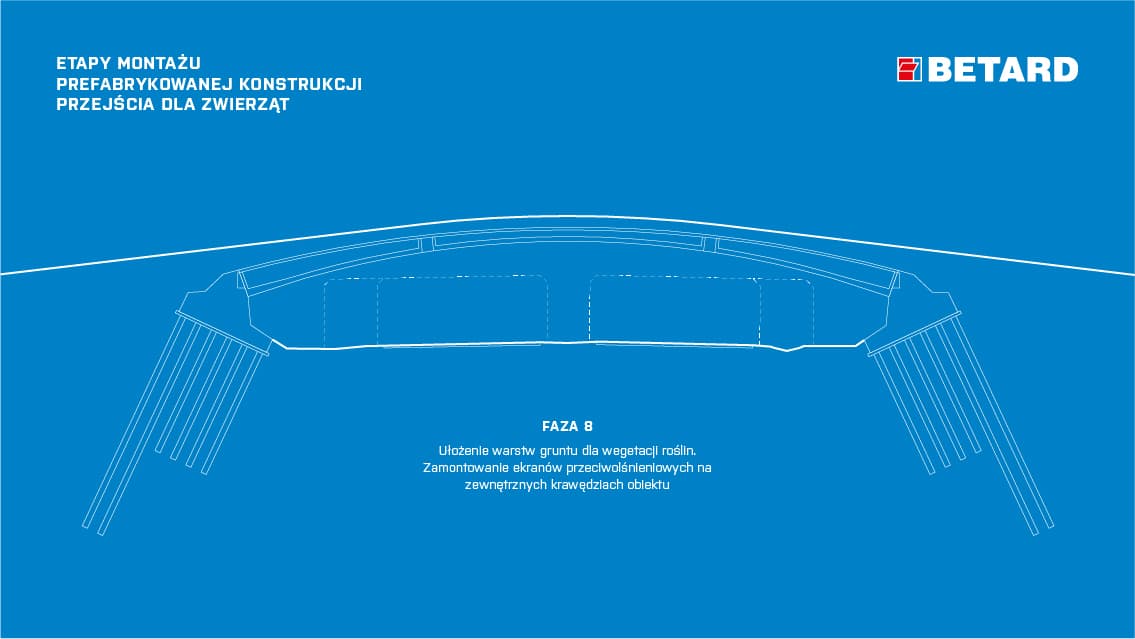

Poniżej przedstawiamy etapy montażu prefabrykowanej konstrukcji przejścia dla zwierząt.



*Od ponad 30 lat specjalizujemy się w produkcji elementów prefabrykowanych dla budownictwa: od mieszkaniowego poprzez obiekty użyteczności publicznej i przemysłowe, po skomplikowane elementy konstrukcji inżynieryjnych, drogowych, mostowych i hydrotechnicznych. Naszym celem jest produkcja najwyższej jakości materiałów budowlanych z betonu, w tym prefabrykatów nietypowych, wykonywanych na specjalne zamówienia dla firm i dla odbiorców indywidualnych, niezależnie od ich rodzaju i wielkości inwestycji.
