Vorgespannte Dachelemente

Dachbinder

Spannbetonbinder sind die Hauptelemente der Dachkonstruktion, deren Funktion in der Regel als einfach gestützt in statischen Schemata konzipiert ist. Sie stützen sich auf die Stützen und bilden ein Aussteifungssystem in horizontaler Richtung sowie eine Stütze für die Strukturelemente der Dacheindeckung.

VERWENDUNG

→ Industriehallen
→ Lagerhallen
→ Supermärkte

PRODUKTMERKMALE

Betonklasse
Beton mind. Klasse C50/60, Bewehrungsstahl Klasse AIIIN und Spannstahl Y1860 S7
Spannweite
Große Spannweite der Konstruktion
Belastungen
Übertragung hoher Lasten
Kosten
Geringe Instandhaltungskosten der Konstruktion ohne Notwendigkeit ihrer Wartung
Feuerwiderstand
Standardmäßig 60 Minuten Feuerwiderstand - bis zu 240 Minuten möglich
Schnelligkeit
Schnelle Montage vor Ort - durchschnittlich 1.500 m² Konstruktion pro Montageteam und Tag

TECHNISCHE DETAILS

Proces produkcji prefabrykowanych dźwigarów dachowych sprężonych

Produktionsprozess

Der Herstellungsprozess von vorgespannten Bauteilen kann auf zwei Arten durchgeführt werden. Je nach Bedarf verwenden wir eine Technik, die eine schnelle Produktion gewährleistet, und eine kostengünstige Technik, die weniger Rippenstahl benötigt. Bei der ersten Methode wird die gesamte Bewehrung des Elements auf speziellen Produktionslinien für die Herstellung von vorgespannten Elementen verlegt, durch die die Spannstahllitzen mit Hilfe von speziellen Maschinen geführt werden. Alle Spannglieder werden dann einer Vorspannung und einer Zielspannung unterzogen. Anschließend erfolgt die Schalung und Betonierung des Elements. Die zweite Methode besteht darin, die Bewehrungskomponenten auf der Produktionslinie auszulegen, durch die wir die Spannglieder laufen lassen. Danach erfolgt das Vorspannen und das Spannen bis zur Zielkraft. Es folgt die letzte Phase der Bewehrung auf dem Produktionstisch, nach der das Element eingeschalt und betoniert wird.

Możliwości produkcyjne prefabrykowanych dźwigarów dachowych sprężonych

Produktionskapazität

Wir fertigen Spannbetonbinder mit festem H-Profil (Typ I) oder Giebelträger (Typ IV) und Pultdachträger (Typ IT) mit variablen Höhen und Neigungswinkeln von 0 bis 6 Grad, mit stufenloser Änderung der Neigung (Dachfläche). Der Steg eines H-Trägers kann Öffnungen haben, z. B. für den Durchgang von Versorgungsleitungen, und das Ende des Trägers kann ein massiver Block oder ein H-Profil sein. Bei der Verwendung von Trägern mit parallelen Streifen (Typ I) kann jede beliebige Dachneigung durch entsprechende Unterschneidung der Auflagerfläche erreicht werden. Häufig in Pultschiffen verwendet

Możliwości projektowe prefabrykowanych dźwigarów dachowych sprężonych

Planungsmöglichkeiten

Spannbetonbinder werden normalerweise mit einer Betonklasse von C50/60 oder höher ausgelegt. Es werden Spannstahllitzen mit einer Nennzugfestigkeit von 1.860 MPa verwendet. Ein typischer Querschnitt von Spannstahl hat einen Durchmesser von 15,7 mm, was eine schnellere Produktion und eine höhere Tragfähigkeit ermöglicht. Spannstahllitzen mit einem Durchmesser von 12,5 mm werden seltener eingesetzt. Spannbetonbinder können Spannweiten von bis zu 45 m erreichen.

Transport

Für den Transport von langen Fertigteilen, bei denen es sich in der Regel um vorgespannte Träger handelt, werden Auflieger mit variabler Länge eingesetzt, sogenannte Telesattler, mit hinteren gelenkten Achsen.

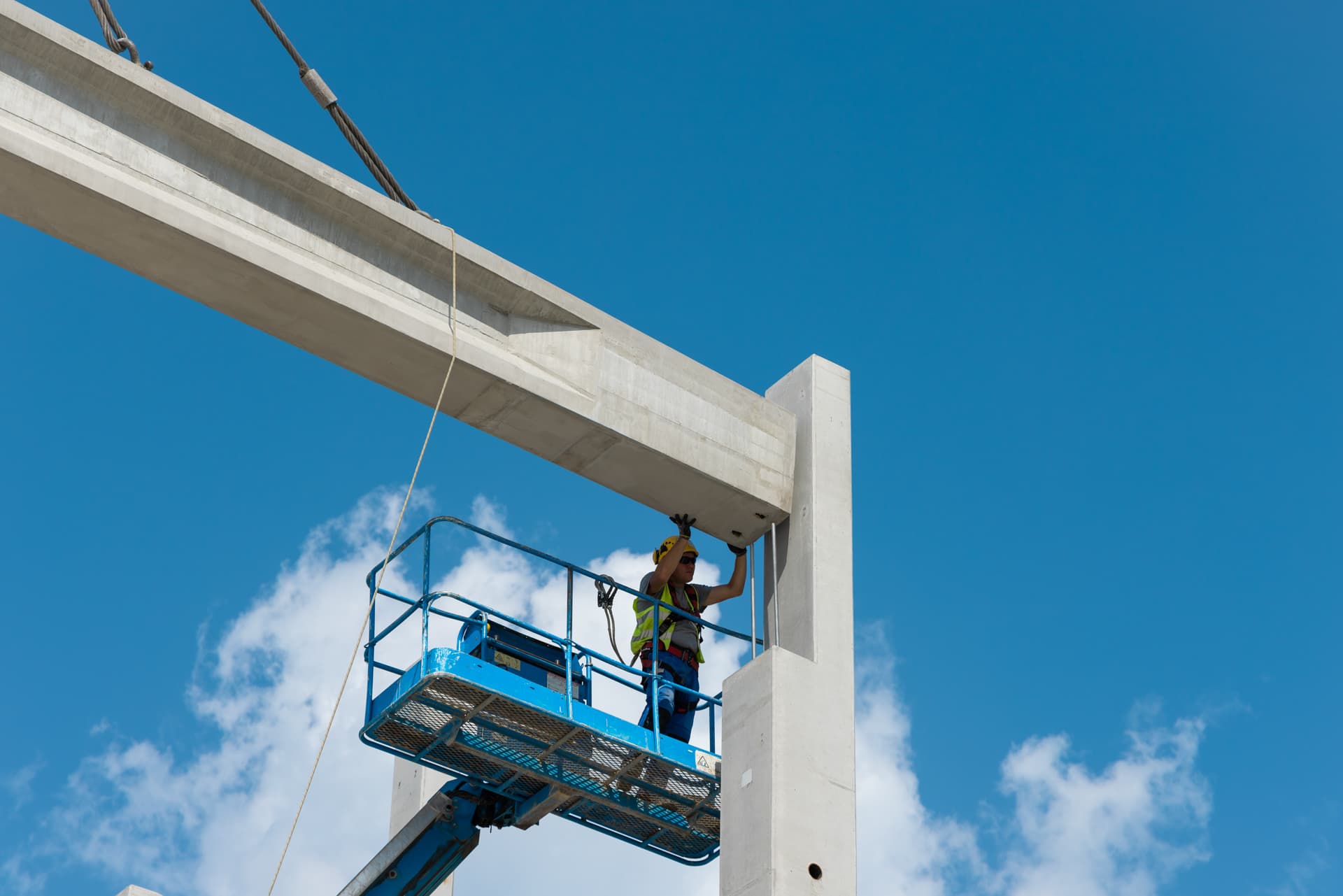

Prefabrykowany dźwigar sprężony, betonowy montowany na słupie prefabrykowanym z pomocą montażysty

Montage

Die Montage der verlegten Elemente, einschließlich der Dachbinder, umfasst: die Bestimmung der Position des Elements, die Vorbereitung der Verbindung, das Aufhängen des Elements am Haken der Montagemaschine, die eigentliche Montage, die Herstellung oder Fertigstellung der Fugen. Die Montage erfolgt mit einem Mobilkran oder einem Kran. Beim Einbau von Trägern mit größeren Spannweiten, die anfällig für Windböen sind, ist die Verwendung von Hanf-Leitseilen unerlässlich. Sie dienen dazu, den am Haken der Montagemaschine hängenden Träger in die richtige Position zu bringen.
