Deckenelemente

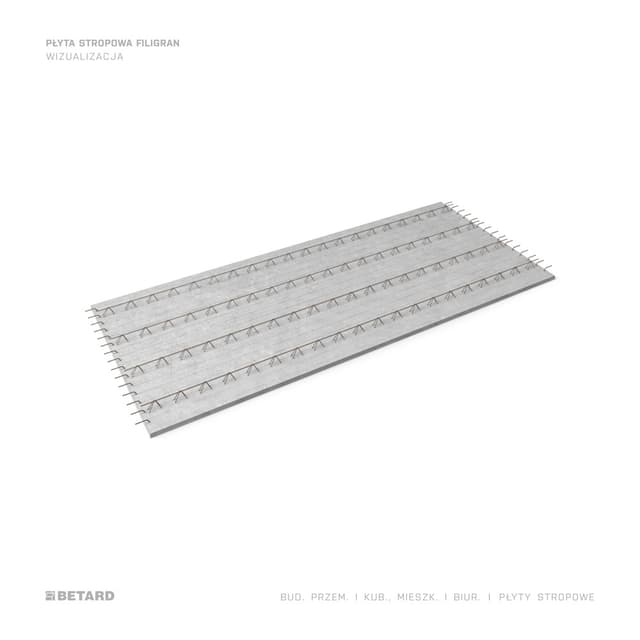

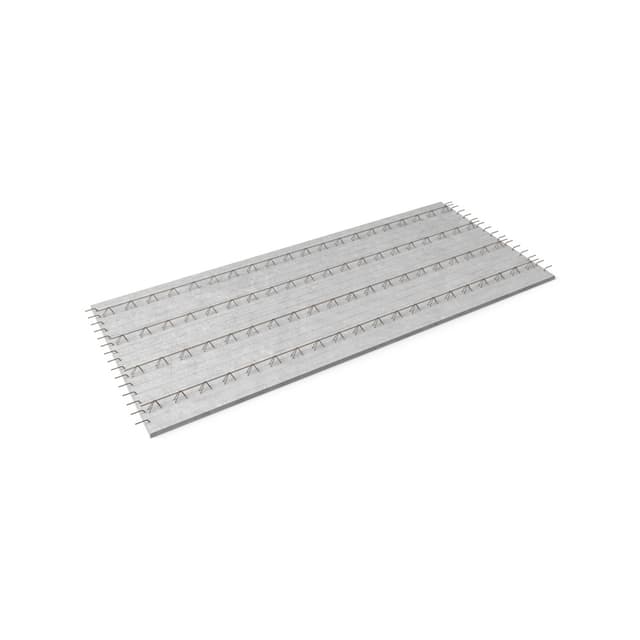

Filigran-Deckenplatte
Die filigranen Verbunddeckenplatten sind eine Option für die präzise und schnelle Ausführung von Zwischendecken. Die kühnen Architekturformen von heute erfordern moderne Konstruktionslösungen, die nur von Filigran-Zwischendecken erfüllt werden können. Sie zeichnen sich durch seine unbegrenzte Formbarkeit der Oberfläche in Bezug auf Formen und Abmessungen aus.
VERWENDUNG
- → Einzel- und Mehrfamilienwohnhäuser
- → Kommunale Gebäude (Schulen, Krankenhäuser, Hotels)
- → Anschlussstellen an Balkone und Treppenhäuser und andere ungewöhnlich gestützte und belastete Decken
TEILEN:
PRODUKTMERKMALE
FORM
Unbegrenzte Möglichkeiten der Gestaltung von Bodenflächen in Bezug auf Formen und Abmessungen
Ausschnitte
Ausführungsmöglichkeit der notwendigen, in der Dokumentation vorgesehenen Ausschnitte und Öffnungen
Gewicht
Geringes Eigengewicht der Platten (125-175 kg/m²)
Montage
Mögliche Montage vom Fahrzeug aus, ohne Zwischenlagerung möglich - „Montage auf Rädern“
Baustelle
Entsprechender geringer Platzbedarf auf der Baustelle
Optimierung
Geringerer Arbeitsaufwand auf der Baustelle, was zu kürzeren Bauzyklen und niedrigeren Baukosten führt
TECHNISCHE DETAILS
Produktionsprozess
Filigran-Deckenplatten werden auf speziellen Fertigungstischen hergestellt. Nach der Vorbereitung des Tisches werden die Hauptbewehrung der Zwischendecke sowie die Stahlgitterträger verlegt. Die Gitterträger dienen zur richtigen Verbindung mit dem Rest der Zwischendecke, die vor Ort hergestellt wird. Die Platten werden dann mit der Betonmischung in der im Projekt angegebenen Dicke von 5-7 cm vergossen.
Produktionskapazität

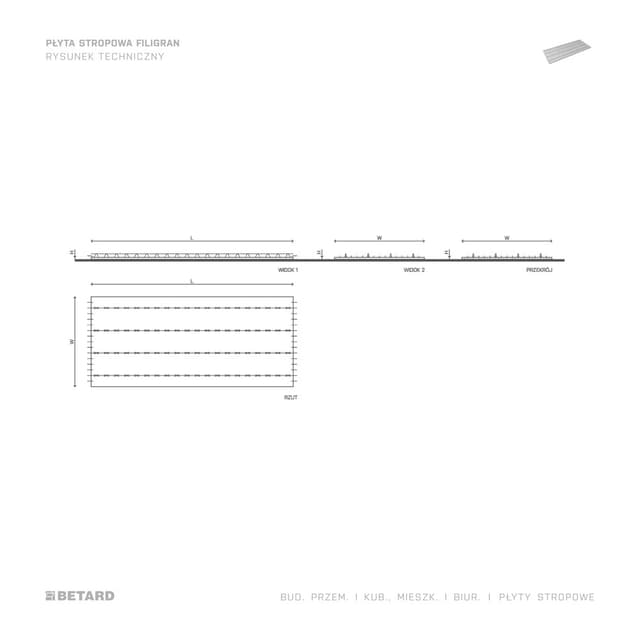

Wir fertigen Filigranplatten in den an die Geometrie der Decke angepassten Abmessungen - die Grundbreite der Platten beträgt aus Produktions- und Transportgründen nicht mehr als 240 cm (bzw. 250 cm - für das Werk in Kielce); die Längen der Platten entsprechen der Spannweite der Zwischendecke. Die Menge der Bewehrung und die technischen Parameter des Bodens werden im Ausführungsprojekt der Filigran-Zwischendecke festgelegt, das für jedes Gebäude individuell erstellt wird.
Planungsmöglichkeiten

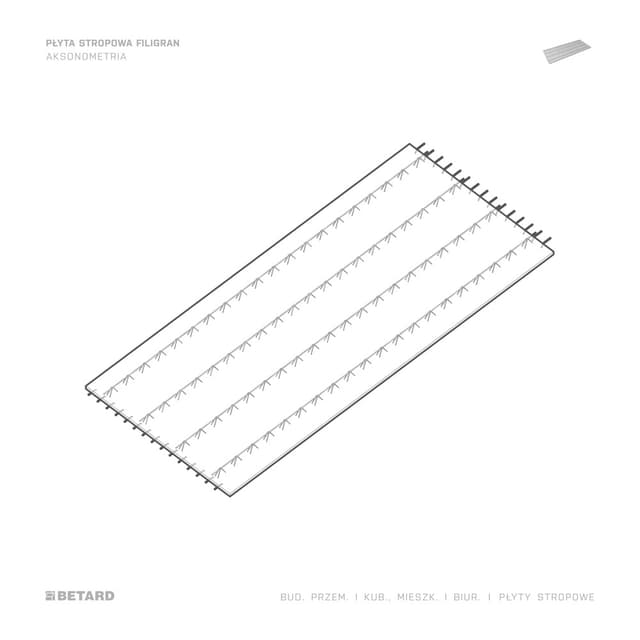

Sie ermöglichen es den Planern, komplexe Statikpläne und zusammengesetzte Lastannahmen umzusetzen. Filigrandecken-Fertigteile bestehen aus 5-7 cm dicken Stahlbetonplatten, zusammen mit der Hauptbewehrung der Decke und den räumlichen, teilweise in die Platte einbetonierten Stahlgitterträgern. Die Dicke der Elemente hängt von der Dicke der Bewehrungsdecke und der Bewehrungsmenge in der Platte ab.
Transport
Elemente von Filigrandecken können auf der Straße in horizontaler Lage mit nach oben gerichteten Stahlgitterträgern transportiert werden. Die Elemente können schichtweise gestapelt werden, wobei die Anzahl der Lagen von der Spannweite und dem Gewicht abhängt, und die Stapelung auf dem Transportmittel die gleiche sein sollte, wie bei der Lagerung. Während des Transports ist es zulässig, die Platten direkt auf Stahlgitterträgern, d. h. ohne hölzerne Abstandshalter, zu lagern.
Montage
Vor dem Verlegen der Filigrandecken müssen die Baustützen aufgestellt werden. Die Baustützen (Stempel) müssen mit einem Mechanismus ausgestattet sein, der eine stufenlose Einstellung der Stützhöhe ermöglicht. Der Einbau der Platten sollte auf der Grundlage des in den Ausführungsunterlagen enthaltenen Verlegungsplans erfolgen. Das Heben der Platten kann nur mit Turmdrehkränen oder Autokränen mit entsprechend gewählten Parametern erfolgen, wobei u. a. folgende Faktoren zu berücksichtigen sind: örtliche Installationsbeschränkungen, erforderliche Hubhöhen, Reichweite, Hubkapazität, maximale Elementgewichte usw. Sobald die Platten verlegt sind, wird die zusätzliche Bewehrung gemäß der technischen Dokumentation eingebaut. Die in der Decke zu verlegenden Installationsleitungen sollten während des Einbaus der zusätzlichen Bewehrung, vor dem Betonieren, verlegt werden. Vor dem Betonieren der Decke muss die Deckenrandschalung vorhanden sein. Das Verlegen von Beton sollte gleichmäßig entlang der Spannweite der Decke erfolgen, beginnend von einer Stütze zur anderen, einschließlich des Betonierens der Randbalken. Die Fertigstellung der Unterseite der Platten (der Raumdecke) besteht in der Regel aus dem Füllen der Plattenfugen, dem Spachteln der Oberfläche und dem Anstrich. Auf Wunsch können die Platten auch im rohen Zustand belassen werden - in Sichtbetonqualität (eine Oberflächenimprägnierung wird empfohlen).
