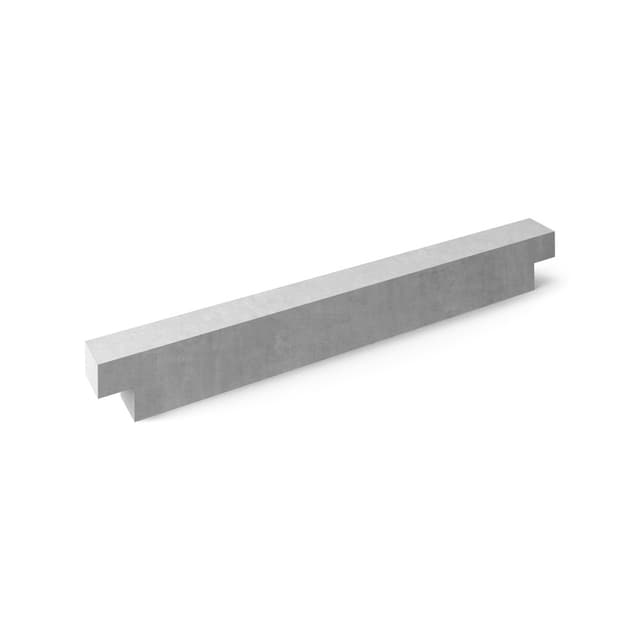

Belka żelbetowa - profil
Belka żelbetowa - aksonometria

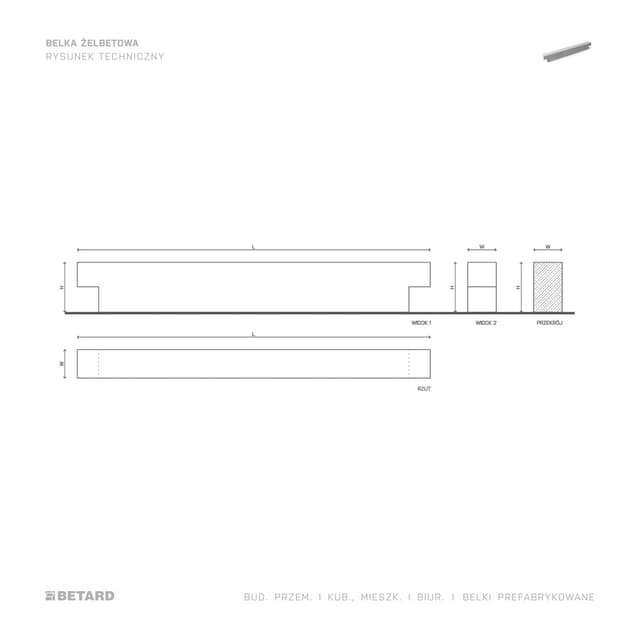

Belka żelbetowa - rzut

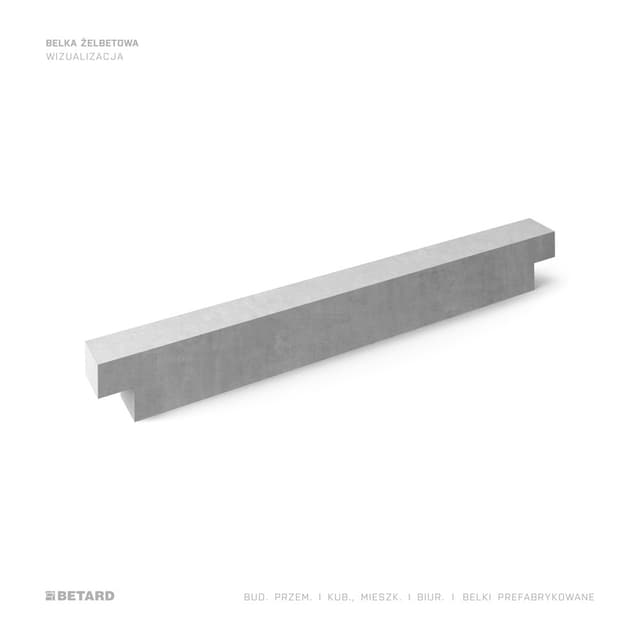

Belka żelbetowa - wizualizacja

FOTO WECHSELN

  • Belka żelbetowa - aksonometria
  • Belka żelbetowa - rzut
  • Belka żelbetowa - wizualizacja

    + MEHR

Balken

Stahlbetonträger

Stahlbetonträger, die auf Stützen ruhen, bilden die Haupttragkonstruktion der Decke in einem Fachwerkgebäude. Sie sind meist als parallele, unidirektionale Züge angeordnet und stützen rechtwinklig verlegte Böden.

VERWENDUNG

  • → Gitterträger
  • → Fassadenträger

TEILEN:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

PRODUKTMERKMALE

  • Ikona przedstawiająca symbol strzałki

    Betonklasse

    Beton der Klasse C20/25 bis C50/60, Bewehrungsstahl AIIIN

  • Ikona przedstawiająca symbol strzałki

    Schnelligkeit

    Hohe Schnelligkeit der Arbeiten auf der Baustelle

  • Ikona przedstawiająca symbol strzałki

    Qualität

    Hochwertige Komponenten - drei Oberflächen aus der Form und gefaste Kanten

  • Ikona przedstawiająca symbol strzałki

    Arbeiten auf der Baustelle

    Wegfall von Schalungs- und Bewehrungsarbeiten in der Höhe

  • Ikona przedstawiająca symbol strzałki

    Zubehör

    Eingebaute Transportgriffe und Zubehör für die Verbindung mit der Struktur

TECHNISCHE DETAILS

Proces produkcji belek żelbetowych

Produktionsprozess

Die Träger werden in speziell vorbereiteten Formen mit unterschiedlichen Querschnitten in horizontaler Lage hergestellt. Zusätzlich zur konstruktiven Bewehrung kann notwendiges Zubehör wie Montagehülsen oder Montagelöcher im Inneren des Trägers angebracht werden.

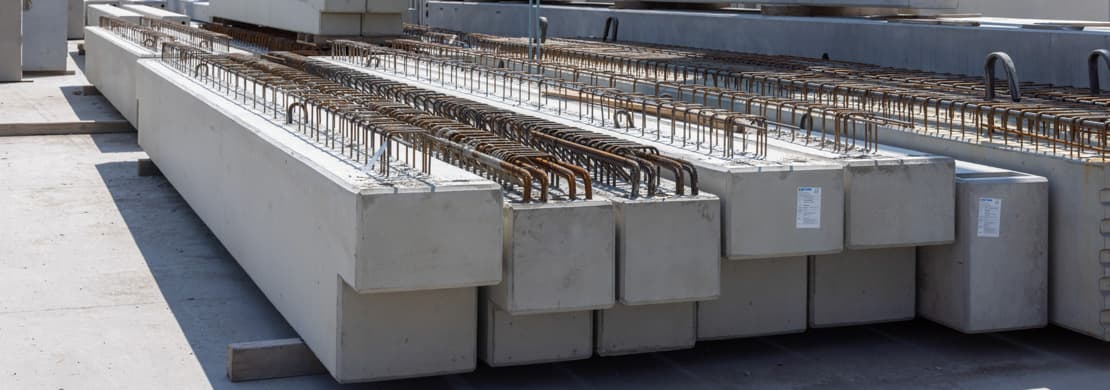

Możliwości produkcyjne belek żelbetowych

Produktionskapazität

Wir bieten Träger in allen Querschnittsabmessungen an. An den Enden der Elemente können wir eine Fläche mit „Einkerbungen“ bilden, um größere Querkräfte zu übertragen. Wir fertigen Träger mit unterschiedlichen Querschnitten als massive und teilweise vorgefertigte Träger für die spätere Montage auf der Baustelle.

Możliwości projektowe belek żelbetowych

Planungsmöglichkeiten

Bei der Vorfertigung von Stahlbetonträgern verwenden wir Beton der Klassen C20/25 bis C55/67 und Bewehrungsstahl der Klasse AIIIN. Die von uns angebotenen Elemente können mittels Überbeton (teilweise vorgefertigte Elemente), Abstützung auf einer Stützenkonsole (Verbindung durch einen Dübel) oder verschraubten Bewehrungsanschlüssen für die kontinuierliche Bewehrung mit dem Bauwerk verbunden werden. Die folgenden Arten von Trägern können in Bezug auf ihre Form entworfen werden: rechteckig, L-förmig (mit Aufkantung) und umgekehrt T-förmig. L-förmige und umgekehrt T-förmige Träger werden als rechteckige Träger mit angehängten Baustützen für Deckenplatten entworfen.

Transport belek żelbetowych

Transport

Die Elemente werden durch spezielle Abstandshalter in Form von Randbalken oder Holzabstandshaltern voneinander getrennt. Die Träger sollten sorgfältig nebeneinander gestapelt werden. Bei langen Trägern kann eine spezielle Ausrüstung erforderlich sein – es werden Auflieger mit variabler Länge, sogenannte Telesattel, eingesetzt.

Montaż belek żelbetowych

Montage

Je nach Art des Trägers kann die Montage durch Auflegen des Trägers auf die Anschlussbewehrung oder mit Hilfe von Stützen erfolgen, die den Träger an einer geeigneten Stelle positionieren, um den Anschluss, z. B. mit der Decke, später zu vergießen.
