Elementy stropowe

Płyta stropowa filigran

Płyty stropowe zespolone filigran to propozycja dla wszystkich, którym zależy na precyzyjnym i szybkim wykonaniu stropu. Współczesne, śmiałe formy architektoniczne wymagają stosowania nowoczesnych rozwiązań konstrukcyjnych, którym w zakresie stropów sprostać może jedynie filigran. Wyróżnia się nieograniczonymi możliwościami formowania powierzchni pod względem kształtów i wymiarów.

Zakres stosowania

Budynki mieszkaniowe indywidualne i wielorodzinne
Budynki komunalne (szkoły, szpitale, hotele)
Miejsca połączenia z balkonami i biegami schodowymi oraz inne nietypowo oparte i obciążone stropy

UDOSTĘPNIJ:

CECHY PRODUKTU

KSZTAŁT
Nieograniczone możliwości formowania powierzchni stropów pod względem kształtów i wymiarów
Wycięcia
Możliwość wykonania niezbędnych wycięć i otworów przewidzianych w dokumentacji
Ciężar
Mały ciężar własny płyt (125-175 kg/m²)
Montaż
Możliwy montaż z samochodu bez składowania pośredniego - „montaż z kół”
Plac budowy
Odpowiednio niewielkie zapotrzebowanie na teren zaplecza na placu budowy
Optymalizacja
Zmniejszenie pracochłonności na placu budowy, a w rezultacie skrócenie cyklu inwestycji i zmniejszenie kosztów budowy

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

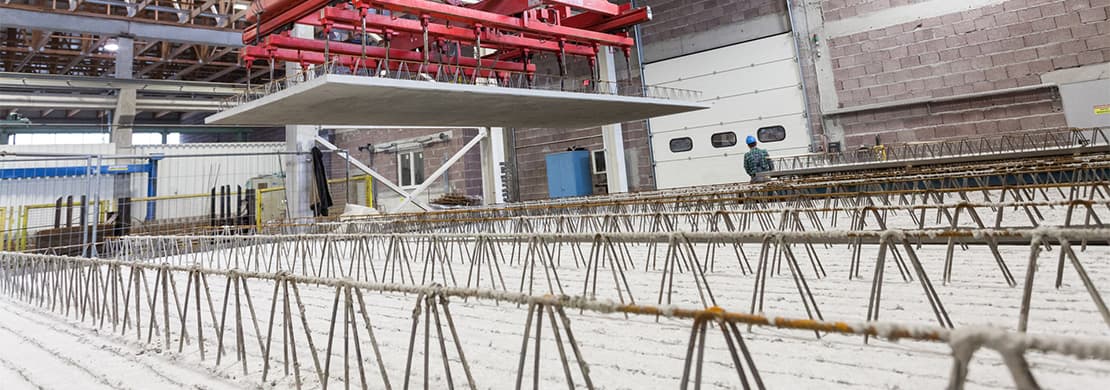

Produkcja prefabrykowanych płyt stropowych filigran w zakładzie Betard

Proces produkcji płyt stropowych filigran

Płyty stropowe typu filigran wykonywane są na specjalnych stołach produkcyjnych. Po przygotowaniu stołu, układane jest zbrojenie główne stropu oraz kratownice stalowe. Kratownice służą do właściwego połączenia z pozostałą częścią stropu, wykonywaną na budowie. Płyty są następnie zalewane mieszanką betonową do przewidzianej w projekcie grubości 5-7 cm.

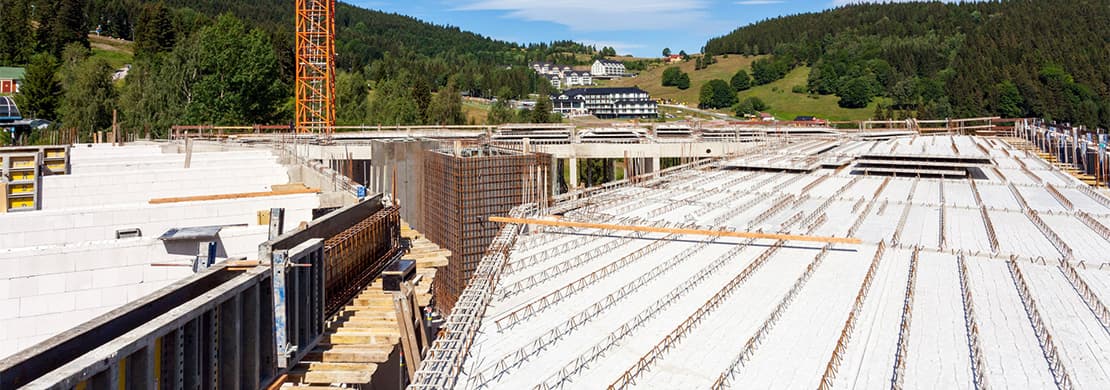

Zamontowane płyty stropowe filigran o różnej geometrii na obiekcie usługowym

Możliwości produkcyjne płyt stropowych filigran

Płyty filigran produkujemy w wymiarach dostosowanych do geometrii stropu – szerokości podstawowe płyt, ze względów produkcyjnych i transportowych, nie przekraczają 240 cm (lub 250 cm - oddział w Kielcach); długości płyt odpowiadają rozpiętości stropu. Ilość zbrojenia oraz parametry techniczne stropu każdorazowo określa projekt wykonawczy stropu filigran, opracowywany indywidualnie dla każdego obiektu.

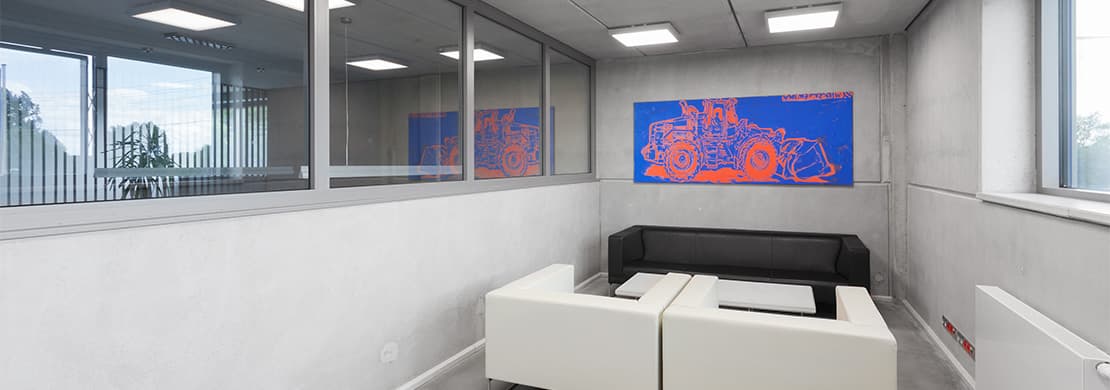

Prefabrykowane płyty stropowe filigran w budynku biurowym

Możliwości projektowe płyt stropowych filigran

Pozwalają projektantom realizować skomplikowane schematy statyczne i złożone układy obciążeń. Prefabrykaty stropowe filigran mają postać żelbetowych płyt o grubości 5-7 cm, wraz ze zbrojeniem głównym stropu oraz stalowymi kratownicami przestrzennymi, częściowo zabetonowanymi w płycie. Grubość elementów zależy od grubości otuliny zbrojenia oraz od ilości zbrojenia w płycie.

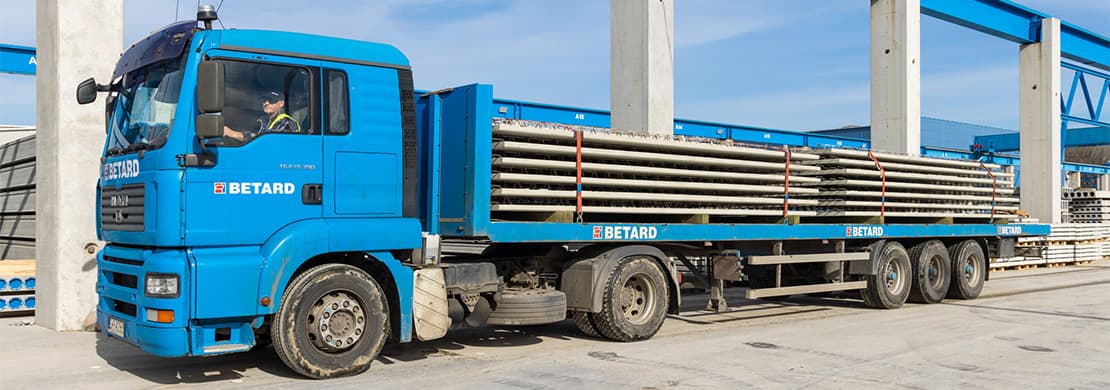

Transport płyt stropowych filigran

Elementy stropów typu filigran mogą być przewożone transportem samochodowym w pozycji poziomej, z kratownicami stalowymi skierowanymi do góry. Elementy mogą być układane warstwami, przy czym liczba warstw zależy od rozpiętości i ich ciężaru, a sposób ich układania na środkach transportowych powinien być taki sam jak przy składowaniu. Podczas transportu dopuszcza się opieranie płyt bezpośrednio na kratownicach stalowych, tj. bez przekładek drewnianych.

Montaż prefabrykowanych płyt stropowych filigran na obiekcie hotelowym

Montaż płyt stropowych filigran

Przed przystąpieniem do układania płyt typu filigran należy ustawić podpory montażowe. Podpory montażowe (stemple) muszą być wyposażone w mechanizm umożliwiający płynną regulację wysokości podparcia. Montaż płyt należy prowadzić na podstawie schematu układu płyt, opracowanego w ramach dokumentacji wykonawczej. Podnoszenie płyt może odbywać się tylko przy pomocy żurawi wieżowych lub dźwigów samochodowych o odpowiednio dobranych parametrach, uwzględniających między innymi: lokalne ograniczenia montażu, potrzebne wysokości podnoszenia, zasięg, udźwig, maksymalne masy elementów itd. Po ułożeniu płyt przystępuje się, zgodnie z dokumentacją techniczną, do montażu zbrojenia dodatkowego. Przewody instalacyjne przewidziane do zamontowania w stropie należy układać podczas montażu zbrojenia dodatkowego, przed betonowaniem. Przed zabetonowaniem stropu należy wykonać deskowania obrzeży stropu. Układanie betonu powinno odbywać się równomiernie wzdłuż rozpiętości stropu, rozpoczynając od jednej podpory w kierunku drugiej, łącznie z zabetonowaniem wieńców. Wykończenie spodów płyt (sufitu) polega najczęściej na wypełnieniu styków płyt, przeszpachlowaniu powierzchni i pomalowaniu. Na życzenie klienta można pozostawić płyty niewykończone - w jakości betonu licowego (zalecana jest impregnacja powierzchni).

(2)

DETALE TECHNICZNE

GALERIA PRODUKTU

OTWÓRZ ZDJĘCIE

OTWÓRZ ZDJĘCIE

OTWÓRZ ZDJĘCIE

(4)
