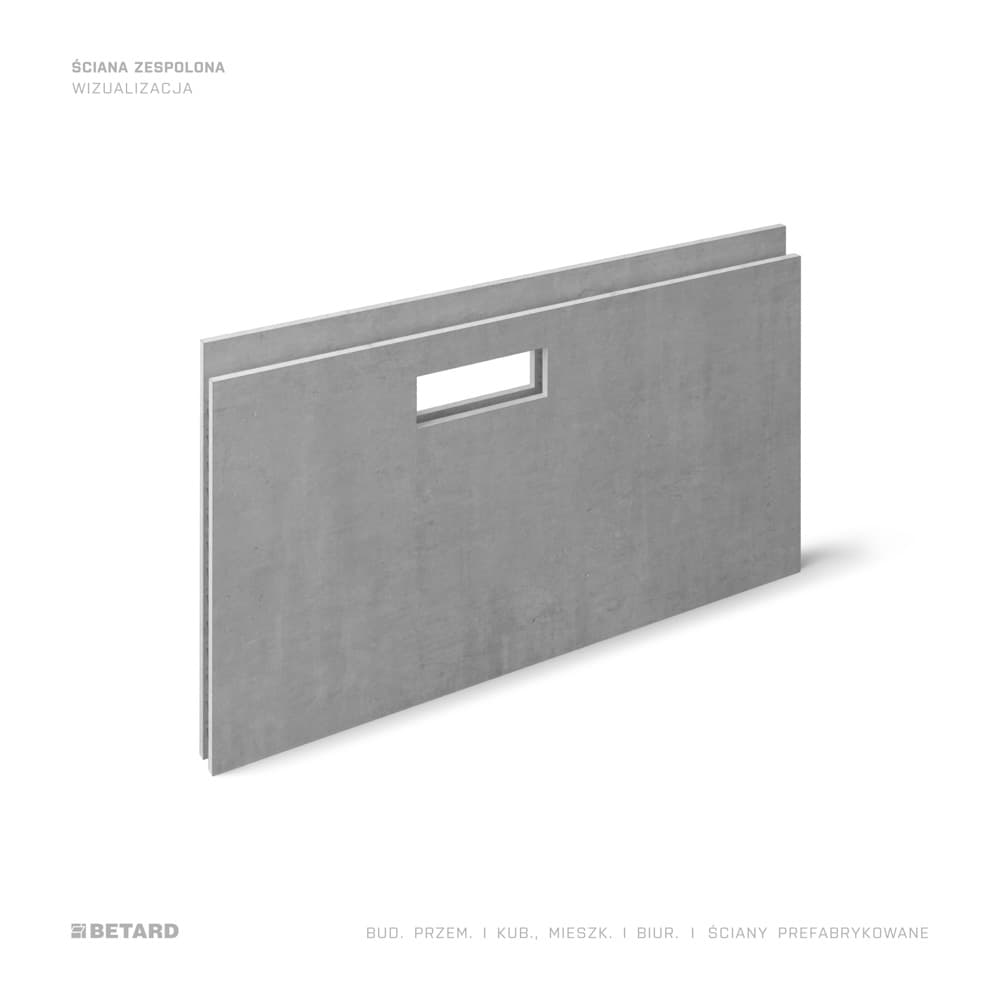

Ściana zespolona - wizualizacja produktu

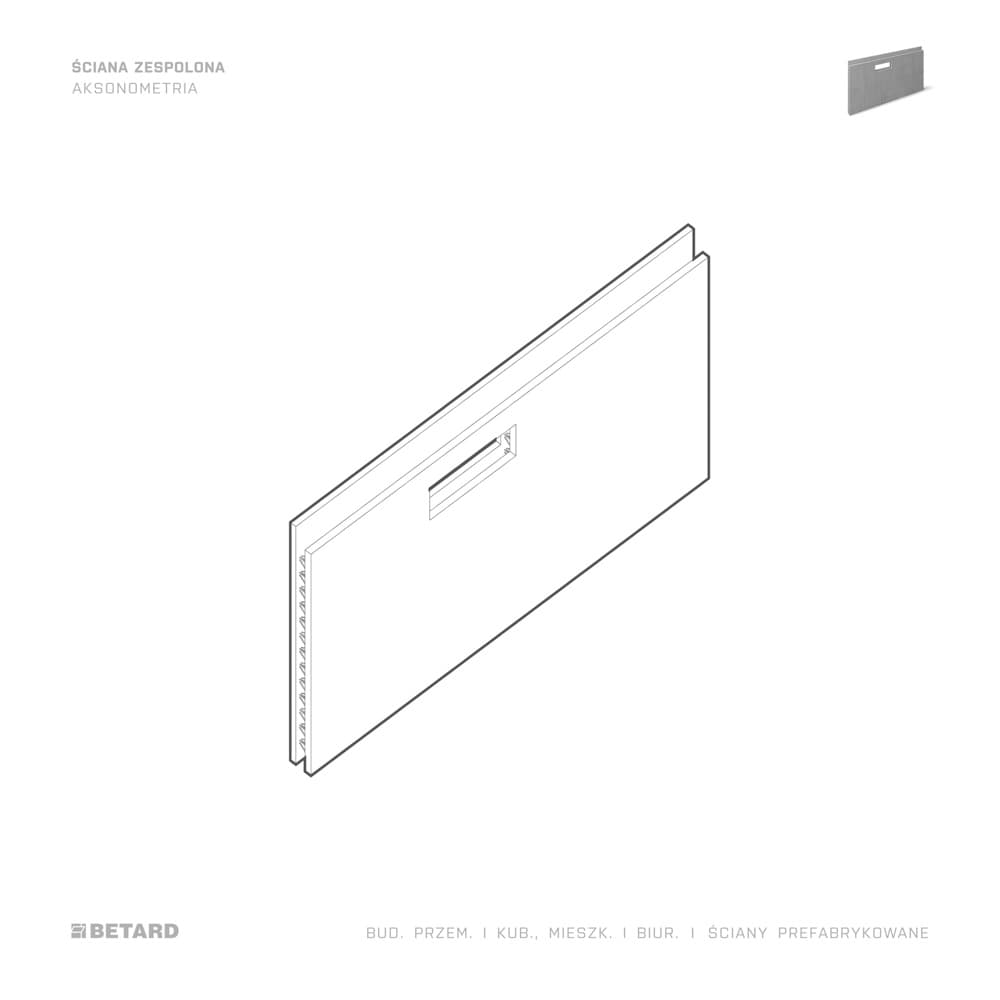

Ściana zespolona - aksonometria

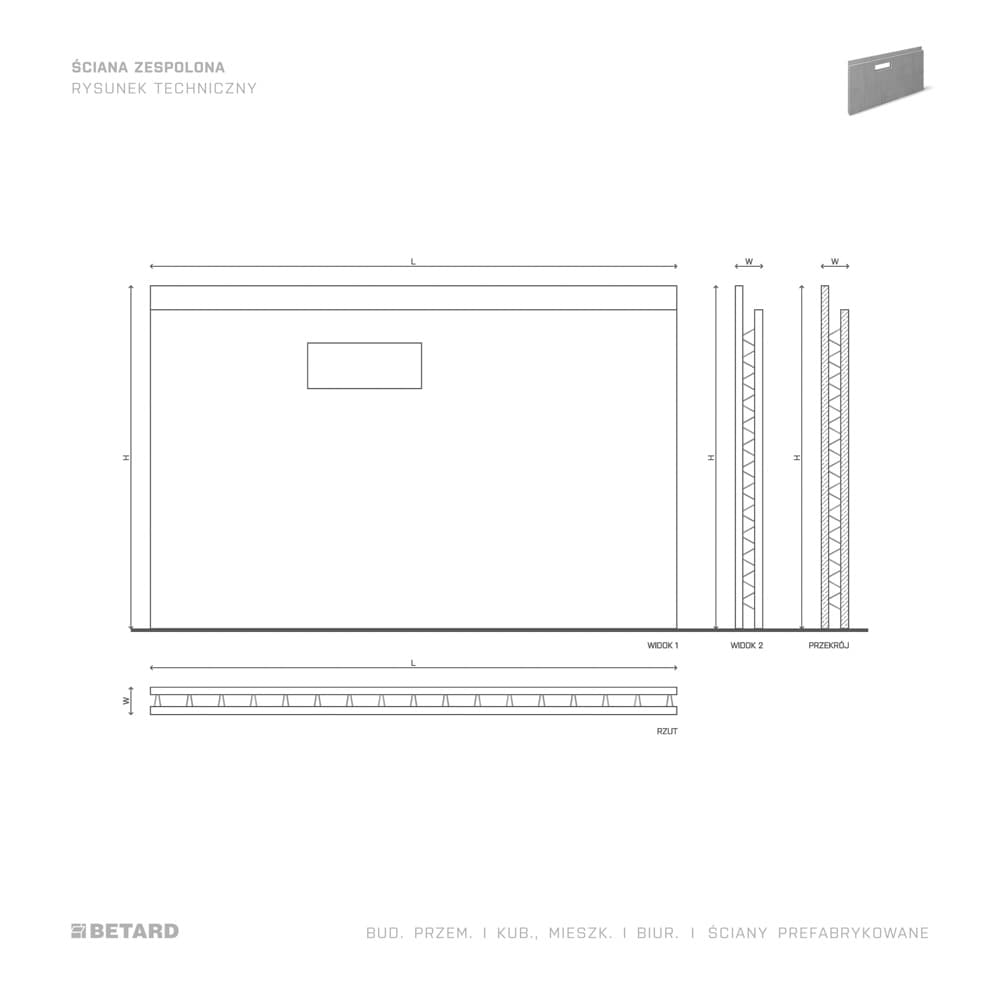

Ściana zespolona - rzut
Ściana zespolona - wizualizacja produktu

PRZEWIŃ ZDJĘCIE

  • Ściana zespolona - aksonometria
  • Ściana zespolona - rzut
  • Ściana zespolona - wizualizacja produktu

    + WIĘCEJ

Ściany

Ściana zespolona

Prefabrykowane ściany zespolone to elementy składające się z dwóch płyt typu fligran (zawierających zbrojenie docelowe — konstrukcyjne), połączonych ze sobą kratownicami, które zapewniają stabilność układu w czasie transportu, montażu oraz układania mieszanki betonowej. Wewnętrzna szorstka i nierówna powierzchnia płyt oraz stalowe kratownice zapewniają optymalną przyczepność i współpracę z betonem wypełniającym przestrzeń między płytami.

Zakres stosowania

  • → Ściany osłonowe np. elewacyjne, wydzielenia stref p.poż
  • → Ściany działowe np. wydzielenia lokali
  • → Ściany nośne kondygnacji podziemnych, garaży, zewnętrzne i wewnętrzne, wydzielenia stref p.poż
  • → Ogrodzenia

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Montaż

    Szybkość i łatwość montażu

  • Ikona przedstawiająca symbol strzałki

    Powierzchnia

    Gładka powierzchnia zewnętrzna ściany z obu stron

  • Ikona przedstawiająca symbol strzałki

    Tynkowanie

    Brak konieczności tynkowania ścian

  • Ikona przedstawiająca symbol strzałki

    Szczelność

    Możliwość uzyskania szczelności w systemie białej wanny przy zastosowaniu odpowiednich materiałów

  • Ikona przedstawiająca symbol strzałki

    Montaż

    Montaż elementów niezależnie od warunków atmosferycznych

  • Ikona przedstawiająca symbol strzałki

    Szalunek tracony

    Płyty pełniące rolę szalunku traconego zawierającego zbrojenie główne ściany

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

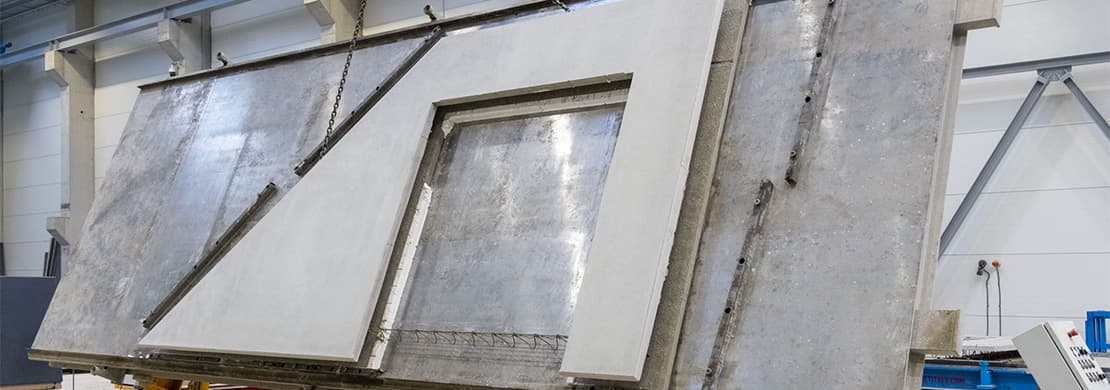

Proces produkcji ścian zespolonych

Proces produkcji ścian zespolonych

Proces produkcji rozpoczyna się od wykonania jednej z dwóch płyt wraz ze zbrojeniem oraz kratowniczkami służącymi do połączenia płyt, a także zapewniającymi stabilność podczas transportu i montażu. Wypełniona mieszanką betonową forma trafia do dojrzewalni, aby uzyskać założoną wytrzymałość. Po tym etapie produkowana jest druga z płyt tworzących ścianę zespoloną. W momencie wypełnienia drugiej płyty mieszanką betonową, za pomocą specjalnego stołu obrotowego pierwsza płyta nakładana jest na drugą. Tak utworzona ściana zespolona trafia ponownie do dojrzewalni. Po osiągnięciu odpowiedniej wytrzymałości, jest gotowa do transportu.

Możliwości produkcyjne ścian zespolonych

Możliwości produkcyjne ścian zespolonych

W zakładzie produkcyjnym firmy Betard istnieje możliwość wykonywania ścian o szerokości nawet do 10 m i wysokości ponad 3 m.

Możliwości projektowe ścian zespolonych

Możliwości projektowe ścian zespolonych

Płyty tworzące ścianę projektowane są na ogół o grubości 5-7 cm. Istnieje możliwość zaprojektowania i wykonania otworów jak również instalacji wewnątrz ściany. Istnieje możliwość wykonania bruzd technologicznych oraz zastosowania zbrojenia odginanego.

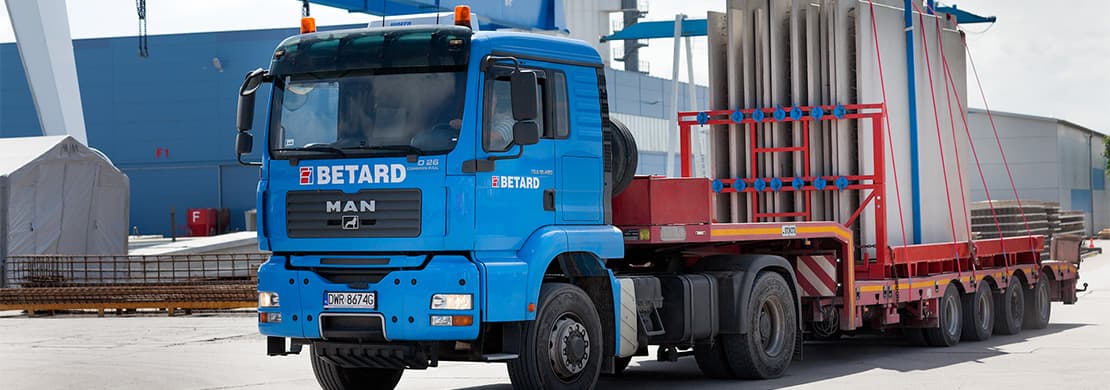

Transport ścian zespolonych

Transport ścian zespolonych

Ściany zespolone mogą być transportowane zarówno w pozycji poziomej jak i pionowej. W przypadku transportu w poziomie elementy należy układać na przekładkach drewnianych. Podczas transportu w pozycji pionowej szerokość ściany powinna być równoległa do kierunku jazdy samochodu. Ściany w pozycji pionowej transportowane są w specjalnych stojakach na naczepie niskopodwoziowej. Posiadamy również specjalne naczepy samozaładowcze, wspomagające proces załadunku i rozładunku. W takim typie naczepy, podłoga jest usytuowana na wysokości kilkudziesięciu centymetrów co pozwala na transport elementów o większej wysokości. Wysokość transportowanej ściany potrafi sięgać nawet wysokości 4,5 m.

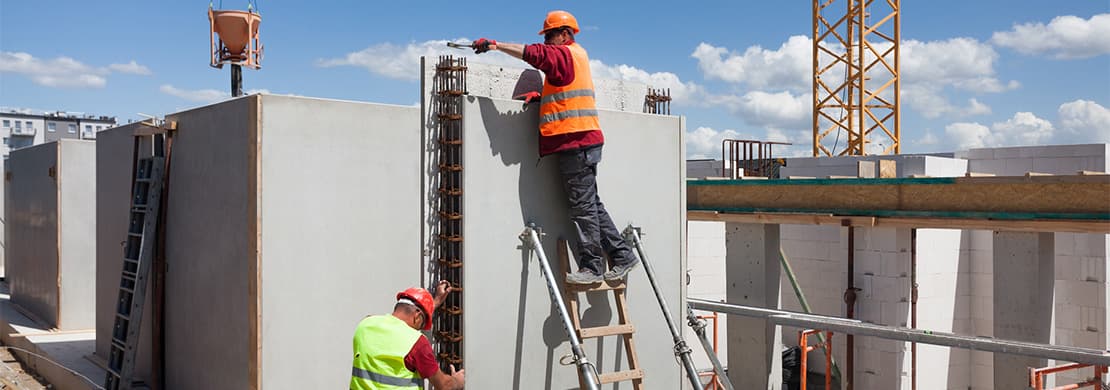

Montaż ścian zespolonych

Montaż ścian zespolonych

Do montażu ścian używa się żurawia lub dźwigu samojezdnego, wyposażonego w odpowiednie zawiesia lub trawersy. Ściany zespolone montuje się na wcześniej przygotowanym podłożu, w którym powinny być zabetonowane pręty startowe (wytyki). Po nałożeniu elementu na startery należy zabezpieczyć go podporami ukośnymi i skontrolować jego ułożenie w pionie. Kolejnym krokiem po zamontowaniu ściany zespolonej jest ułożenie zbrojenia styków ścian (koszów lub siatek zbrojeniowych). Następnie między zespolonymi płytami układa się mieszankę betonową o odpowiednich właściwościach.

(1)

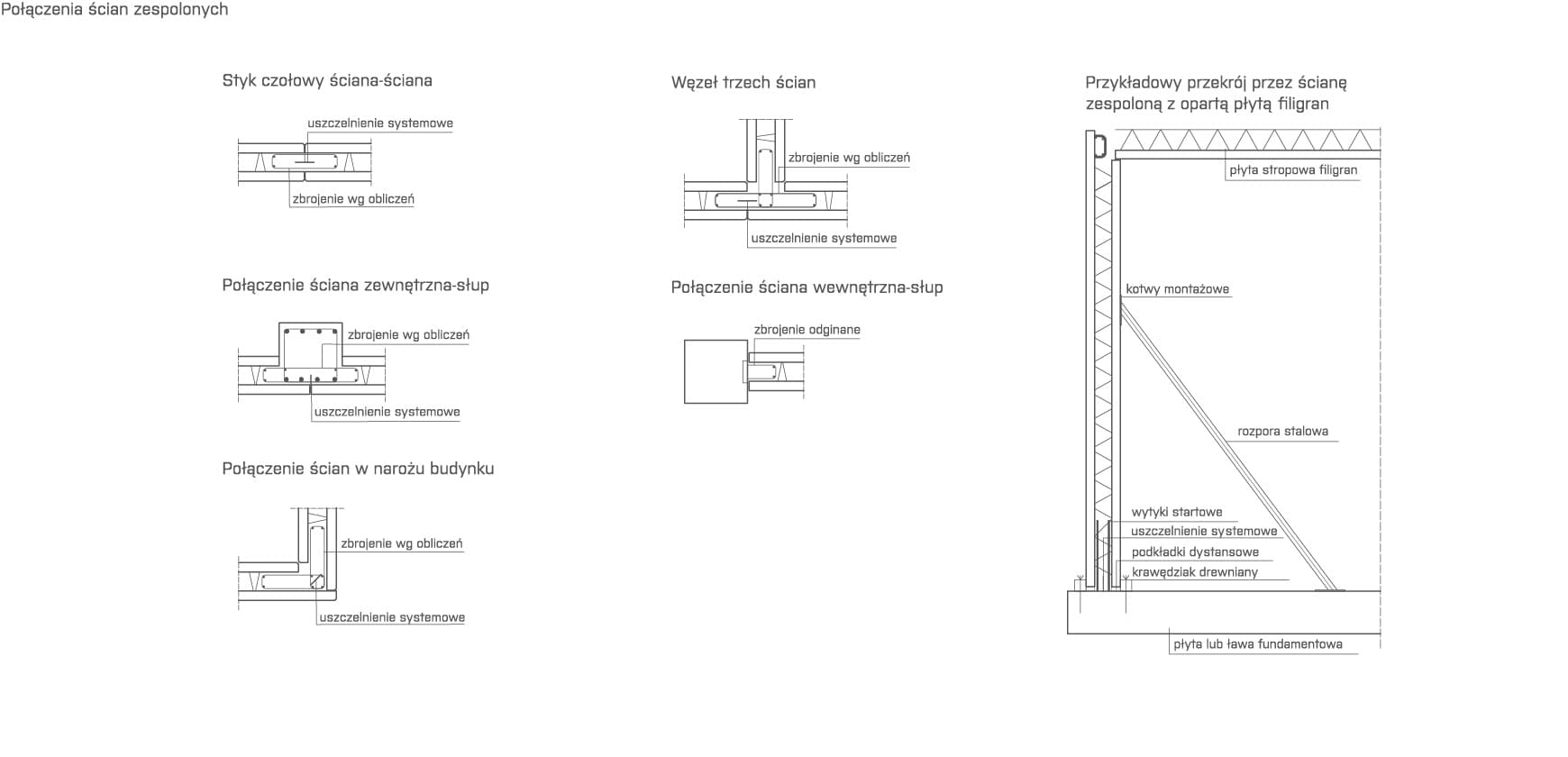

DETALE TECHNICZNE

GALERIA PRODUKTU

Budynek usługowy wielokondygnacyjny z zastosowaniem prefabrykowanych ścian zespolonych.
OTWÓRZ ZDJĘCIE
Budynek mieszkalny z zastosowaniem prefabrykowanych ścian zespolonych
OTWÓRZ ZDJĘCIE
Podparcie ścian zespolonych
OTWÓRZ ZDJĘCIE

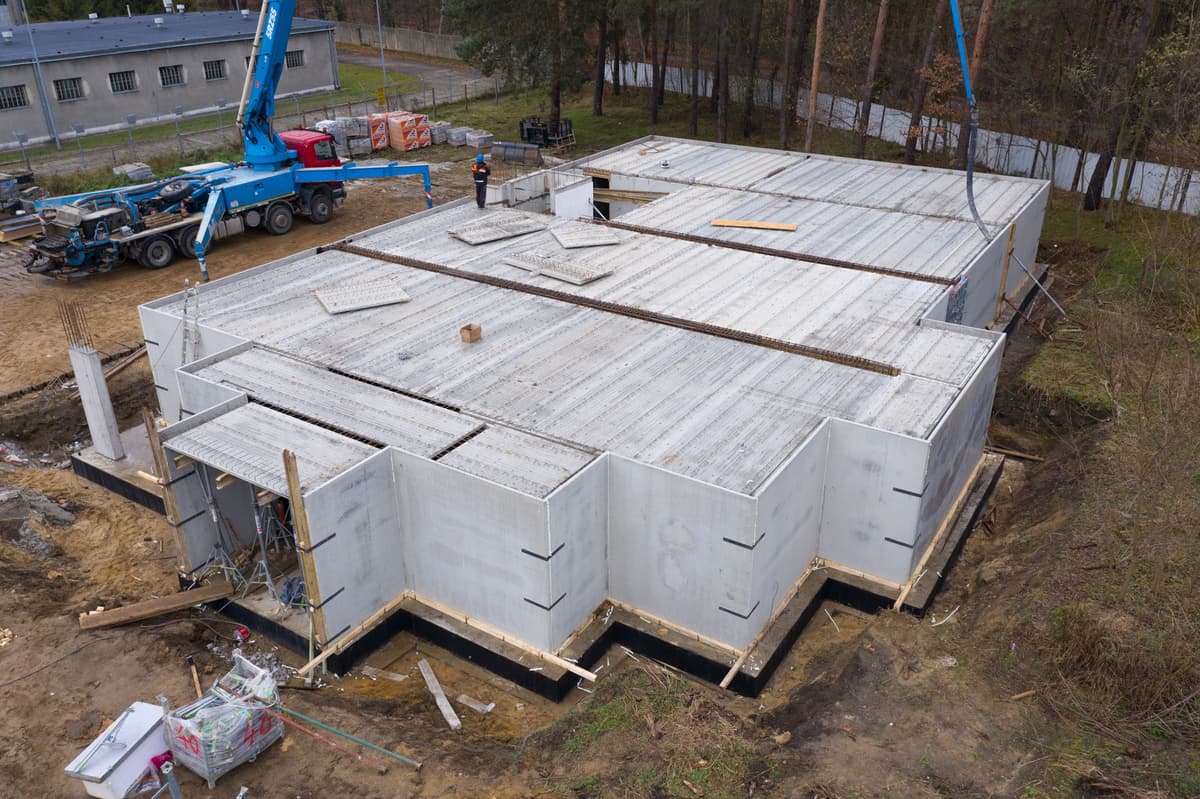

Zamontowane ściany zespolone na kondygnacji podziemnej
OTWÓRZ ZDJĘCIE
