Apartamentowiec Bernardyńska 4 | Wrocław

W centrum Wrocławia, przy ulicy Bernardyńskiej 4 powstaje budynek mieszkalno-usługowy z garażem podziemnym dla firmy Toscom Development. Na potrzeby realizacji byliśmy odpowiedzialni za produkcję prefabrykatów betonowych takich jak: biegi schodowe, stropy filigran, płyty balkonowe oraz elementy elewacji. Dużym wyzwaniem było spełnienie wizualnych aspektów elementów postawionych przez architektów z pracowni Maćków Pracownia Projektowa.

  • wskaźnik
    126

    RÓŻNYCH TYPÓW BALKONÓW

GALERIA REALIZACJI

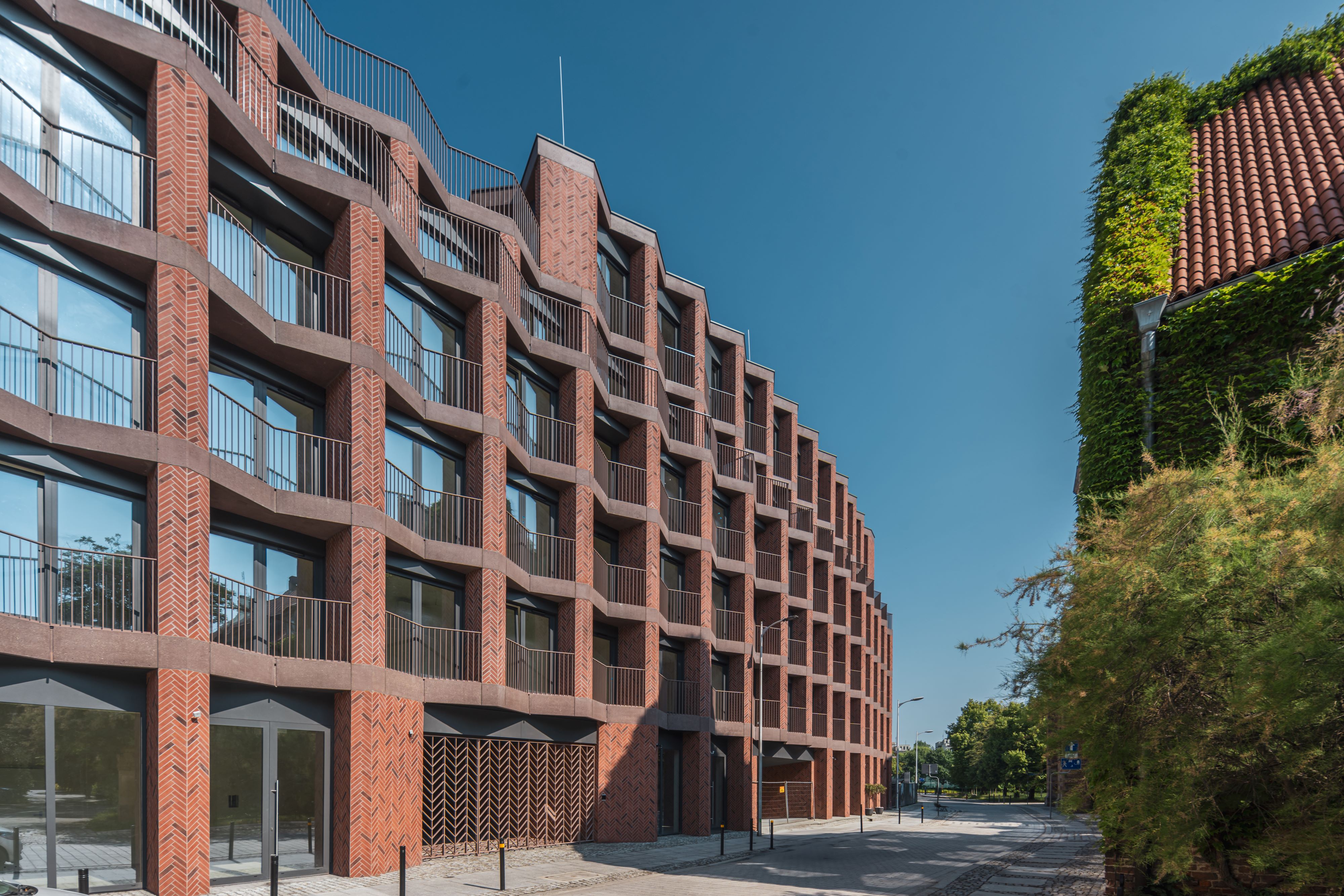

Apartamentowiec Bernardyńska 4 Wrocław
OTWÓRZ ZDJĘCIE
Apartamentowiec Bernardyńska 4 Wrocław
OTWÓRZ ZDJĘCIE
Apartamentowiec Bernardyńska 4 Wrocław
OTWÓRZ ZDJĘCIE
Apartamentowiec Bernardyńska 4 Wrocław
OTWÓRZ ZDJĘCIE
Apartamentowiec Bernardyńska 4 Wrocław
OTWÓRZ ZDJĘCIE
Apartamentowiec Bernardyńska 4 Wrocław
OTWÓRZ ZDJĘCIE
Apartamentowiec Bernardyńska 4 Wrocław
OTWÓRZ ZDJĘCIE
Apartamentowiec Bernardyńska 4 Wrocław
OTWÓRZ ZDJĘCIE
(4)

POWIĄZANE PRODUKTY

Płyta balkonowa wizualizacja

Balkony

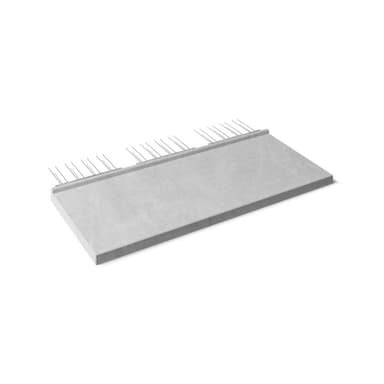

Płyta balkonowa

ZOBACZ

POBIERZ DOKUMENTY

CECHY PRODUKTU

JAKOŚĆ

Wysoka jakość elementów

ŁĄCZNIKI SYSTEMOWE

Systemowe łączniki termoizolacyjne, które kompensują przemieszczenia, spowodowane różnicą temperatur i tym samym przeciwdziałają zarysowaniom

ODWODNIENIE

Możliwe odwodnienie do rur spustowych - eliminacja istotnych zacieków na krawędziach pionowych

TRWAŁOŚĆ

Wysoka trwałość elementów w odpowiedniej klasie mrozoodporności i wodoszczelności

SZYBKOŚĆ

Szybkość realizacji

WYKOŃCZENIE

Możliwość wyeksponowania elementów w surowym betonie, również barwionym w masie

deklaracje

kdwu | Długołęka | El. balkonów

deklaracje

kdwu | Przywory | El. balkonów

deklaracje

kdwu | Wieruszów | El. balkonów

deklaracje

kdwu | Kielce I | El. balkonów

deklaracje

kdwu | Kielce II | El. balkonów

deklaracje

kdwu | Gajków | El. balkonów

deklaracje

dwu | Bydgoszcz | El. balkonów

certyfikaty

Certyfikat | Długołęka Przywory Wieruszów Kielce I Kielce II Gajków | El. balkonów

certyfikaty

Certyfikat | Bydgoszcz | El. balkonów

POBIERZ WSZYSTKIE DOKUMENTYPobierz wszystkie
Płyty elewacyjne - profil

Elementy elewacyjne

Elementy elewacyjne

ZOBACZ

POBIERZ DOKUMENTY

CECHY PRODUKTU

Kształt

Możliwość uzyskania atrakcyjnych form architektonicznych

Kolorystyka

Możliwość zastosowania różnych form wykończenia, kolorystyki

Trwałość

Wysoka trwałość elewacji

Odporność

Odporność prefabrykatów na warunki atmosferyczne

Szybkość

Szybkość realizacji

certyfikaty

Certyfikat | Długołęka Wieruszów Przywory Gajków | El. ścian

certyfikaty

Certyfikat | Bydgoszcz | El. ścian

certyfikaty

Certyfikat | Kielce1 | El. ścian

certyfikaty

Certyfikat | Długołęka Przywory Wieruszów Gajków | El. prętowe

certyfikaty

Certyfikat | Bydgoszcz | El. prętowe

certyfikaty

Certyfikat | Kielce1 | El. prętowe

deklaracje

dwu | Długołęka | El. ścian

deklaracje

dwu | Bydgoszcz | El. ścian

deklaracje

dwu | Gajków | El. ścian

deklaracje

dwu | Kielce1 | El. ścian

deklaracje

dwu | Przywory | El. ścian

deklaracje

dwu | Wieruszów | El. ścian

deklaracje

dwu | Długołęka | Słupy

deklaracje

dwu | Bydgoszcz | Słupy

deklaracje

dwu | Gajków | Słupy

deklaracje

dwu | Kielce1 | Słupy

deklaracje

dwu | Przywory | Słupy

deklaracje

dwu | Wieruszów | Słupy

POBIERZ WSZYSTKIE DOKUMENTYPobierz wszystkie
Płyta stropowa filigran - profil

Elementy stropowe

Płyta stropowa filigran

ZOBACZ

POBIERZ DOKUMENTY

CECHY PRODUKTU

KSZTAŁT

Nieograniczone możliwości formowania powierzchni stropów pod względem kształtów i wymiarów

Wycięcia

Możliwość wykonania niezbędnych wycięć i otworów przewidzianych w dokumentacji

Ciężar

Mały ciężar własny płyt (125-175 kg/m²)

Montaż

Możliwy montaż z samochodu bez składowania pośredniego - „montaż z kół”

Plac budowy

Odpowiednio niewielkie zapotrzebowanie na teren zaplecza na placu budowy

Optymalizacja

Zmniejszenie pracochłonności na placu budowy, a w rezultacie skrócenie cyklu inwestycji i zmniejszenie kosztów budowy

certyfikaty

Certyfikat | Płyty Stropowe Filigran

certyfikaty

Certyfikat | Przywory Gajków | Płyty Stropowe Filigran

certyfikaty

Certyfikat | Kielce | Płyty Filigran

certyfikaty

Certyfikat | Bydgoszcz | Filigran

deklaracje

dwu | Długołęka | Płyty stropowe Filigran

deklaracje

dwu | Przywory | Płyty stropowe Filigran

deklaracje

dwu Kielce | Płyty stropowe Filigran

deklaracje

dwu | Bydgoszcz | Płyty stropowe Filigran

POBIERZ WSZYSTKIE DOKUMENTYPobierz wszystkie

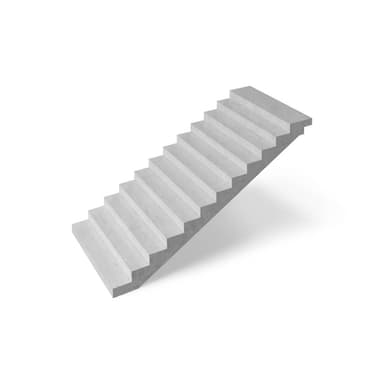

Biegi schodowe prefabrykowane

Elementy klatek schodowych

Biegi schodowe i spoczniki

ZOBACZ

POBIERZ DOKUMENTY

CECHY PRODUKTU

SZYBKOŚĆ

Szybka realizacja na budowie

JAKOŚĆ

Wysoka jakość elementów oraz powtarzalność

TECHNOLOGIA BEZSZALUNKOWA

Eliminacja skomplikowanego, czasochłonnego szalowania i zbrojenia na budowie oraz rozszalowania

KOMUNIKACJA NA PLACU BUDOWY

Zapewniona komunikacja w czasie wznoszenia kondygnacji

POWIERZCHNIA

Dolna powierzchnia niewymagająca tynkowania (nadaje się do malowania)

DOPASOWANIE

Możliwość formowania elementu w pozycji odwrotnej (negatyw)

deklaracje

dwu | Długołęka | El. biegów schodowych

deklaracje

dwu | Przywory | El. biegów schodowych

deklaracje

dwu | Kielce I | El. biegów schodowych

deklaracje

dwu | Wieruszów | El. biegów schodowych

certyfikaty

Certyfikat | Długołęka Przywory Wieruszów Kielce2 | El. biegów schodowych

certyfikaty

Certyfikat | Kielce I | El. biegów schodowych

POBIERZ WSZYSTKIE DOKUMENTYPobierz wszystkie

OPIS REALIZACJI

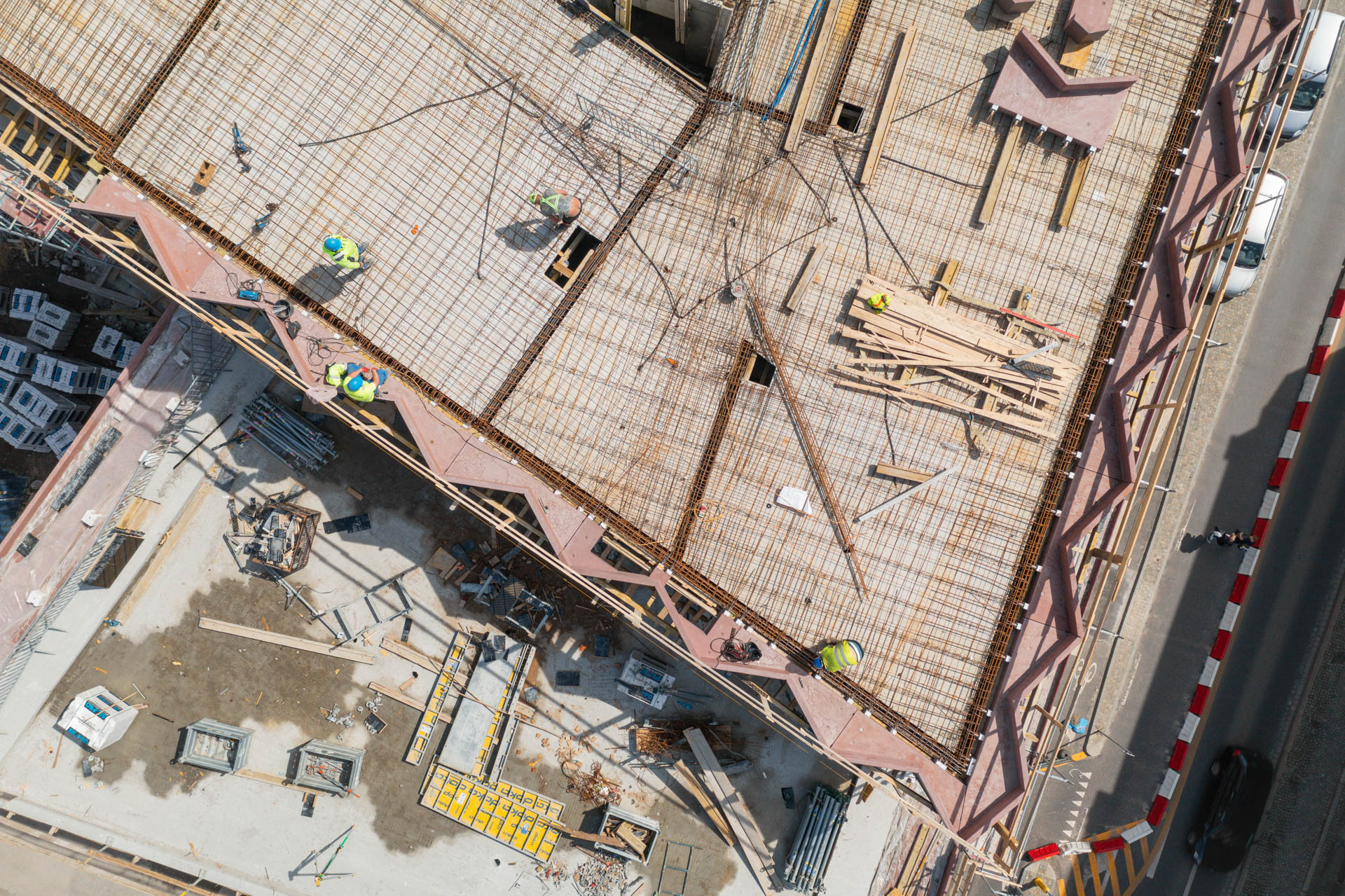

W zakres realizacji I etapu inwestycji wchodziła produkcja 114 płyt balkonowych (montowanych od strony dziedzińca budynku), płyt stropowych filigran oraz elementów klatek schodowych. Największym wyzwaniem projektowym jak również produkcyjnym postawionym nam przez Inwestora oraz architektów było spełnienie wymagań dotyczących prefabrykatów balkonów oraz gzymsów stanowiących ważny element zewnętrznej elewacji.

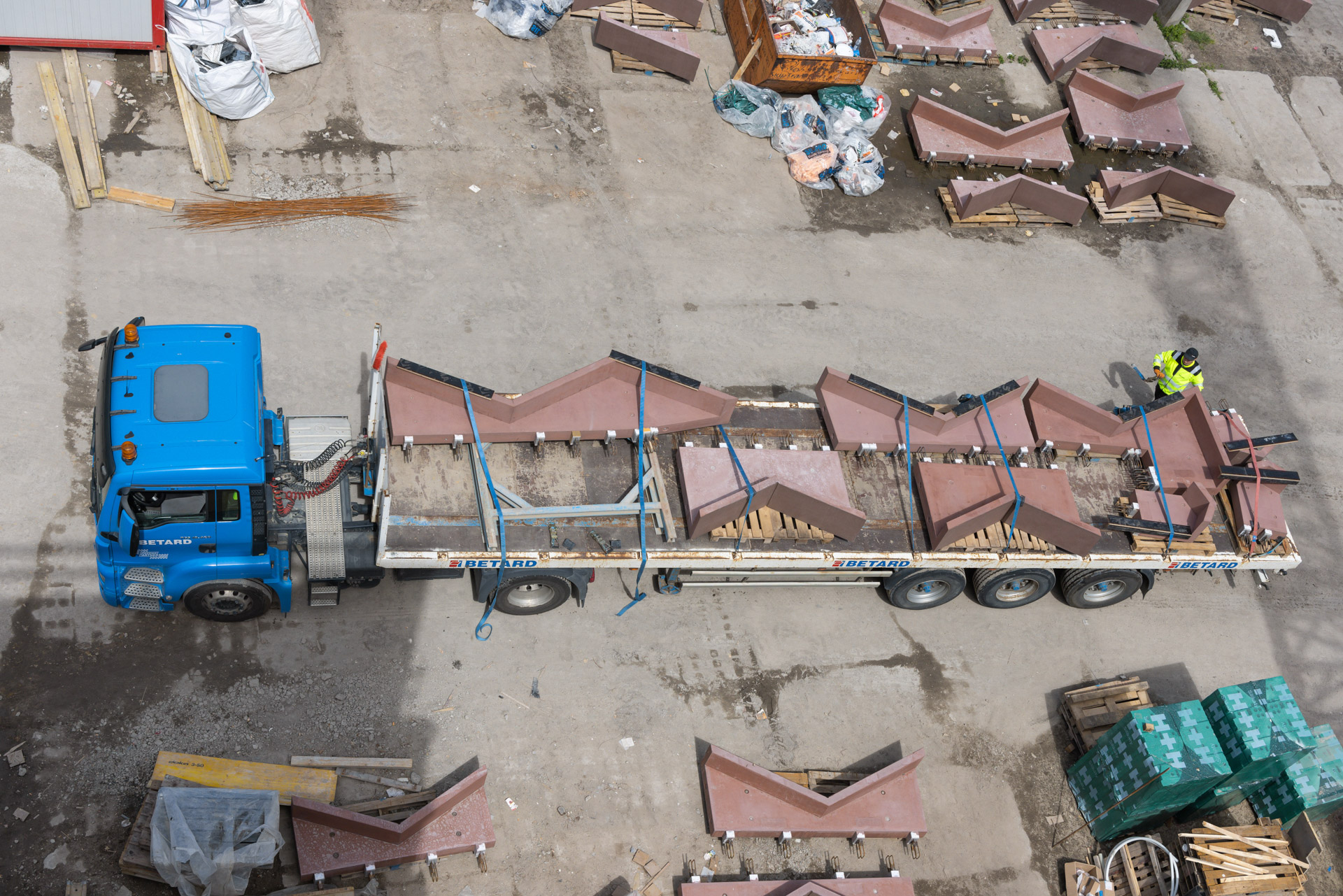

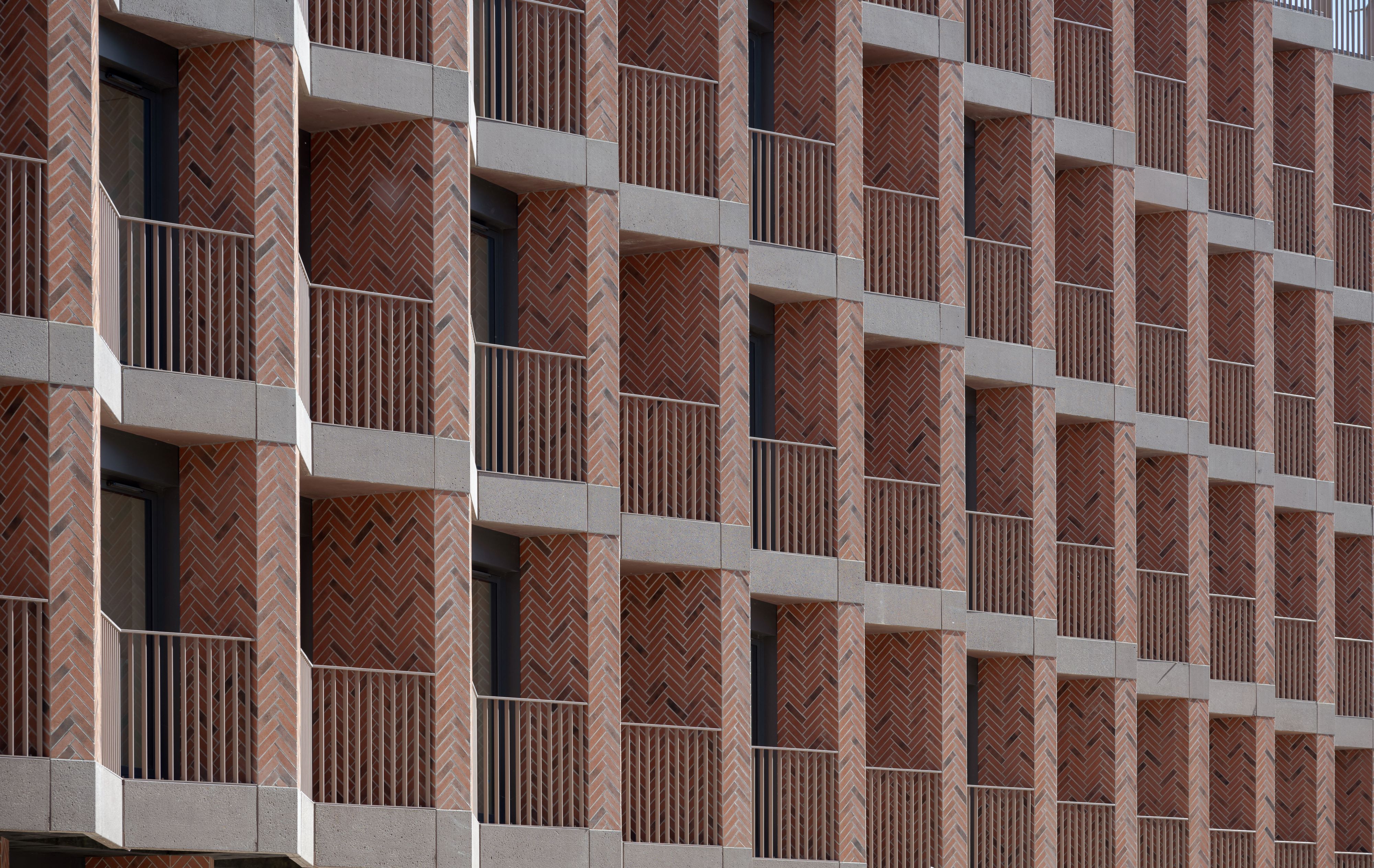

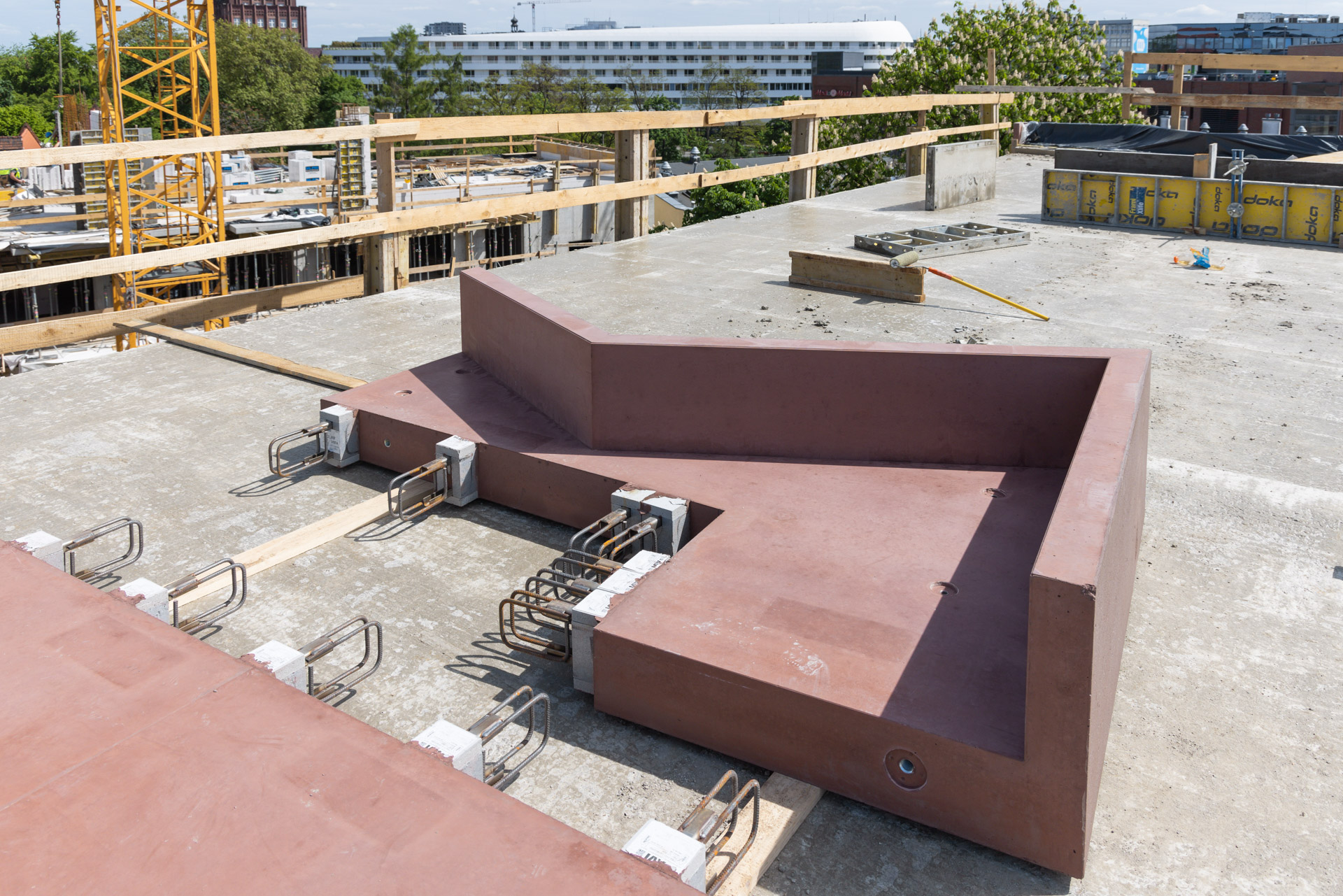

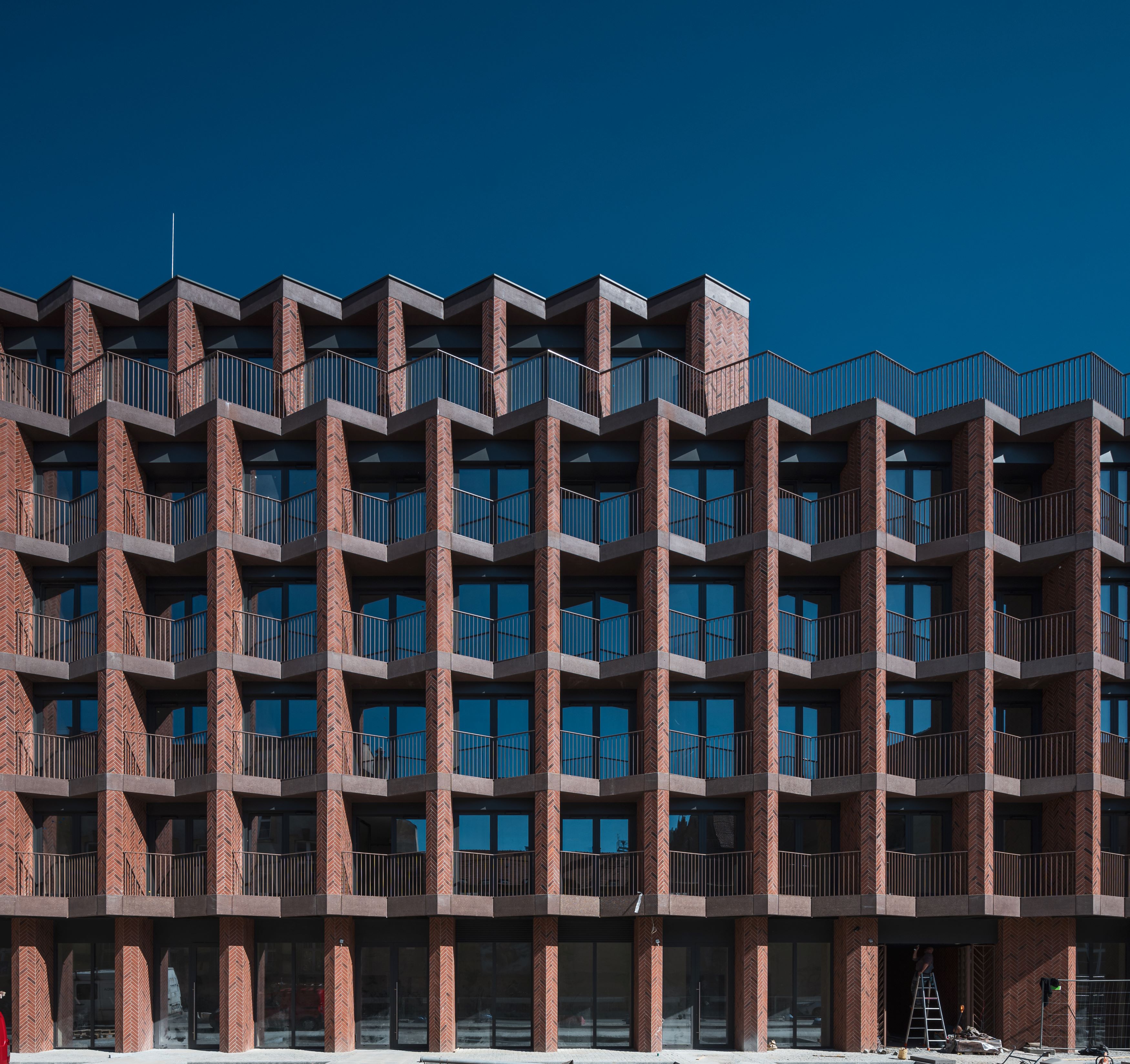

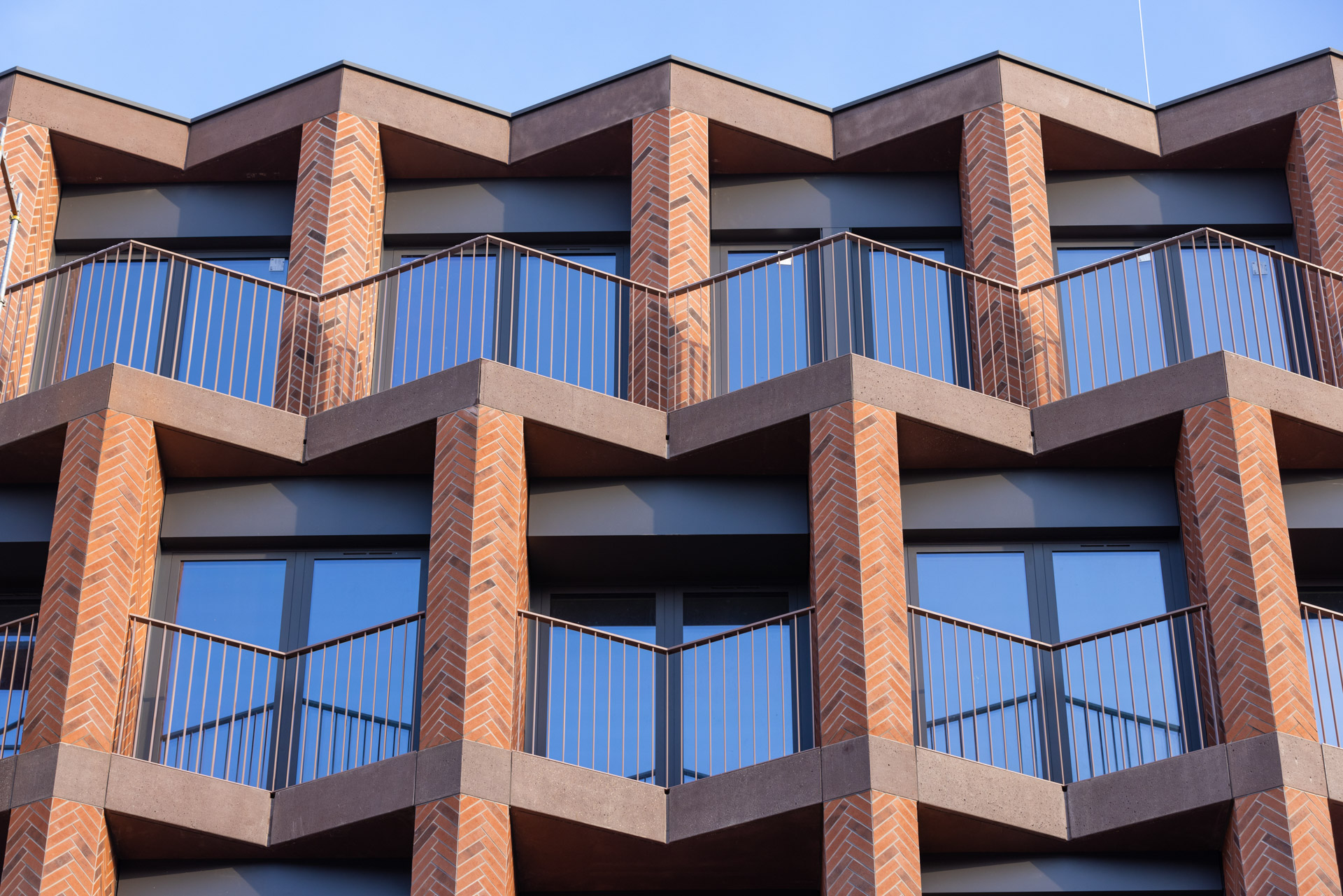

Powstało 365 balkonów, w 126 typach oraz 215 elementów gzymsów w 21 typach – wymagały one wykonania z ogromną precyzją ponad 150 form. Każda z nich miała indywidualnie zaprojektowaną geometrię, spadki, wyniesienia, detal odwodnienia oraz detal montażu do konstrukcji głównej budynku. Wszystkie elementy były produkowane jako barwione w masie oraz zostały poddane procesowi piaskowania, dla uzyskania chropowatej struktury odsłaniającej kruszywo.


Przed przystąpieniem do właściwej produkcji, trwały prace nad docelową mieszanką betonową oraz wykończeniem powierzchni eksponowanych. Zostało wykonanych wiele próbek różniących się między sobą proporcjami barwnika, rodzajem i frakcją kruszywa oraz poziomem piaskowania powierzchni elementów. Po osiągnięciu docelowej próbki, wykonany został mock’up balkonu w skali 1:1 dostarczony na budowę w celu akceptacji przez architektów.


„Zasadnicze decyzje w tym zakresie podjęte zostały na budowie, podczas metodycznej pracy na próbkach i mock-upach, przez zespół składający się z przedstawicieli inwestora, wykonawcy, technologów zakładu prefabrykacyjnego oraz projektantów. W trakcie spotkań ustalano proporcje frakcji mieszanki betonowej i sposoby jej wykończenia na każdej z płaszczyzn balkonów, w zależności od oczekiwanego efektu estetycznego i parametrów użytkowych (np. antypoślizgowości). Równolegle dobrano proporcje barwników i rodzaje kruszywa w celu uzyskania właściwego odcienia i faktury na wszystkich eksponowanych powierzchniach prefabrykatów – front widoczny w elewacji, posadzka, strop – w zestawieniu z innymi elementami fasady. Badano zachowanie materiału w różnych warunkach pogodowych, m.in. w zależności od zastosowanej metody hydrofobizacji. Nieoceniona okazała się wiedza i doświadczenie technologów i projektantów zakładu prefabrykacji Betard – począwszy od kształtowania szalunków dla wymagającej i detalicznej geometrii, na znajomości właściwości mechanicznych i fizyczno-chemicznych materiału kończąc.”

– Zbigniew Maćków, Szymon Brzezowski dla Architektura Murator, czerwiec 2023.

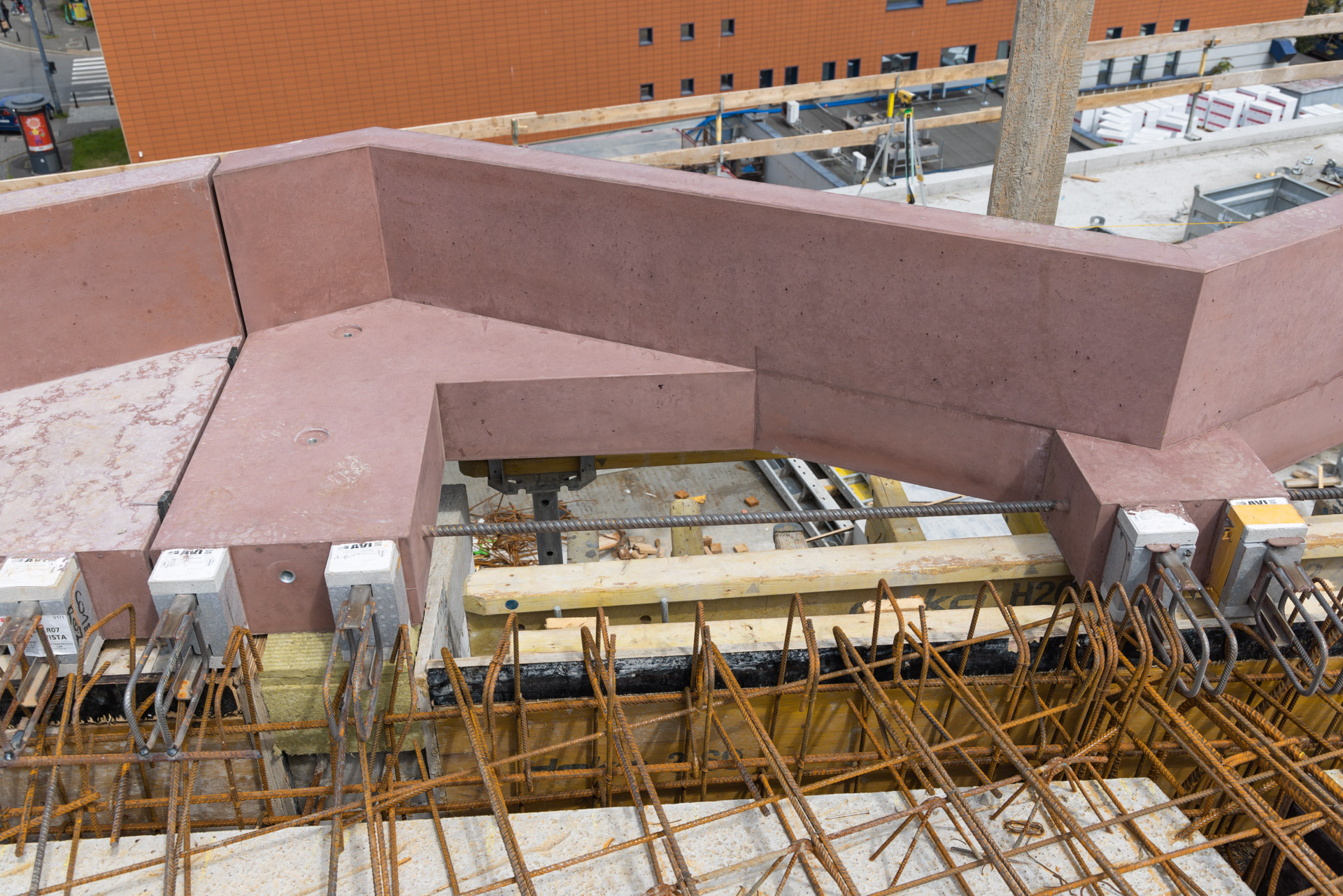

„Spływ zapewniono poprzez kopertowanie w kierunku dyskretnego kanalika wykształconego w miejscu przełamania czoła prefabrykatu, opracowując zarazem detal kapinosa zapobiegającego podciekaniu wody pod prefabrykat i skapywaniu na balkony poniżej.”

– Zbigniew Maćków, Szymon Brzezowski dla Architektura Murator, czerwiec 2023.


Produkcja elementów odbywała się od października do maja, co stanowiło dodatkowe wyzwanie produkcyjne aby każdy z prefabrykatów osiągnął założone wymagania wizualne.

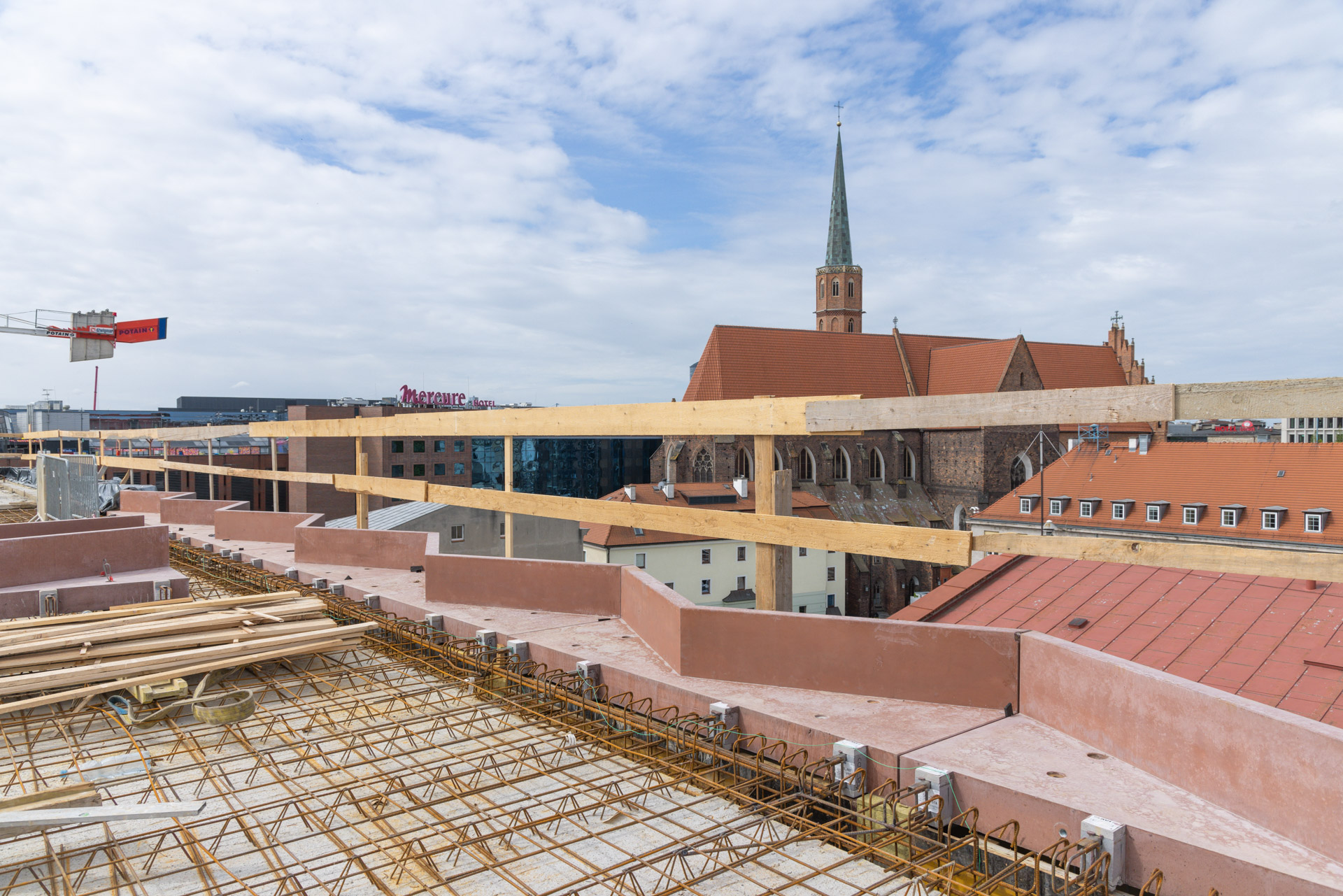

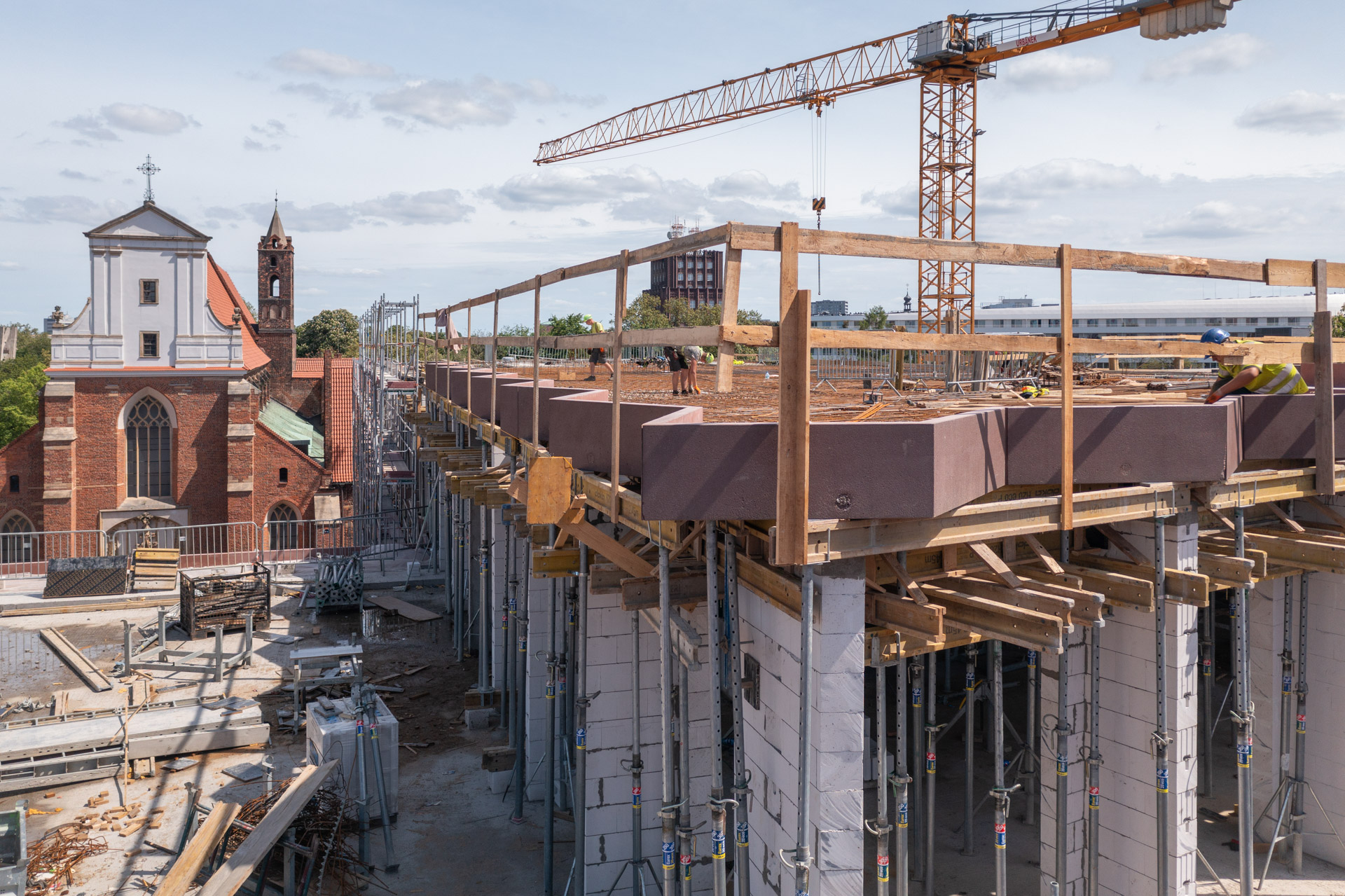

Montaż elementów elewacji odbywał się wraz ze wznoszeniem budynku co wymagało bardzo wysokiego tempa produkcji. Każdy z elementów po rozformowaniu był dodatkowo poddawany procesowi piaskowania oraz hydrofobizacji.


*Od ponad 30 lat specjalizujemy się w produkcji elementów prefabrykowanych dla budownictwa: od mieszkaniowego poprzez obiekty użyteczności publicznej i przemysłowe, po skomplikowane elementy konstrukcji inżynieryjnych, drogowych, mostowych i hydrotechnicznych. Naszym celem jest produkcja najwyższej jakości materiałów budowlanych z betonu, w tym prefabrykatów nietypowych, wykonywanych na specjalne zamówienia dla firm i dla odbiorców indywidualnych, niezależnie od ich rodzaju i wielkości inwestycji.
