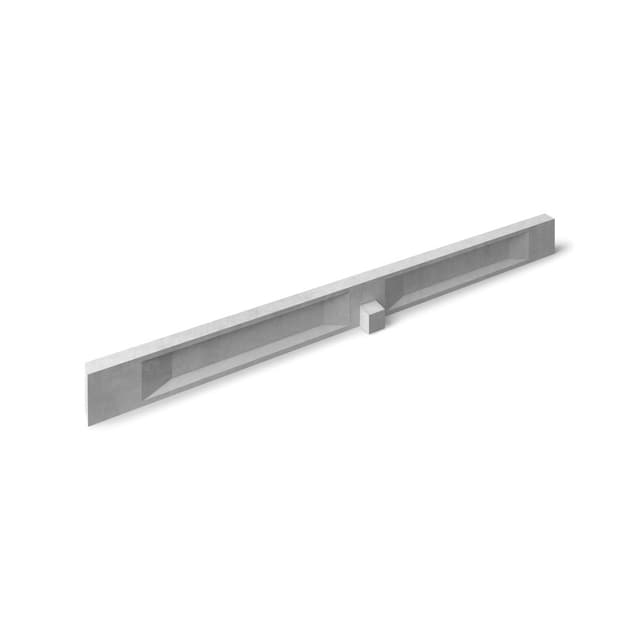

Wymian dachowy sprężony - profil

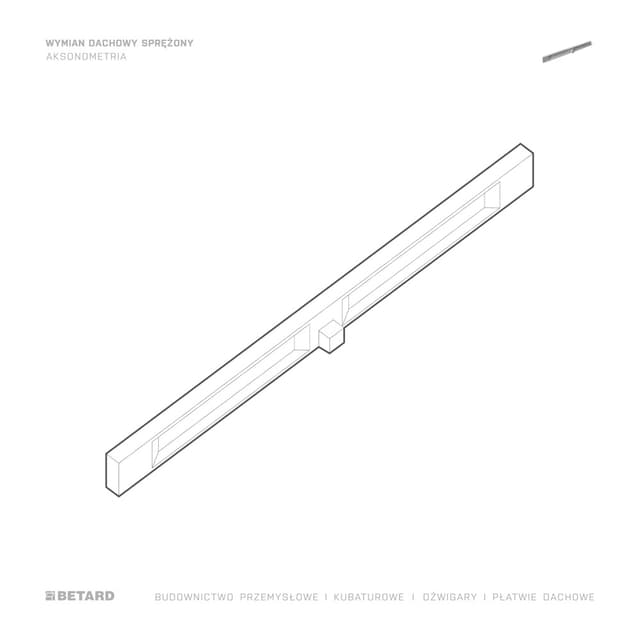

Wymian dachowy sprężony - aksonometria

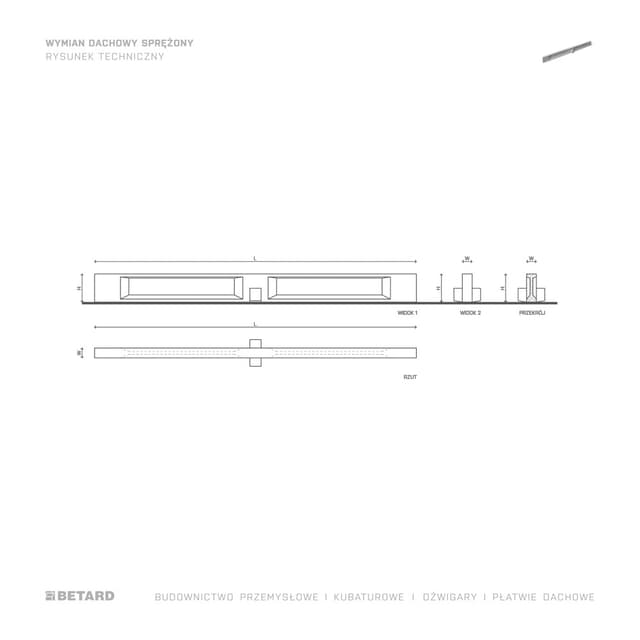

Wymian dachowy sprężony - rzut

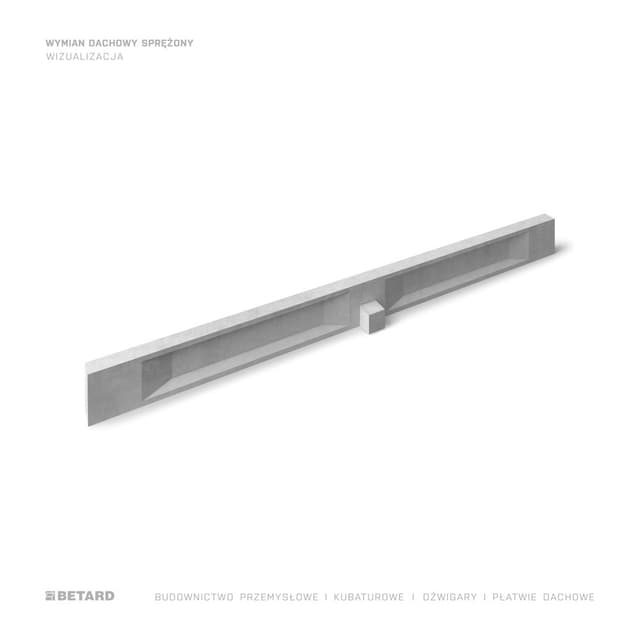

Wymian dachowy sprężony - wizualizacja

FOTO WECHSELN

  • Wymian dachowy sprężony - aksonometria
  • Wymian dachowy sprężony - rzut
  • Wymian dachowy sprężony - wizualizacja

    + MEHR

Vorgespannte Dachelemente

Wechselbalken

Vorgespannte Wechselbalken sind Strukturelemente, die mit Halterungen versehen sind, die die anderen tragenden Elemente des Daches, wie z. B. die Träger, stützen. Die Wechselbalken erhöhen den Nutzwert des Gebäudes, indem sie die inneren Stützenabstände fast verdoppeln.

VERWENDUNG

  • → Industriehallen
  • → Lagerhallen
  • → Supermärkte

TEILEN:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

PRODUKTMERKMALE

  • Ikona przedstawiająca symbol strzałki

    Betonklasse

    Beton mind. Klasse C50/60, Bewehrungsstahl Klasse AIIIN und Spannstahl Y1860

  • Ikona przedstawiająca symbol strzałki

    Spannweite

    Große Spannweite der Konstruktion

  • Ikona przedstawiająca symbol strzałki

    Belastungen

    Übertragung hoher Lasten

  • Ikona przedstawiająca symbol strzałki

    Kosten

    Geringe Instandhaltungskosten der Konstruktion ohne Notwendigkeit ihrer Wartung

  • Ikona przedstawiająca symbol strzałki

    Feuerwiderstand

    Standardmäßig 60 Minuten Feuerwiderstand - bis zu 240 Minuten möglich

  • Ikona przedstawiająca symbol strzałki

    Qualität

    Hochwertige Bauteile, 3 Oberflächen aus der Form und gefaste Kanten

TECHNISCHE DETAILS

Proces produkcji wymianów dachowych sprężonych

Produktionsprozess

Der Herstellungsprozess von vorgespannten Bauteilen kann auf zwei Arten durchgeführt werden. Je nach Bedarf verwenden wir eine Technik, die eine schnelle Produktion gewährleistet, und eine kostengünstige Technik, die weniger Rippenstahl benötigt. Bei der ersten Methode wird die gesamte Bewehrung des Elements auf speziellen Produktionslinien für die Herstellung von vorgespannten Elementen verlegt, durch die die Spannstahllitzen mit Hilfe von speziellen Maschinen geführt werden. Alle Spannglieder werden dann einer Vorspannung und einer Zielspannung unterzogen. Anschließend erfolgt die Schalung und Betonierung des Elements. Die zweite Methode besteht darin, die Bewehrungskomponenten auf der Produktionslinie auszulegen, durch die wir die Spannglieder laufen lassen. Danach erfolgt das Vorspannen und das Spannen bis zur Zielkraft. Es folgt die letzte Phase der Bewehrungsherstellung auf dem Produktionstisch, nach der das Element eingeschalt und betoniert wird.

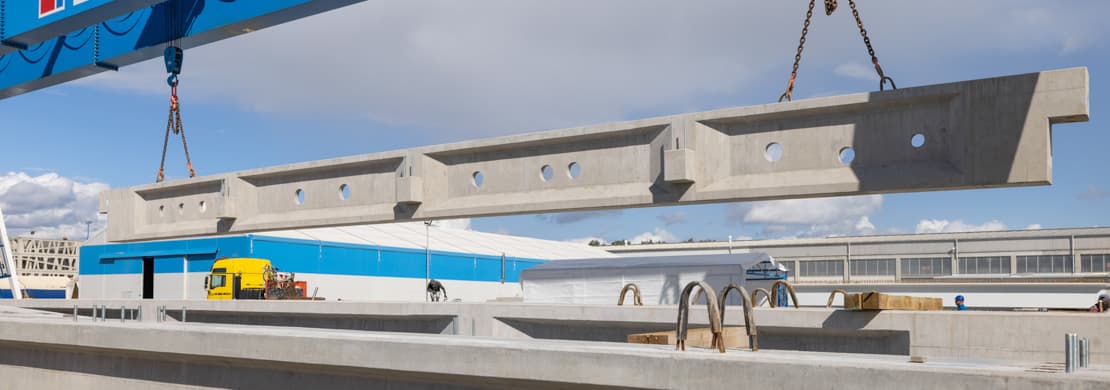

Możliwości produkcyjne wymianów dachowych sprężonych

Produktionskapazität

Die Elemente können mit Stahlmarken und dem notwendigen Montagezubehör für die Verbindung mit anderen Elementen der Struktur ausgestattet werden. Die Wechselbalken werden aufgrund ihrer Funktion mit ein- oder zweiseitigen Halterungen für die Befestigung der Dachträger hergestellt.

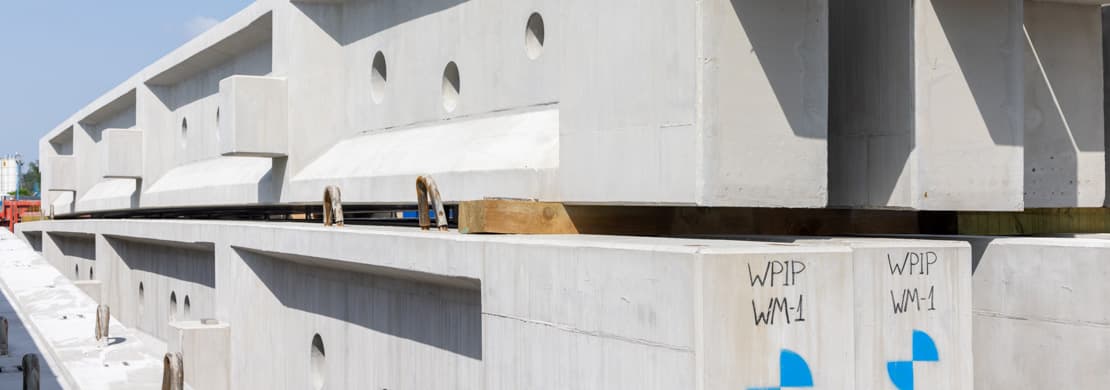

Możliwości projektowe wymianów dachowych sprężonych

Planungsmöglichkeiten

Der Bereich der Querschnittsabmessungen wird an das jeweilige Projekt angepasst. Die Spannweite von vorgespannten Elementen liegt im Allgemeinen zwischen 12 und 36 m (je nach den Erfordernissen des Projekts sind auch höhere Werte möglich). Vorgespannte Wechselbalken werden in der Regel mit einer Betonklasse von C50/60 oder höher ausgelegt.

Transport wymianów dachowych sprężonych

Transport

Der Transport der Wechselbalken erfolgt, wie bei den anderen Trägerelementen, in der Einbauposition. Wechselbalken werden aufgrund ihrer Spannweite meistens auf so genannten Telesatteln transportiert. Je nach Gewicht des Bauteils können mehrere vorgefertigte Elemente transportiert werden, die sauber und gleichmäßig auf der Ladefläche gestapelt werden.

Montaż wymianów dachowych sprężonych

Montage

Der Einbau der Ersatzteile erfolgt mit Spezialgeräten: Mobilkränen oder Kränen.

(1)

TECHNISCHE DETAILS

PRODUKTGALERIE

Montaż wymian spręzonych
FOTO ÖFFNEN
Montaż wymian sprężonych
FOTO ÖFFNEN
Montaż wymian sprężonych
FOTO ÖFFNEN
MOntaż wymian sprężonych
FOTO ÖFFNEN
Produkcja wymian sprężonych
FOTO ÖFFNEN
(4)

VERWANDTE PRODUKTE

Dźwigar dachowy sprężony - profil

Vorgespannte Dachelemente

Dachbinder

ANZEIGEN

DOKUMENTE HERUNTERLADEN

PRODUKTMERKMALE

Betonklasse

Beton mind. Klasse C50/60, Bewehrungsstahl Klasse AIIIN und Spannstahl Y1860 S7

Spannweite

Große Spannweite der Konstruktion

Belastungen

Übertragung hoher Lasten

Kosten

Geringe Instandhaltungskosten der Konstruktion ohne Notwendigkeit ihrer Wartung

Feuerwiderstand

Standardmäßig 60 Minuten Feuerwiderstand - bis zu 240 Minuten möglich

Schnelligkeit

Schnelle Montage vor Ort - durchschnittlich 1.500 m² Konstruktion pro Montageteam und Tag
