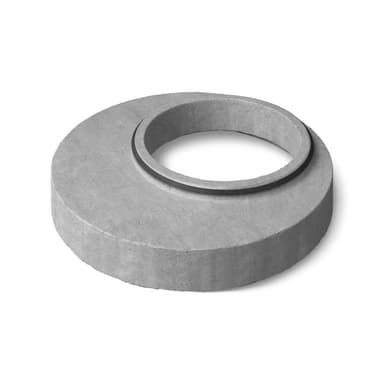

płyta nastudzienna PN - aksonometria

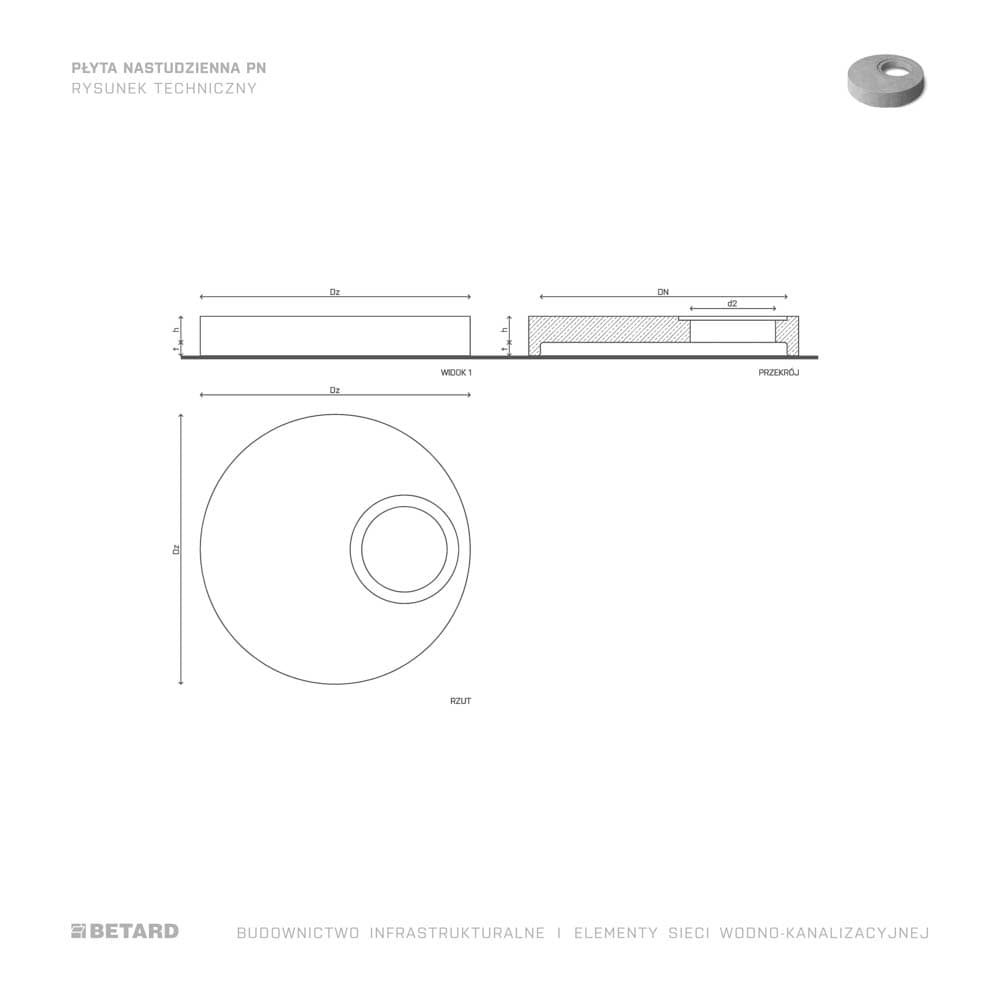

płyta nastudzienna PN - rzut

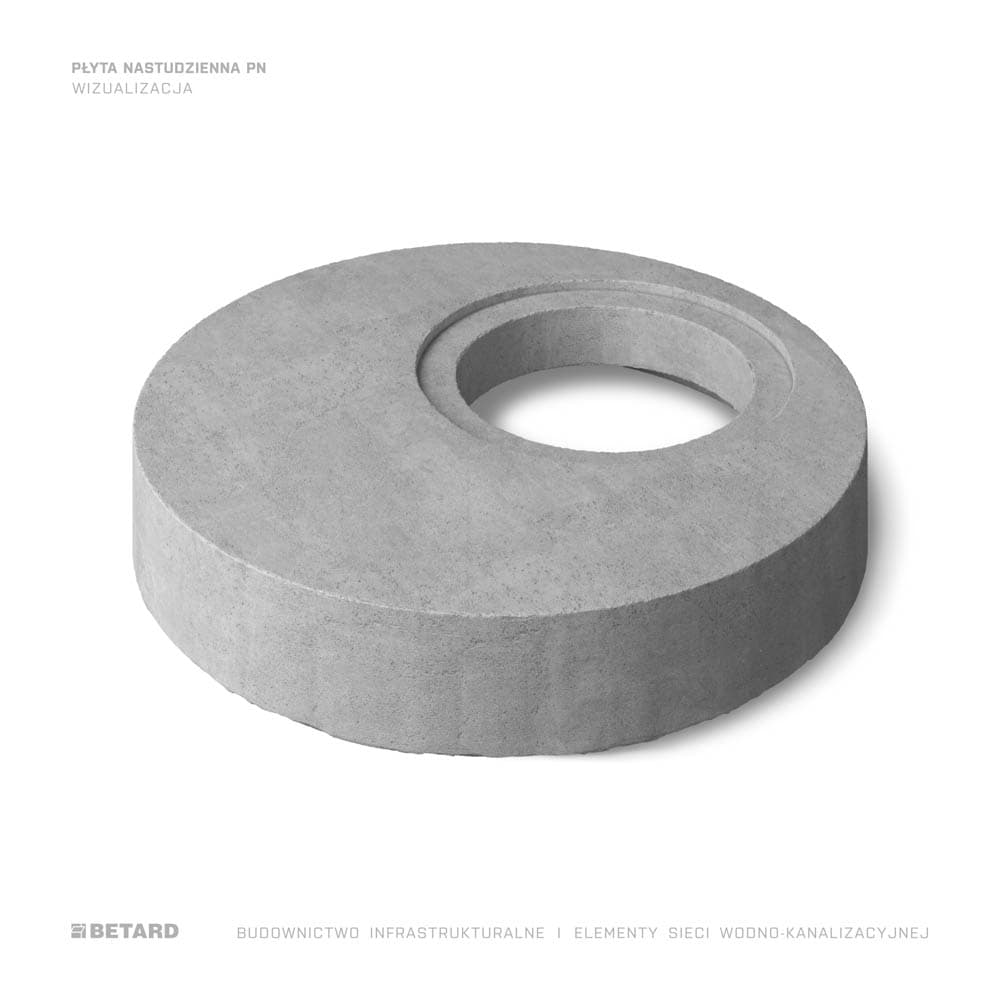

płyta nastudzienna PN - wizualizacja

PRZEWIŃ ZDJĘCIE

  • płyta nastudzienna PN - aksonometria
  • płyta nastudzienna PN - rzut
  • płyta nastudzienna PN - wizualizacja

    + WIĘCEJ

Elementy studni

Płyta nastudzienna PN

Płyta nastudzienna PN stanowi zakończenie studni, wymiary zamków płyt pokrywowych są identyczne jak w pozostałych elementach komory roboczej.

W górnej powierzchni montuje się uchwyty z pętli linowych. Do montażu stosuje się zawiesia trzycięgnowe.

Zakres stosowania

  • → Studzienki kanalizacyjne

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

PARAMETRY TECHNICZNE

TypŚrednica DN (mm)Średnica Dz (mm)Średnica d2 (mm)Wysokość h (mm)Grubość wnęki t (mm)Waga (kg)
1000/625/2001000130062520070470
1000/625/1201000130062512070255
1200/625/2001200150062520080750
1200/625/1301200150062513080430
1500/625/20015001800625200901200
1500/625/1501500180062515090650
2000/625/20020002300625200902150
