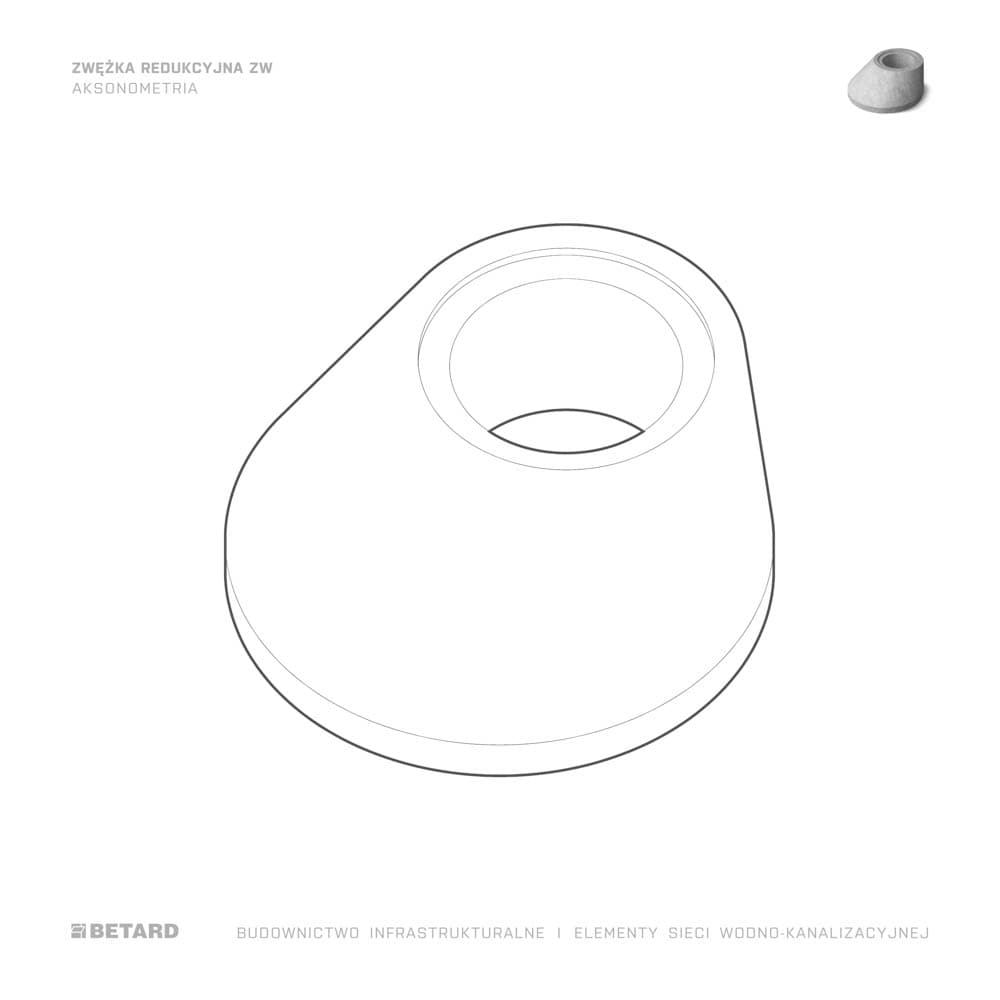

Zwężka redukcyjna ZW - aksonometria

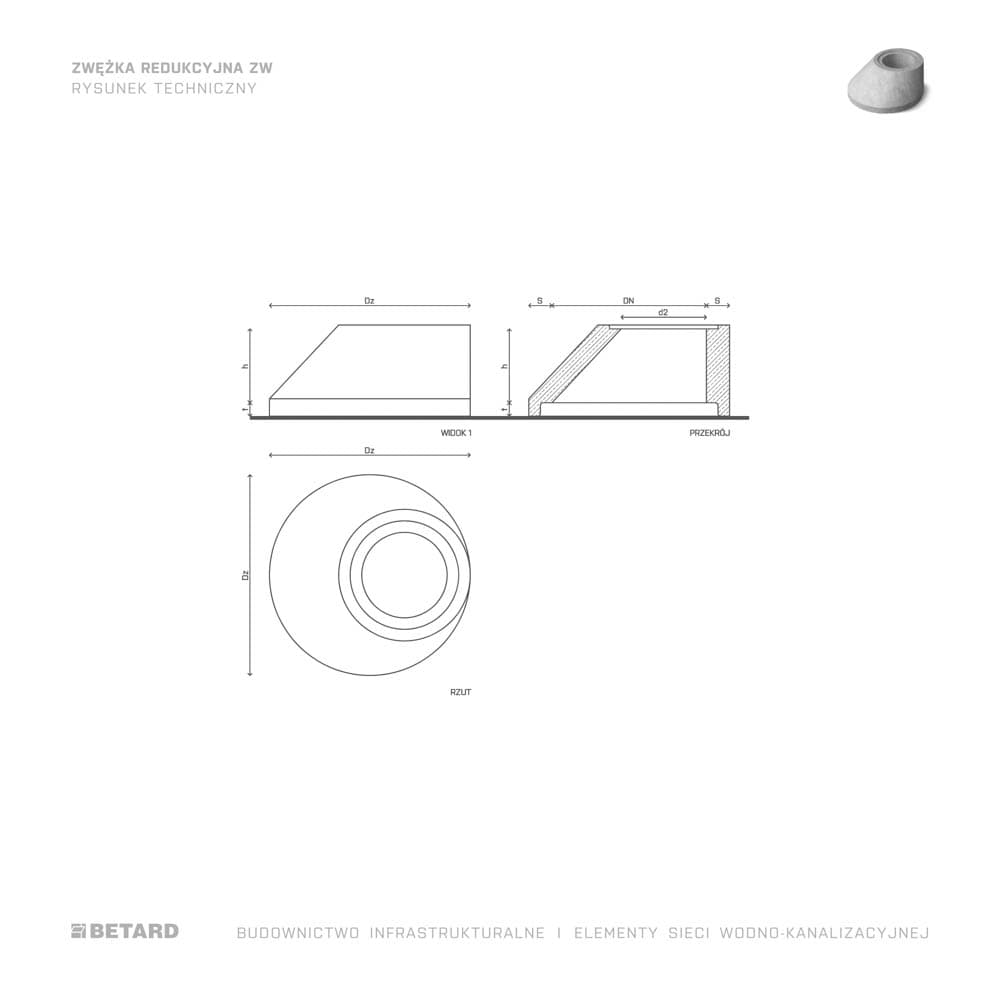

Zwężka redukcyjna ZW - rzut

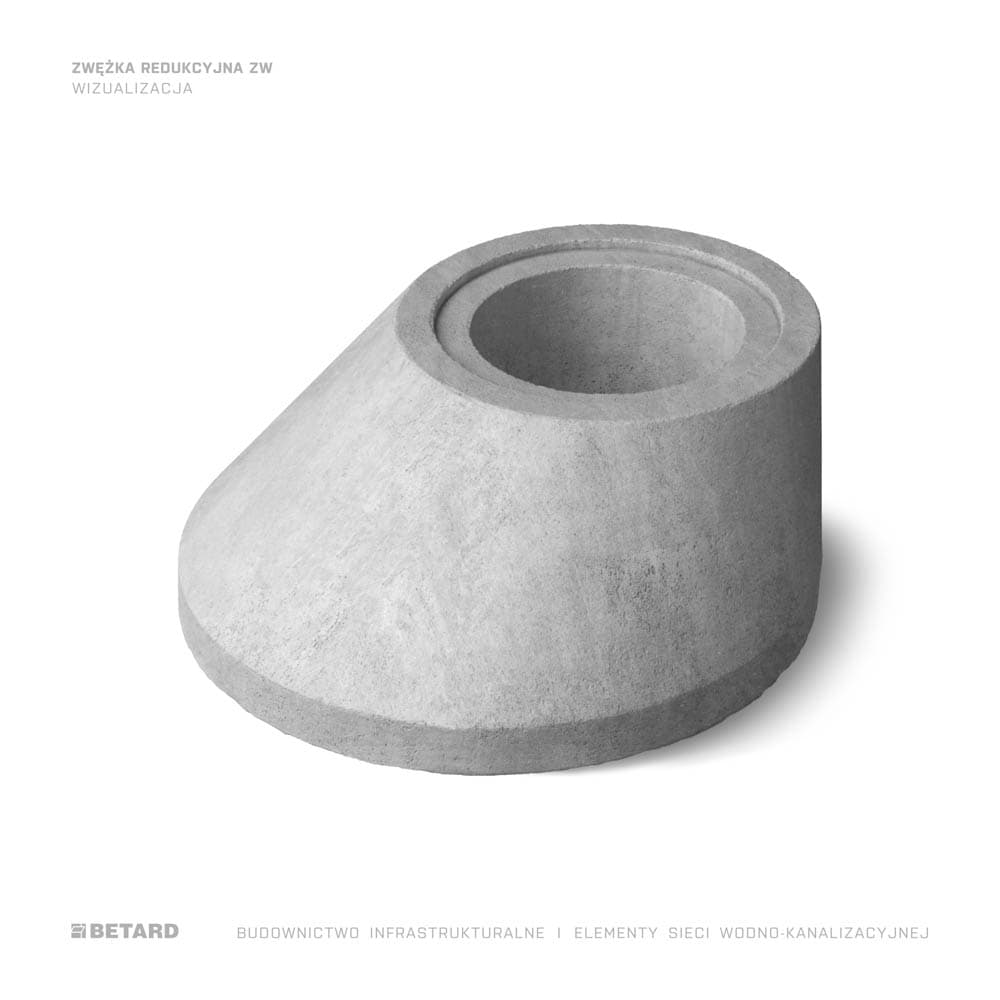

Zwężka redukcyjna ZW - wizualizacja

PRZEWIŃ ZDJĘCIE

  • Zwężka redukcyjna ZW - aksonometria
  • Zwężka redukcyjna ZW - rzut
  • Zwężka redukcyjna ZW - wizualizacja

    + WIĘCEJ

Elementy studni

Zwężka redukcyjna ZW

Zwężka redukcyjna stanowi zakończenie studni. Wymiary zamków zwężki i ich rodzaj jest taki sam jak pozostałych elementów składowych studni. Montowane są w nich fabrycznie stopnie złazowe. Do montażu studni stosuje się uchwyty szczękowe samozaciskowe.

Zakres stosowania

  • → Studzienki kanalizacyjne

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

PARAMETRY TECHNICZNE

TypŚrednica DN (mm)Średnica Dz (mm)Wysokość h (mm)Grubość wnęki t (mm)Średnica d2 (mm)Grubość S (mm)Waga (mm)
1000/625/6001000124060070625120660
1200/625/6001200147060080625135950
1500/625/60015001800600906251501300

POBIERZ DOKUMENTY DOSTĘPNE DLA TEGO PRODUKTU

  • dwu | Długołęka | Studnie 1000
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Długołęka | Studnie 1200
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • kdwu | Długołęka | Studnie 1500 2000
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
