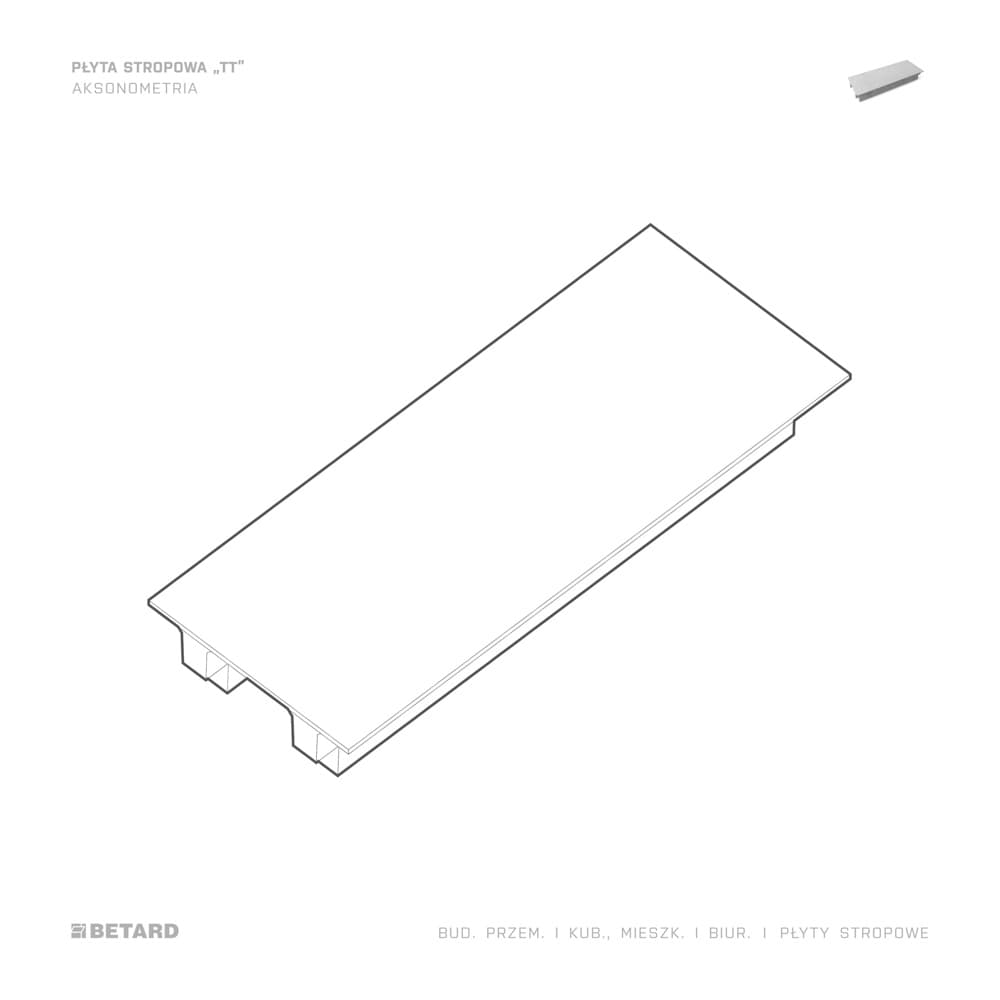

Płyty stropowe TT - aksonometria

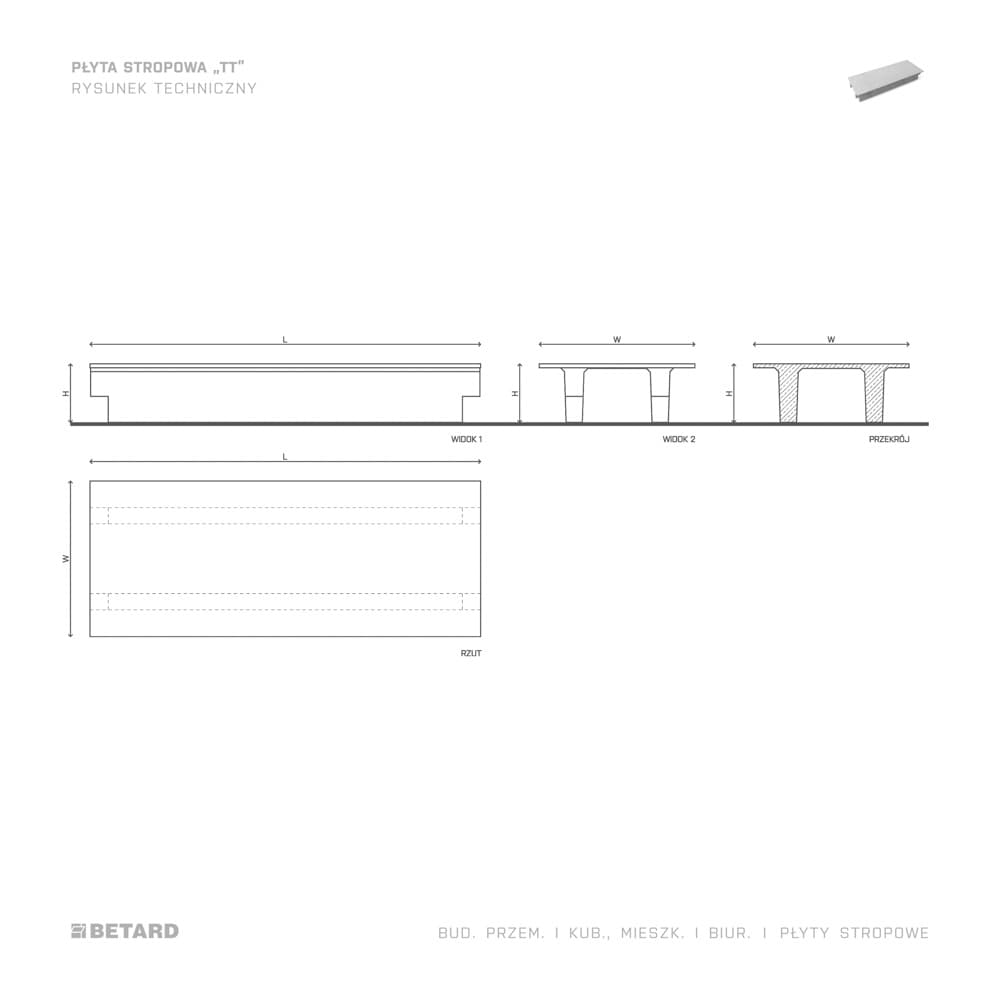

Płyty stropowe TT - rzut
Płyty stropowe TT - wizualizacja

PRZEWIŃ ZDJĘCIE

  • Płyty stropowe TT - aksonometria
  • Płyty stropowe TT - rzut
  • Płyty stropowe TT - wizualizacja

    + WIĘCEJ

Elementy stropowe

Płyta stropowa TT

Płyty TT to elementy konstrukcyjne przeznaczone do wykonywania stropów o dużych rozpiętościach oraz znacznych obciążeniach użytkowych. Elementem nośnym układu są belki (żebra) ze strunami sprężającymi, które powiązane są z elementem płytowym. Płyty TT zbierają obciążenie z powierzchni konstrukcji i przekazują je jako wartość rozłożoną sił na belki i ściany. Płyty TT stosowane są zwykle tam, gdzie zastosowania nie znajdują płyty HCU. Płyty TT mogą uzyskiwać większe nośności, a także zapewniają większe możliwości otworowania.

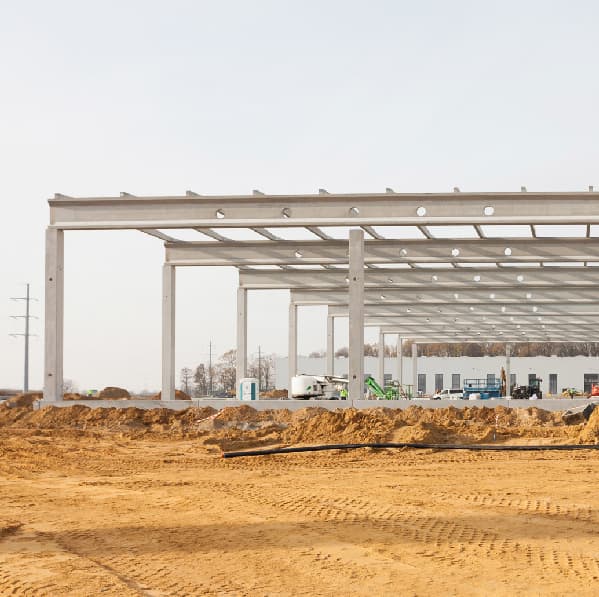

Zakres stosowania

  • Hale przemysłowe
  • Hale logistyczne

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Geometria

    Rozstaw osiowy żeber 1,2 - 1,4 m

  • Ikona przedstawiająca symbol strzałki

    Wysokość

    Wysokość żeber od 40 do 90 cm

  • Ikona przedstawiająca symbol strzałki

    Klasa betonu

    Beton min. klasy C50/60

  • Ikona przedstawiająca symbol strzałki

    Stal zbrojeniowa

    Stal zbrojeniowa AIIN, sprężająca Y1860

  • Ikona przedstawiająca symbol strzałki

    Parametry

    Możliwe duże rozpiętości i obciążenia

  • Ikona przedstawiająca symbol strzałki

    Otworowanie

    Większa swoboda przy projektowaniu otworowania względem stropów z płyt kanałowych

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

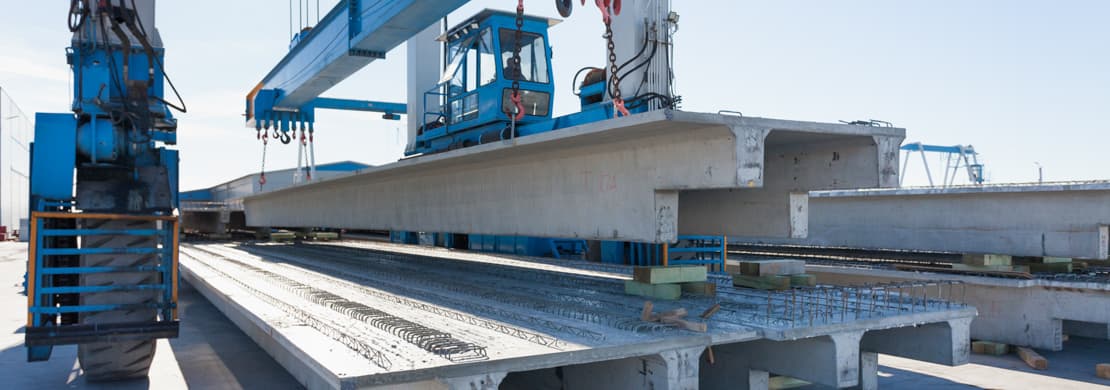

Proces produkcji plyt stropowych TT

Proces produkcji płyt stropowych TT

Płyty TT wykonujemy na specjalnych liniach technologicznych przeznaczonych do produkcji elementów sprężonych. Zbrojenia płyt TT wykonujemy dwuetapowo. W pierwszym etapie wykonywane są kompletne zbrojenia żeber, przez które przeciągane są struny i rozpinane na blokach oporowych. Po wykonaniu naciągu wstępnego wykonywane są zbrojenia płyt. Naciąg do docelowej siły odbywa się przed betonowaniem przy użyciu dedykowanych do tego pras naciągowych. Po uzyskaniu odpowiedniej wytrzymałości betonu następuje zwolnienie naciągu i przekazanie sił na beton.

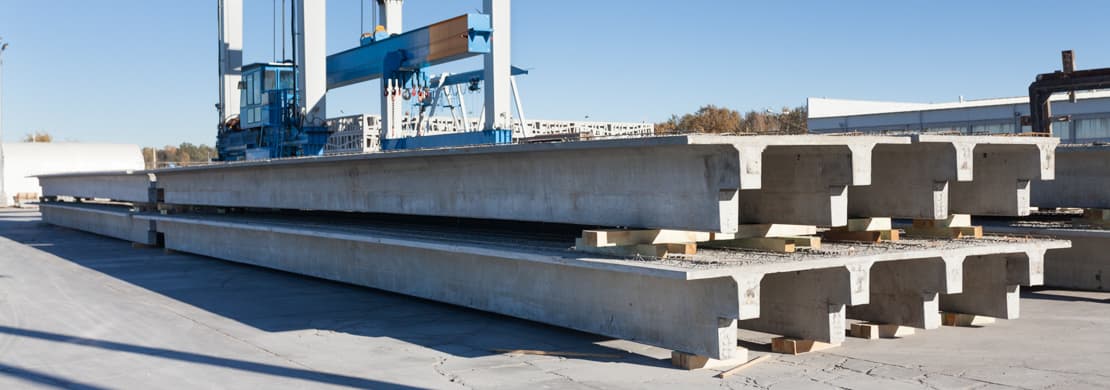

Mozliwosci produkcyjne plyt stropowych TT

Możliwości produkcyjne płyt stropowych TT

Długość wykonywanych elementów na ogół wynosi od 6 do 24 m. Spodnia część gładka od szalunku. W produkcji płyt stosujemy beton w klasie minimum C50/60, a stal zbrojeniową klasy AIIIN i sprężającą Y1860 S7. W żebrach płyt mogą być umieszczone akcesoria do połączenia z innymi elementami.

Mozliwosci projektowe plyt stropowych TT

Możliwości projektowe płyt stropowych TT

Płyty TT przyjmowane są do schematów statecznych jako belki swobodnie podparte. Projektujemy płyty o wysokość żeber od 40 do 90 cm oraz rozstawie osiowym żeber co 1,2 - 1,4 m (zależność od szerokości stosowanych żeber nośnych).

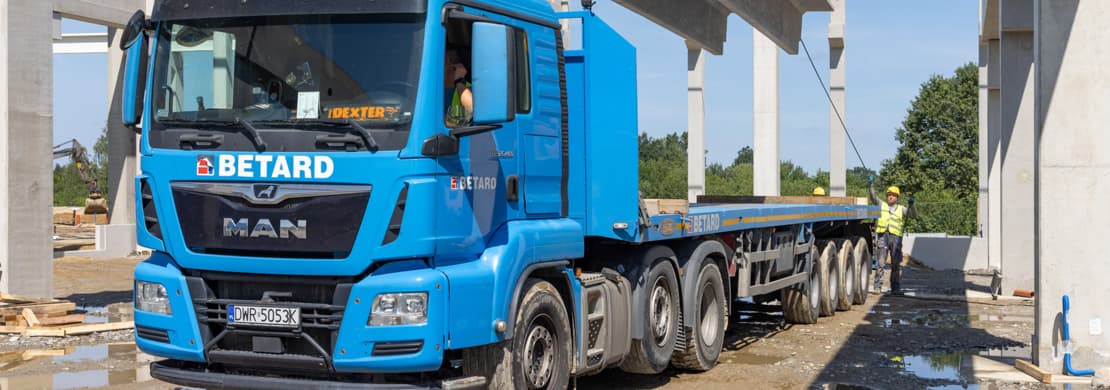

Transport plyt stropowych TT

Transport płyt stropowych TT

Do transportu długich płyt TT stosuje się naczepy o regulowanej długości, tzw. rozciągi z tylnymi osiami skrętnymi.

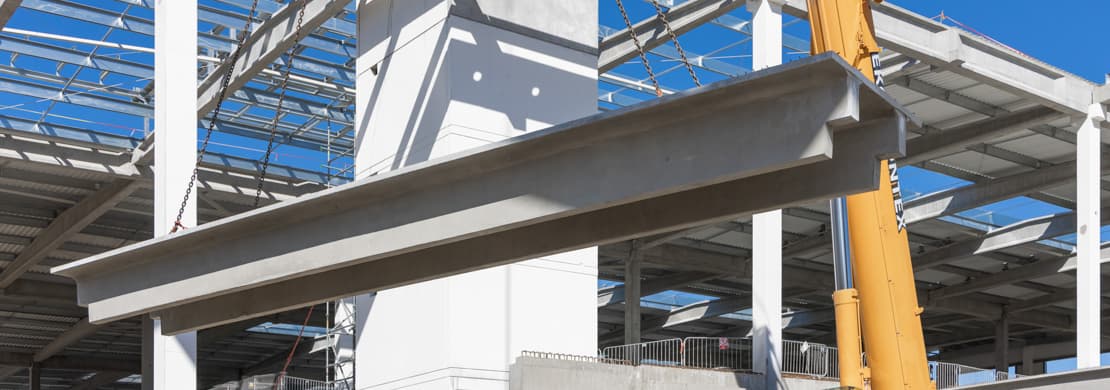

Montaz plyt stropowych TT

Montaż płyt stropowych TT

Płyty TT montowane są za pomocą specjalistycznego sprzętu i podnoszone za pomocą zawiesi zaczepionych do haków montażowych. Po ułożeniu płyt na stropie, powierzchnia jest dozbrajana, ułożony zostaje nadbeton. Płyty TT opierane są na półkach belek typu „odwrócone T” końcami żeber, z podcięciem lub bez. Możliwe jest również oparcie za pośrednictwem systemowych kształtowników stalowych wypuszczonych jako wsporniki w górnych końcach belek.

(1)

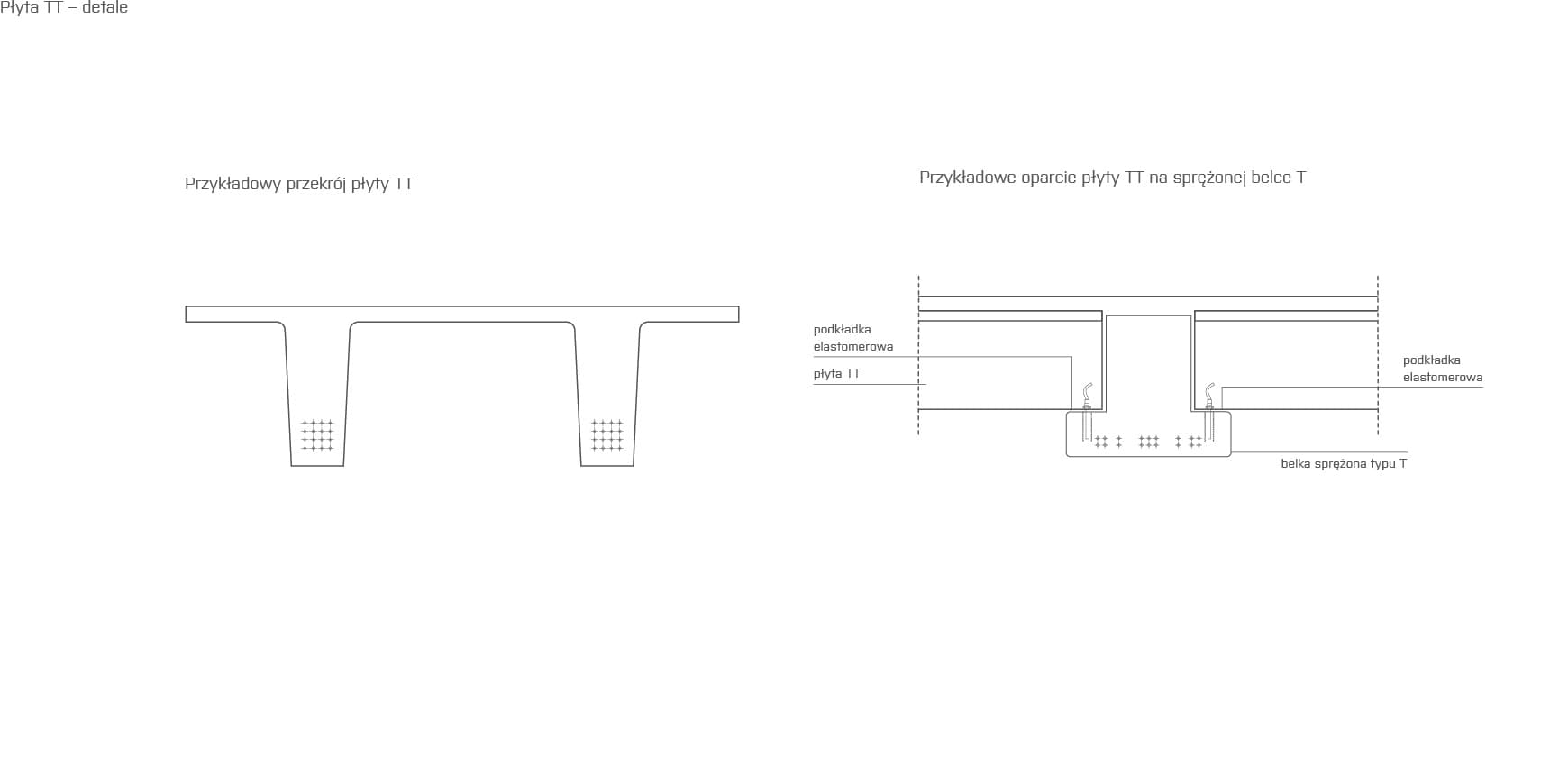

DETALE TECHNICZNE
