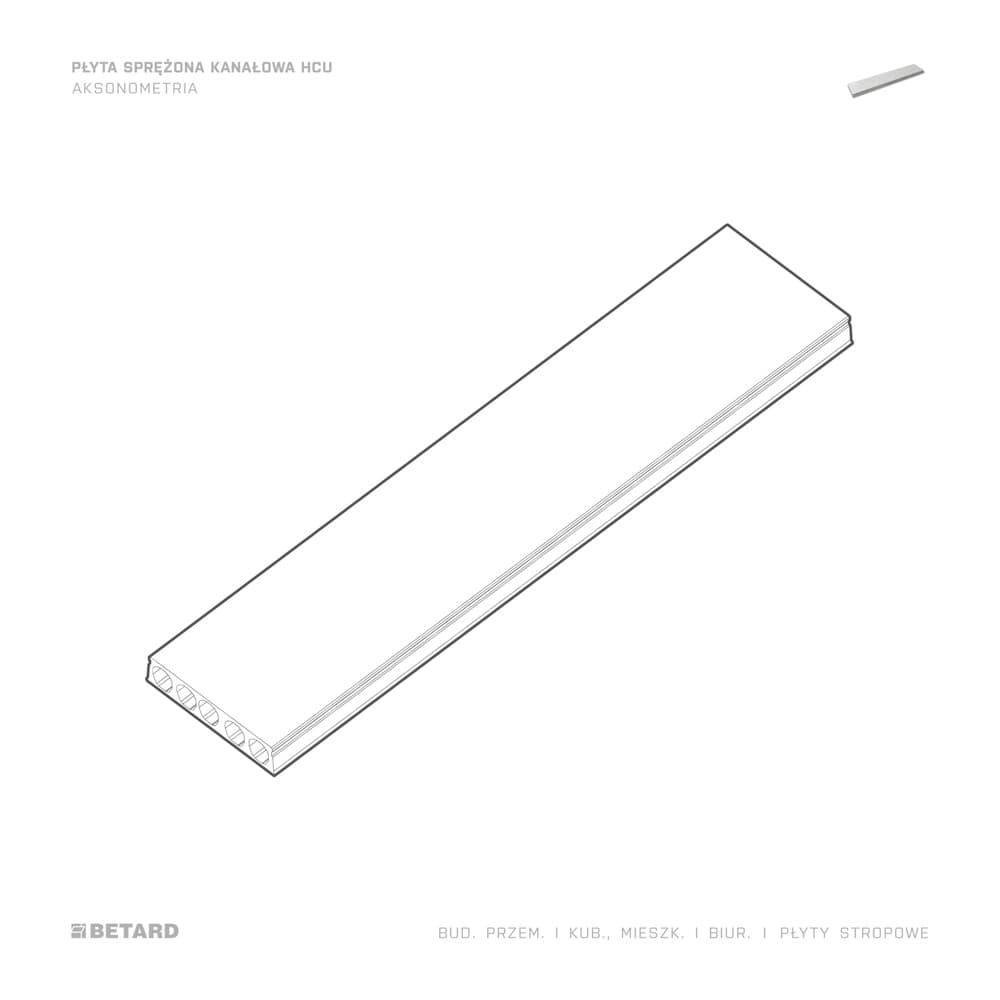

Płyta kanałowa sprężona HCU - aksonometria

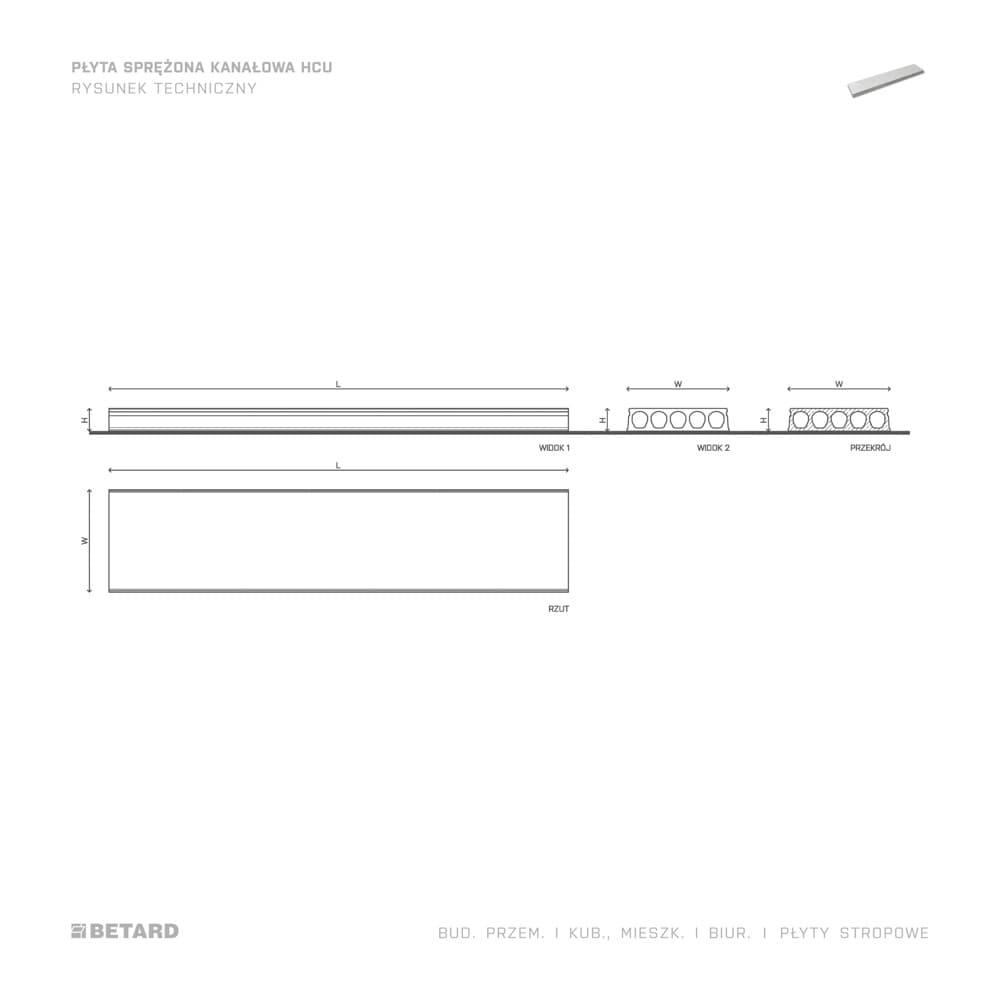

Płyta kanałowa sprężona HCU - rzut
Płyta kanałowa sprężona HCU - wizualizacja

PRZEWIŃ ZDJĘCIE

  • Płyta kanałowa sprężona HCU - aksonometria
  • Płyta kanałowa sprężona HCU - rzut
  • Płyta kanałowa sprężona HCU - wizualizacja

    + WIĘCEJ

Elementy stropowe

Płyta kanałowa sprężona HCU

Sprężone płyty stropowe HCU znajdują szerokie zastosowanie m.in. w budynkach przemysłowych ze względu na osiąganie dużych nośności oraz przenoszenie dużych obciążeń, przy niewielkim ciężarze własnym.

Zakres stosowania

  • → Hale logistyczne
  • → Hale magazynowe

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Nośność

    Duża nośność stropów przy stosunkowo małej wysokości konstrukcyjnej (duża smukłość)

  • Ikona przedstawiająca symbol strzałki

    Rozpiętość

    Możliwe zastosowanie dużych rozpiętości nawet do 19 mb

  • Ikona przedstawiająca symbol strzałki

    Ognioodporność

    wysoka ognioodporność do REI240, bez jakichkolwiek dodatkowych zabezpieczeń powierzchni

  • Ikona przedstawiająca symbol strzałki

    Ciężar

    Stosunkowo niski ciężar konstrukcji

  • Ikona przedstawiająca symbol strzałki

    Montaż

    Szybki montaż (oferujemy możliwość wypożyczenia trawersu)

  • Ikona przedstawiająca symbol strzałki

    Modułowość

    Standardowa modułowość produktu - 120 cm szerokości

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

Proces produkcyjny sprężonych płyt kanałowych HCU

Proces produkcji płyt stropowych HCU

Płyty kanałowe sprężone wykonujemy na specjalnych liniach technologicznych przeznaczonych do produkcji elementów sprężonych. Produkcję płyt rozpoczyna się od ułożenia splotów sprężających o określonej sile naciągu i ilości dla każdego wariantu zbrojenia. Element poddawany sprężeniu ma struny umiejscowione w dolnej (w niektórych przypadkach również w górnej) części przekroju, aby równoważyć działające obciążenia konstrukcji. Naciąg cięgien (strun) odbywa się przed betonowaniem, przez zewnętrzne elementy oporowe. Formowanie płyt odbywa się poprzez wytłaczanie mieszanki betonowej. Po obróbce cieplnej oraz uzyskaniu odpowiedniej wytrzymałości betonu następuje zwolnienie naciągu i przekazanie sił na beton, a następnie cięcie płyt na żądaną długość.

Możliwości produkcyjne sprężonych płyt kanałowych HCU

Możliwości produkcyjne płyt stropowych HCU

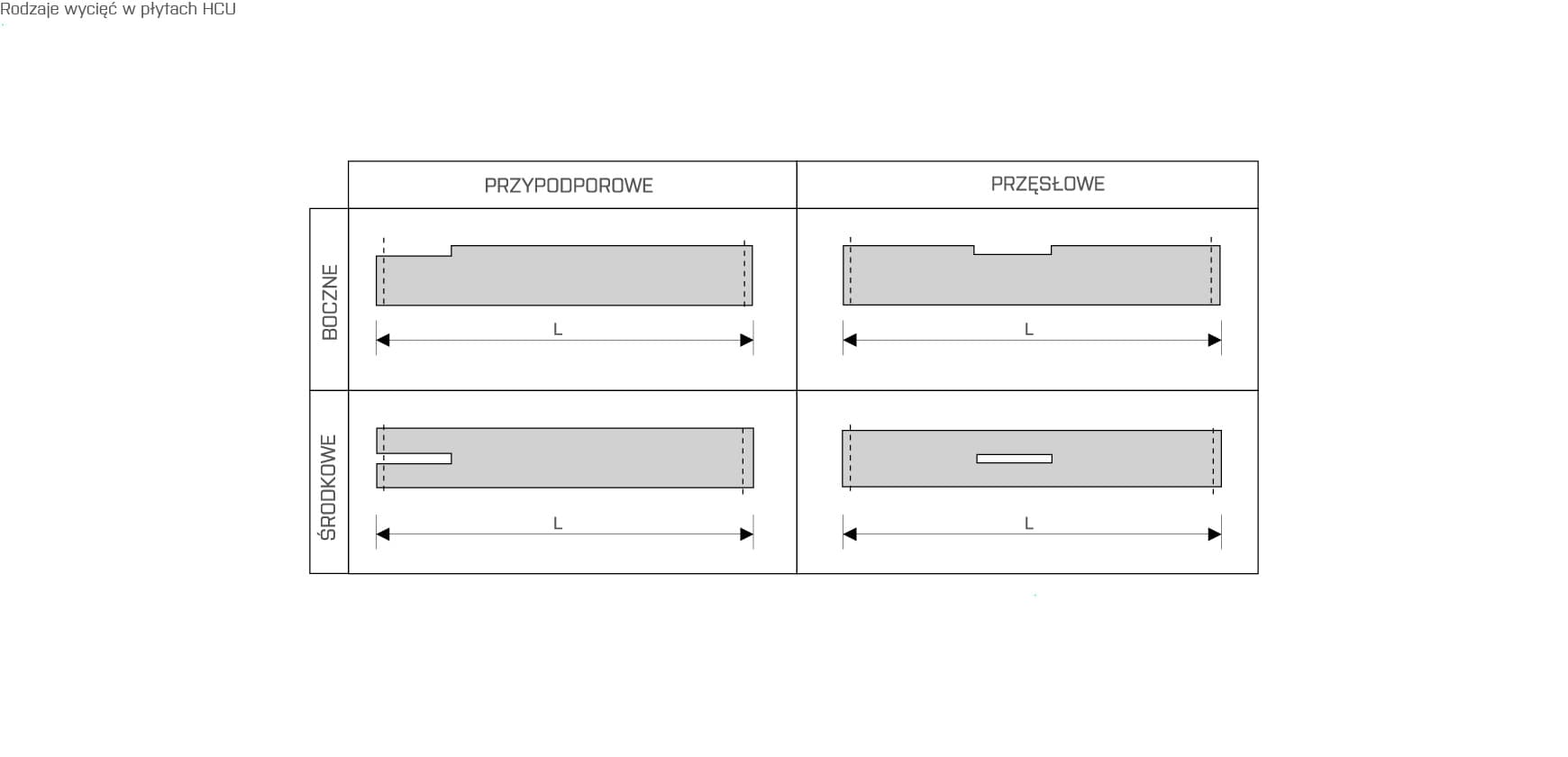

Strunobetonowe płyty stropowe HCU produkowane w naszym zakładzie mają grubość 160 ÷ 500 mm. W podstawowej ofercie znajduje sześć grubości płyt (160, 200, 265, 320, 400, 500 mm) w dwóch klasach odporności: REI 60 oraz REI 120. W przypadku płyty o wysokości 320 mm, istnieje możliwość uzyskania klasy odporności REI 240. Posiadamy 6 stołów do produkcji płyt HCU, każdy o długości 150 m. Każdy z elementów może mieć długość nawet 19 m. W płytach możliwe jest wykonanie prostokątnych wycięć przypodporowych lub przęsłowych jako wycięcia boczne lub środkowe. Wykonanie wycięć dopuszczalne jest tylko w płytach pełnych, niedociętych uprzednio podłużnie.

Możliwości projektowe sprężonych płyt kanałowych HCU

Możliwości projektowe płyt stropowych HCU

W przypadku elementów sprężonych standardowo stosowane są sploty ze stali Y1860 oraz stal zbrojeniowa. Beton powinien mieć co najmniej klasę C50/60. W płytach mogą zostać zaprojektowane otwory i wycięcia zgodnie z warunkami otworowania w płytach kanałowych. Można wykonać wycięcia przypodporowe i przęsłowe - boczne i środkowe - wg instrukcji HCU zakładu prefabrykacji.

Transport sprężonych płyt kanałowych HCU

Transport płyt stropowych HCU

Płyty HCU transportowane są samochodami z platformami, których długość nie może być krótsza niż długość przewożonego elementu. Prefabrykaty należy układać w pozycji poziomej w stosach, w sposób analogiczny jak podczas składowania, tzn. oddzielając je od siebie specjalnymi przekładkami drewnianymi, przy czym, w przypadku przewożenia dwóch stosów płyt obok siebie na jednej platformie, wskazane jest zwieńczenie obydwu stosów co najmniej jedną płytą wiążącą obydwa stosy (ułożoną na środku). Takie ułożenie płyt poprawia stabilność ładunku podczas jazdy. Wysokość stosu będzie na ogół ograniczona ładownością środka transportu. Płyty należy zabezpieczyć przed zsunięciem się z platformy poprzez ustabilizowanie ładunku linami lub pasami.

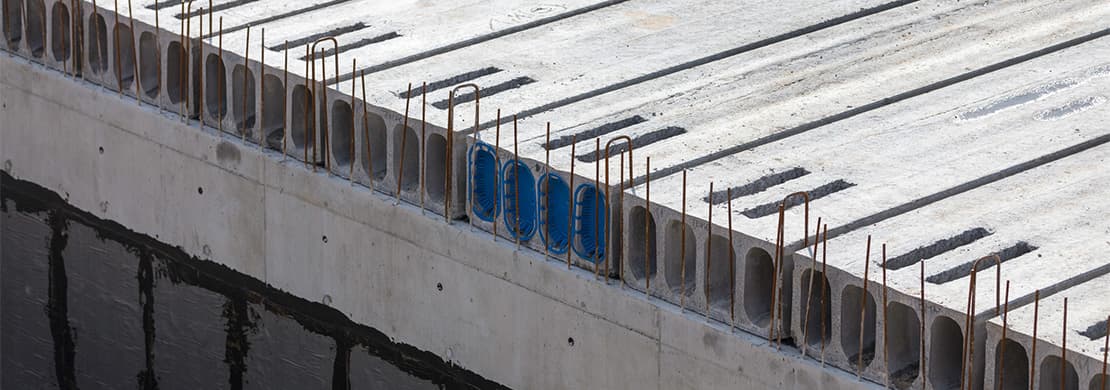

Montaż sprężonych płyt kanałowych HCU

Montaż płyt stropowych HCU

Płyty muszą być oparte równomiernie na całej swojej szerokości. Montaż płyt należy prowadzić na podstawie schematu układu płyt, opracowanego w ramach dokumentacji wykonawczej. Płyty należy opierać na warstwie zaprawy cementowej, co najmniej M5 lub specjalnie przeznaczonych do tego celu podkładach z tworzyw sztucznych, zgodnie z założeniami projektowymi. Przed betonowaniem należy sprawdzić, czy każda płyta posiada zaślepki chroniące przed przedostaniem się mieszanki betonowej do kanałów. Montaż płyt kanałowych wykonuje się z użyciem belki trawersowej wyposażonej w specjalne uchwyty szczękowe zakleszczające się na krawędziach płyty. W przypadku płyt ciętych wzdłużnie lub z wycięciami montaż odbywa się za pomocą pasów przymocowanych do trawersu lub haków zabetonowanych w płycie.

(3)

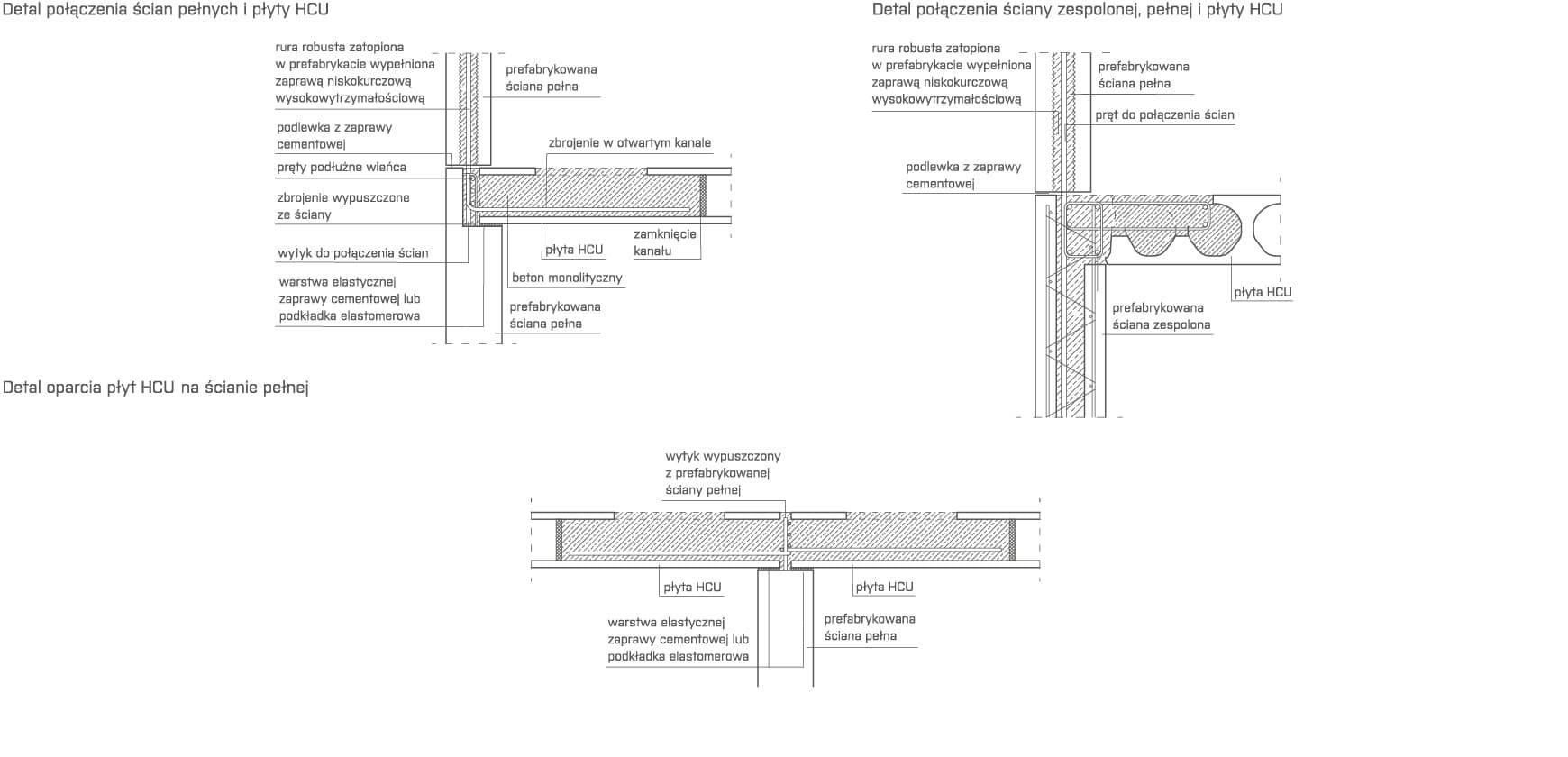

DETALE TECHNICZNE

PARAMETRY TECHNICZNE

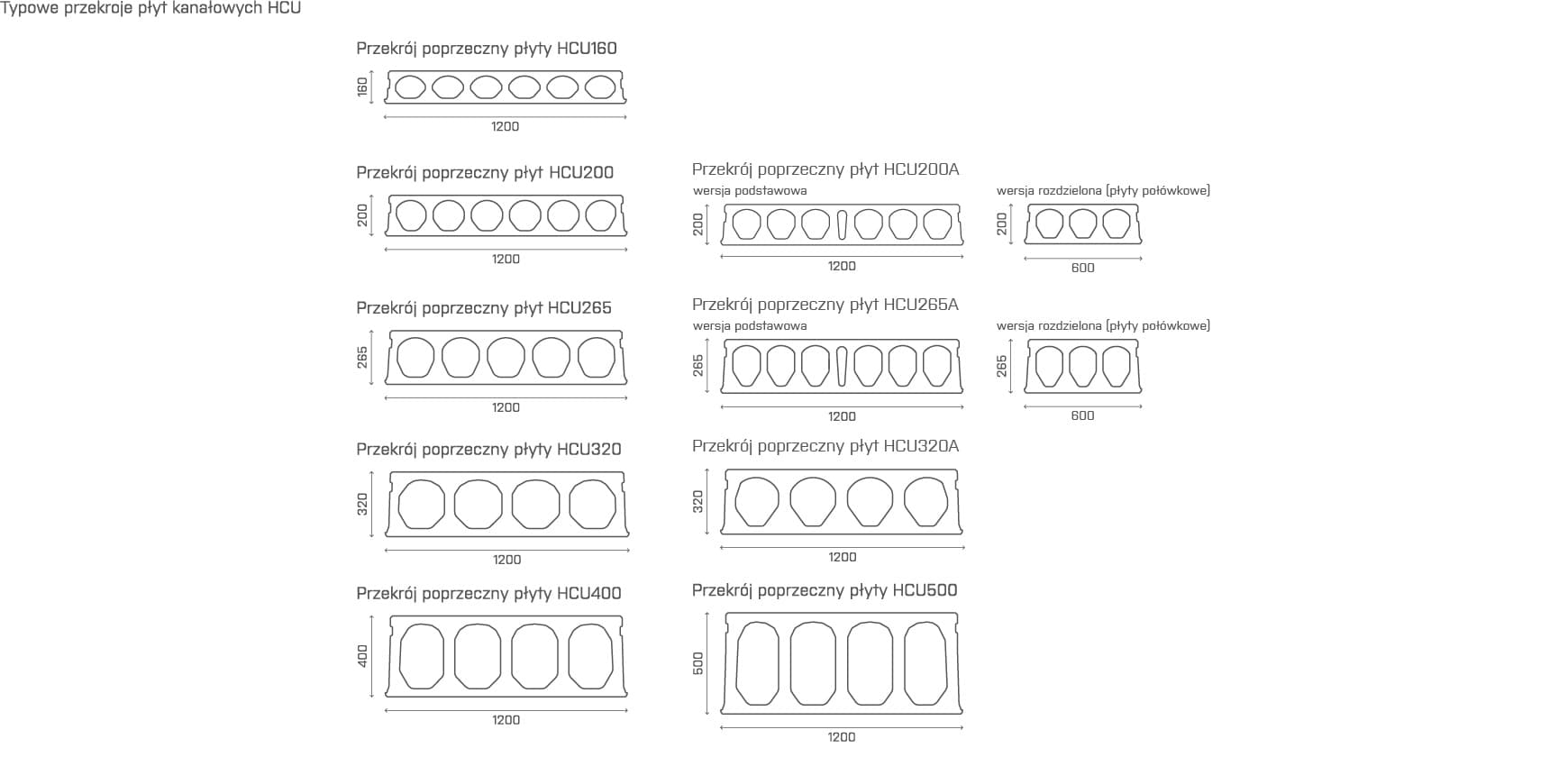

TypWysokość (cm)Szerokość (cm)Zakres rozpiętości (m)Odporność ogniowa
HCU16016012002-9REI60
HCU20020012002-11 REI60, REI120
HCU200A200600/1200 2-11REI60, REI120
HCU265 26512003-13REI60, REI120
HCU265A265600/12003-13REI60, REI120
HCU32032012003-16REI60, REI120
HCU320A32012003-16REI240
HCU40040012003-18REI60, REI120
HCU50050012003-20REI60, REI120
