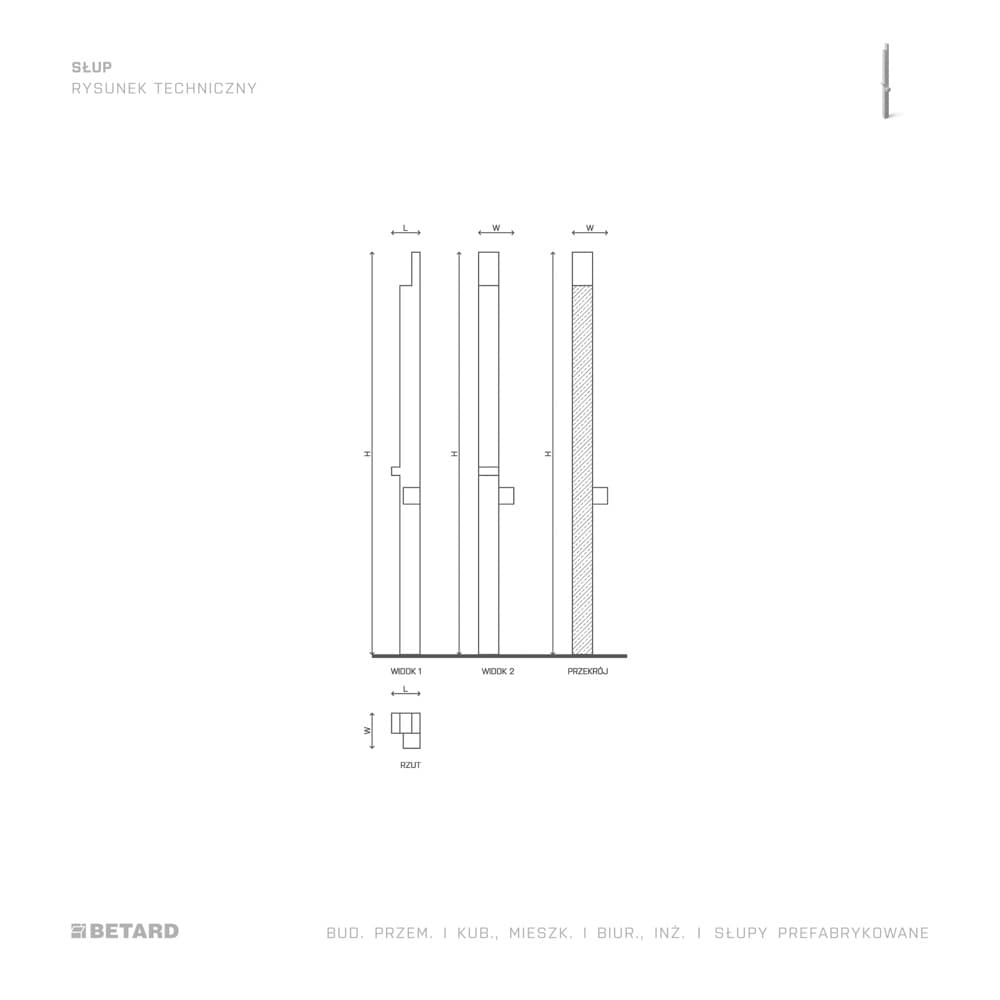

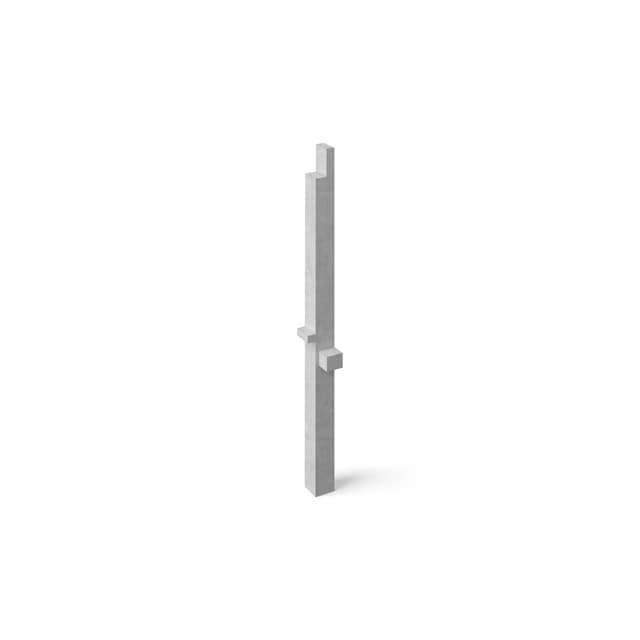

Słup żelbetowy, prefabrykowany - profil

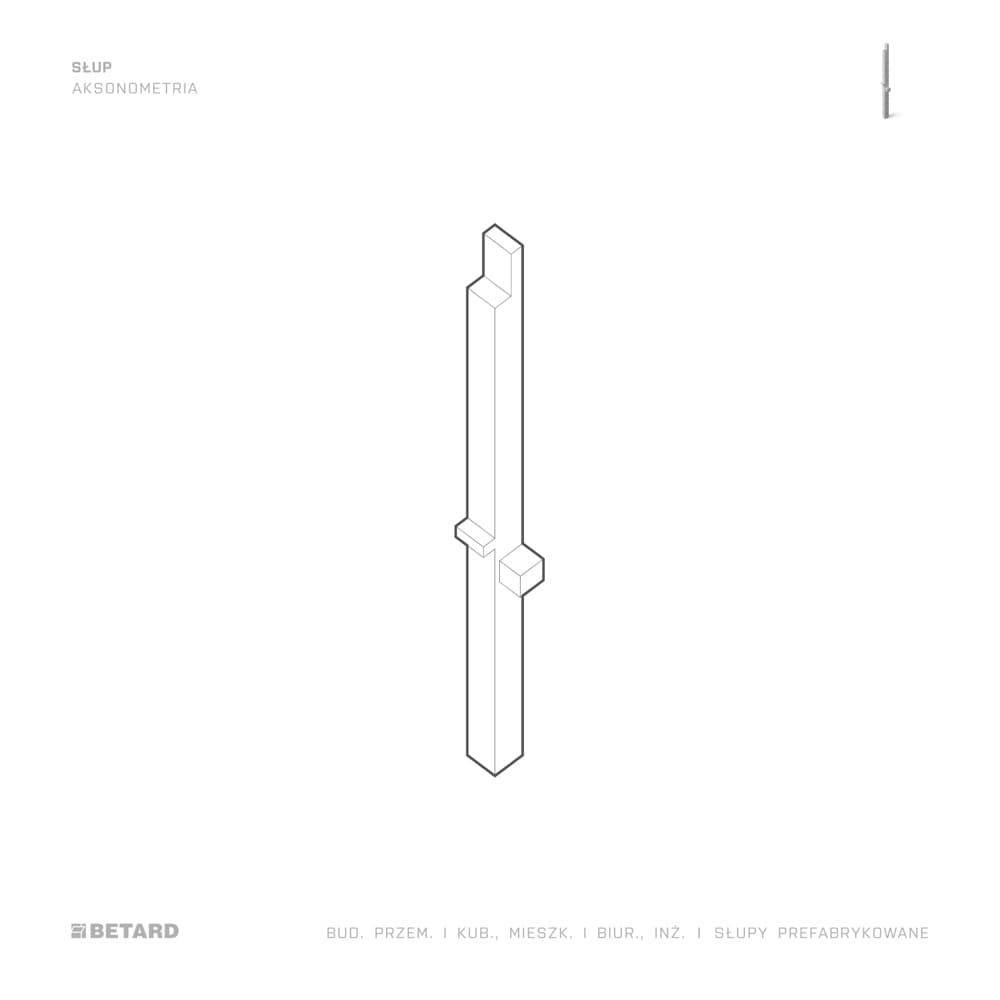

Słup żelbetowy, prefabrykowany - aksonometria

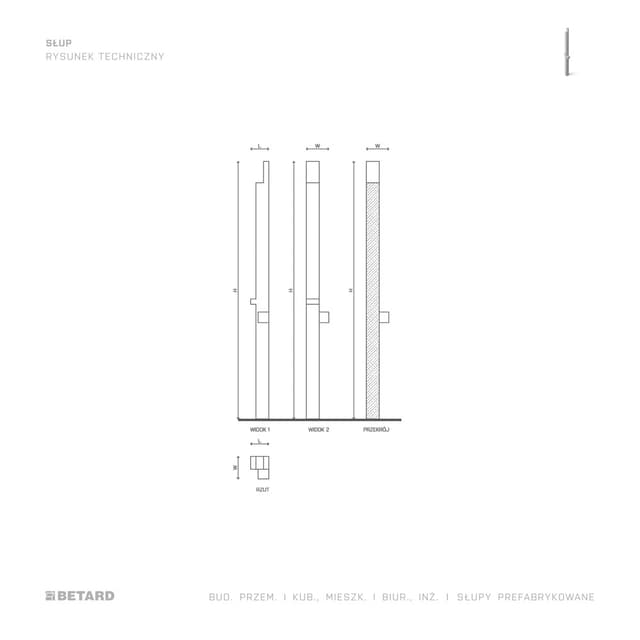

Słup żelbetowy, prefabrykowany - rzut

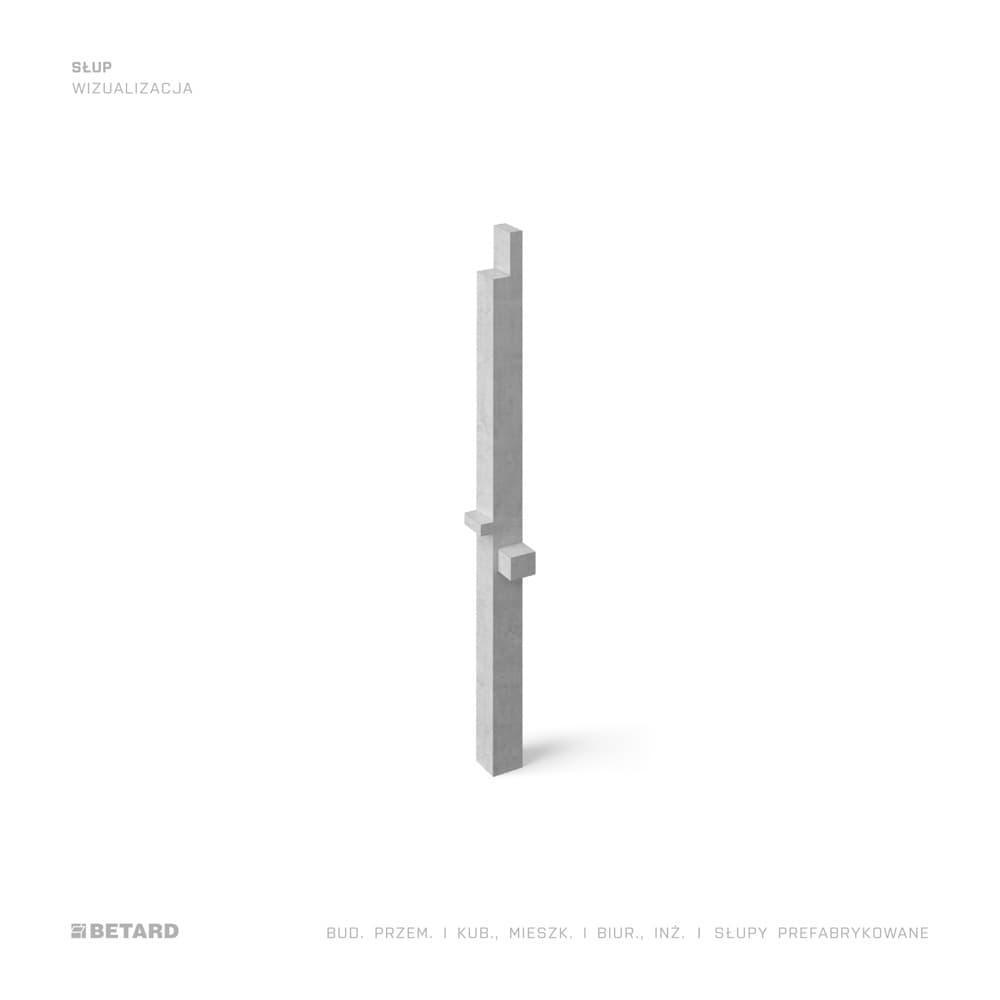

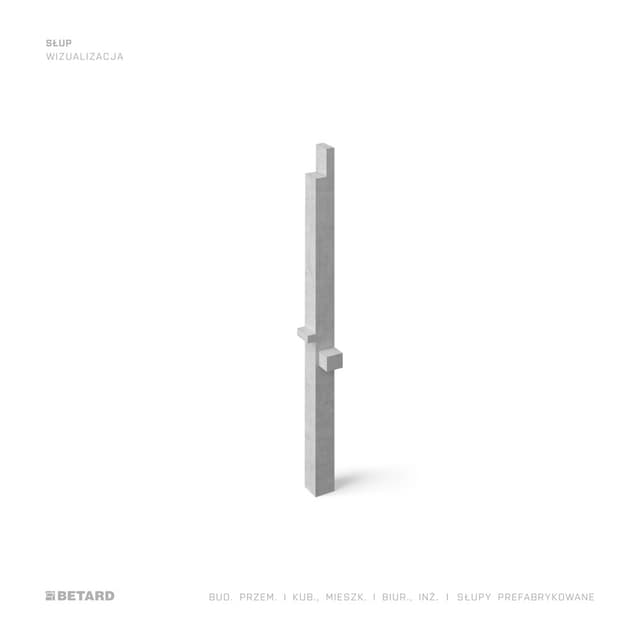

Słup żelbetowy, prefabrykowany - wizualizacja

PRZEWIŃ ZDJĘCIE

  • Słup żelbetowy, prefabrykowany - aksonometria
  • Słup żelbetowy, prefabrykowany - rzut
  • Słup żelbetowy, prefabrykowany - wizualizacja

    + WIĘCEJ

Słupy

Słup żelbetowy

Słupy prefabrykowane to prętowe, pionowe elementy nośne, pracujące głównie na ściskanie. W budownictwie przemysłowym słupy wraz z dźwigarami są częścią podstawowego układu konstrukcyjnego obiektu halowego. W zależności od stopnia skomplikowania projektu, mogą przejmować obciążenia od suwnic, stropów pośrednich i urządzeń technologicznych.

Zakres stosowania

  • → Obiekty w układach konstrukcyjnych słupowo-stropowych
  • → Hale magazynowe
  • → Hale produkcyjne

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    SZYBKOŚĆ

    Szybkość realizacji stanu surowego, skrócenie czasu trwania inwestycji

  • Ikona przedstawiająca symbol strzałki

    OGRANICZENIE PRAC

    Eliminacja prac szalunkowych i zbrojarskich na budowie

  • Ikona przedstawiająca symbol strzałki

    JAKOŚĆ

    Wysoka jakość elementów, trzy powierzchnie z formy, krawędzie fazowane

  • Ikona przedstawiająca symbol strzałki

    AKCESORIA

    Elementy mogą zawierać szyny do kotwienia warstw elewacyjnych oraz okucia stalowe do zabezpieczenia krawędzi

  • Ikona przedstawiająca symbol strzałki

    Połączenia

    Słupy łączone z fundamentem za pomocą łączników skręcanych nie wymagają stosowania podpór montażowych

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

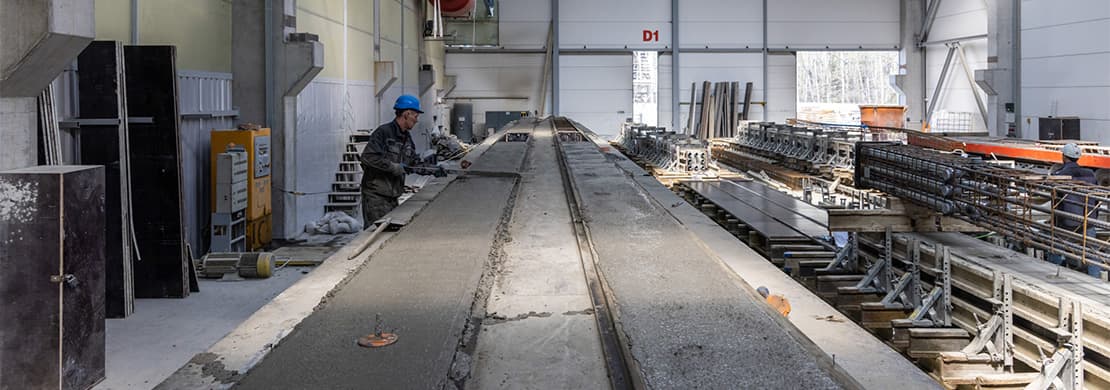

Wygładzanie powierzchni słupa betonowego w zakładzie prefabrykacji

Proces produkcji słupów

Słupy produkuje się w specjalnie przygotowanych formach o rożnych przekrojach. Elementy o przekroju prostokątnym wykonuje się w pozycji leżącej, natomiast okrągłe - w pozycji stojącej. Oprócz zaprojektowanego zbrojenia wewnątrz słupa mogą pojawić się niezbędne akcesoria takie jak: łączniki systemowe do połączenia ze ścianą, tuleje montażowe, a także systemowe podpory słupowe.

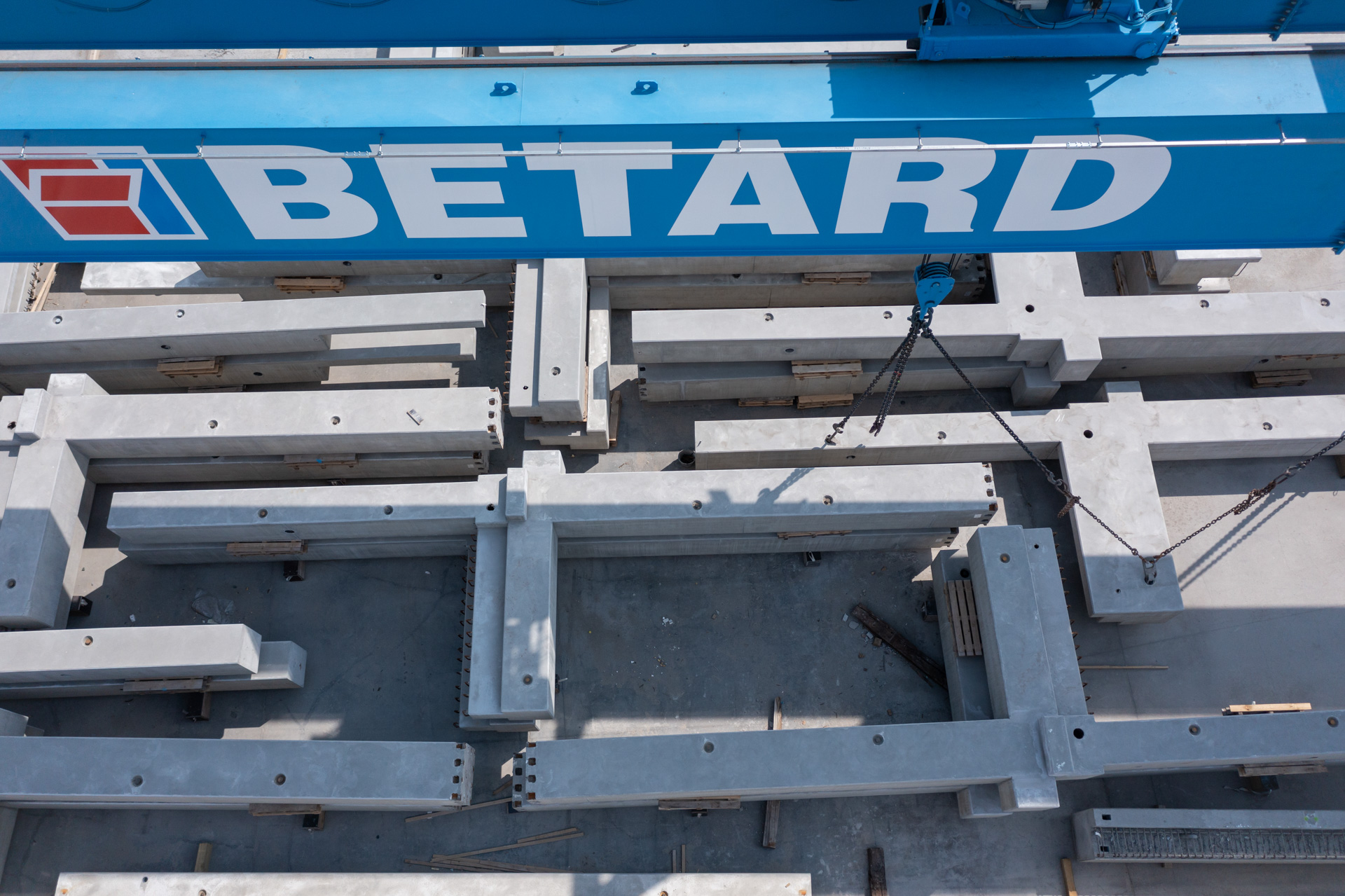

Magazyn słupów prefabrykowanych wspornikowych

Produkujemy słupy o przekroju prostokątnym, także stopniowane na wysokości. Na powierzchniach bocznych mogą mieć dodatkowo wsporniki do oparcia belek lub podciągów. Istnieje również możliwość wykonania słupów o przekroju okrągłym, pod warunkiem pozytywnego wyniku indywidualnej analizy, uwzględniającej możliwości technologiczne. W przypadku sąsiedniego położenia względem ścian, możliwe jest zamontowanie systemowych łączników w słupie do połączenia go ze ścianą. Zależnie od schematu statycznego i przeznaczenia, słupy mogą być zakończone marką głowicową, wytykami z prętów zbrojeniowych bądź gwintowanych lub wypuszczonym zbrojeniem głównym. Nasze możliwości prodykcyjne pozwalają na wykonywanie słupów o długości 30 m i masie nawet do 100 ton.

Możliwości produkcyjne słupów żelbetowych

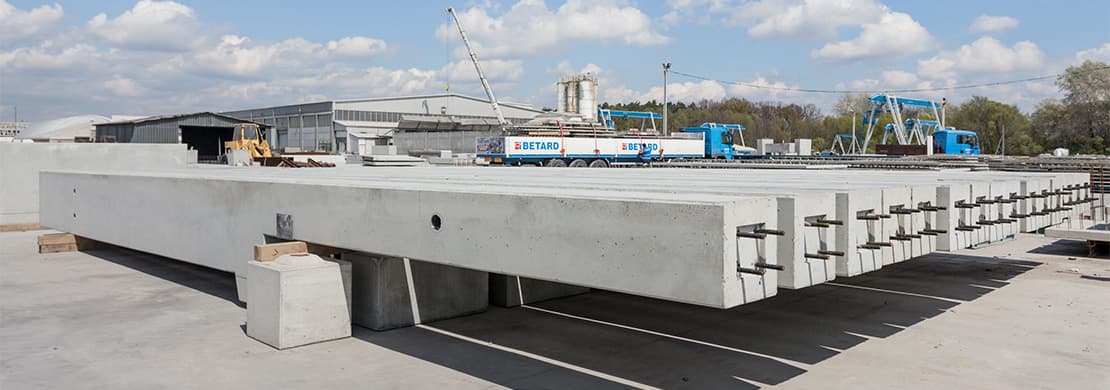

Słupy prefabrykowane, żelbetowe

Możliwości projektowe słupów żelbetowych

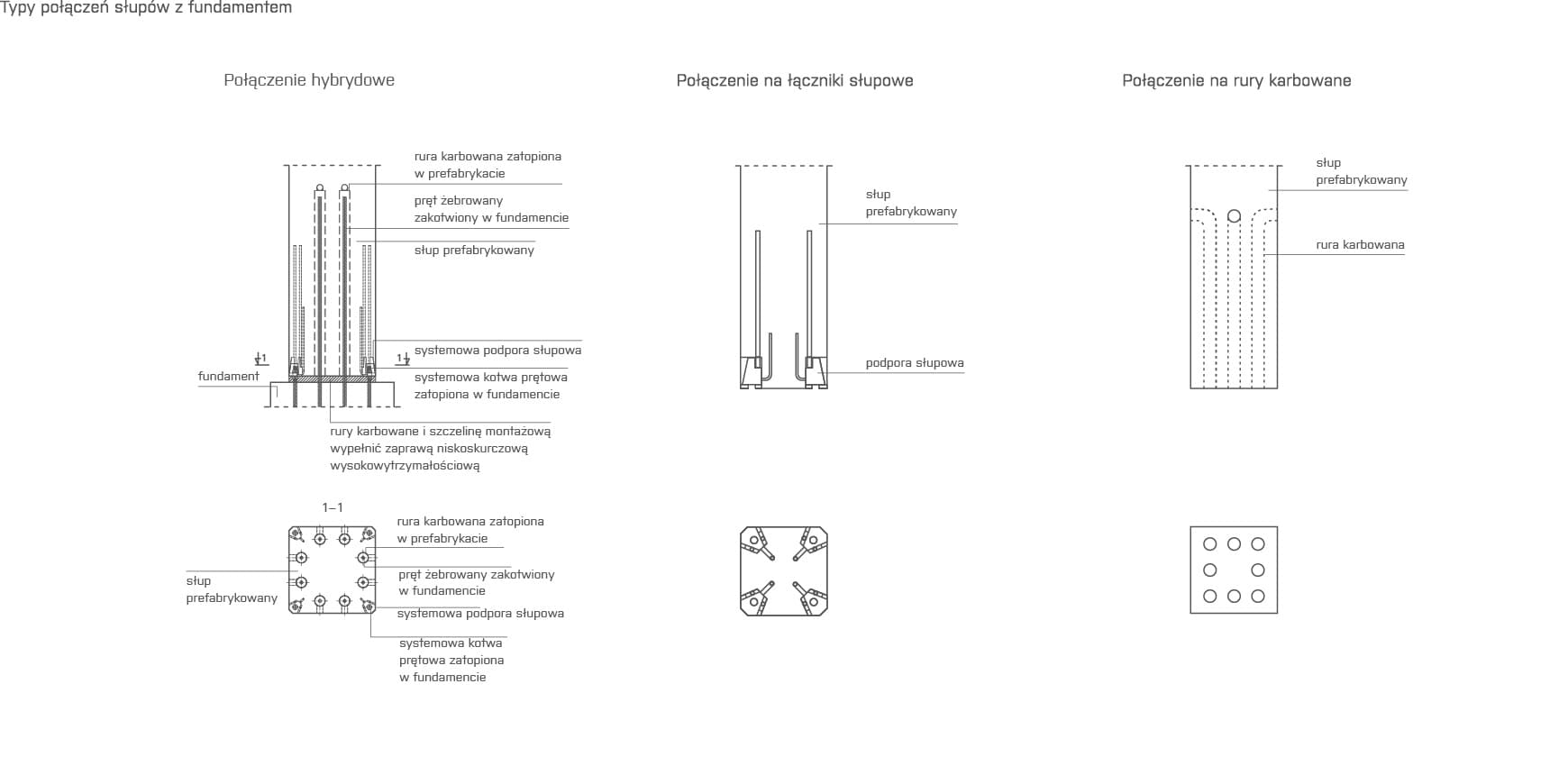

Połączenia słupów ze stopami fundamentowymi mogą być realizowane w kilku wariantach: słup z dolną częścią posiadającą „wręby” jest osadzony w stopie kielichowej; słup z zatopionymi rurami karbowanymi jest łączony ze stopą posiadającą pręty startowe (kotwione w ww. elementach poprzez masę zalewową); słup łączony ze stopą przy pomocy systemowego połączenia skręcanego. Wymiary elementów są dostosowane do wymogów technologicznych i transportowych. Słupy mogą być zaprojektowane jako wielokondygnacyjne, co wpływa na zmniejszenie kosztów konstrukcji, ze względu na redukcję złącz i elementów montażowych.

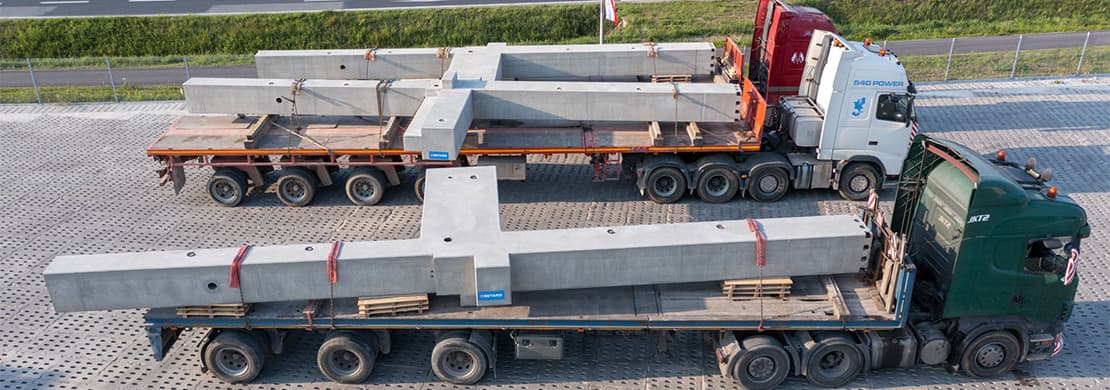

Słupy wspornikowe na platformach niskopodwoziowych

Transport słupów żelbetowych

Słupy transportowane są w pozycji poziomej (leżącej). W przypadku długich słupów konieczne może być użycie sprzętu specjalistycznego, naczep o regulowanej długości, tzw. rozciągów. W przypadku słupów do 14 m i wadze do 24 ton, transport może odbywać się na naczepach otwartych lub pod plandeką.

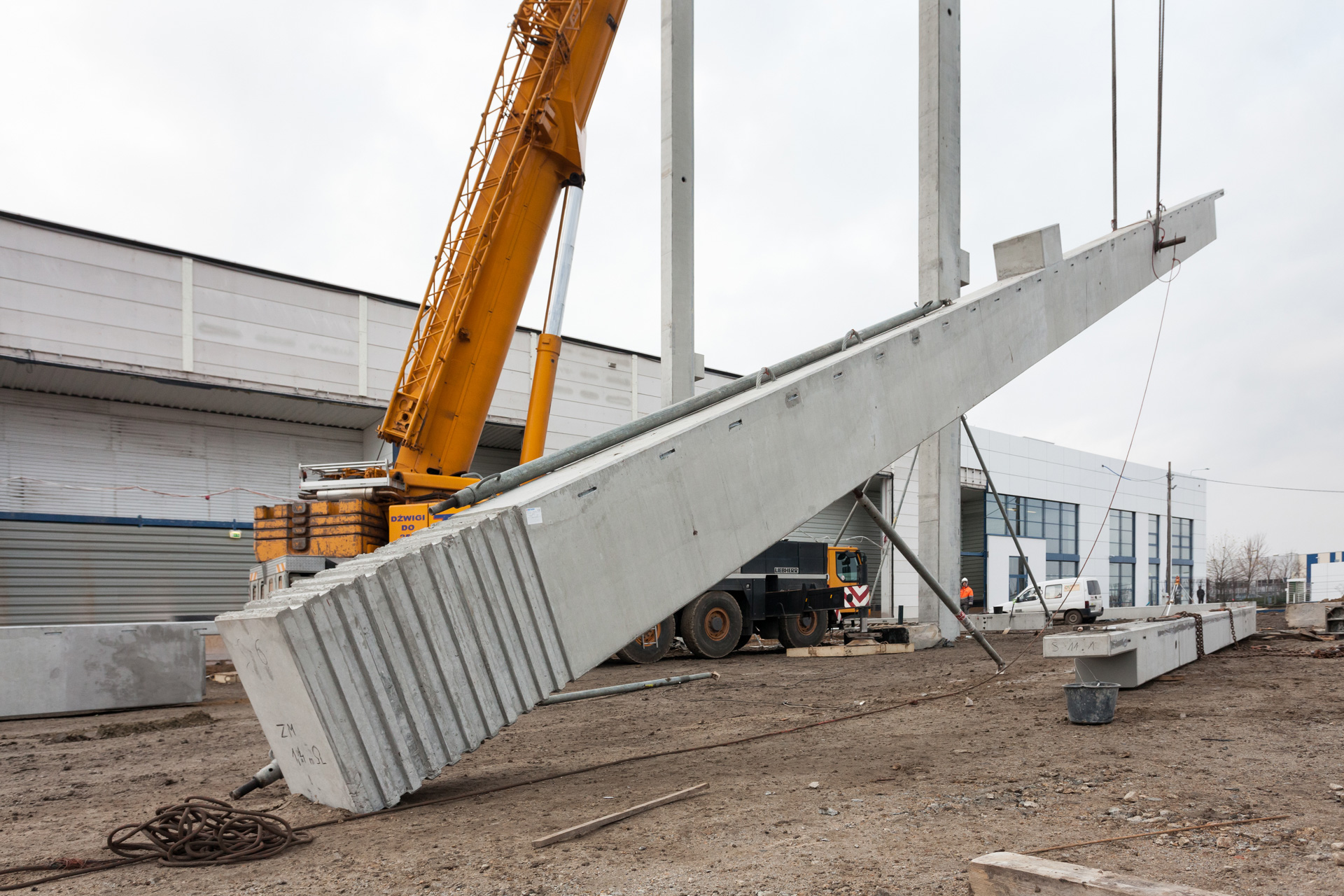

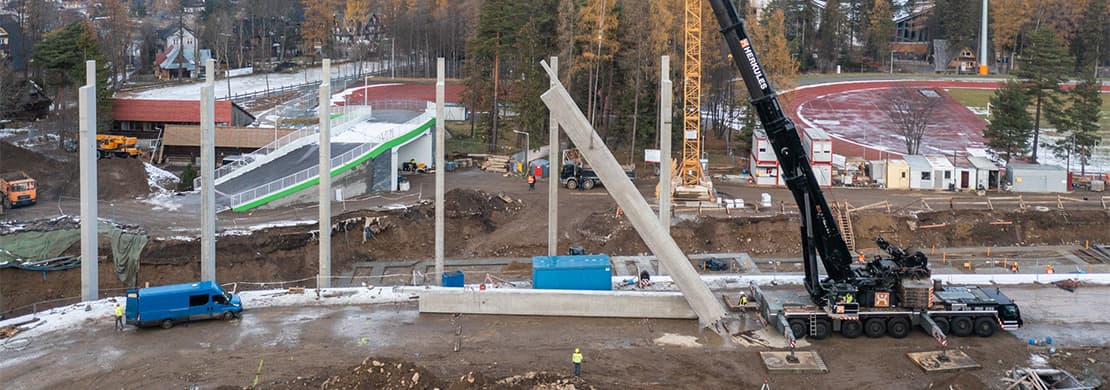

Słup żelbetowy, prefabrykowany montowany za pomocą dźwigu

Montaż słupów żelbetowych

Montaż słupów prefabrykowanych odbywa się najczęściej za pomocą prętów startowych zamocowanych w stopie fundamentowej lub systemowego połączenia skręcanego. Przy połączeniu za pomocą prętów startowych, w słupie zatopione są rury karbowane, które po nałożeniu na pręty zalewane są wysokowytrzymałościową zaprawą. W przypadku połączenia systemowego w prefabrykacie zalewa się podstawę słupa, który następnie stawiany jest na śrubach kotwiących, zatopionych w fundamencie. Na koniec wykonuje się podlewkę wypełniającą przestrzeń między podstawą słupa a powierzchnią fundamentu

(1)
