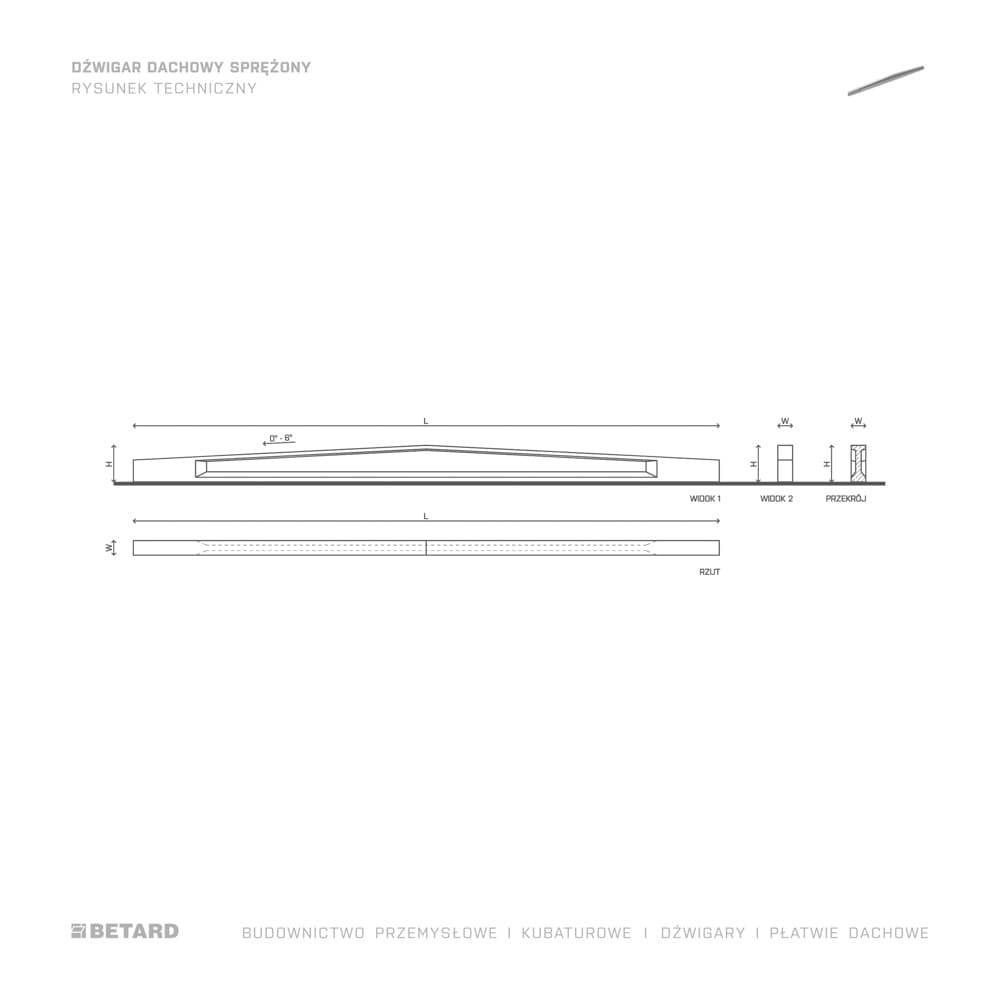

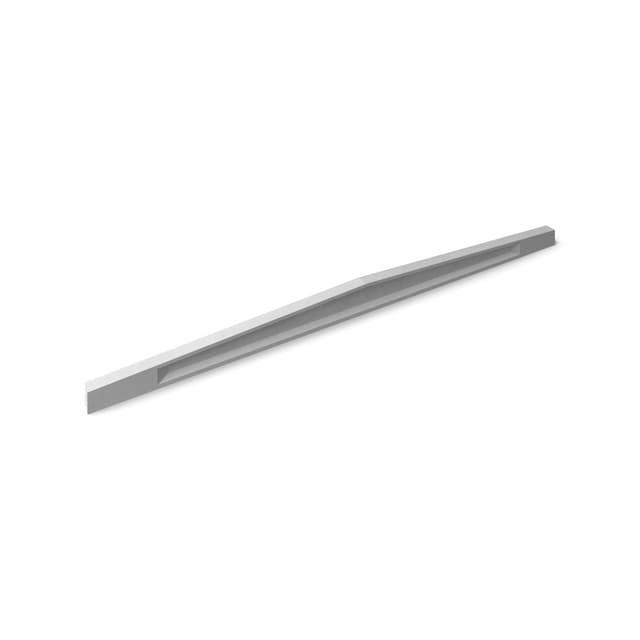

Dźwigar dachowy sprężony - profil

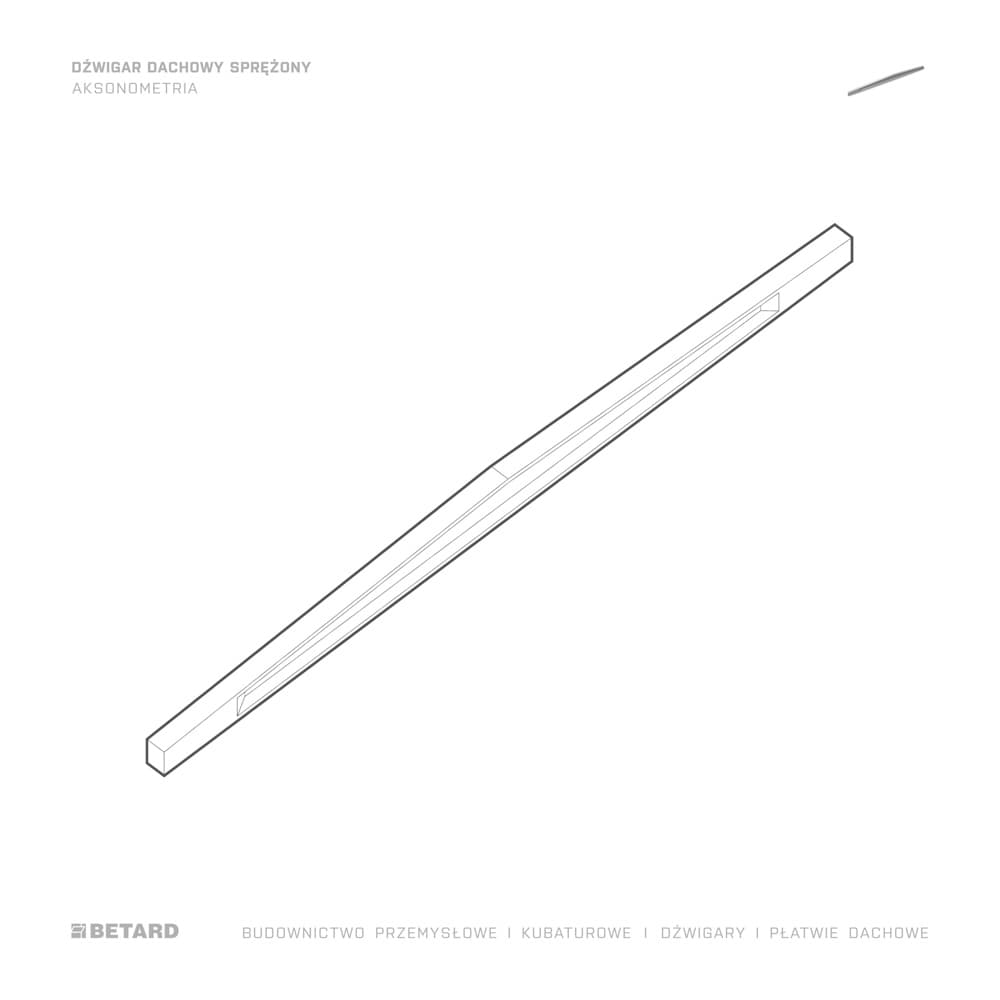

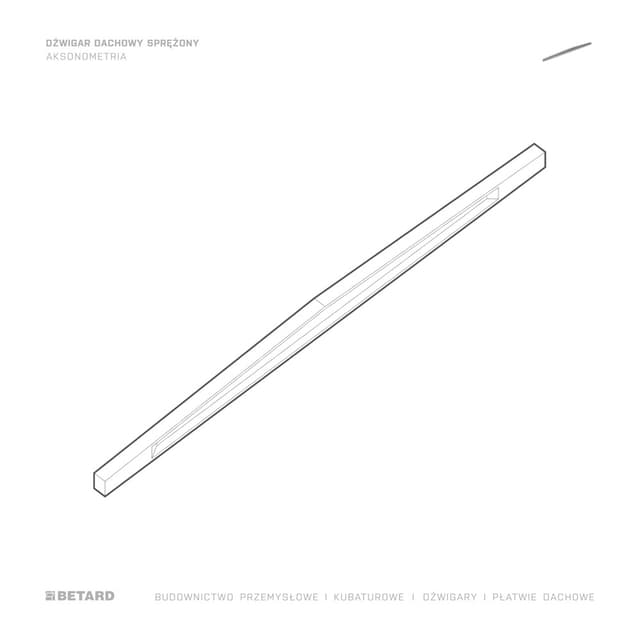

Dźwigar dachowy sprężony - aksonometria
Dźwigar dachowy sprężony - rzut

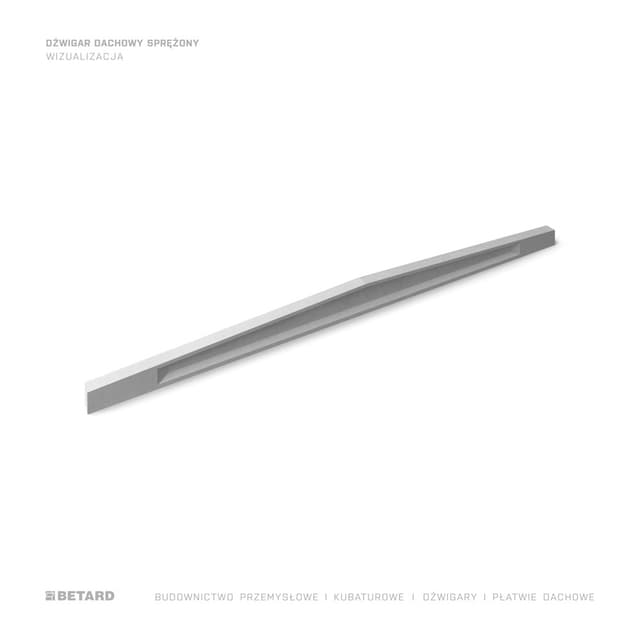

Dźwigar dachowy sprężony - wizualizacja

PRZEWIŃ ZDJĘCIE

  • Dźwigar dachowy sprężony - aksonometria
  • Dźwigar dachowy sprężony - rzut
  • Dźwigar dachowy sprężony - wizualizacja

    + WIĘCEJ

Elementy dachowe sprężone

Dźwigar dachowy

Dźwigary dachowe sprężone to elementy główne konstrukcji dachu, których pracę projektuje się najczęściej w schematach statycznych jako swobodnie podparte. Oparte na słupach stanowią układ stężający je w kierunku poziomym oraz podparcie dla elementów konstrukcji pokrycia dachu.

Zakres stosowania

  • → Hale przemysłowe
  • → Hale magazynowe
  • → Hipermarkety

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Klasa betonu

    Beton min. klasy C50/60, stal zbrojeniowa kl. AIIIN i sprężająca Y1860 S7

  • Ikona przedstawiająca symbol strzałki

    Rozpiętość

    Duża rozpiętość konstrukcji

  • Ikona przedstawiająca symbol strzałki

    Obciążenia

    Przenoszenie wysokich obciążeń

  • Ikona przedstawiająca symbol strzałki

    Koszty

    Niskie koszty utrzymania konstrukcji bez konieczności konserwacji

  • Ikona przedstawiająca symbol strzałki

    Ognioodporność

    W standardzie ognioodporność 60 min - możliwa do 240 min

  • Ikona przedstawiająca symbol strzałki

    Szybkość

    Szybki montaż na budowie - średnio 1500 m² konstrukcji na ekipę montażową dziennie

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

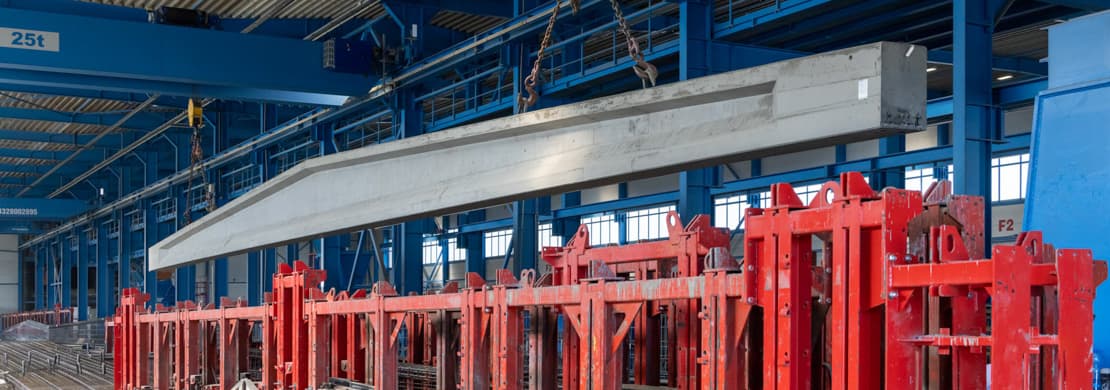

Proces produkcji prefabrykowanych dźwigarów dachowych sprężonych

Proces produkcji dźwigarów sprężonych

Proces produkcji elementów sprężonych może przebiegać na dwa sposoby. W zależności od potrzeb stosujemy technologię zapewniającą szybkość produkcji oraz ekonomiczną, w której zużycie stali żebrowanej jest mniejsze. W przypadku pierwszej metody, na specjalnych liniach technologicznych przeznaczonych do produkcji elementów sprężonych układamy kompletne zbrojenie elementu, przez które przeprowadzamy sploty sprężające za pomocą specjalistycznych maszyn. Następnie wszystkie cięgna poddawane są naciągowi wstępnemu oraz docelowemu. Po tym procesie następuje szalowanie oraz betonowanie elementu. Druga metoda polega na rozłożeniu na linii produkcyjnej komponentów zbrojenia, przez które przeprowadzamy struny. Kolejno następuje naciąganie wstępne oraz naciąganie do docelowej siły. Po tych czynnościach na stole produkcyjnym następuje finalny etap produkcji zbrojeń, po czym szaluje się i betonuje element.

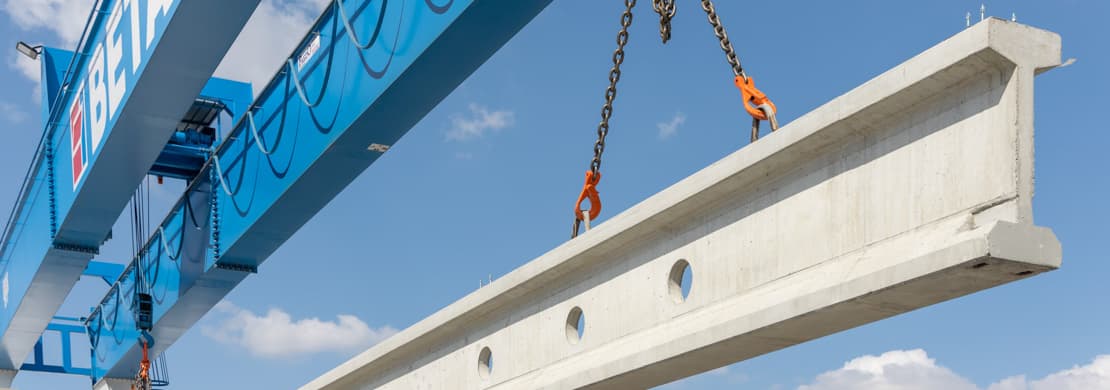

Możliwości produkcyjne prefabrykowanych dźwigarów dachowych sprężonych

Możliwości produkcyjne dźwigarów dachowych

Produkujemy dźwigary dachowe z betonu sprężonego o stałym przekroju dwuteowym (typ I) lub dźwigary dwuspadowe (typ IV) oraz jednospadowe (typ IT) o wysokości zmiennej i kącie spadku od 0 do 6 stopni - płynna zmiana spadku (połaci dachu). Środnik elementu dwuteowego może posiadać otwory np. dla przepuszczenia instalacji, a zakończenie dźwigara może być pełnym blokiem lub przekrojem dwuteowym. Przy zastosowaniu dźwigarów o pasach równoległych (typ I) możemy uzyskać dowolny spadek dachu poprzez odpowiednie podcięcie powierzchni podparcia. Stosowane często w nawach jednospadowych

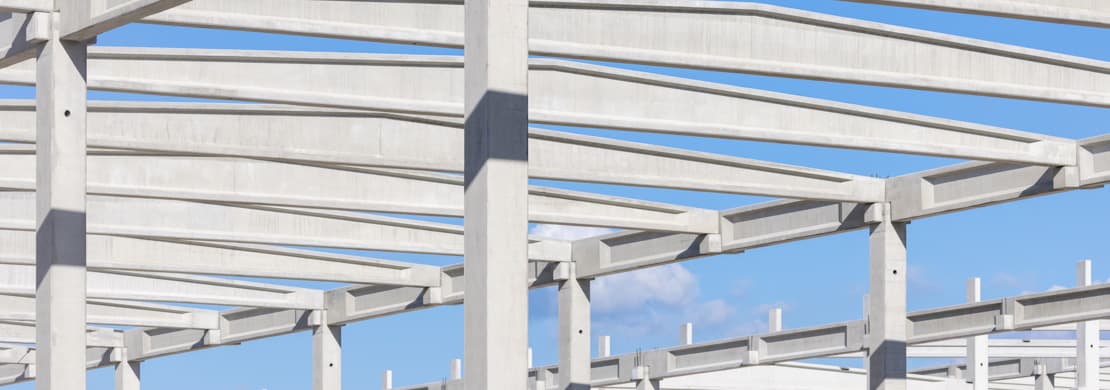

Możliwości projektowe prefabrykowanych dźwigarów dachowych sprężonych

Możliwości projektowe dźwigarów dachowych

Dźwigary sprężone projektuje się zazwyczaj z klasy betonu C50/60 lub wyższej. Stosowane są sploty sprężające o nominalnej wytrzymałości na rozciąganie 1860 MPa. Typowym przekrojem stali sprężającej jest średnica 15,7 mm, zapewniająca szybszą produkcję oraz większą nośność. Rzadziej wykorzystywane są sploty o średnicy 12,5 mm. Dźwigary sprężone potrafią osiągać rozpiętość nawet do 45 m.

Transport prefabrykowanych dźwigarów dachowych sprężonych

Transport dźwigarów dachowych

Do transportu długich elementów prefabrykowanych, jakimi są zazwyczaj dźwigary sprężone, stosuje się naczepy o regulowanej długości, tzw. rozciągi z tylnymi osiami skrętnymi.

Montaż prefabrykowanych dźwigarów dachowych sprężonych

Montaż dźwigarów dachowych

Montaż elementów kładzionych, w tym dźwigarów dachowych obejmuje: wyznaczenie położenia elementu, przygotowanie złącza, podwieszenie elementu do haka maszyny montażowej, montaż właściwy, wykonanie lub wykończenie złączy. Montaż odbywa się za pomocą żurawia samojezdnego lub dźwigu. Przy montażu dźwigarów o większych rozpiętościach, podatnych na podmuchy wiatru, niezbędne jest stosowanie konopnych lin kierunkowych. Są one używane do naprowadzania dźwigara wiszącego na haku maszyny montażowej we właściwe położenie.

(1)

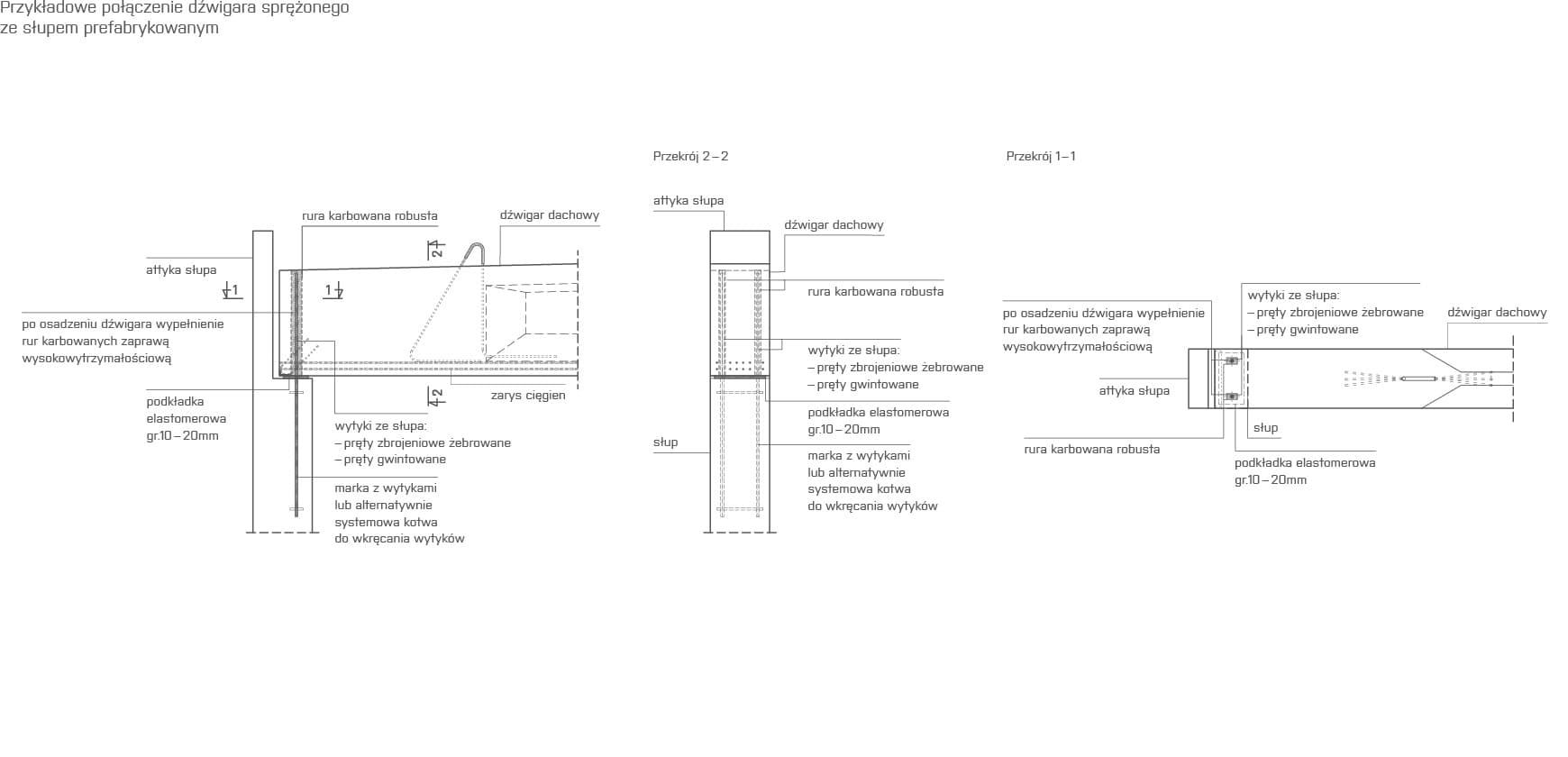

DETALE TECHNICZNE

GALERIA PRODUKTU

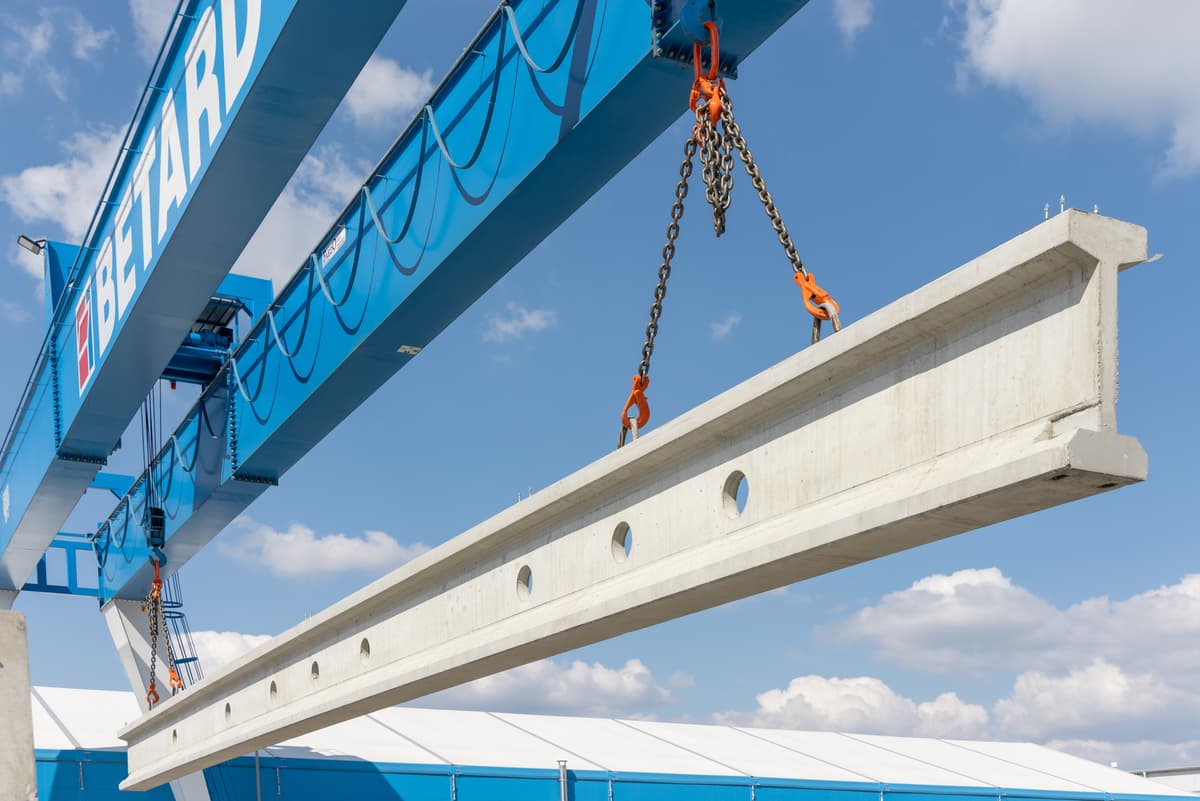

Prefabrykowany dźwigar dwuteowy sprężony zawieszony na suwnicy.
OTWÓRZ ZDJĘCIE

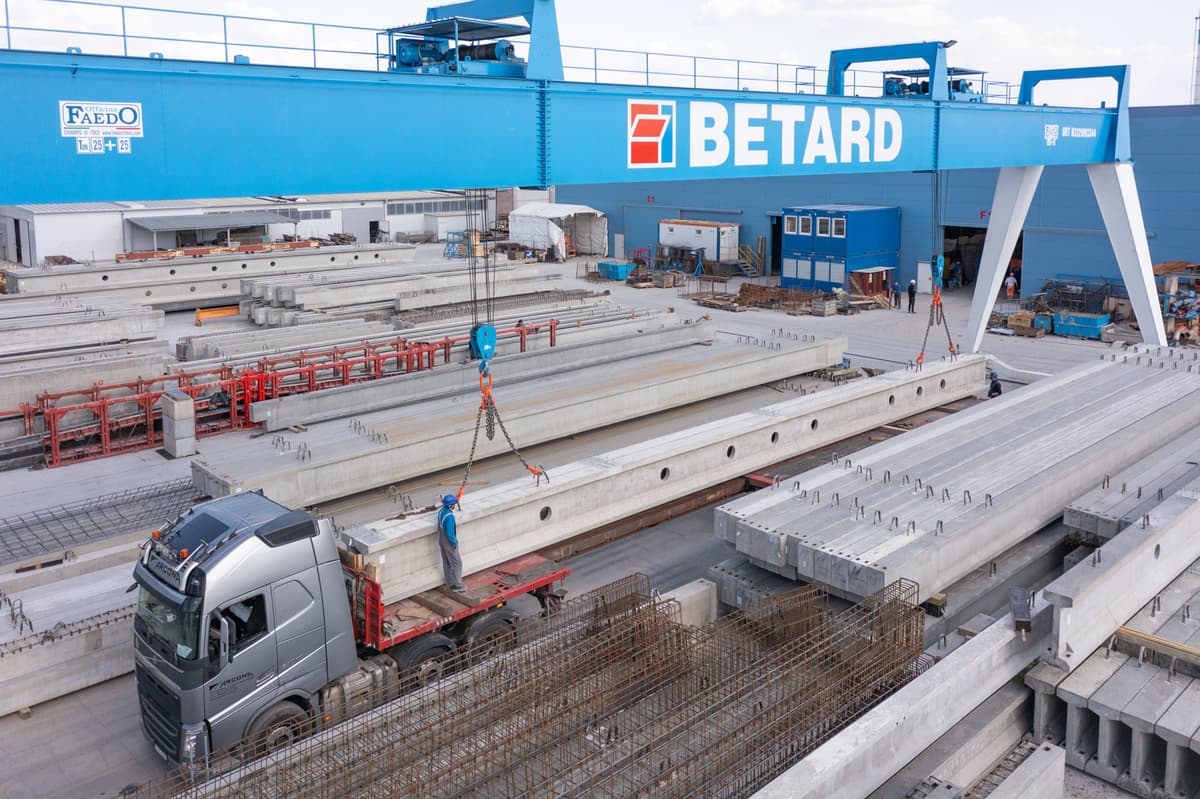

Dźwigar sprężony betonowy ustawiany na samochodzie za pomocą suwnicy
OTWÓRZ ZDJĘCIE

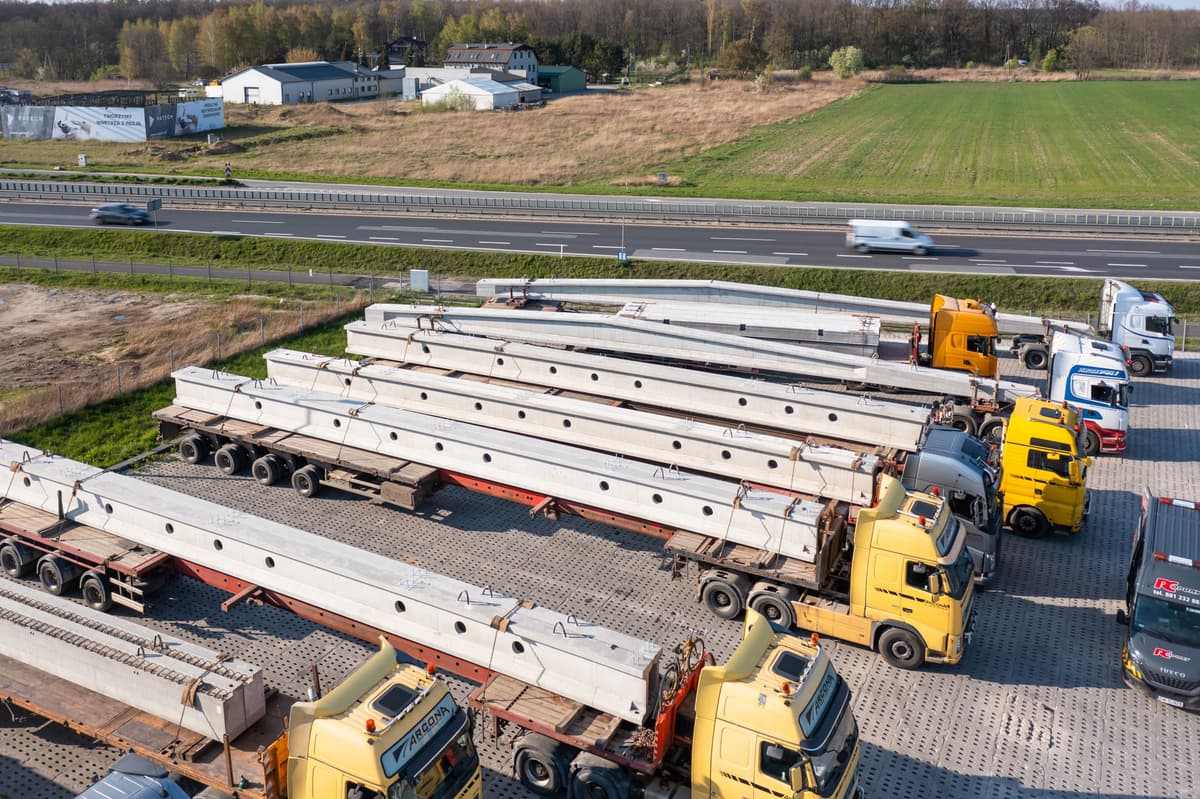

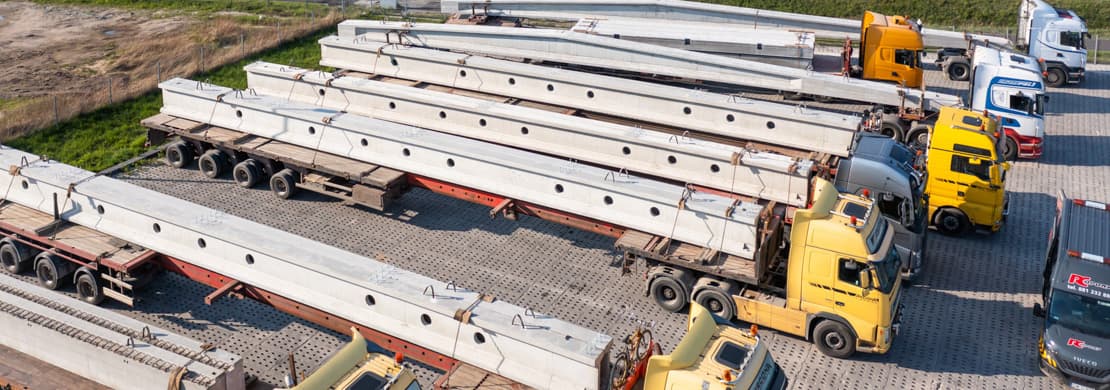

Transporty z prefabrykowanymi dźwigarami sprężonymi czekające na wyjazd na budowę
OTWÓRZ ZDJĘCIE
Prefabrykowany dźwigar sprężony, betonowy montowany na słupie prefabrykowanym z pomocą montażysty
OTWÓRZ ZDJĘCIE

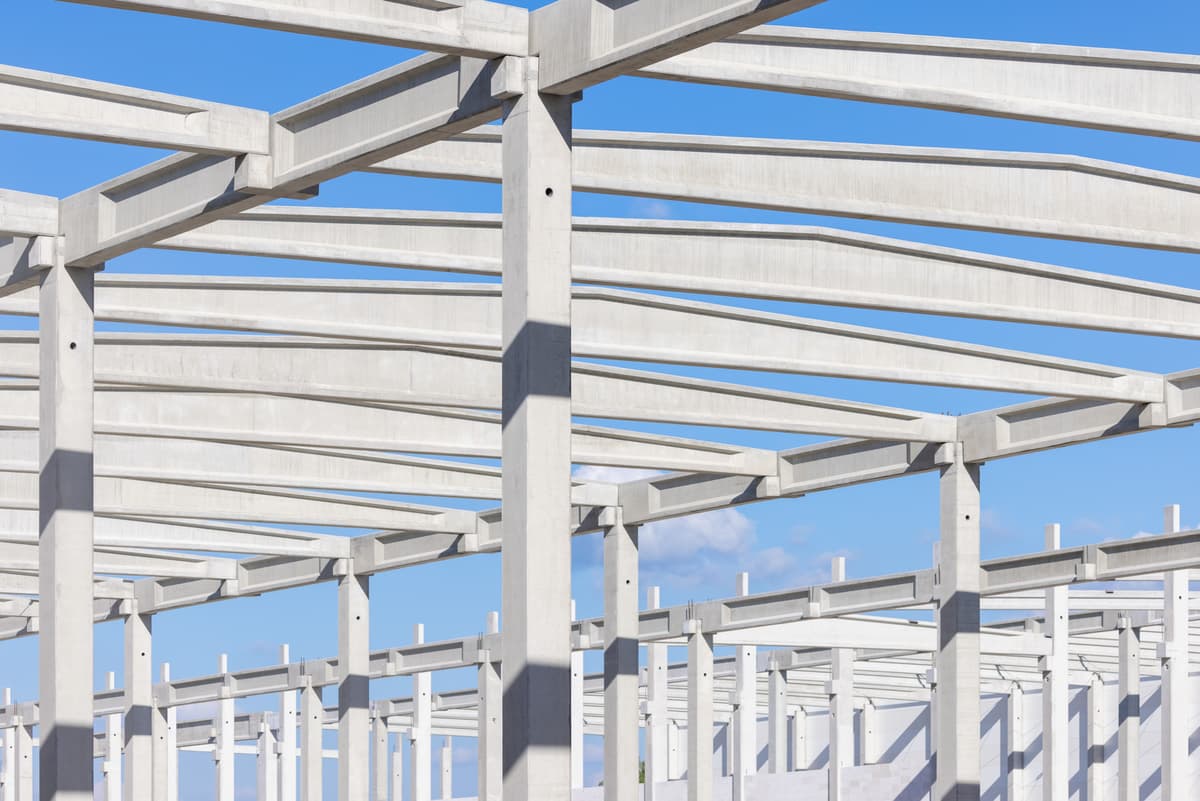

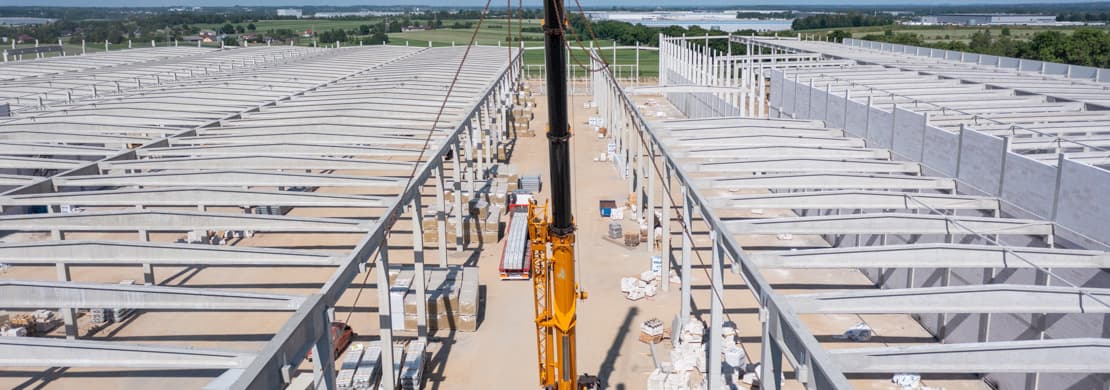

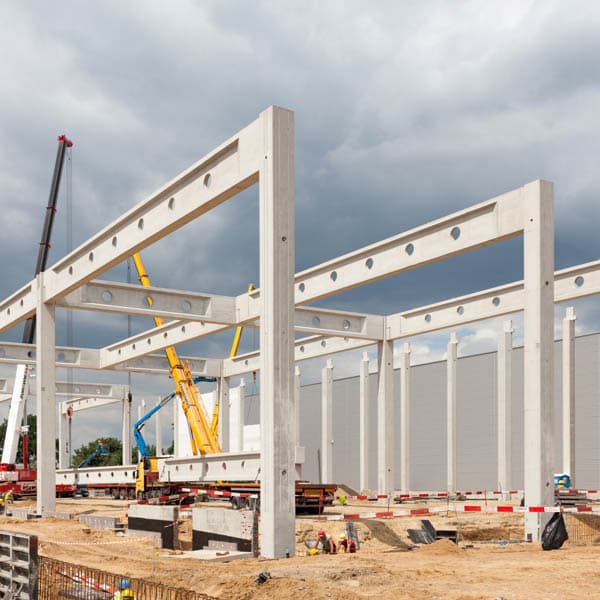

Konstrukcja hali przemysłowej z wykorzystaniem słupów i dźwigarów betonowych
OTWÓRZ ZDJĘCIE

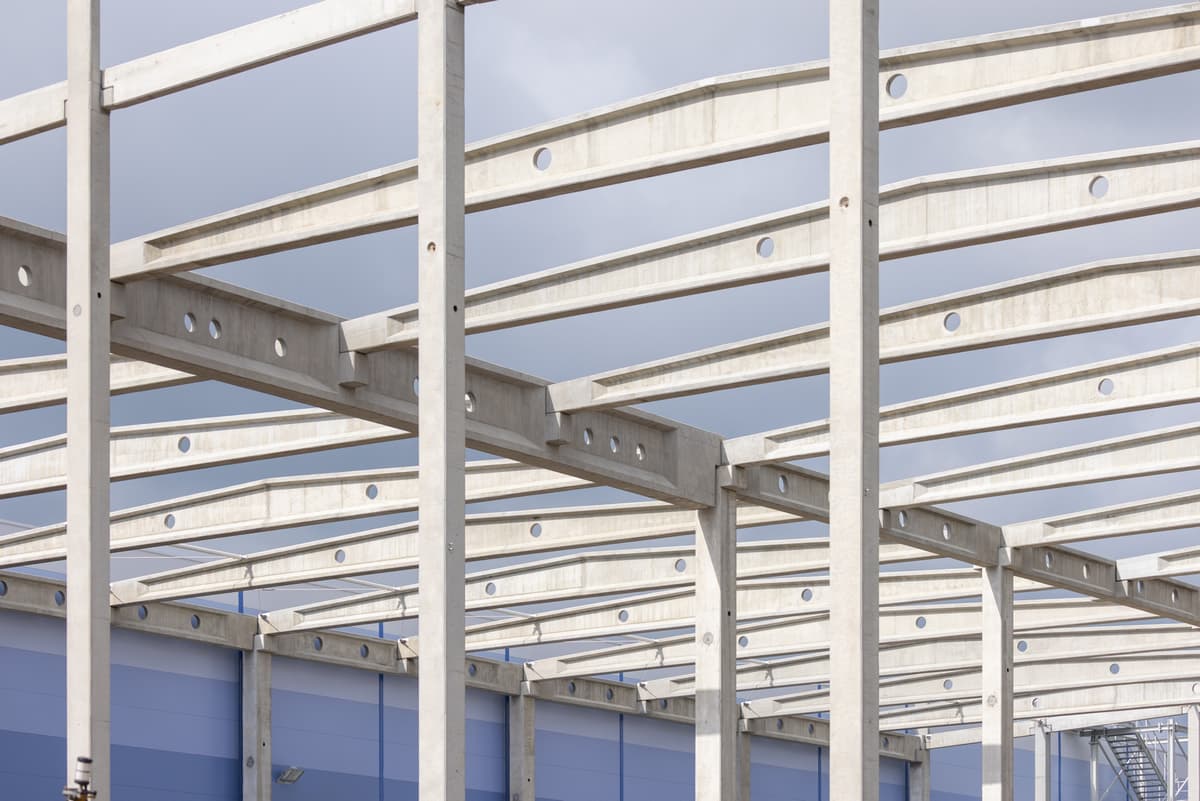

Konstrukcja hali przemysłowej z wykorzystaniem słupów wymianów i dźwigarów betonowych
OTWÓRZ ZDJĘCIE
