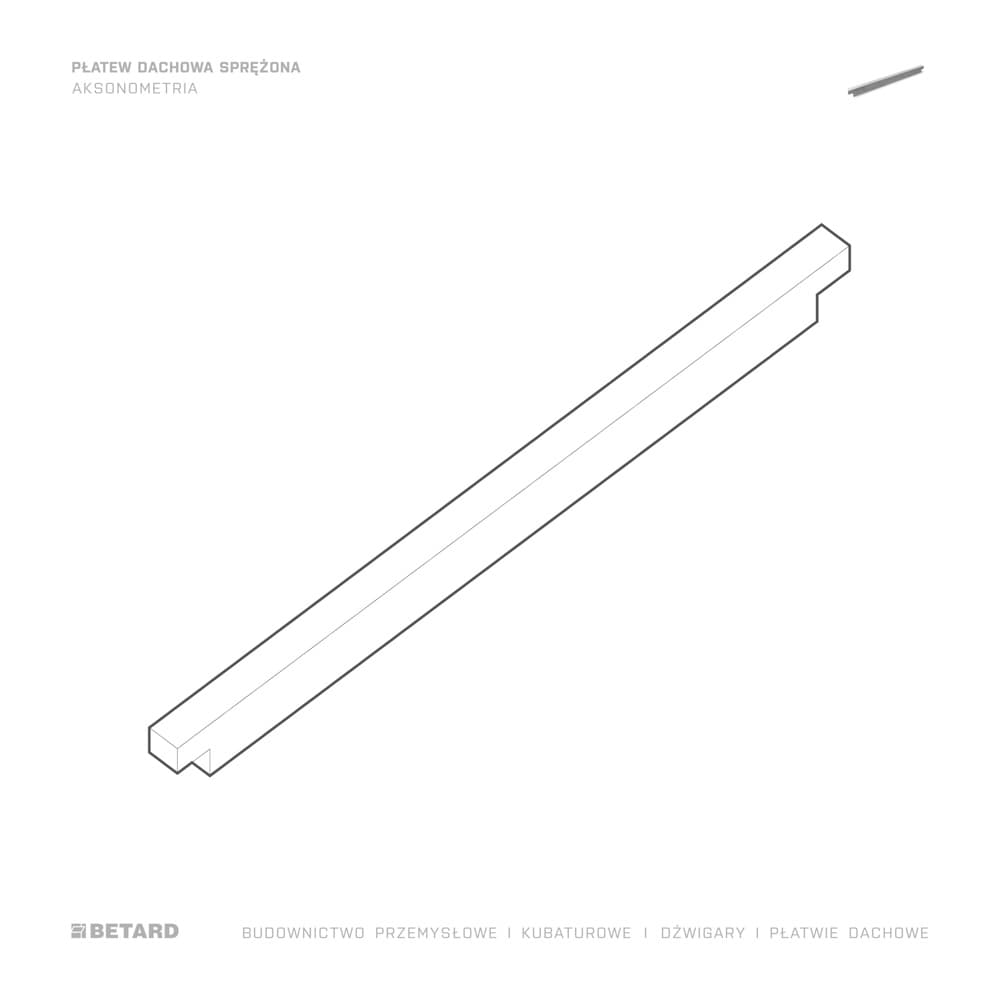

Płatwie dachowe sprężone - aksonometria

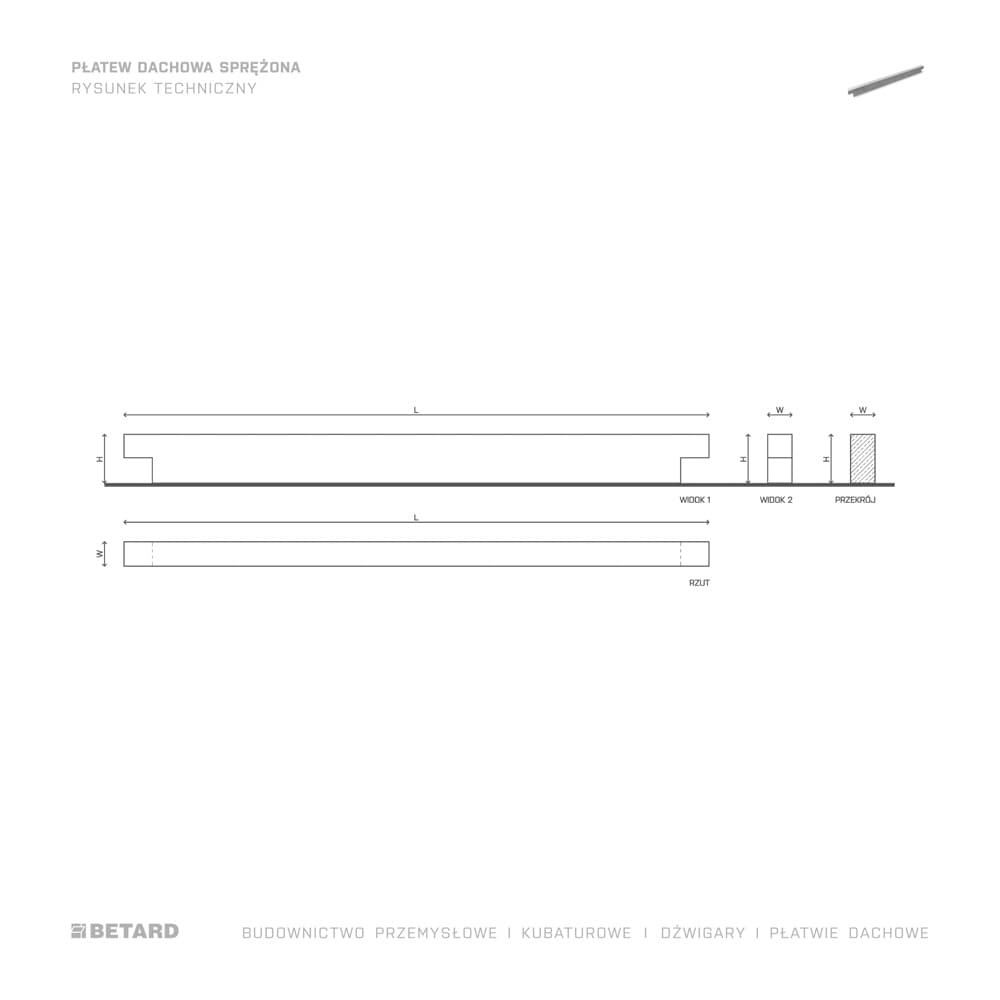

Płatwie dachowe sprężone - rzut

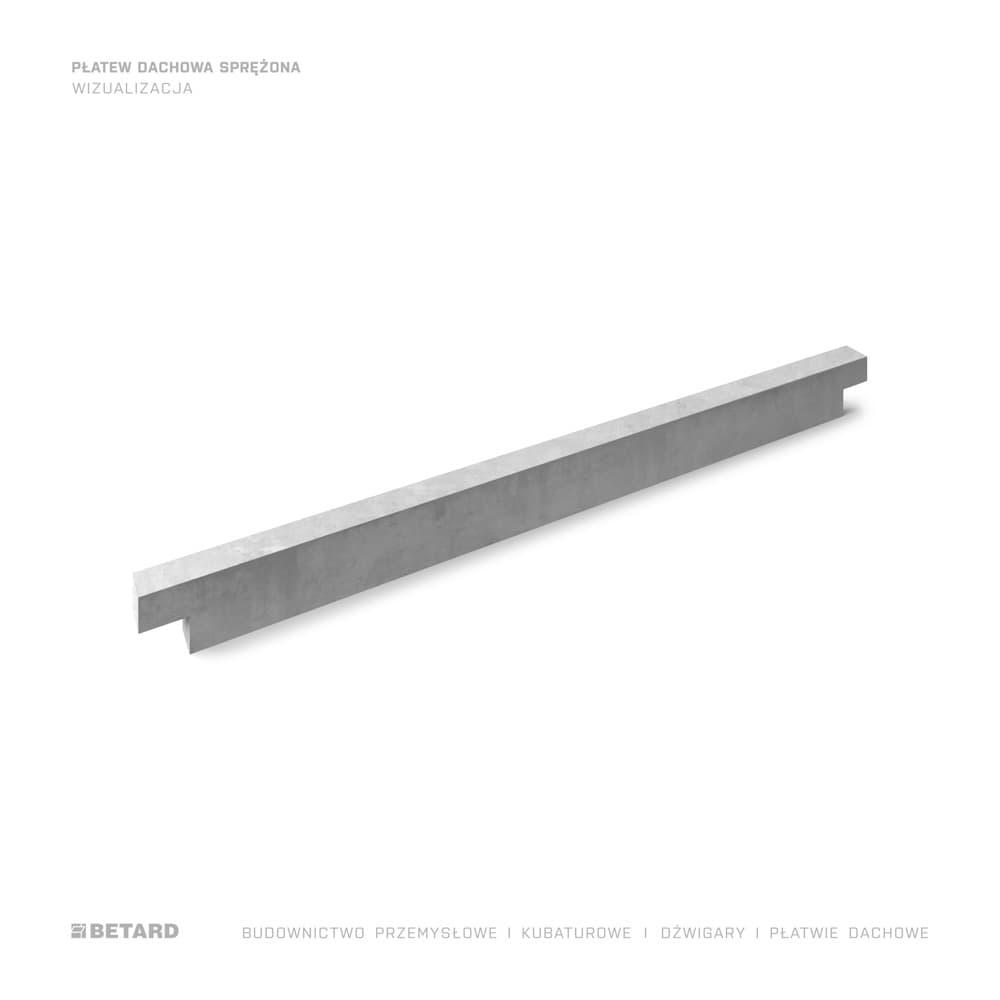

Płatwie dachowe sprężone - wizualizacja

PRZEWIŃ ZDJĘCIE

  • Płatwie dachowe sprężone - aksonometria
  • Płatwie dachowe sprężone - rzut
  • Płatwie dachowe sprężone - wizualizacja

    + WIĘCEJ

Elementy dachowe sprężone

Płatew dachowa

Płatwie to belki dachowe występujące jako elementy sprężone żelbetowe. Stanowią najczęściej podparcie bezpośrednie dla pokrycia dachowego. Opierane są na dźwigarach prostopadle do kierunku ich ułożenia.

Zakres stosowania

  • → Hale przemysłowe
  • → Hale magazynowe
  • → Hipermarkety

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Klasa betonu

    Beton min. klasy C50/60, stal zbrojeniowa kl. AIIIN i sprężająca Y1860

  • Ikona przedstawiająca symbol strzałki

    Przekroje

    Element o przekrojach prostokątnym, trapezowym, dwuteowym oraz odwróconego T

  • Ikona przedstawiająca symbol strzałki

    Rozpiętość

    Duża rozpiętość konstrukcji

  • Ikona przedstawiająca symbol strzałki

    Koszty

    Niskie koszty utrzymania konstrukcji bez konieczności konserwacji

  • Ikona przedstawiająca symbol strzałki

    Jakość

    Wysoka jakość elementów

  • Ikona przedstawiająca symbol strzałki

    Powierzchnia

    Powierzchnie od formy i fazowane krawędzie

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

Produkcja płatwi dachowych sprężonych

Proces produkcji płatwi dachowych

"Proces produkcji elementów sprężonych może przebiegać na dwa sposoby. W zależności od potrzeb stosujemy technologię zapewniającą szybkość produkcji oraz ekonomiczną, w której zużycie stali żebrowanej jest mniejsze. W przypadku pierwszej metody, na specjalnych liniach technologicznych przeznaczonych do produkcji elementów sprężonych układamy kompletne zbrojenie elementu, przez które przeprowadzamy sploty sprężające za pomocą specjalistycznych maszyn. Następnie wszystkie cięgna poddawane są naciągowi wstępnemu oraz docelowemu. Po tym procesie następuje szalowanie oraz betonowanie elementu. Druga metoda polega na rozłożeniu na linii produkcyjnej komponentów zbrojenia, przez które przeprowadzamy struny. Kolejno następuje naciąganie wstępne oraz naciąganie do docelowej siły. Po tych czynnościach na stole produkcyjnym następuje finalny etap produkcji zbrojeń, po czym szaluje się i betonuje element. "

Możliwości produkcyjne płatwi dachowych sprężonych

Możliwości produkcyjne płatwi dachowych

Płatwie prefabrykowane mogą być wykonane o przekroju prostokątnym, trapezowym, dwuteowym lub odwróconego T. Mogą być wyposażone w szyny usprawniające montaż pokrycia dachowego oraz inne potrzebne akcesoria do połączenia z innymi elementami konstrukcji. Elementy mogą być wykonane jako żelbetowe lub sprężone.

Możliwości projektowe płatwi dachowych sprężonych

Możliwości projektowe płatwi dachowych

Płatwie prefabrykowane projektuje się zazwyczaj z klasy betonu C50/60 lub wyższej. Stosowane są sploty sprężające o nominalnej wytrzymałości na rozciąganie 1860 MPa. Płatwie sprężone projektowane są najczęściej w rozpiętościach 7-18 m, o przekroju prostokątnym, trapezowym lub teowym, o wysokości zależnej od rozpiętości.

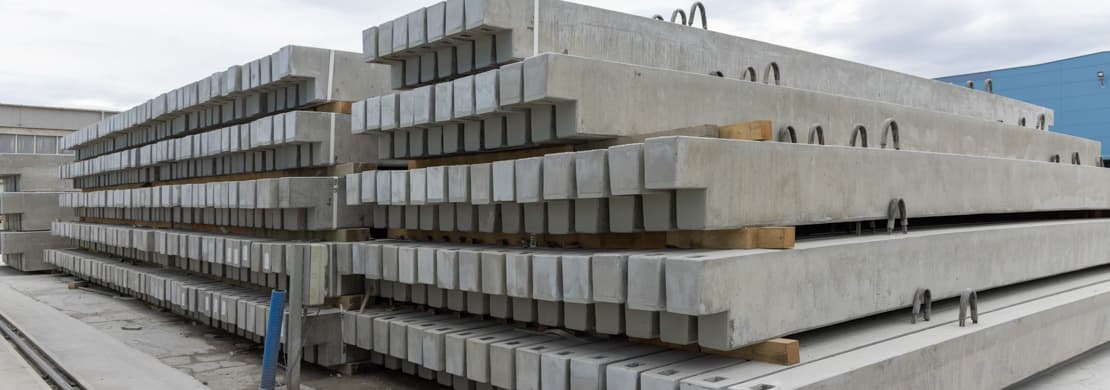

Transport płatwi dachowych sprężonych

Transport płatwi dachowych

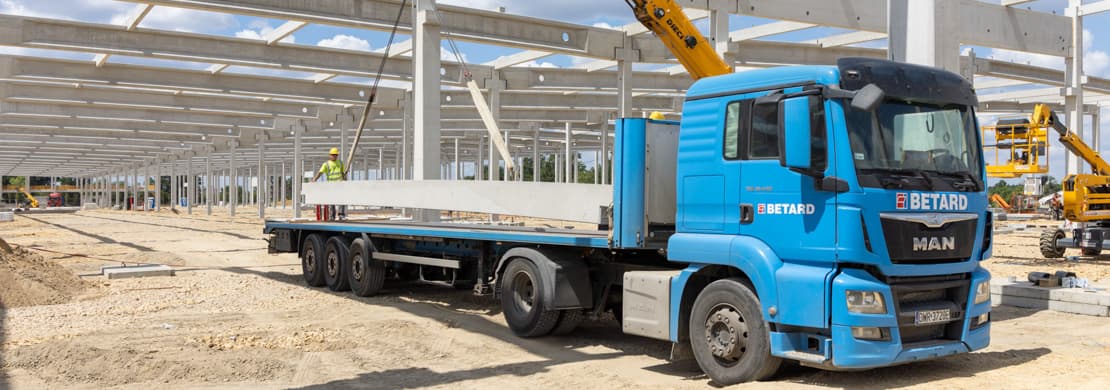

Transport płatwi, podobnie jak pozostałych elementów belkowych, odbywa się w pozycji wbudowania. Wymiany ze względu na swoją rozpiętość transportowane są najczęściej na tzw. rozciągach. W zależności od wagi elementu, można transportować kilka prefabrykatów, starannie ułożonych jeden obok drugiego.

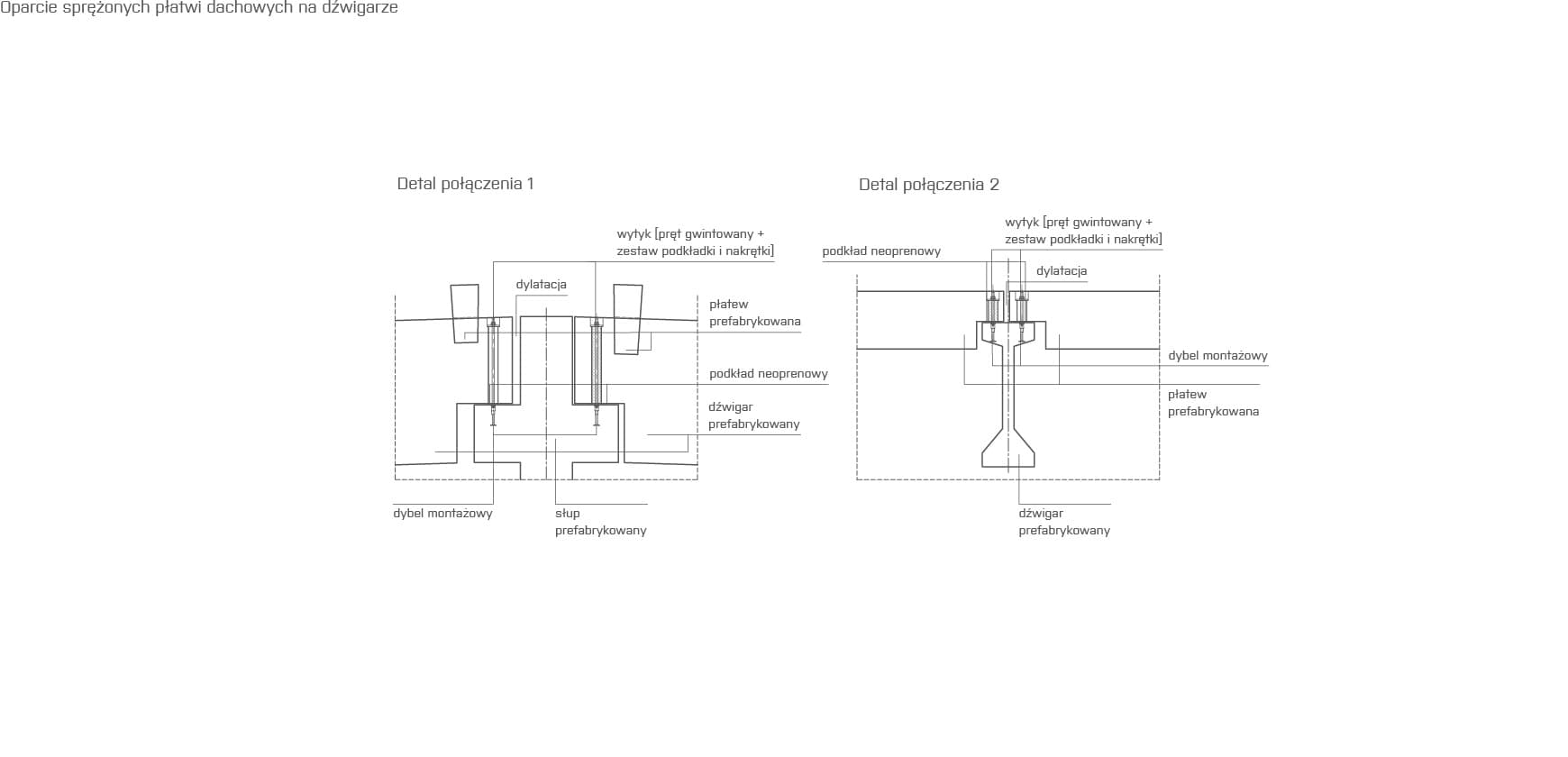

Montaż płatwi dachowych sprężonych

Montaż płatwi dachowych

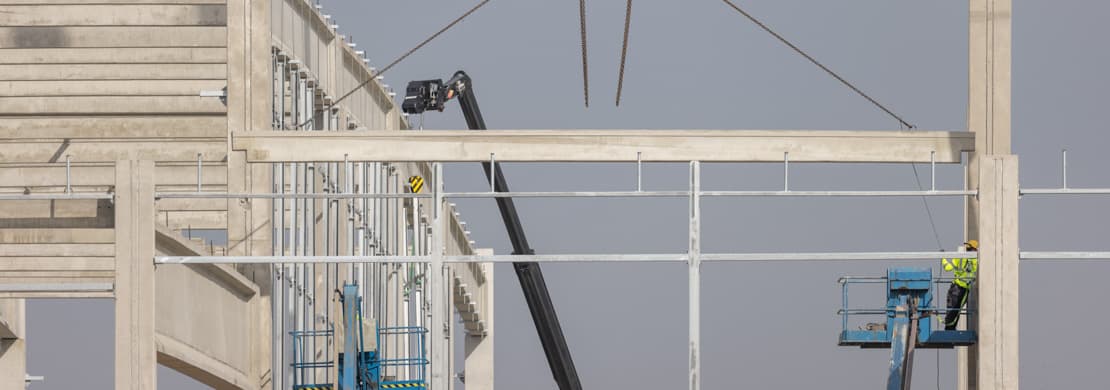

Przed przystąpieniem do montażu płatwi należy na tych elementach i na ich podporach wyznaczyć punkty charakterystyczne. Płatwie unosi się zazwyczaj, wykorzystując zawiesia. Elementy montowane są na dźwigarach dachowych .

(1)
