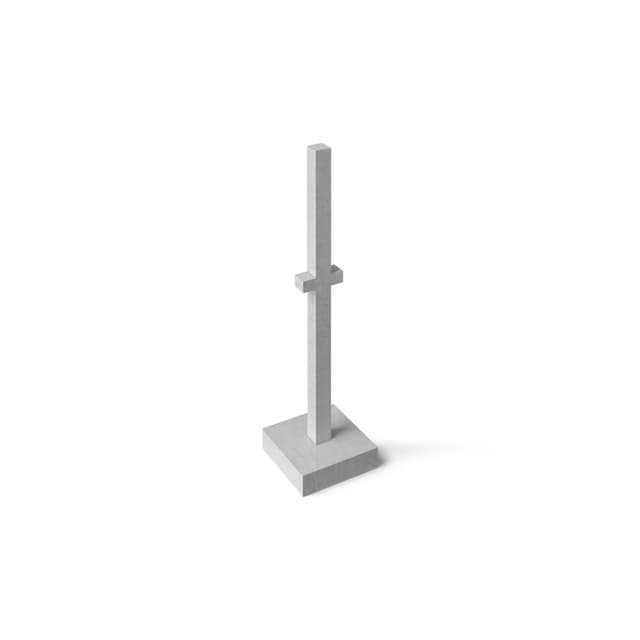

Stoposłup żelbetowy - profil

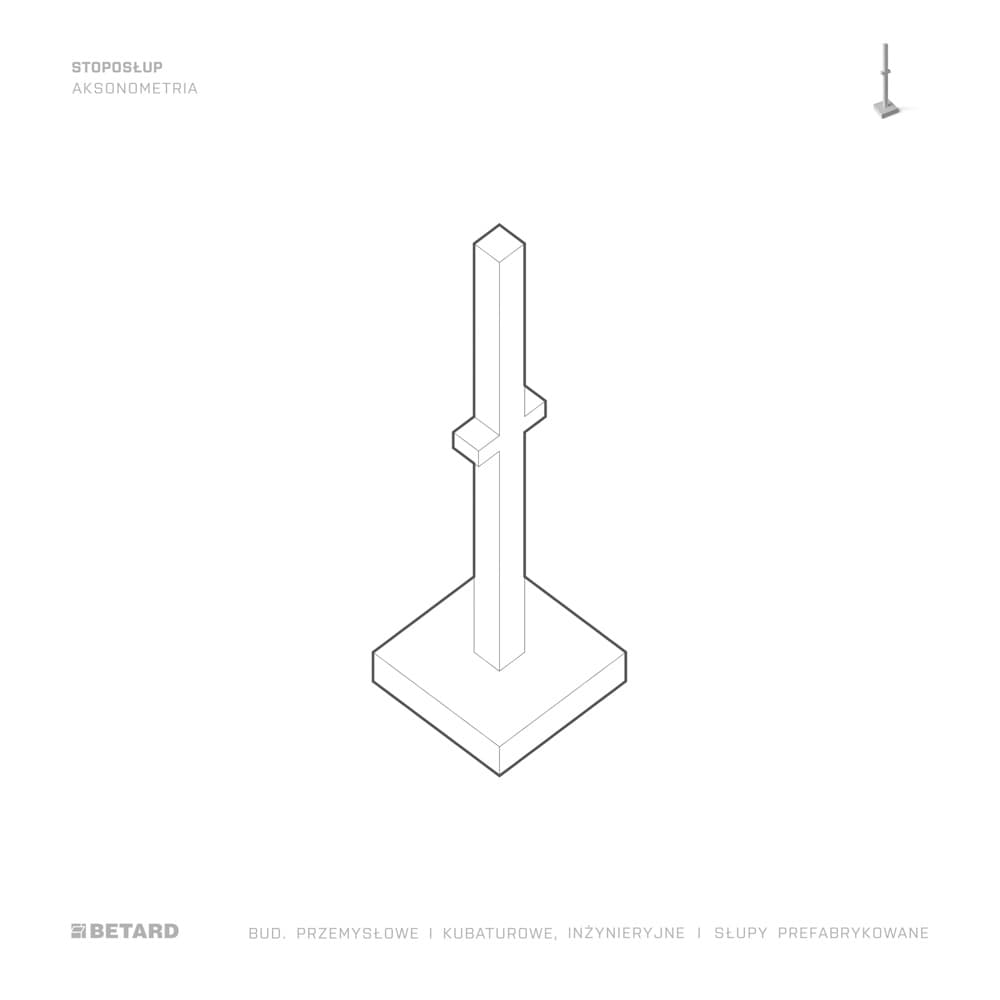

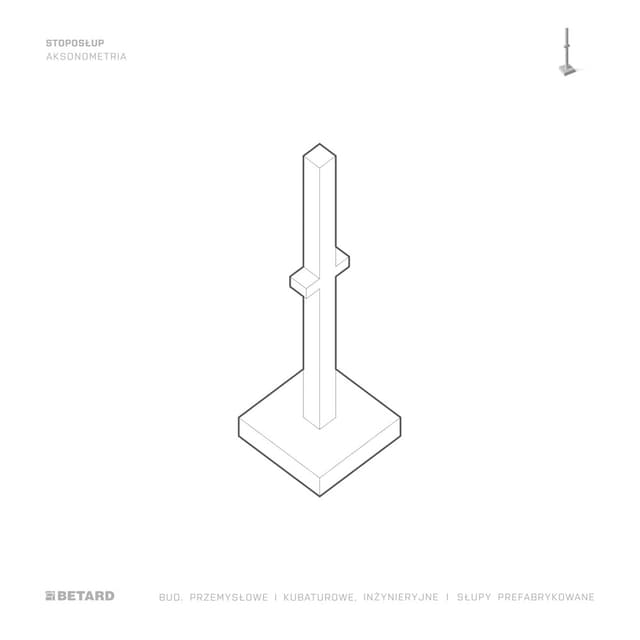

Stoposłup żelbetowy - aksonometria
Stoposłup żelbetowy - rzut

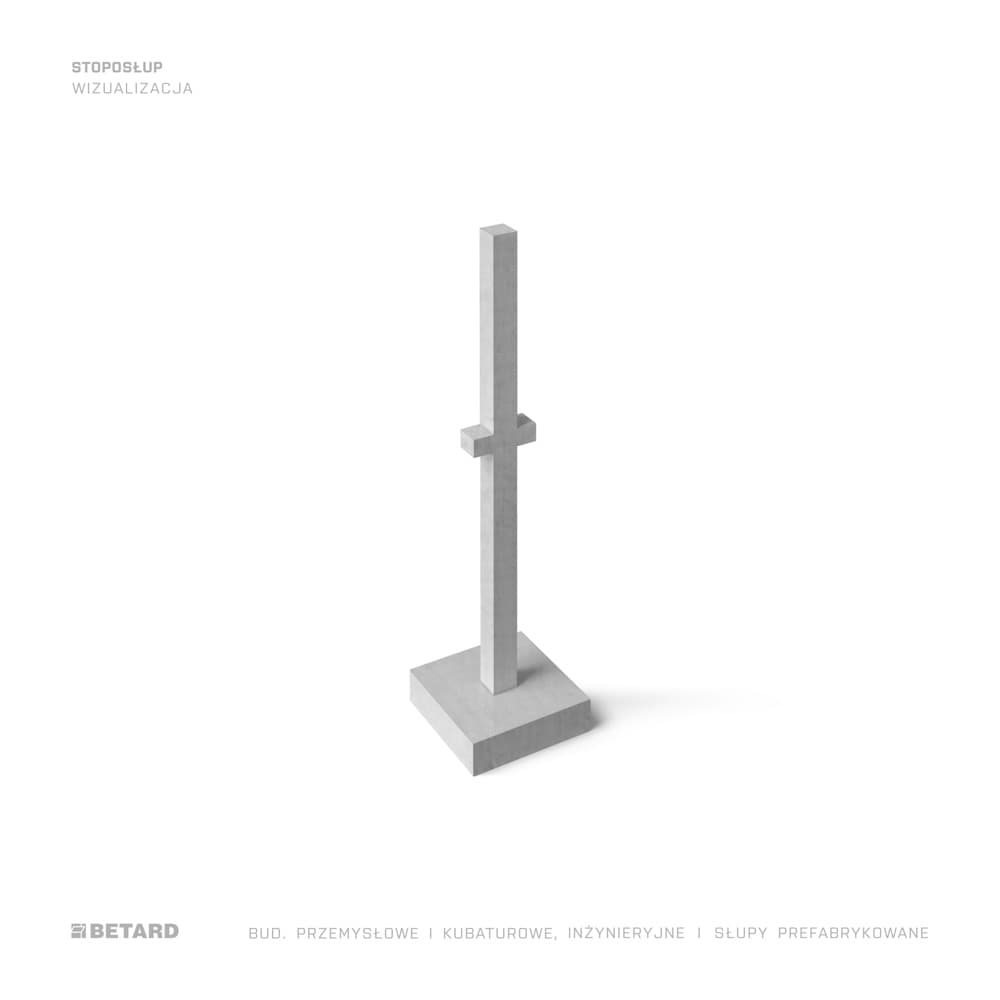

Stoposłup żelbetowy - wizualizacja

PRZEWIŃ ZDJĘCIE

  • Stoposłup żelbetowy - aksonometria
  • Stoposłup żelbetowy - rzut
  • Stoposłup żelbetowy - wizualizacja

    + WIĘCEJ

Słupy

Stoposłup

Prefabrykowane stoposłupy pozwalają wyeliminować wiele operacji trudnych do przeprowadzenia w warunkach budowy, m.in. trudności z wykonaniem konstrukcyjnego połączenia słupa ze stopą fundamentową. Jest to szczególnie istotne w obiektach halowych, gdzie stateczność budynku jest realizowana jedynie poprzez utwierdzenie słupów w stopach fundamentowych. Stosując stoposłupy można znacznie przyspieszyć prace fundamentowe i uzyskać w ten sposób wymierne oszczędności przy realizacji obiektu.

Zakres stosowania

  • → Hale magazynowe
  • → Obiekty magazynowe
  • → Budynki biurowe

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Szybkość

    Szybkość realizacji bez prac ciesielskich i zbrojarskich na budowie

  • Ikona przedstawiająca symbol strzałki

    Jakość

    Wysoka jakość elementów, trzy powierzchnie z formy oraz fazowane krawędzie

  • Ikona przedstawiająca symbol strzałki

    Otwory

    W stopach fundamentowych otwory zalewowe do wykonania podlewki

  • Ikona przedstawiająca symbol strzałki

    Połączenia

    Wyeliminowanie technologicznych i konstrukcyjnych wad połączenia stopa-słup

  • Ikona przedstawiająca symbol strzałki

    Prace projektowe

    Ograniczenie zakresu projektu wykonawczego

  • Ikona przedstawiająca symbol strzałki

    Wysokość

    Elementy o wysokości nawet trzech kondygnacji

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

Proces produkcji stoposłupów

Proces produkcji stoposłupów

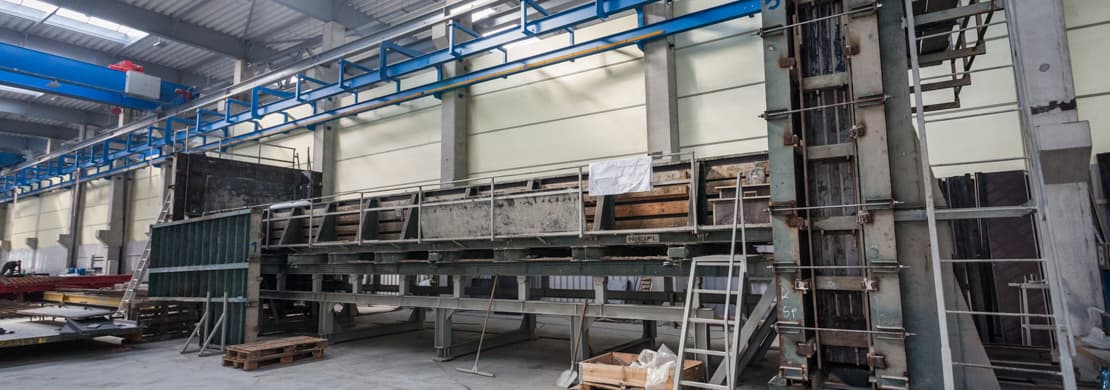

W zależności od przekroju poprzecznego słupa i usytuowania wsporników, stoposłupy produkujemy jedno lub dwuetapowo. Najczęściej element jest zalewany w pozycji leżącej- transportowej. W pierwszym etapie zalewana jest stopa do górnej krawędzi słupa. Po dodatkowym zabezpieczeniu szalunkiem dolnej części słupa od strony zacieranej zalewana jest pozostała górna cześć stoposłupa

Możliwości produkcyjne stoposłupów

Możliwości produkcyjne stoposłupów

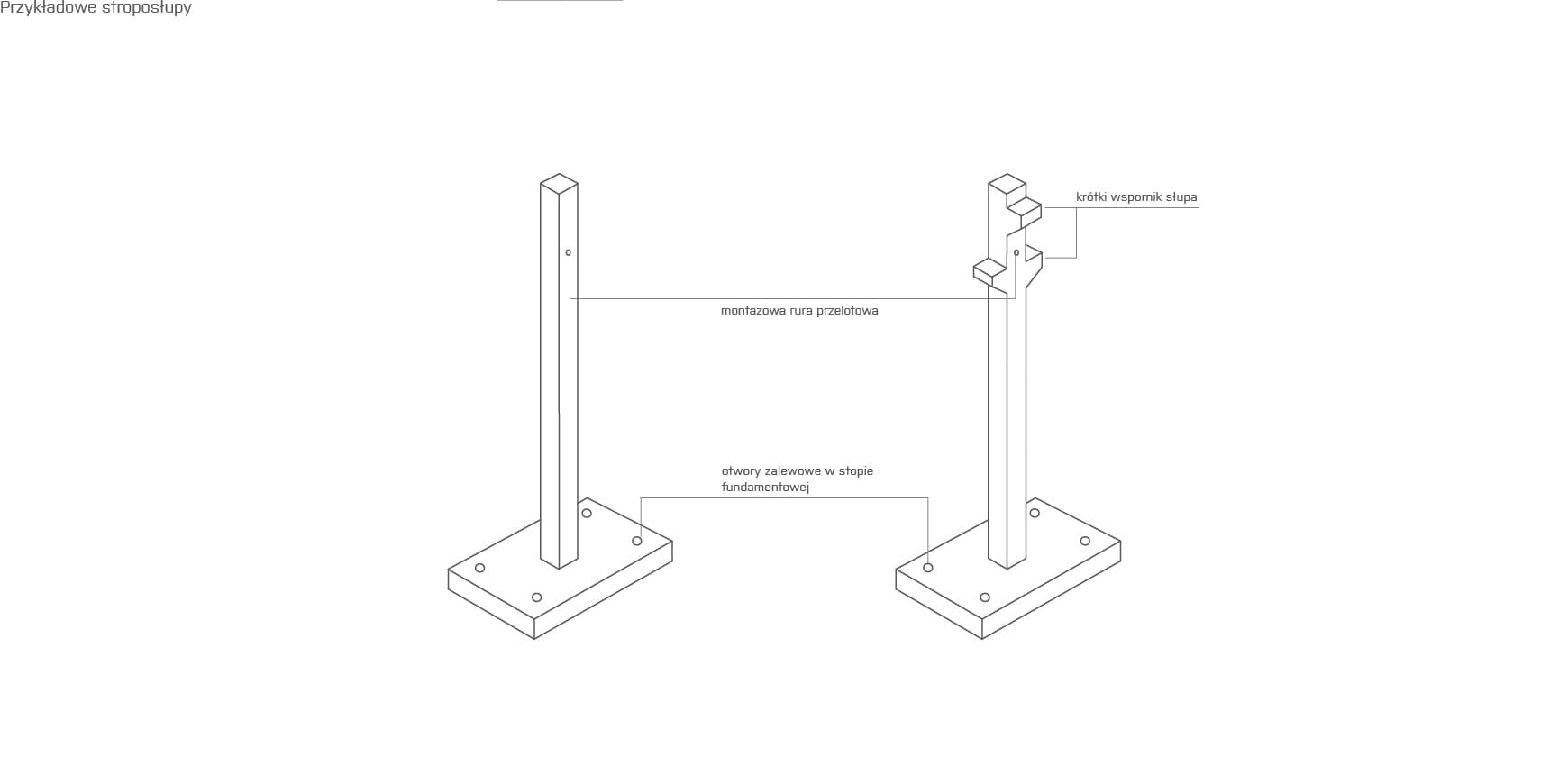

Produkujemy stoposłupy pod indywidualne zamówienie. Słupy mogą mieć na powierzchni bocznej krótkie wsporniki, stopniowany na wysokości przekrój oraz przekrój kwadratu lub prostokąta. Stopy fundamentowe najczęściej są kwadratowe i prostokątne. Produkowane elementy, zależnie od potrzeb, wyposażamy w akcesoria systemowe do połączeń, tj. pętle linowe, szyny ze zbrojeniem odginanym, szyny kotwiące itp. Dla ułatwienia montażu słupy w górnej części mają zabudowaną poprzecznie rurę, ułatwiającą prowadzenie montażu z pominięciem prac na wysokości.

Możliwości projektowe stoposłupów

Możliwości projektowe stoposlupów

Produkowane stoposłupy zaprojektowane są najczęściej do wymiarów 2,6 x 3,2 x 0,6 m (stopa) oraz 0,8x0,7 m (słup). Stoposłupy mogą być zaprojektowane również jako wielowspornikowe. W przypadku konieczności wykonania stóp fundamentowych o większych wymiarach, stosuje się monolityczne dolewki fundamentów.

Transport stoposłupów

Transport stoposłupów

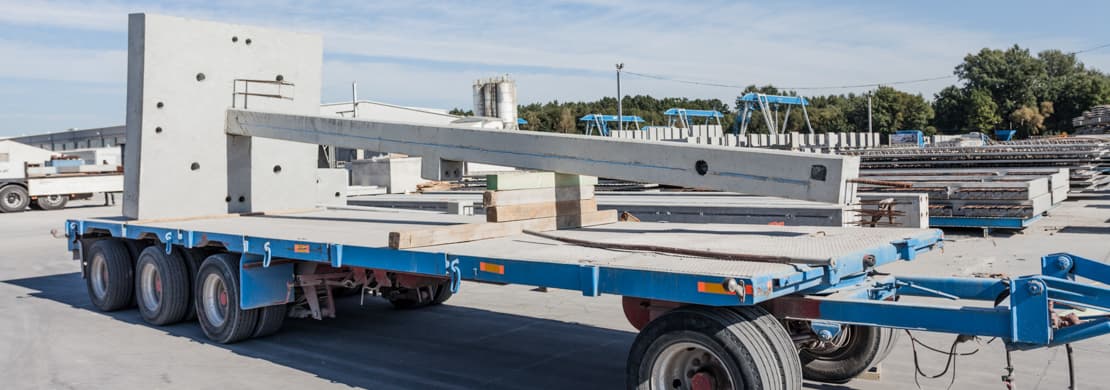

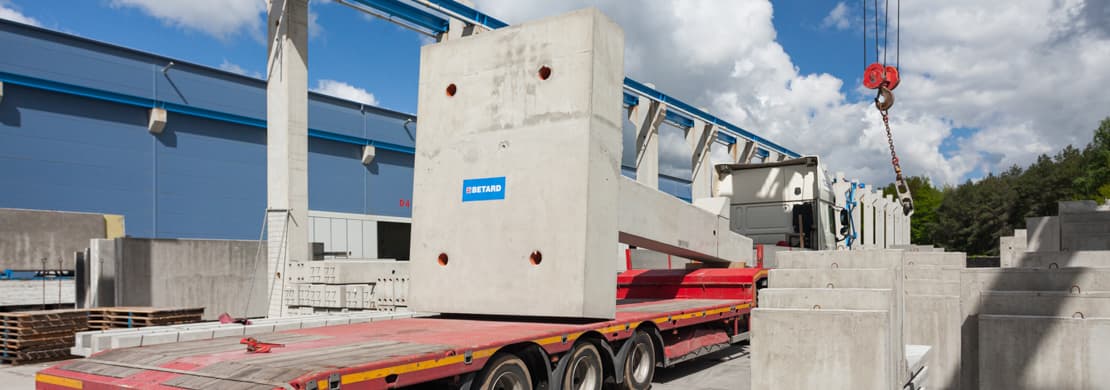

Transport stoposłupów odbywa się za pomocą specjalistycznego transportu do przewozu elementów ponadgabarytowych. Ze względu na ograniczenia transportowe, przewożone elementy nie powinny być szersze niż 2,6 m, a waga elementów nie powinna przekraczać 25 ton.

Montaż stoposłupów

Montaż stoposłupów

Stoposłupy ustawia się na wcześniej przygotowanej podbudowie i rektyfikuje do projektowanej wysokości za pomocą podkładek montażowych. Po ustawieniu stoposłupa w odpowiednim położeniu wykonuje się podlewkę pod stopą, wykorzystując otwory zalewowe w stopie.

(1)
