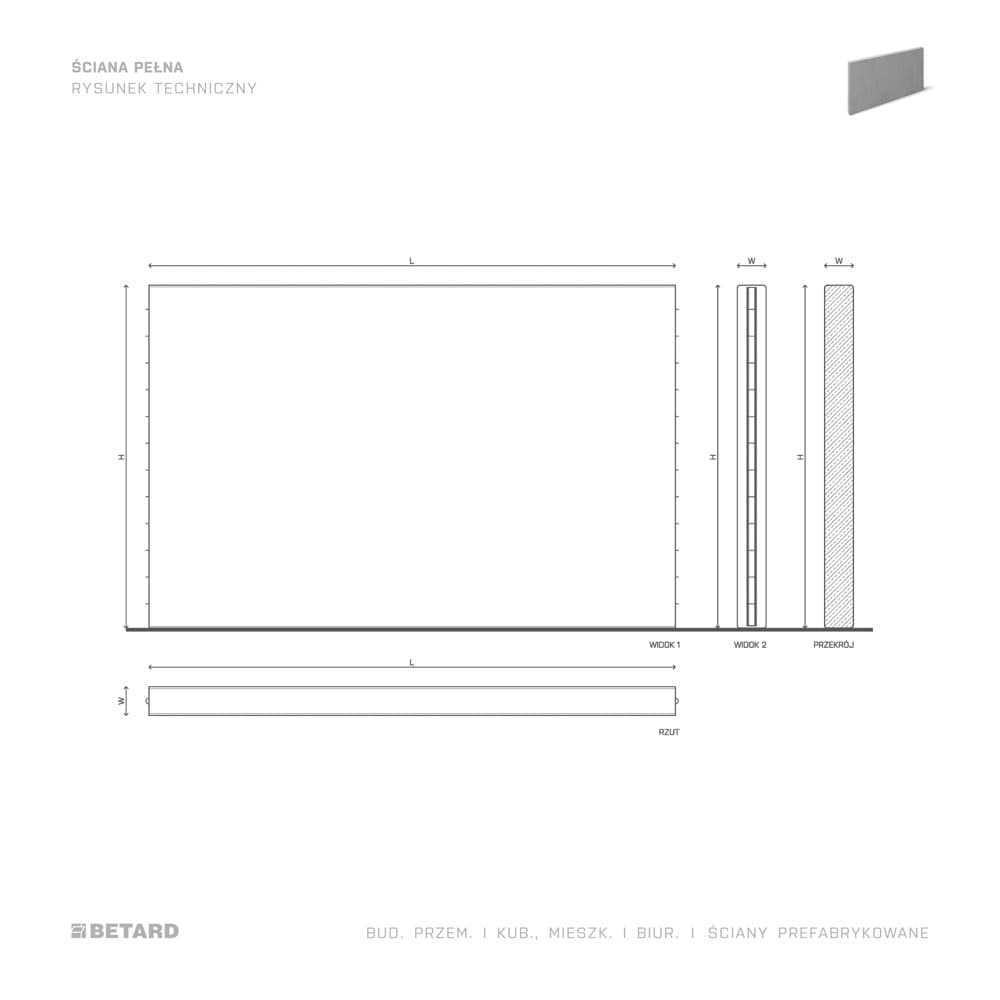

Ściana pełna - przemysłowe - PROFIL

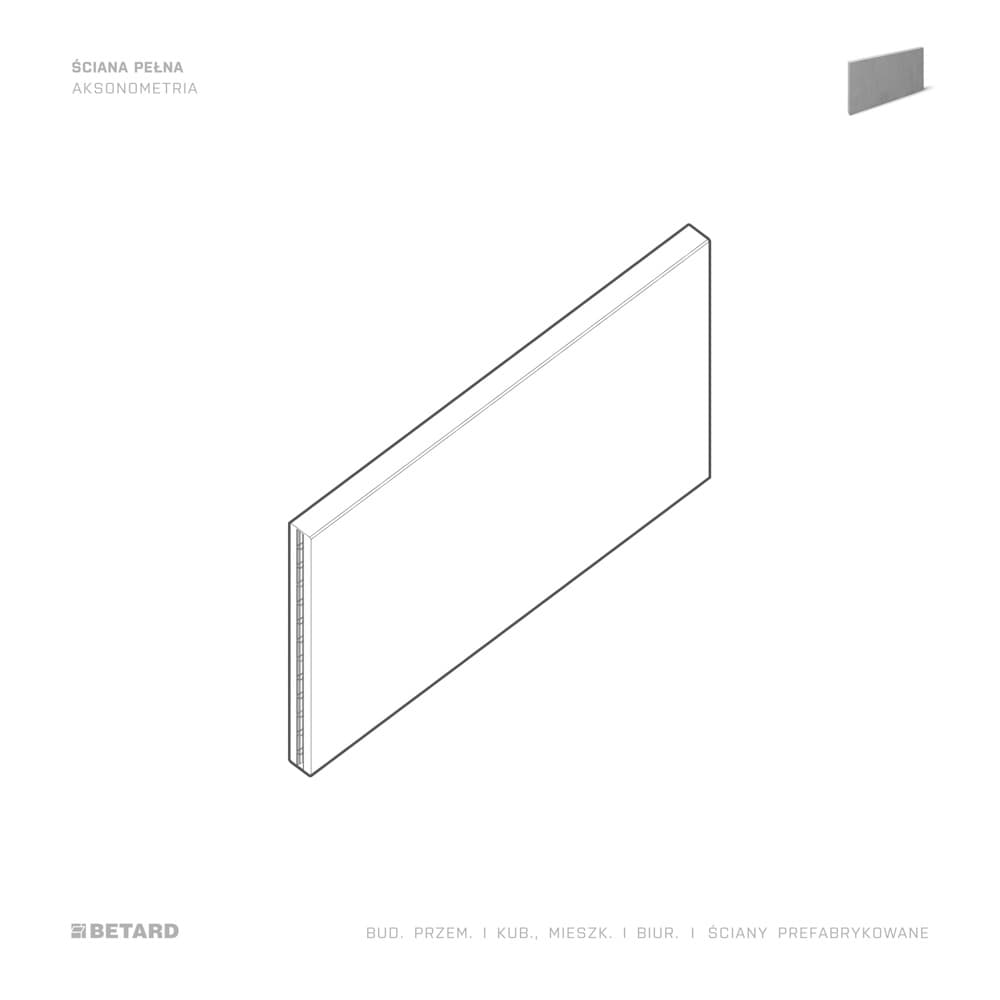

Ściana pełna - przemysłowe - AKSO
Ściana pełna - przemysłowe - RZUT

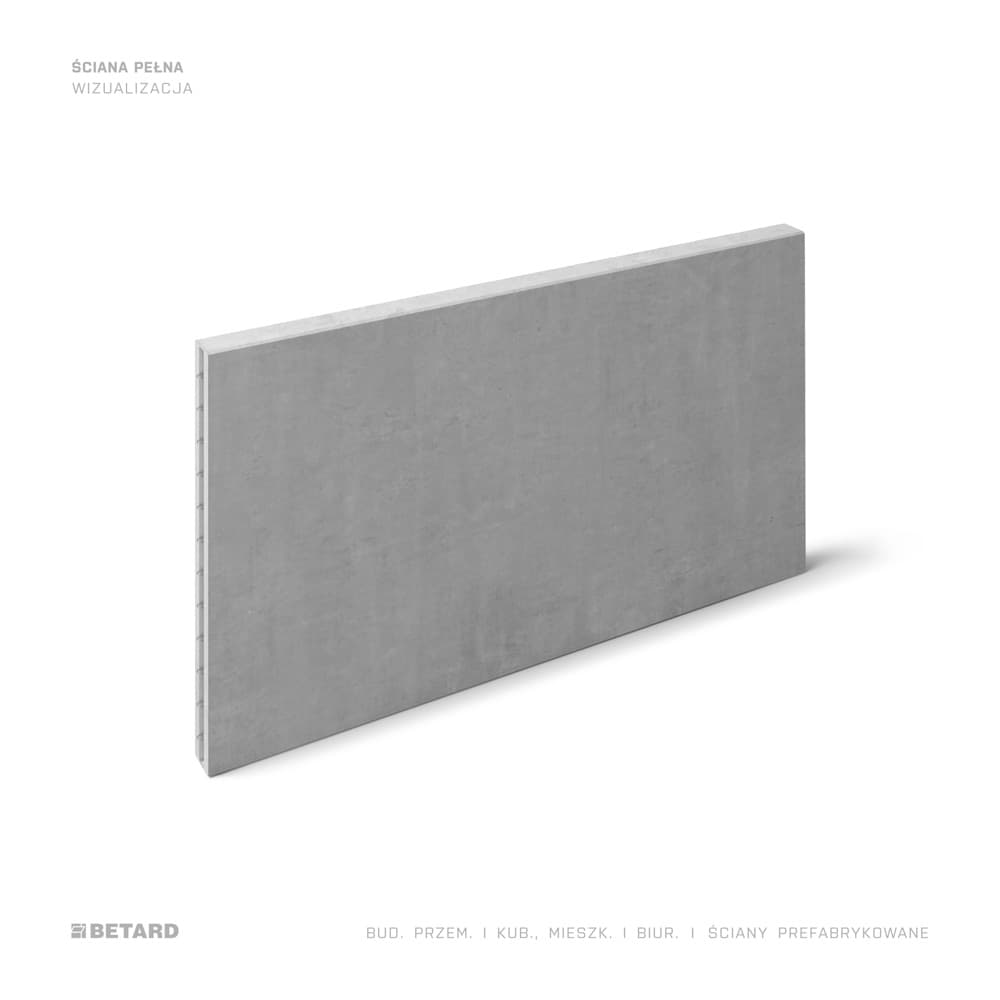

Ściana pełna - przemysłowe - WIZUALIZACJA

PRZEWIŃ ZDJĘCIE

  • Ściana pełna - przemysłowe - AKSO
  • Ściana pełna - przemysłowe - RZUT
  • Ściana pełna - przemysłowe - WIZUALIZACJA

    + WIĘCEJ

Ściany

Ściana pełna

Ściana pełna, jednowarstwowa to podstawowy rodzaj ścian żelbetowych prefabrykowanych. Posiada odpowiednie zbrojenie konstrukcyjne, wynikające z obliczeń statycznych. W budownictwie przemysłowym często stosowanymi elementami, ze względu na odporność na obciążenia uderzeniowe, są ściany obudowy doków, gdzie istnieje ryzyko uderzeń od transportu zewnętrznego lub wewnętrznego.

Zakres stosowania

  • Ściany osłonowe samonośne
  • Ściany usztywniające
  • Ściany oddzielenia pożarowego
  • Ściany szybów windowych

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    SZYBKOŚĆ

    Szybkość realizacji

  • Ikona przedstawiająca symbol strzałki

    MINIMALIZACJA SPRZĘTU

    Minimalizacja sprzętu na budowie oraz ograniczenie prac związanych z szalowaniem

  • Ikona przedstawiająca symbol strzałki

    JAKOŚĆ

    Wysoka jakość elementów

  • Ikona przedstawiająca symbol strzałki

    POWIERZCHNIA

    Jedna strona od formy, fazowane krawędzie

  • Ikona przedstawiająca symbol strzałki

    KLASA BETONU

    Klasa betonu min. C30/37

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

Prefabrykowana ściana betonowa na stole uchylnym w zakładzie prefabrykacji

Proces produkcji ścian pełnych

Ściany pełne produkujemy na specjalistycznych stołach uchylnych, dzięki czemu otrzymujemy gładką powierzchnię od stołu. Blaty wyposażone są w siłowniki pneumatyczne oraz wibratory przyczepnościowe do wibrowania betonu. Posiadają instalację grzewczą, dzięki czemu możemy ustawić odpowiednią temperaturę stołu, do uzyskania wysokiej jakości elementów. Druga strona jest zacierana i wygładzana. Powierzchnia ściany może być wykonana z rożnego rodzaju odciskami w betonie np. z wykorzystaniem matryc. W tym celu matrycę lub inne elementy, które chcemy odbić w betonie, układamy na stole przed ułożeniem zbrojenia. Przed zalewaniem ściany należy również rozmieścić przewidziane w prefabrykacie elementy instalacji.

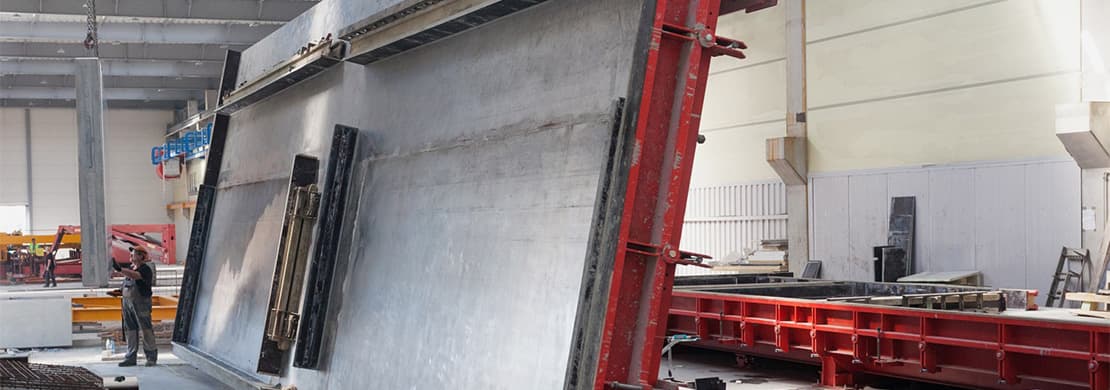

Stoły uchylne do produkcji prefabrykowanych ścian

Możliwości produkcyjne ścian pełnych

Posiadamy 26 stołów uchylnych umożliwiających wykonanie ścian o wymiarach 13 x 4,5 m. Istnieje możliwość prowadzenia instalacji wewnątrz ścian wraz z puszkami elektrycznymi, dzięki czemu ograniczamy prace elektryczne do wprowadzenia kabli oraz instalacji osprzętu. Wysokość produkowanych ścian jest ograniczona przez skrajnie drogowo-transportowe. W budownictwie mieszkaniowym produkujemy najczęściej ściany o wysokości jednej kondygnacji tj. 2,6-2,8 m.

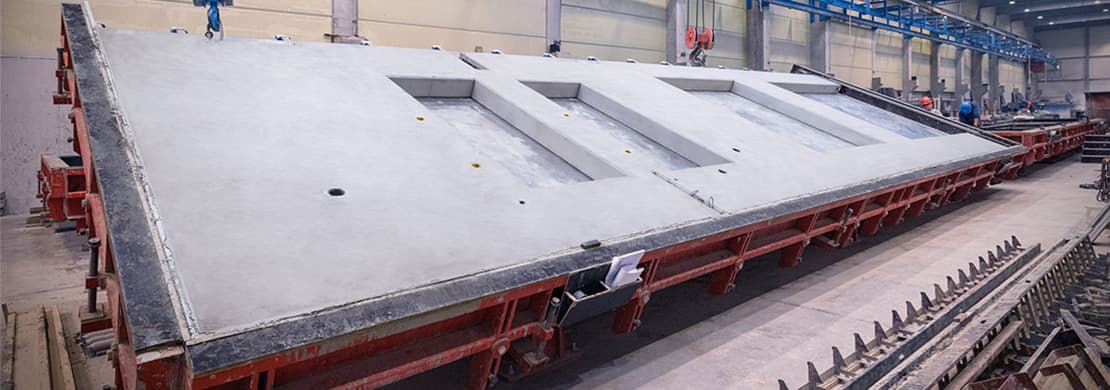

Ściana pełna z pętlami systemowymi oraz otworami pod stolarkę

Możliwości projektowe ścian pełnych

W budownictwie przemysłowym ściany jednowarstwowe pełnią na ogół funkcję osłonową, a wewnętrzne mogą być wykorzystane w celu usztywnienia konstrukcji albo pełnić jedynie rolę przegrody funkcjonalnej lub ogniowej. Połączenia ścian mogą być rozwiązane systemowo lub jako złącze monolityczne. Ściany łączone za pomocą łączników liniowych (np. szyny VS) zapewniają szczelność, nośność, a także trwałość złącza. Styk wypełniany jest wysokowytrzymałościową zaprawą. Przy połączeniach monolitycznych ściany posiadają specjalne ukształtowane wręby, a przestrzeń między nimi wypełnia się betonem na placu budowy. Połączenie ścian na różnych poziomach wysokości wykonywane jest za pomocą prętów, wpuszczonych w rury robusta wypełnione zaprawą wysokowytrzymałościową.

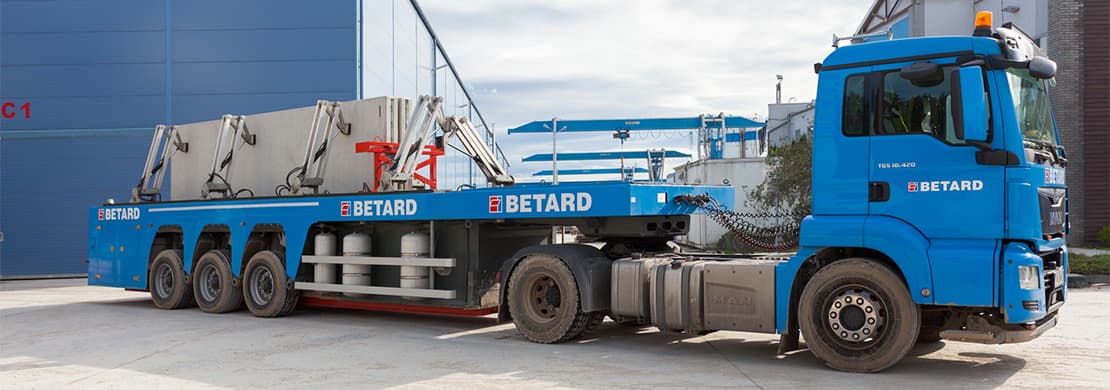

Transport prefabrykowanych ścian pełnych na naczepie samozaładowczej

Transport ścian pełnych

Ściany pełne mogą być transportowane zarówno w pozycji pionowej jak i poziomej. Ściany w pozycji pionowej transportowane są w specjalnych stojakach na naczepie niskopodwoziowej. Posiadamy również specjalne naczepy samozaładowcze, wspomagające proces załadunku i rozładunku. W takim typie naczepy, podłoga jest usytuowana na wysokości kilkudziesięciu centymetrów co pozwala na transport elementów o większej wysokości. Wysokość transportowanej ściany potrafi sięgać nawet wysokości 4,5 m. Długość ściany może sięgać nawet kilkunastu metrów.

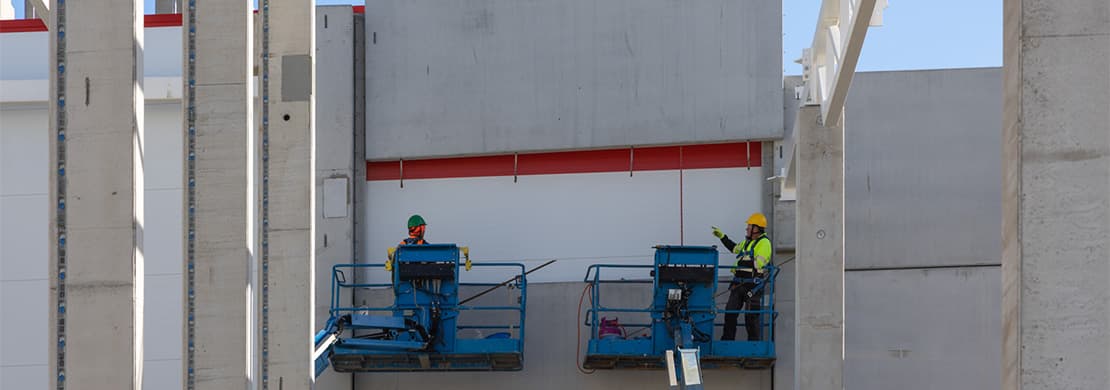

Prefabrykowana ściana pełna montowana pomiędzy słupami

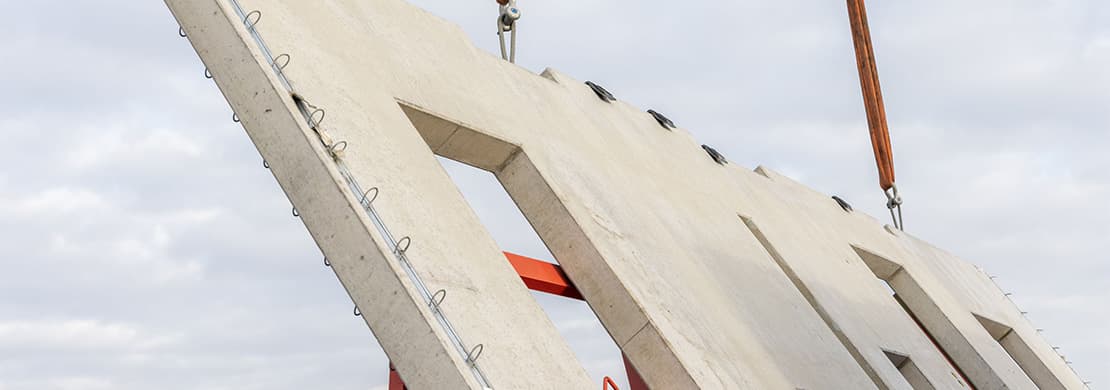

Montaż ścian pełnych

Proces montażu może delikatnie różnić się dla odmiennych typów łączenia ścian. Ściany ustawia się na wcześniej przygotowanej ławie fundamentowej i podpiera podporami montażowymi. W połączeniach monolitycznych sąsiadujące ze sobą ściany łączy się mieszanką betonową. W przypadku ścian z łącznikami systemowymi, po odpowiednim ich ustawieniu, w przestrzeni między ścianami ustawia się zachodzące na siebie pętle z liny stalowej, a w miejscu ich połączenia (zamku dyblowym) ustawia się pręt żebrowany. Całość zalewana jest wysokowytrzymałościową zaprawą pęczniejącą. Kolejne poziomy ścian łączymy ze sobą za pomocą prętów mufowych i stalowych rur karbowanych tzw. robust. Sposób połączenia słupów ze ścianami zależny jest od tego, czy ściana ma charakter osłonowy (ściana zawieszana lub samonośna) czy pełni funkcje usztywniające. W przypadku ścian niepełniących funkcji usztywniających, najczęściej projektuje się połączenia skręcane, z użyciem kątowników montażowych przykręcanych śrubami młotkowymi do szyn kotwiących osadzonych w prefabrykacie.

(1)

DETALE TECHNICZNE

GALERIA PRODUKTU

Montaż ścian pełnych
OTWÓRZ ZDJĘCIE
Montaż ścian pełnych
OTWÓRZ ZDJĘCIE
Montaż ścian pełnych
OTWÓRZ ZDJĘCIE
Montaż ścian pełnych
OTWÓRZ ZDJĘCIE
Montaż ścian pełnych
OTWÓRZ ZDJĘCIE
Montaż ścian pełnych
OTWÓRZ ZDJĘCIE
Montaż ścian pełnych
OTWÓRZ ZDJĘCIE
(5)
