Ściany

Ściana zespolona

Prefabrykowana ściana zespolona składa się z dwóch płyt typu fligran (zawierających zbrojenie docelowe — konstrukcyjne), połączonych ze sobą kratownicami, które zapewniają stabilność układu w czasie transportu, montażu oraz układania betonu. Ściany zespolone, dzięki swojej budowie, zapewniają odpowiednie powiązanie i współprace w fazie budowy oraz eksploatacji pomiędzy elementami. Proponujemy szeroki zakres zastosowań dla prefabrykowanych ścian zespolonych. Mogą być one stosowane w piwnicach domów mieszkalnych i użyteczności publicznej, w domach szeregowych, budynkach przemysłowych, halach i garażach wielokondygnacyjnych.

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Szybkość

    Szybkość i łatwość montażu

  • Ikona przedstawiająca symbol strzałki

    Jakość

    Wysoka jakość powierzchni zewnętrznych

  • Ikona przedstawiająca symbol strzałki

    Tynkowanie

    Brak konieczności tynkowania ścian

  • Ikona przedstawiająca symbol strzałki

    Minimalizacja prac

    Prace na budowie bez konieczności wykonywania deskowania i zbrojenia głównego

  • Ikona przedstawiająca symbol strzałki

    Niezależność pogodowa

    Montaż elementów niezależnie od warunków atmosferycznych

  • Ikona przedstawiająca symbol strzałki

    Szalunek tracony

    Możliwość zastosowania jako szalunek tracony

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

Proces produkcji ścian zespolonych

Proces produkcji ścian zespolonych

Proces produkcji rozpoczyna się od wykonania jednej z dwóch płyt wraz ze zbrojeniem oraz kratowniczkami służącymi do połączenia płyt, a także zapewniającymi stabilność podczas transportu i montażu. Wypełniona mieszanką betonową forma trafia do dojrzewalni, aby uzyskać założoną wytrzymałość. Po tym etapie produkowana jest druga z płyt tworzących ścianę zespoloną. W momencie wypełnienia drugiej płyty mieszanką betonową, za pomocą specjalnego stołu obrotowego pierwsza płyta nakładana jest na drugą. Tak utworzona ściana zespolona trafia ponownie do dojrzewalni. Po osiągnięciu odpowiedniej wytrzymałości, jest gotowa do transportu.

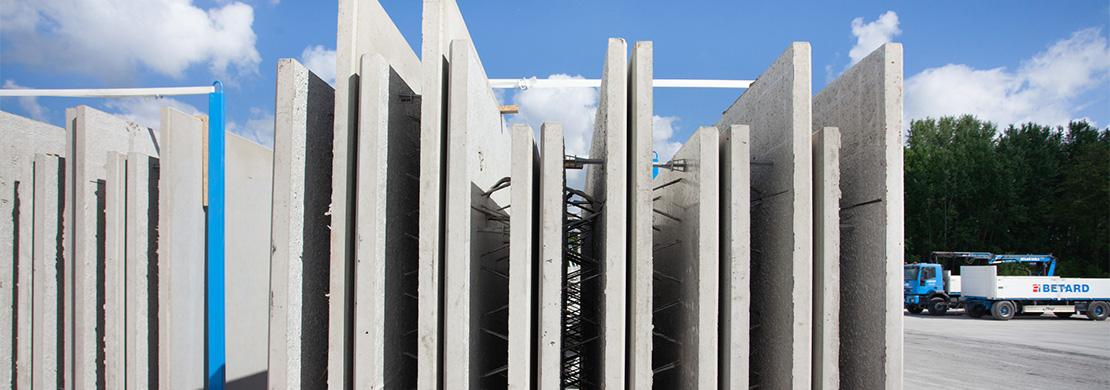

Możliwości produkcyjne ścian zespolonych

Możliwości produkcyjne ścian zespolonych

W zakładzie produkcyjnym firmy Betard istnieje możliwość wykonywania ścian o szerokości nawet do 10 m i wysokości ponad 3 m.

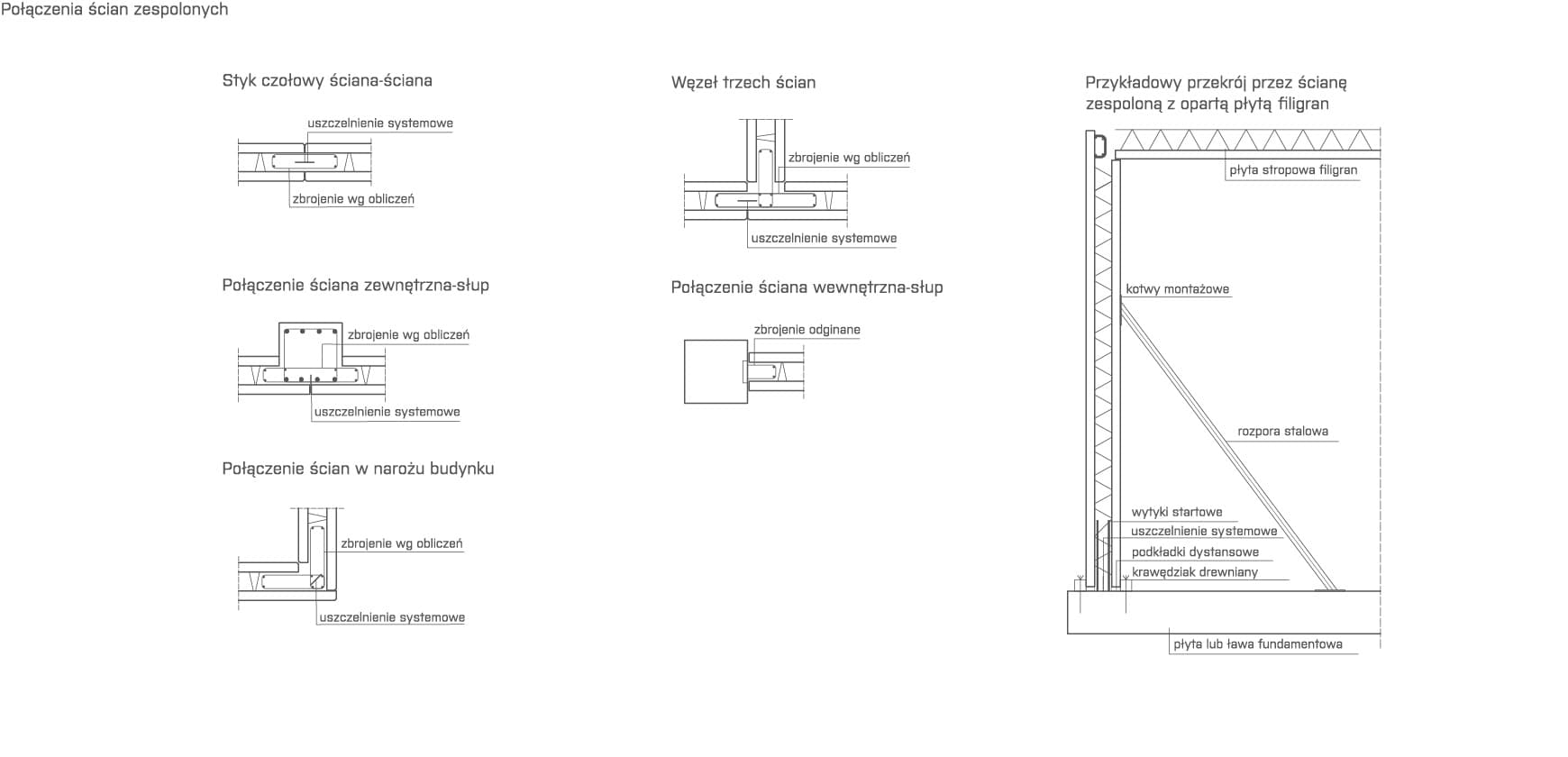

Możliwości projektowe ścian zespolonych

Możliwości projektowe ścian zespolonych

Płyty tworzące ścianę projektowane są na ogół o grubości 5-7 cm. Istnieje możliwość zaprojektowania i wykonania otworów jak również instalacji wewnątrz ściany. Istnieje możliwość wykonania bruzd technologicznych oraz zastosowania zbrojenia odginanego.

Transport ścian zespolonych

Transport ścian zespolonych

Ściany zespolone mogą być transportowane zarówno w pozycji poziomej, jak i pionowej. W przypadku transportu w poziomie elementy należy układać na przekładkach drewnianych. Podczas transportu w pozycji pionowej szerokość ściany powinna być równoległa do kierunku jazdy samochodu. Ściany w pozycji pionowej transportowane są w specjalnych stojakach na naczepie niskopodwoziowej. Posiadamy również specjalne naczepy samozaładowcze, wspomagające proces załadunku i rozładunku. W takim typie naczepy, podłoga jest usytuowana na wysokości kilkudziesięciu centymetrów, co pozwala na transport elementów o większej wysokości. Wysokość transportowanej ściany może wynosić nawet 4,5 m.

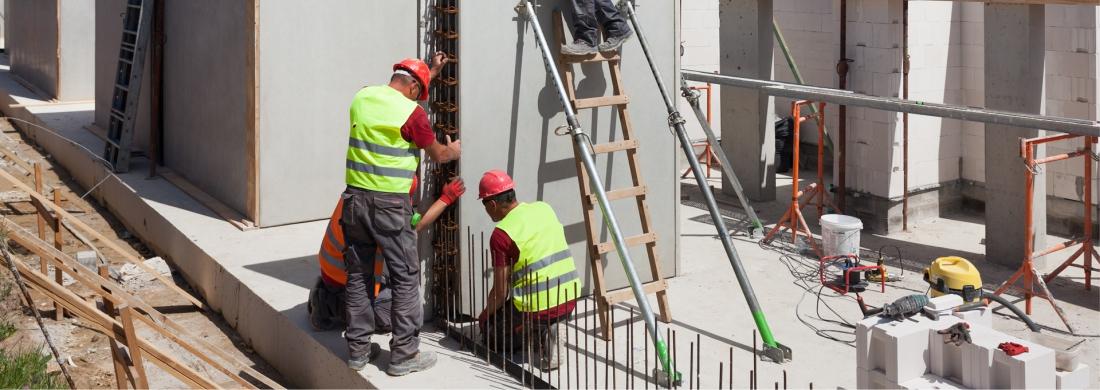

Montaż ścian zespolonych

Montaż ścian zespolonych

Do montażu ścian używa się żurawia lub dźwigu samojezdnego, wyposażonego w odpowiednie zawiesia lub trawersy. Ściany zespolone montuje się na wcześniej przygotowanym podłożu, w którym powinny być zabetonowane pręty startowe (wytyki). Po nałożeniu elementu na startery należy zabezpieczyć go podporami ukośnymi i skontrolować jego ułożenie w pionie. Kolejnym krokiem po zamontowaniu ściany zespolonej jest ułożenie zbrojenia styków ścian (koszów lub siatek zbrojeniowych). Następnie między zespolonymi płytami układa się mieszankę betonową o odpowiednich właściwościach.

(1)

DETALE TECHNICZNE
