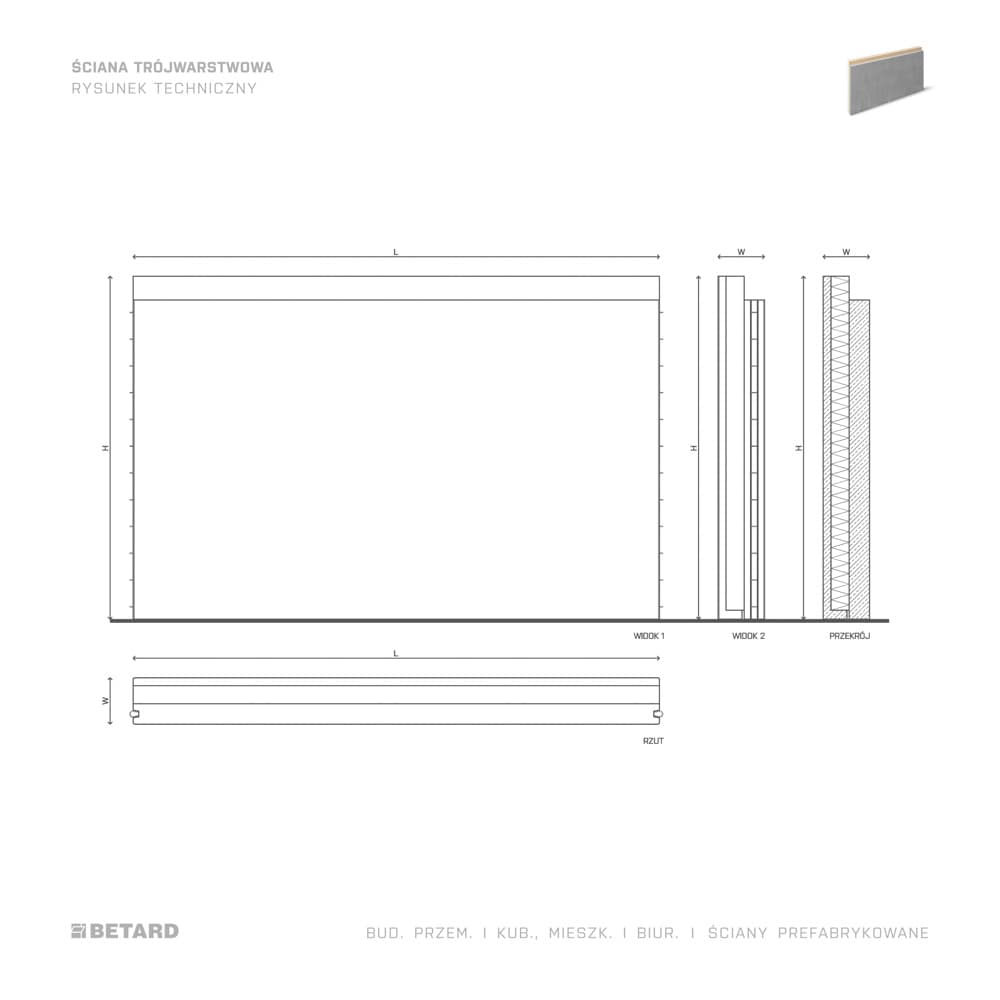

Ściana trójwarstwowa - profil

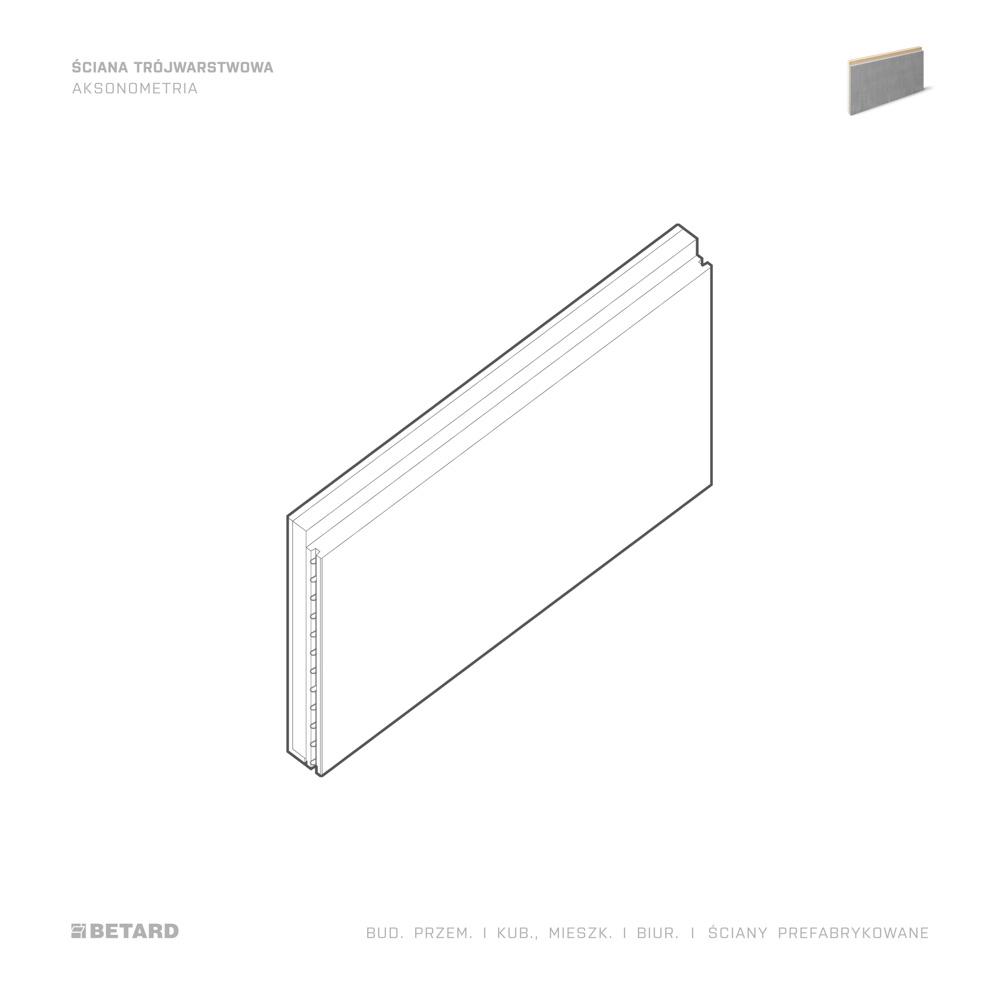

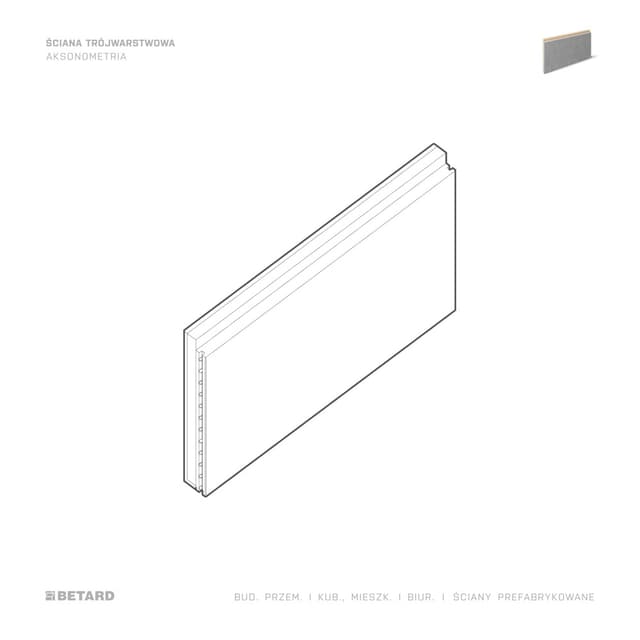

Ściana trójwarstwowa - aksonometria

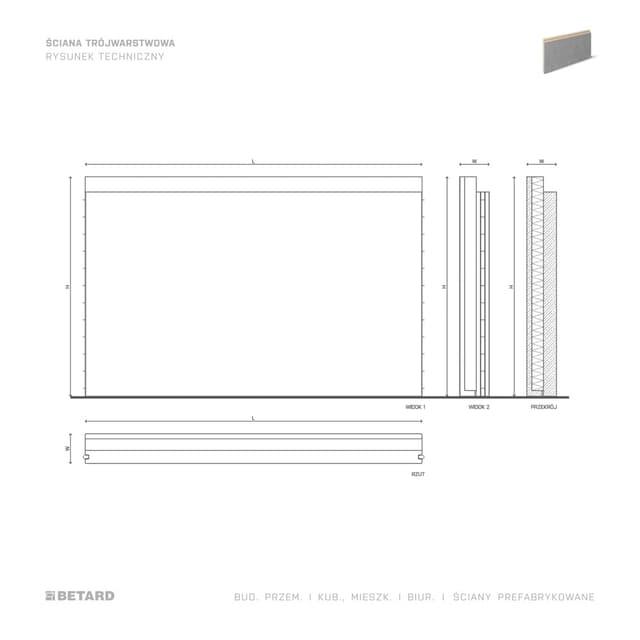

Ściana trójwarstwowa - rzut

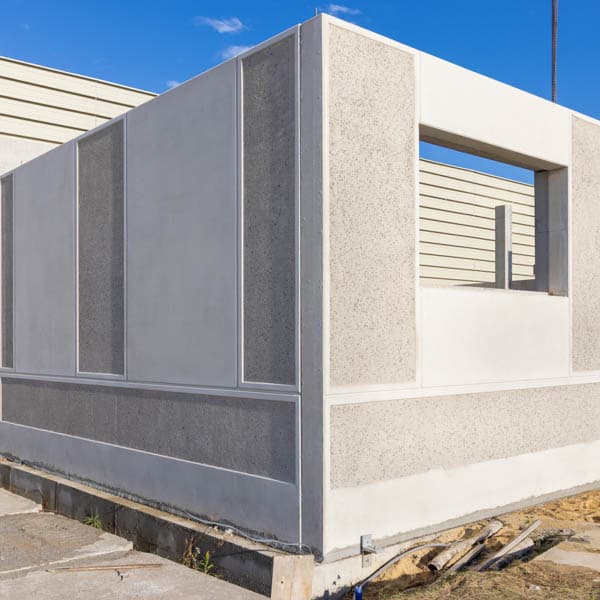

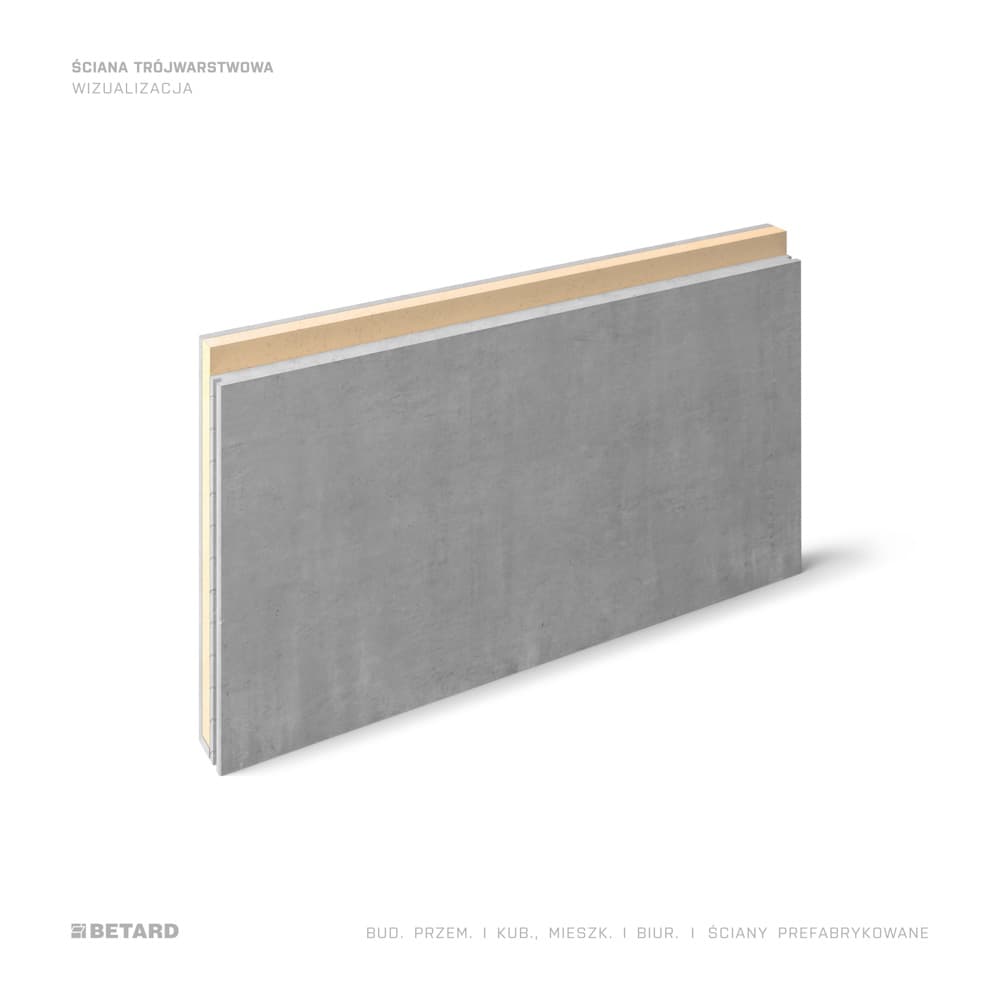

Ściana trójwarstwowa - wizualizacja

PRZEWIŃ ZDJĘCIE

  • Ściana trójwarstwowa - aksonometria
  • Ściana trójwarstwowa - rzut
  • Ściana trójwarstwowa - wizualizacja

    + WIĘCEJ

Ściany

Ściana trójwarstwowa

Ściany trójwarstwowe składają się z dwóch płyt żelbetowych oraz wewnętrznej warstwy izolacji, połączonych ze sobą systemowymi łącznikami międzywarstwowymi. Ściany te mają zastosowanie głównie jako zewnętrzne ściany elewacyjne. Wewnętrzna płyta ściany warstwowej jest elementem nośnym, a zewnętrzna nienośna płyta, stanowi doskonałą ochronę dla izolacji cieplnej.

Zakres stosowania

  • → Ściany osłonowe np. elewacyjne
  • → Ściany nośne elewacyjne lub wewnętrzne

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Szybkość

    Szybkość realizacji

  • Ikona przedstawiająca symbol strzałki

    Minimalizacja prac

    Minimalizacja sprzętu na budowie oraz ograniczenie prac związanych z szalowaniem

  • Ikona przedstawiająca symbol strzałki

    Jakość

    Wysoka jakość elementów

  • Ikona przedstawiająca symbol strzałki

    Powierzchnia

    Jedna strona od formy, fazowane krawędzie

  • Ikona przedstawiająca symbol strzałki

    Wykończenie

    Ściany warstwowe z zewnętrzną powierzchnią licową lub z nadaną fakturą

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

Proces produkcji ścian trójwarstwowych

Proces produkcji ścian trójwarstwowych

Ściany warstwowe są produkowane w przygotowanej formie na specjalistycznych stołach, dzięki czemu otrzymujemy gładką powierzchnię zewnętrzną od stołu. Na przygotowanym podłożu układane jest zbrojenie jak również system łączników składający się z kotew płaskich, pierścieni i szpilek kotwiących. Po zalaniu warstwy elewacyjnej mieszanką betonową, montowana jest warstwa izolacyjna. Po osiągnieciu wymaganej wytrzymałości, na warstwę izolacji układane jest zbrojenie warstwy konstrukcyjnej, a następnie warstwa zostaje wypełniona mieszanką betonową.

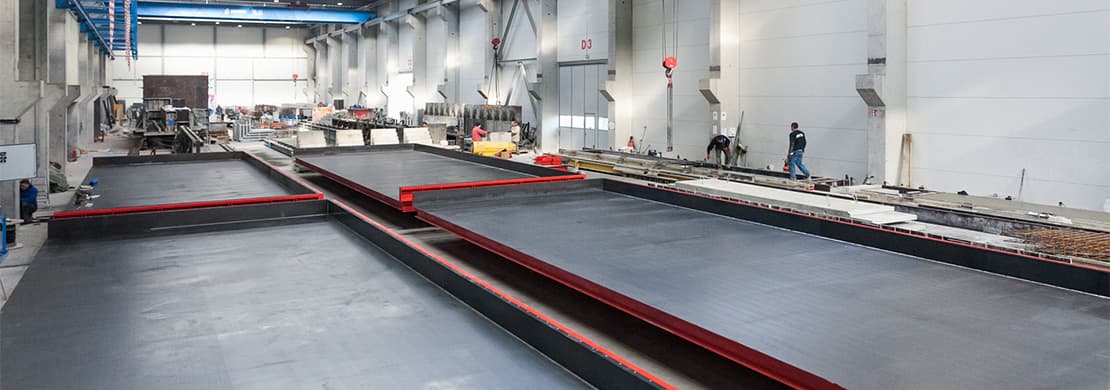

Możliwości produkcyjne ścian trójwarstwowych

Możliwości produkcyjne ścian trójwarstwowych

Gabaryty ściany ograniczone są jedynie wielkością stołów roboczych oraz wymaganiami transportowymi. Produkujemy ściany o grubości nawet 50 cm. Dla uzyskania wysokiej jakości prefabrykatu warstwowego należy stosować beton o minimalnym wskaźniku cementowo-wodnym oraz materiały nienasiąkliwe do wykonania warstwy izolacji, a także unikać zbyt długiego zagęszczania i kontaktu wibratora z elementami kotwiącymi.

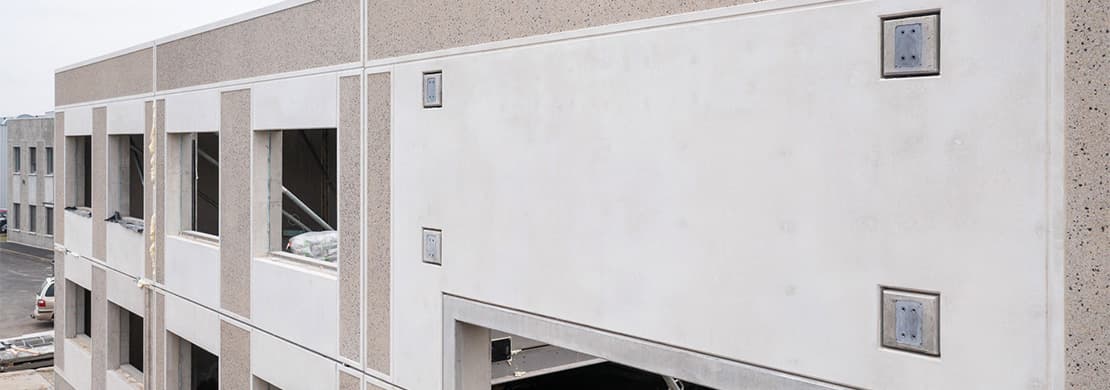

Możliwości projektowe ścian trójwarstwowych

Możliwości projektowe ścian trójwarstwowych

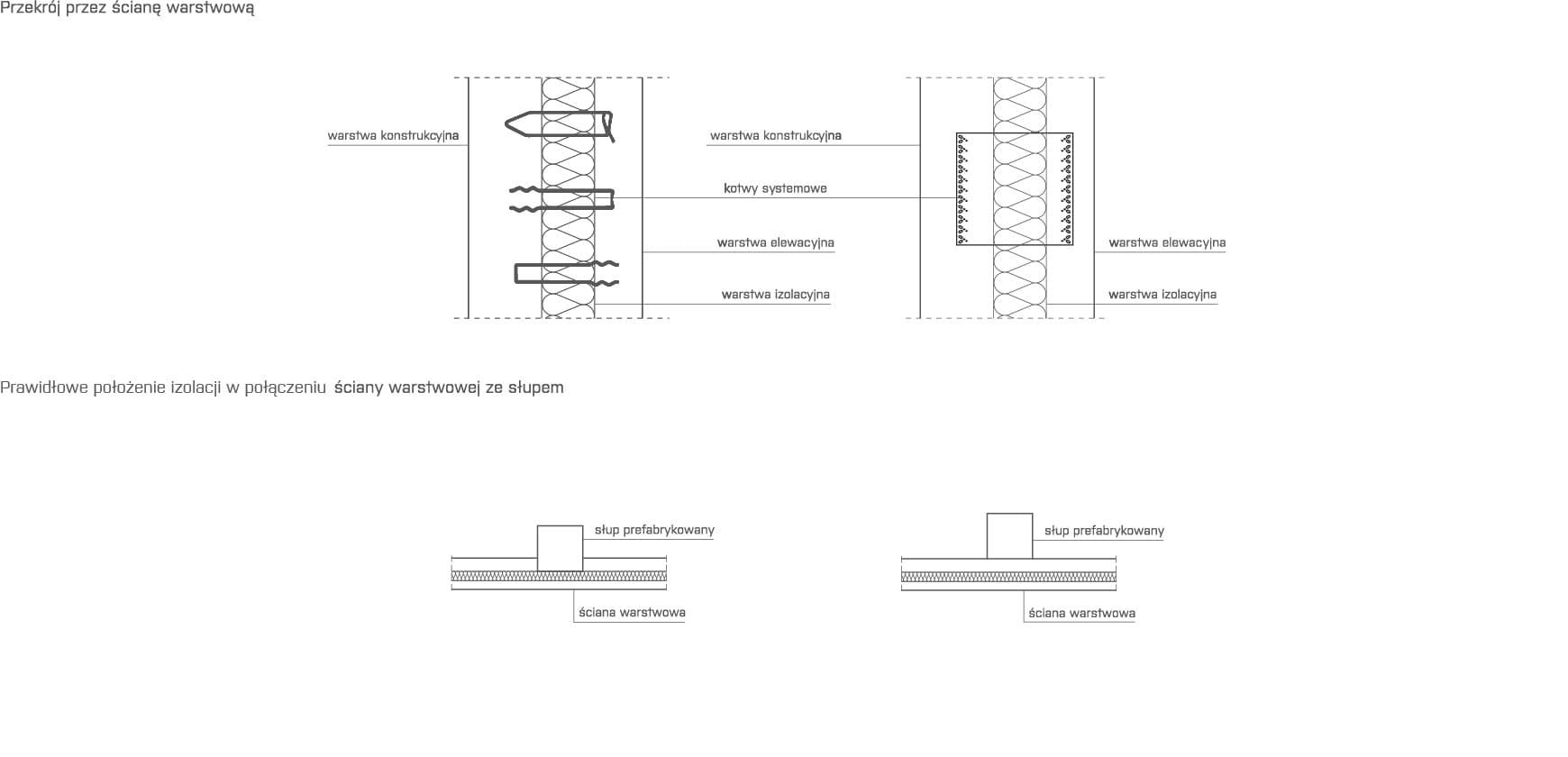

Konstrukcyjna warstwa betonowa ściany projektowana jest o grubości powyżej 12 cm z odpowiednim zbrojeniem, pełniąc funkcję ściany nośnej i współpracując z konstrukcją nośną budynku przez żelbetowe lub stalowe złącza. Środkowa warstwa izolacyjna projektowana jest zgodnie z wymaganą izolacyjnością termiczną. Grubość betonowej warstwy elewacyjnej wynosi zazwyczaj od 6 do 10 cm.

Transport ścian trójwarstwowych

Transport ścian trójwarstwowych

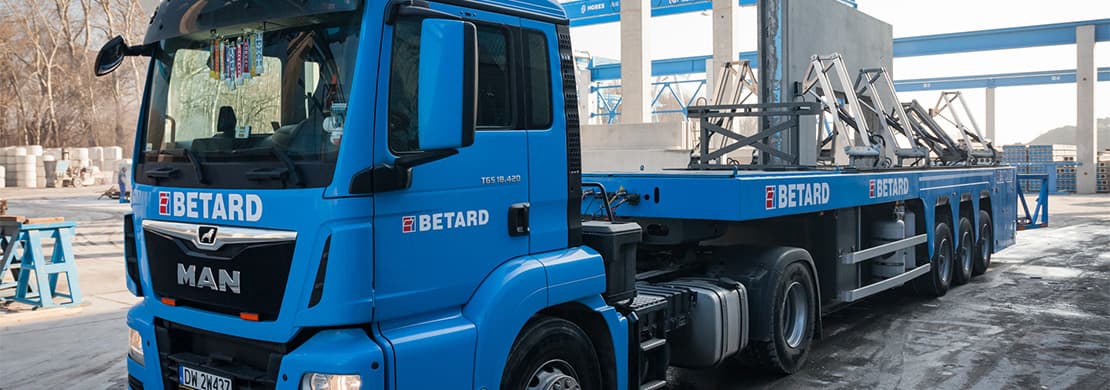

Ściany najczęściej są transportowane w pozycji wbudowania, czyli w pionie. W zależności od wysokości, ściany mogą być transportowane na zwykłej naczepie (elementy do wysokości 2,5 m), na naczepie niskopodwoziowej (do wysokości 2,8m) lub w przyczepie typu "wanna" (ponad 2,8 m wysokości). Ściany transportowane na zwykłej naczepie oraz niskopodwoziowej muszą być umieszczone w specjalnych stojakach. W przypadku naczep typu "wanna", ściany układane są na specjalnej podłodze, która jest częścią naczepy. Platforma zostawiana jest na placu budowy do czasu zamontowania wszystkich elementów.

Montaż ścian trójwarstwowych

Montaż ścian trójwarstwowych

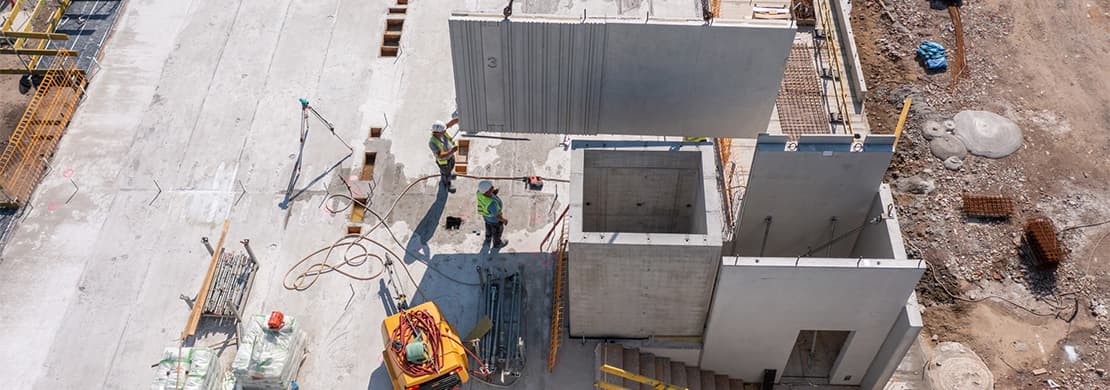

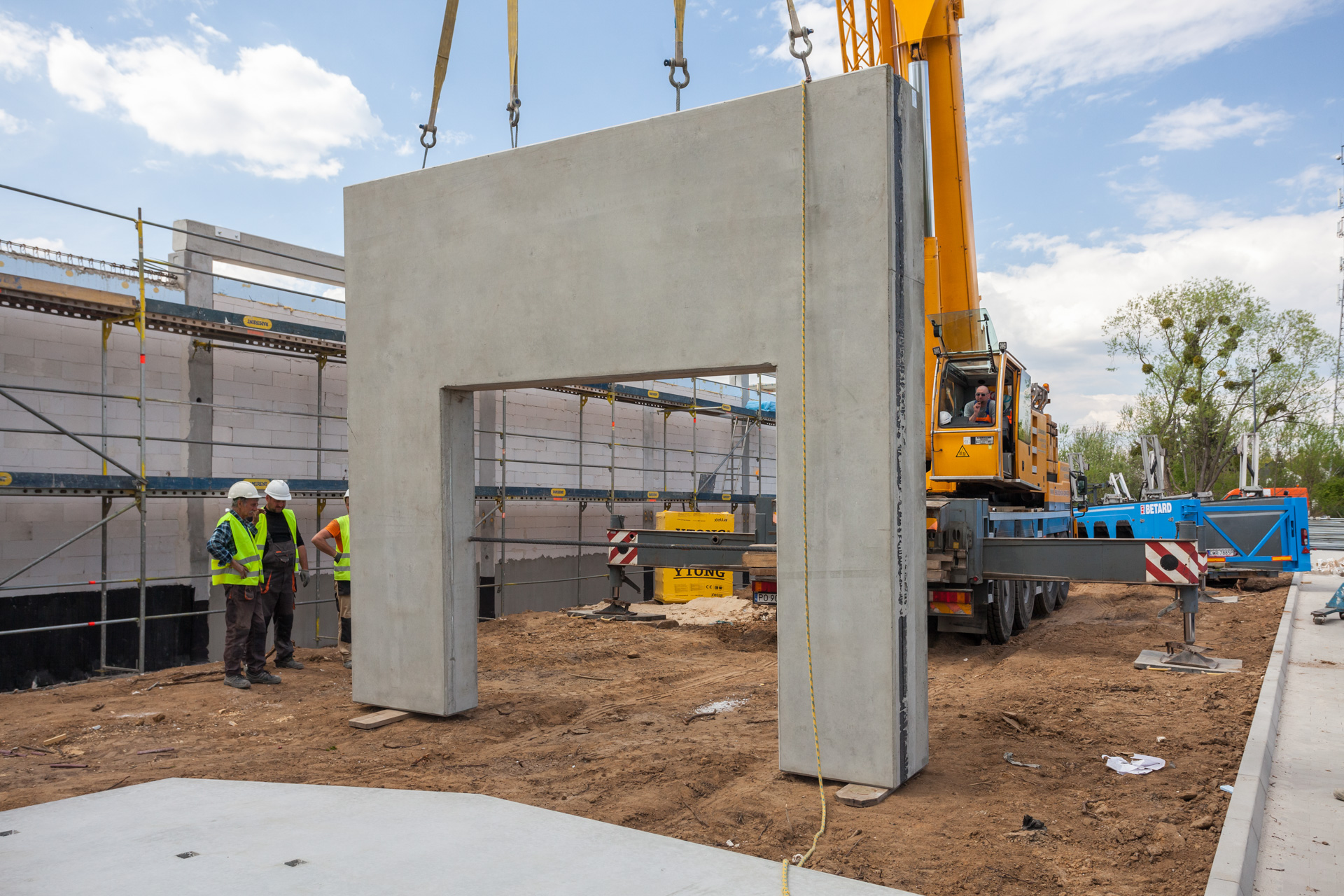

W niskich budynkach montaż elementów odbywa się bezpośrednio z samochodu, przy użyciu żurawia samojezdnego. Zdarzają się elementy, posiadające duże gabaryty, o ciężarze nawet do 20 T, które wymagają specjalistycznego dźwigu do montażu na budowie.

(1)

DETALE TECHNICZNE

POBIERZ DOKUMENTY DOSTĘPNE DLA TEGO PRODUKTU

  • Certyfikat | Długołęka Wieruszów Przywory Gajków | El. ścian
    CERTYFIKATY
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • Certyfikat | Bydgoszcz | El. ścian
    CERTYFIKATY
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • Certyfikat | Kielce1 | El. ścian
    CERTYFIKATY
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Długołęka | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Bydgoszcz | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Gajków | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Kielce1 | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Przywory | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Wieruszów | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
    • (5)

    POWIĄZANE PRODUKTY

    Ściana zespolona - wizualizacja produktu

    Ściany

    Ściana zespolona

    ZOBACZ

    POBIERZ DOKUMENTY

    CECHY PRODUKTU

    Szybkość

    Szybkość i łatwość montażu

    Jakość

    Wysoka jakość powierzchni zewnętrznych

    Tynkowanie

    Brak konieczności tynkowania ścian

    Minimalizacja prac

    Prace na budowie bez konieczności wykonywania deskowania i zbrojenia głównego

    Niezależność pogodowa

    Montaż elementów niezależnie od warunków atmosferycznych

    Szalunek tracony

    Możliwość zastosowania jako szalunek tracony

    certyfikaty

    Certyfikat | Długołęka Wieruszów Przywory Gajków | El. ścian

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Bydgoszcz | El. ścian

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce1 | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Długołęka | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Bydgoszcz | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Gajków | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Przywory | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Wieruszów | El. ścian

    Zobacz plikPobierz plik
    POBIERZ WSZYSTKIE DOKUMENTYPobierz wszystkie
    Ściana pełna - przemysłowe - PROFIL

    Ściany

    Ściana pełna

    ZOBACZ

    POBIERZ DOKUMENTY

    CECHY PRODUKTU

    SZYBKOŚĆ

    Szybkość realizacji

    MINIMALIZACJA SPRZĘTU

    Minimalizacja sprzętu na budowie oraz ograniczenie prac związanych z szalowaniem

    JAKOŚĆ

    Wysoka jakość elementów

    POWIERZCHNIA

    Jedna strona od formy, fazowane krawędzie

    KLASA BETONU

    Klasa betonu min. C30/37

    certyfikaty

    Certyfikat | Długołęka Wieruszów Przywory Gajków | El. ścian

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Bydgoszcz | El. ścian

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce1 | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Długołęka | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Bydgoszcz | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Gajków | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Przywory | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Wieruszów | El. ścian

    Zobacz plikPobierz plik
    POBIERZ WSZYSTKIE DOKUMENTYPobierz wszystkie
    Słup żelbetowy, prefabrykowany - profil

    Słupy

    Słup żelbetowy

    ZOBACZ

    POBIERZ DOKUMENTY

    CECHY PRODUKTU

    SZYBKOŚĆ

    Szybkość realizacji stanu surowego, skrócenie czasu trwania inwestycji

    OGRANICZENIE PRAC

    Eliminacja prac szalunkowych i zbrojarskich na budowie

    JAKOŚĆ

    Wysoka jakość elementów, trzy powierzchnie z formy, krawędzie fazowane

    AKCESORIA

    Elementy mogą zawierać szyny do kotwienia warstw elewacyjnych oraz okucia stalowe do zabezpieczenia krawędzi

    Połączenia

    Słupy łączone z fundamentem za pomocą łączników skręcanych nie wymagają stosowania podpór montażowych

    certyfikaty

    Certyfikat | Długołęka Przywory Wieruszów Gajków | El. prętowe

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Bydgoszcz | El. prętowe

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce1 | El. prętowe

    Zobacz plikPobierz plik

    deklaracje

    dwu | Długołęka | Słupy

    Zobacz plikPobierz plik

    deklaracje

    dwu | Bydgoszcz | Słupy

    Zobacz plikPobierz plik

    deklaracje

    dwu | Gajków | Słupy

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | Słupy

    Zobacz plikPobierz plik

    deklaracje

    dwu | Przywory | Słupy

    Zobacz plikPobierz plik

    deklaracje

    dwu | Wieruszów | Słupy

    Zobacz plikPobierz plik
    POBIERZ WSZYSTKIE DOKUMENTYPobierz wszystkie
    Belka sprężona - profil

    Belki

    Belka sprężona

    ZOBACZ

    POBIERZ DOKUMENTY

    CECHY PRODUKTU

    Klasa betonu

    Beton klasy min. C50/60, stal zbrojeniowa AIIIN, stal sprężająca Y1860 S7

    Szybkość

    Duża szybkość prac na budowie

    Jakość

    Wysoka jakość elementów - trzy powierzchnie od formy i fazowane krawędzie

    Eliminacja prac

    Eliminacja prac szalunkowych i zbrojarskich na wysokości

    Akcesoria

    Zabudowane uchwyty transportowe i akcesoria do połączenia z konstrukcją

    certyfikaty

    Certyfikat | Długołęka Przywory Wieruszów Gajków | El. prętowe

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce1 | El. prętowe

    Zobacz plikPobierz plik

    deklaracje

    dwu | Długołęka | El. prętowe sprężone

    Zobacz plikPobierz plik

    deklaracje

    dwu | Przywory | El. prętowe sprężone

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | El. prętowe sprężone

    Zobacz plikPobierz plik
    POBIERZ WSZYSTKIE DOKUMENTYPobierz wszystkie

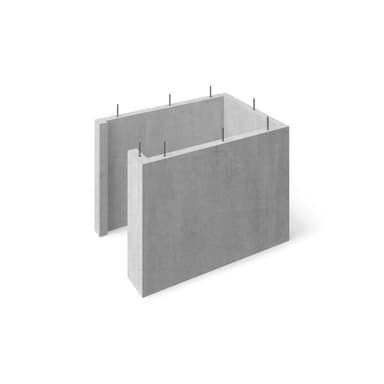

    Element szybu windowego - profil
