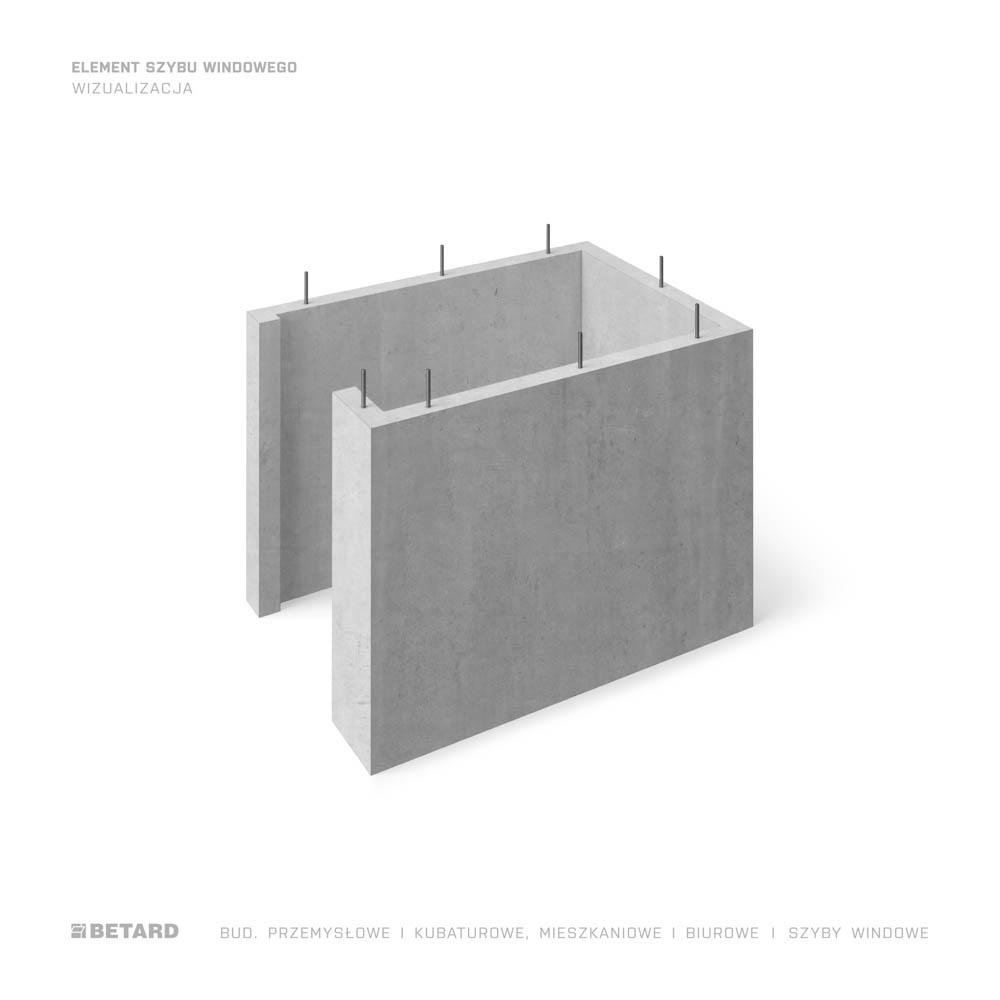

Element szybu windowego - wizualizacja

PRZEWIŃ ZDJĘCIE

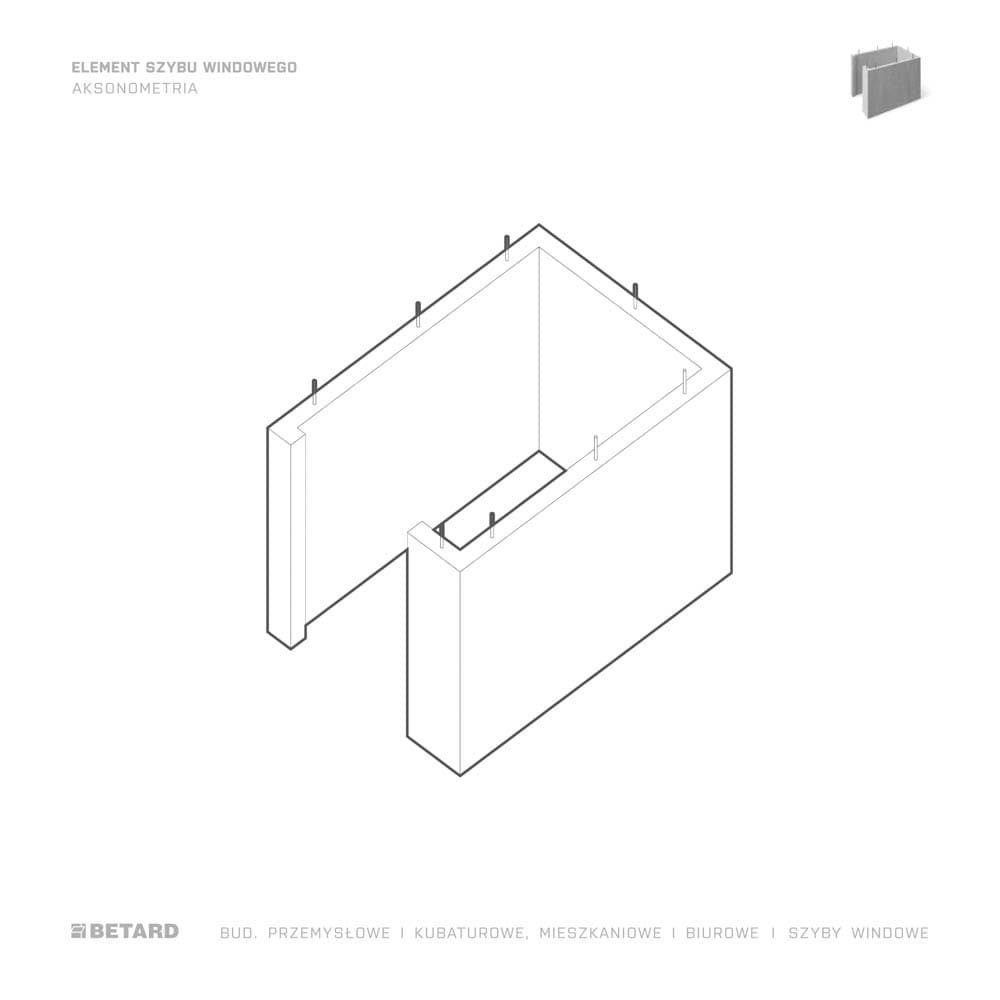

  • Element szybu windowego - aksonometria
  • Element szybu windowego - rzut
  • Element szybu windowego - wizualizacja

    + WIĘCEJ

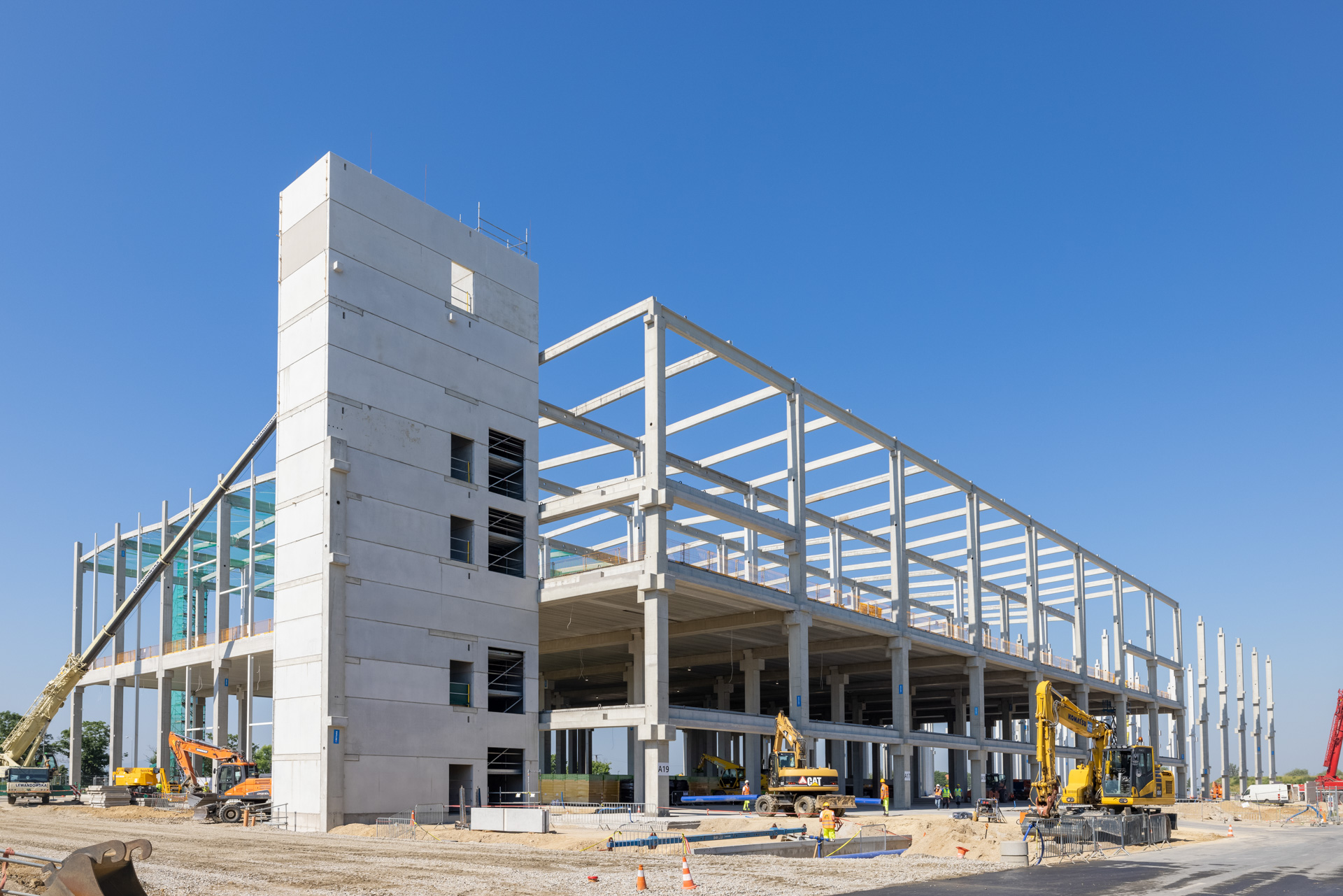

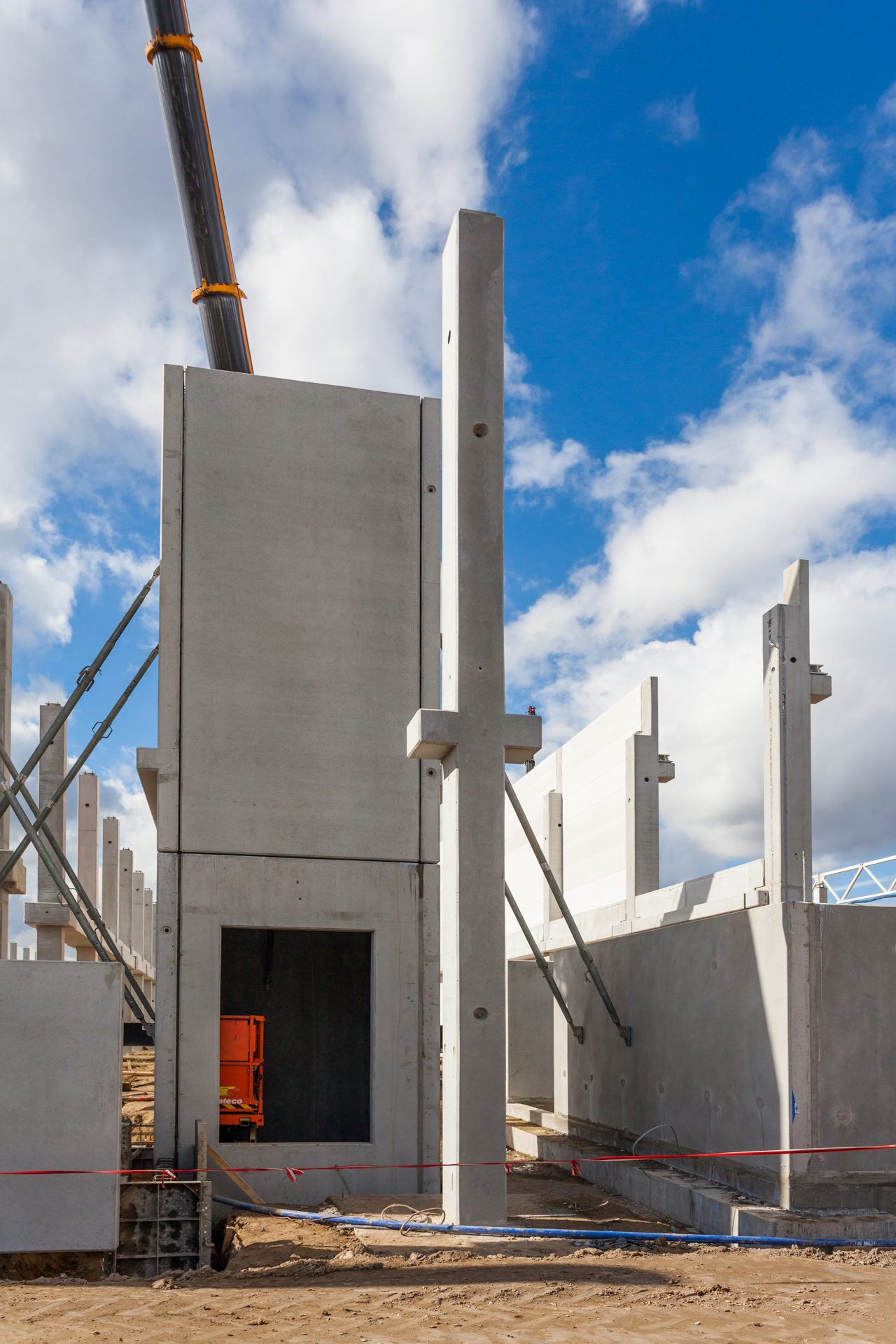

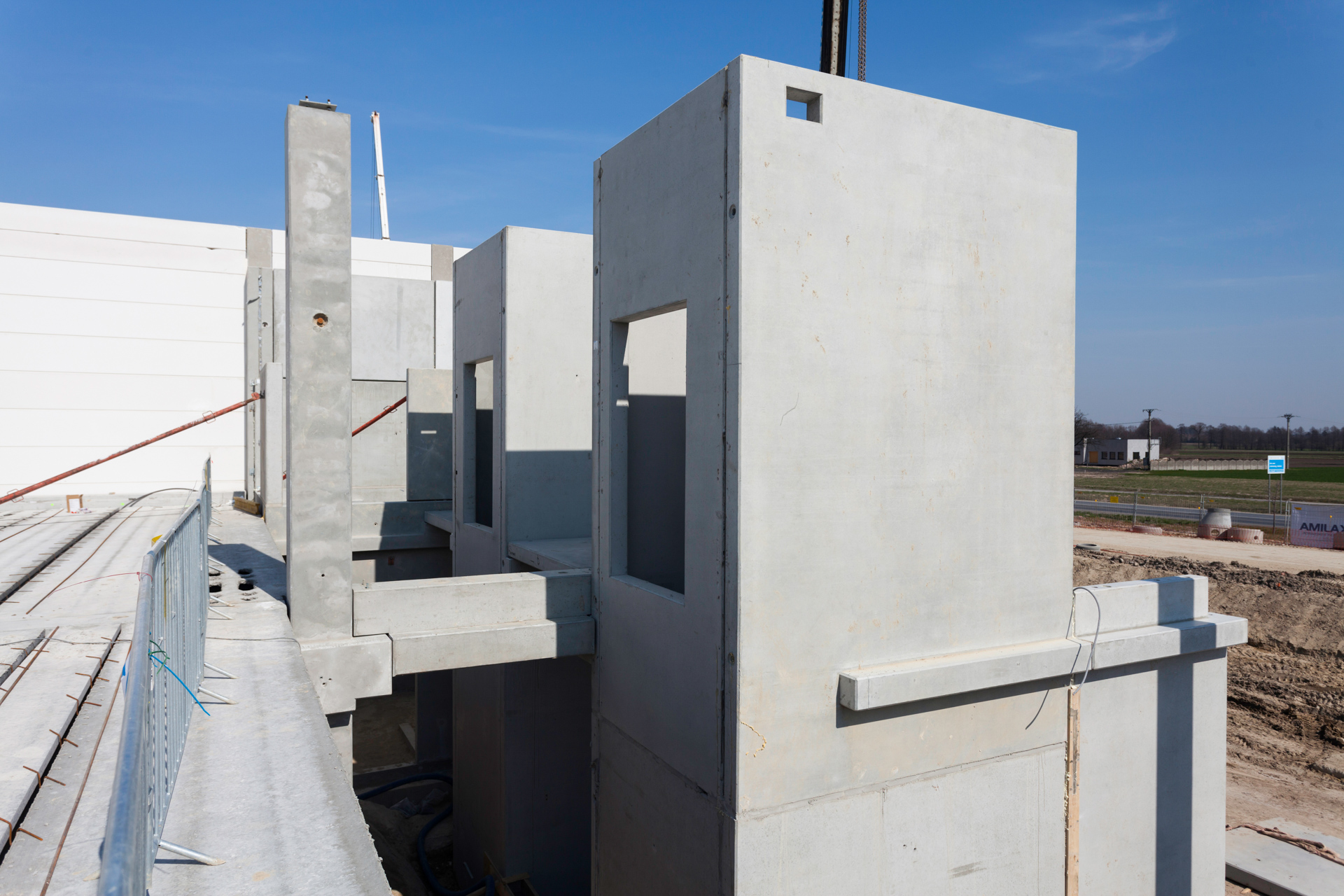

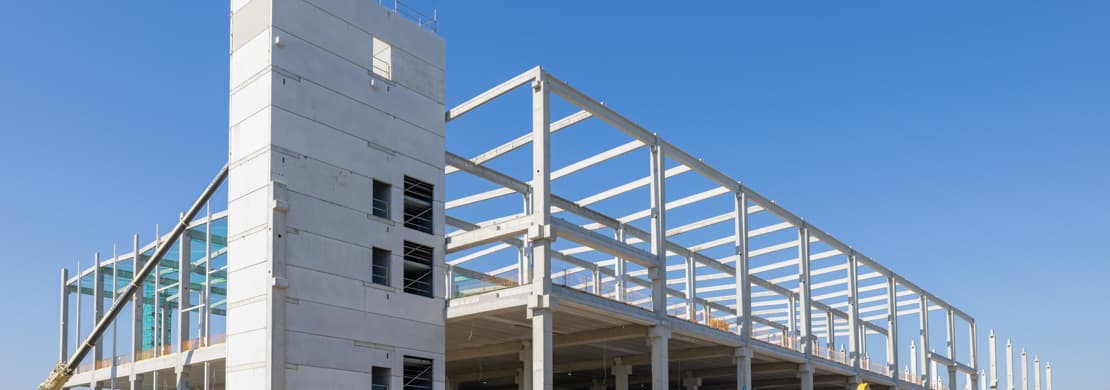

Szyby windowe

Elementy szybu windowego

Szyby windowe wspomagają komunikację pionową w budynku. Mogą być projektowane jako wolnostojące lub mocowane do istniejącej konstrukcji obiektu – wszystko uzależnione jest od warunków geotechnicznych, schematów statycznych i rodzaju akcesoriów potrzebnych do połączenia elementów

Zakres stosowania

  • → Hale magazynowe
  • → Hale przemysłowe

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Szybkość

    Szybkość montażu

  • Ikona przedstawiająca symbol strzałki

    Sztywność

    Duża sztywność układu konstrukcyjnego

  • Ikona przedstawiająca symbol strzałki

    Kotwienie

    Możliwość bezpiecznego kotwienia elementów dźwigu w prefabrykatach

  • Ikona przedstawiająca symbol strzałki

    Powtarzalność

    Powtarzalność elementów

  • Ikona przedstawiająca symbol strzałki

    Dokładność

    Wysoka dokładność wykonania w porównaniu z technologią tradycyjną

  • Ikona przedstawiająca symbol strzałki

    Konstrukcja samonośna

    Możliwość wykonania konstrukcji samonośnej

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

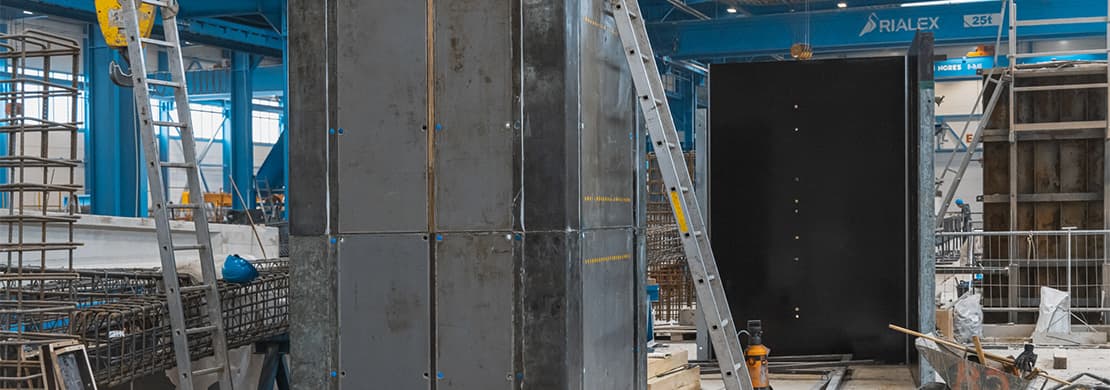

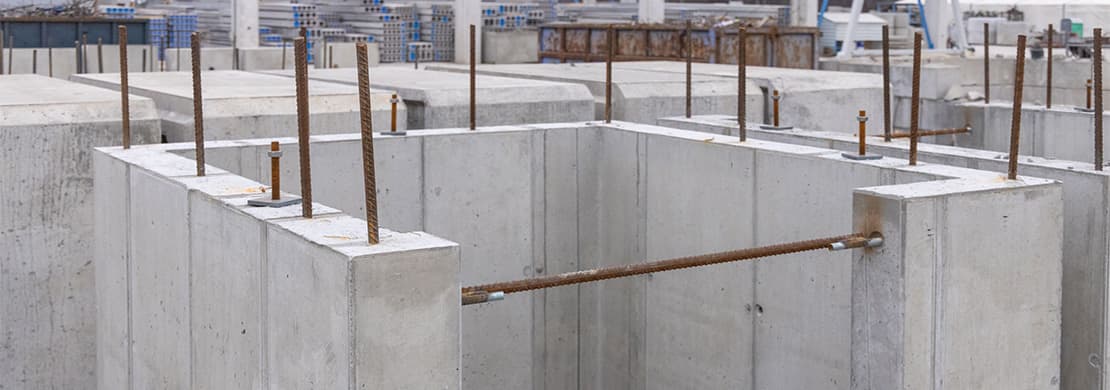

Proces produkcji elementów szybu windowego

Proces produkcji szybów windowych

W przypadku elementów skrzynkowych szyby windowe produkowane są w specjalnie przygotowanych formach. Po ustawieniu zbrojenia elementu, forma wypełniana jest mieszanką betonową.

Możliwości produkcyjne elementów szybu windowego

Możliwości produkcyjne szybów windowych

Szyby windowe mogą być wykonane jako ustrój skrzynkowy lub łączony ze ścian prefabrykowanych pełnych lub zespolonych. Wysokość pojedynczego elementu wynosi zazwyczaj do 2,7 m (w przypadku wyższych kondygnacji istnieje możliwość podziału szybu na wyższe elementy).

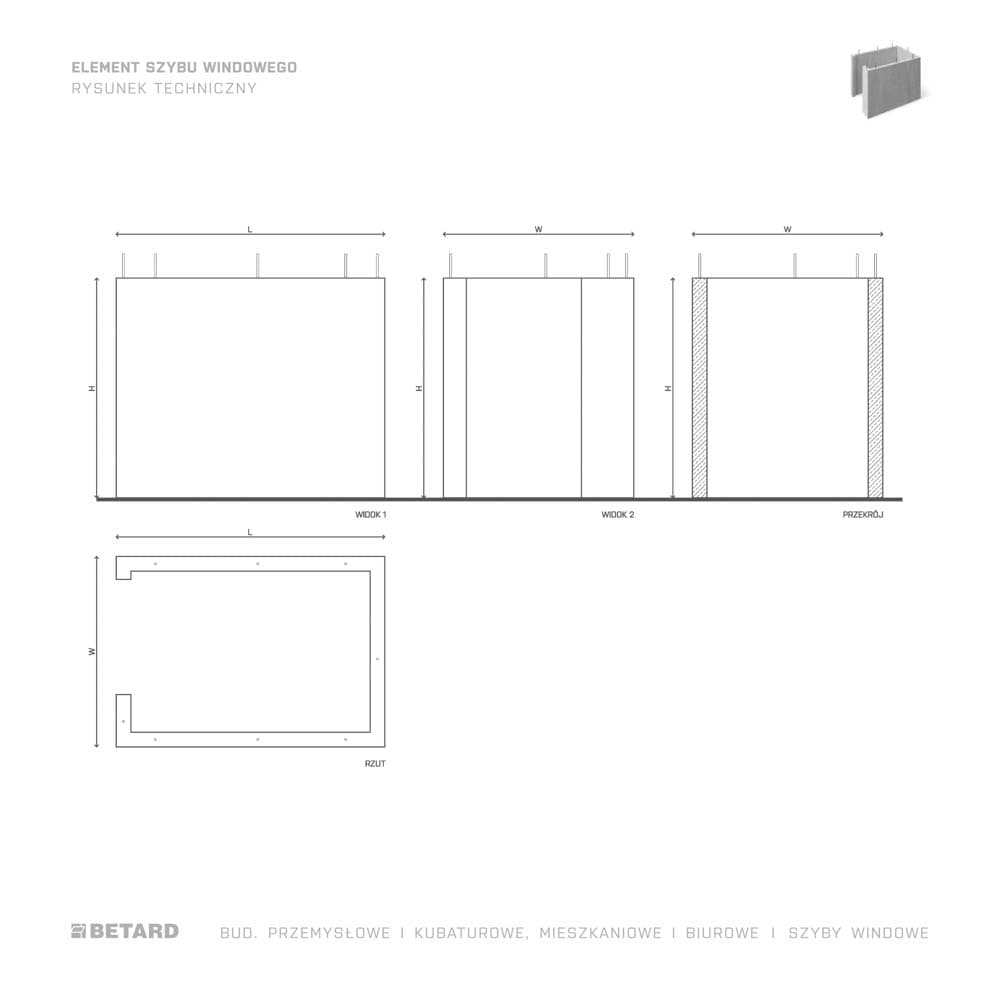

Możliwości projektowe elementów szybu windowego

Możliwości projektowe szybów windowych

Wymiary poprzeczne szybu dostosowane są do geometrii projektu wykonawczego. Grubość ścian jest wyznaczana indywidualnie dla każdego obiektu. Zależy ona od schematu statycznego szybu windowego, wymiarów przekroju poprzecznego i wysokości.

Transport elementów szybu windowego

Transport szybów windowych

W zależności od technologii wykonania szybu windowego elementy przewożone są jako ustroje skrzynkowe lub elementy ścienne. Maksymalny ciężar przewożonego ładunku na jednym aucie to nawet 40 ton. W przypadku szybów windowych ze ścian prefabrykowanych, możliwy jest transport na leżąco z zastosowaniem przekładek między elementami lub w pozycji wbudowania, w specjalnych stojakach. W zależności od wysokości poszczególnych elementów ładujemy je na standardowej naczepie (ściany do wysokości 2,5 m) lub na naczepie niskopodwoziowej (ściany do wysokości 2,8 m).

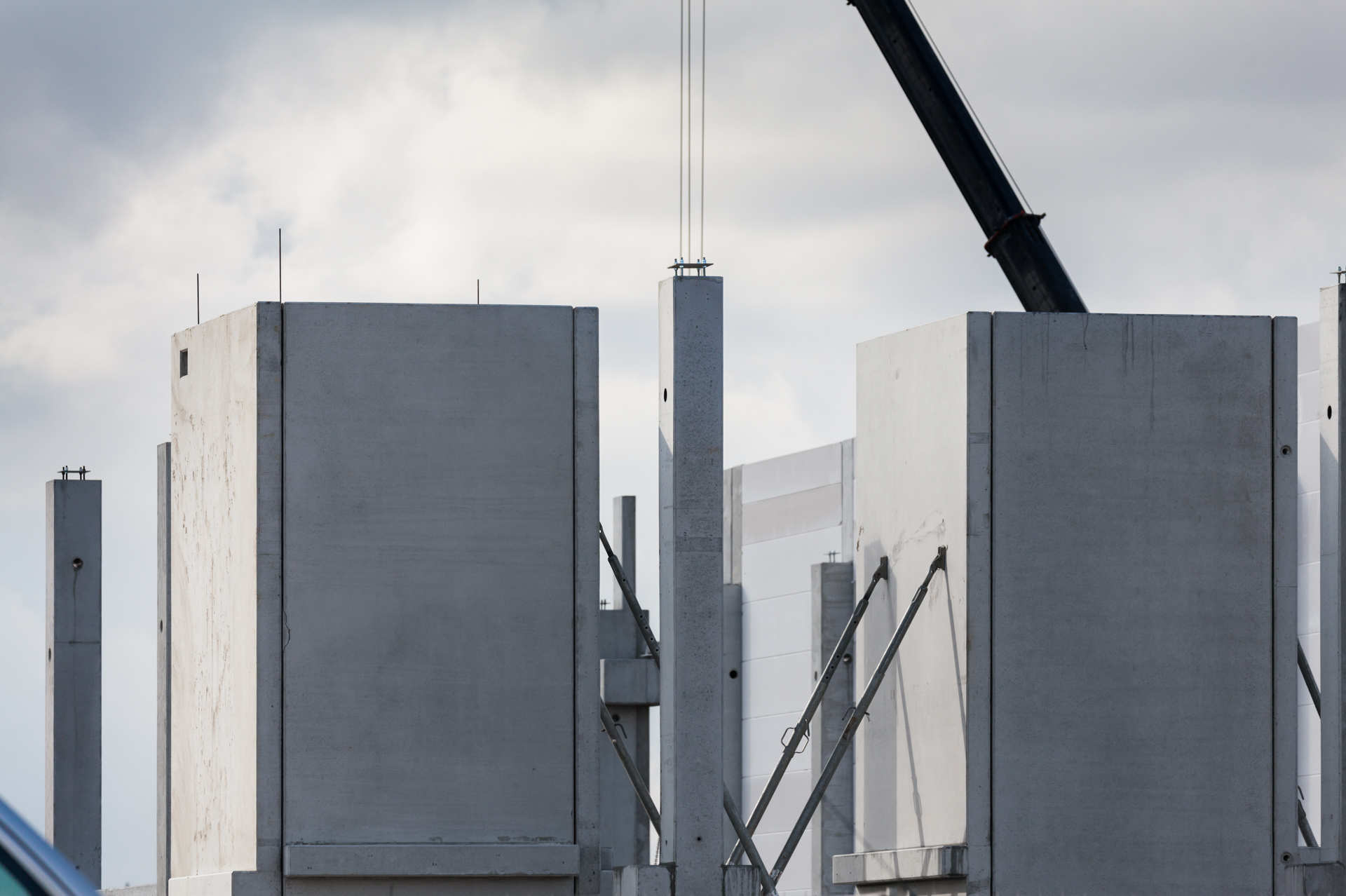

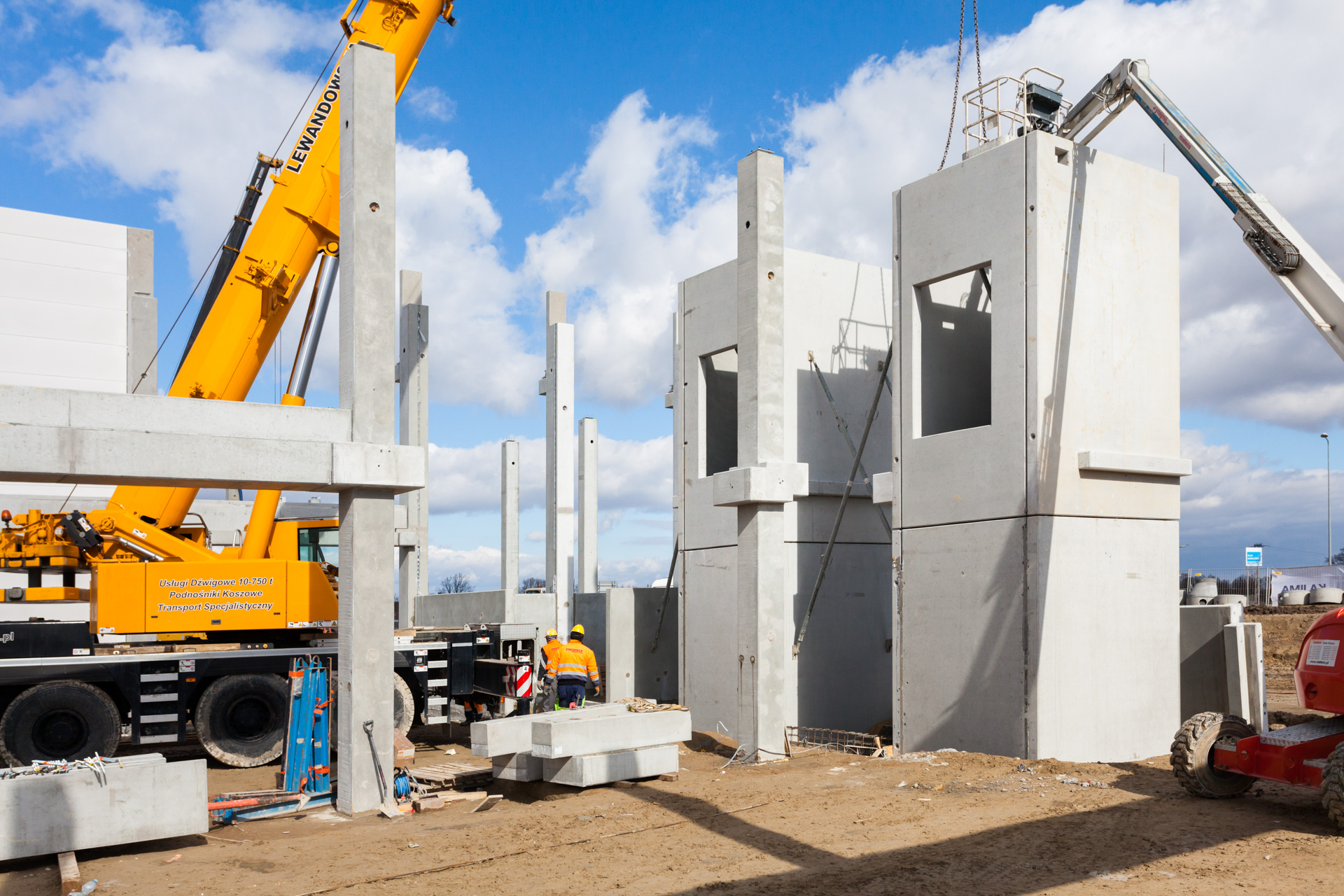

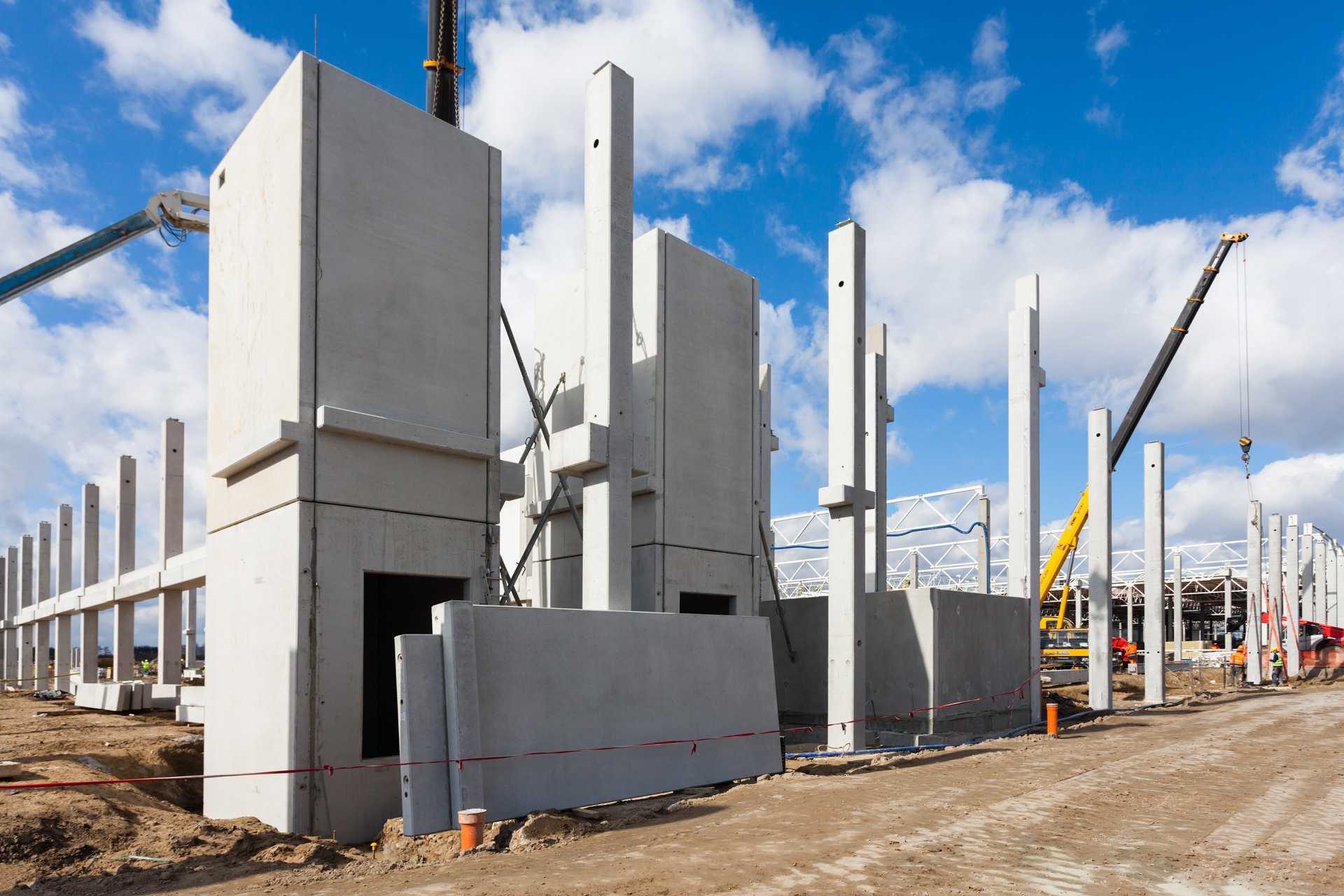

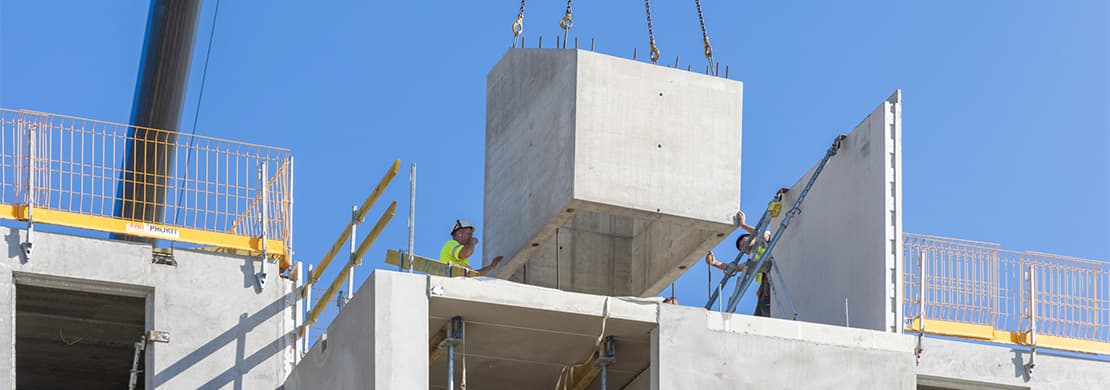

Montaż elementów szybu windowego

Montaż szybów windowych

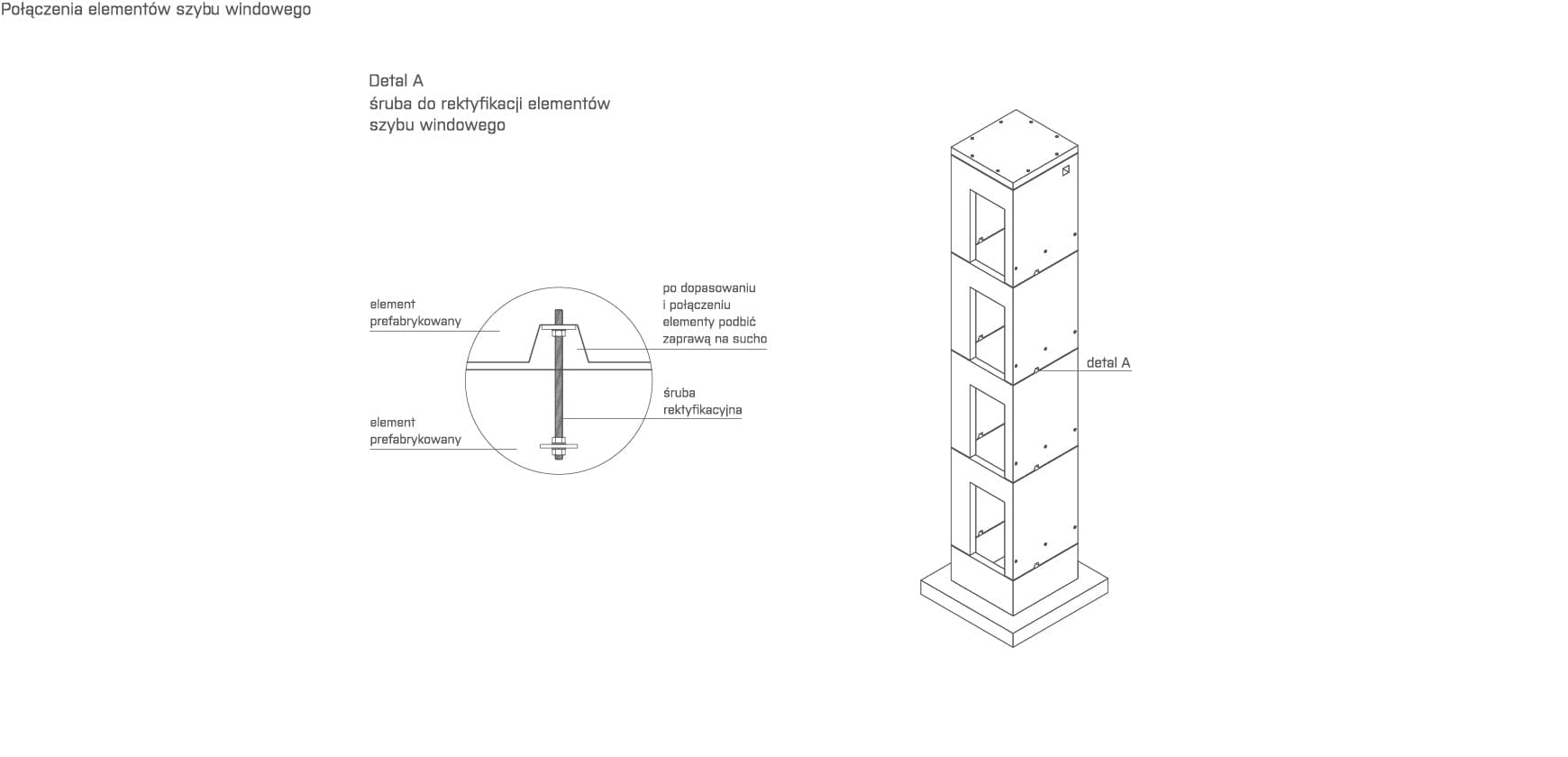

Montaż elementów odbywa się poprzez nakładanie jednego elementu na drugi. W elementach żelbetowych zamontowany jest system do ich rektyfikacji pionowej, dzięki czemu istnieje możliwość idealnego dopasowania do siebie elementów i ograniczenia przestrzeni między nimi.

(1)

DETALE TECHNICZNE

POBIERZ DOKUMENTY DOSTĘPNE DLA TEGO PRODUKTU

  • Certyfikat | Długołęka Wieruszów Przywory Gajków | El. ścian
    CERTYFIKATY
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • Certyfikat | Bydgoszcz | El. ścian
    CERTYFIKATY
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • Certyfikat | Kielce1 | El. ścian
    CERTYFIKATY
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Długołęka | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Bydgoszcz | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Gajków | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Kielce1 | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Przywory | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Wieruszów | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
    • (5)

    POWIĄZANE PRODUKTY

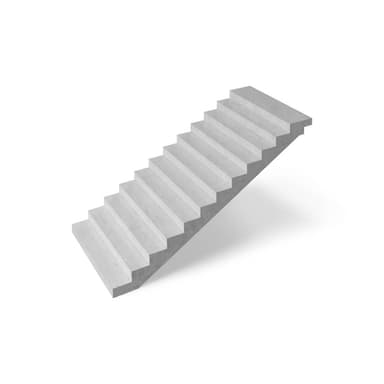

    Biegi schodowe prefabrykowane - profil

    Elementy klatek schodowych

    Biegi schodowe i spoczniki

    ZOBACZ

    POBIERZ DOKUMENTY

    CECHY PRODUKTU

    Szybkość

    Szybka realizacja na budowie

    Jakość

    Wysoka jakość elementów oraz powtarzalność

    Komunikacja na placu budowy

    Zapewniona komunikacja w czasie wznoszenia kondygnacji

    Technologia bezszalunkowa

    Eliminacja skomplikowanego, czasochłonnego szalowania i zbrojenia na budowie oraz rozszalowania

    Powierzchnia

    Dolna powierzchnia niewymagająca tynkowania (nadaje się do malowania)

    Dopasowanie

    Możliwość formowania elementu w pozycji odwrotnej (negatyw)

    deklaracje

    dwu | Długołęka | El. biegów schodowych

    Zobacz plikPobierz plik

    deklaracje

    dwu | Wieruszów | El. biegów schodowych

    Zobacz plikPobierz plik

    deklaracje

    dwu | Przywory | El. biegów schodowych

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce I | El. biegów schodowych

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Długołęka Przywory Wieruszów Kielce2 | El. biegów schodowych

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce I | El. biegów schodowych

    Zobacz plikPobierz plik
    POBIERZ WSZYSTKIE DOKUMENTYPobierz wszystkie

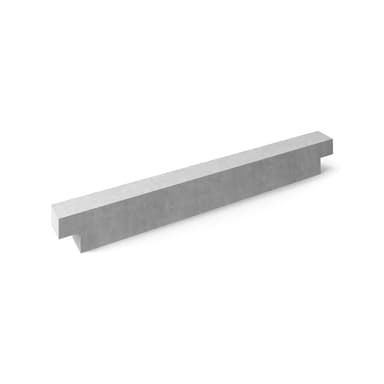

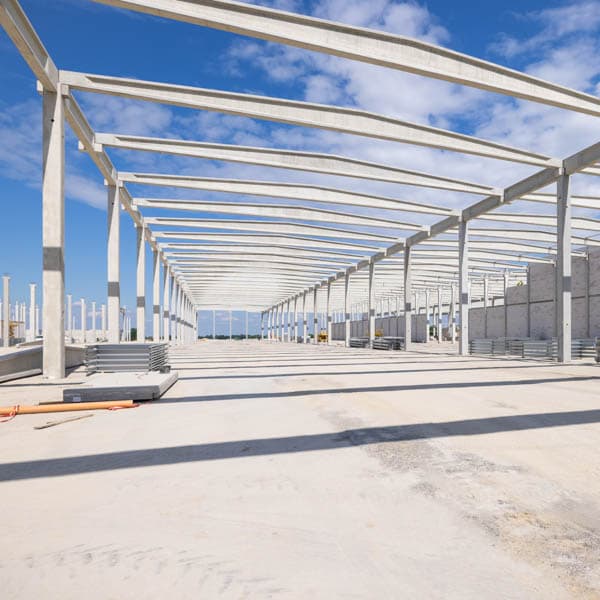

    Belka żelbetowa - profil

    Belki

    Belka żelbetowa

    ZOBACZ

    POBIERZ DOKUMENTY

    CECHY PRODUKTU

    Szybkość

    Duża szybkość prac na budowie

    Jakość

    Wysoka jakość elementów - trzy powierzchnie od formy i fazowane krawędzie

    Prace na budowie

    Eliminacja prac szalunkowych i zbrojarskich na wysokości

    Akcesoria

    Zabudowane uchwyty transportowe i akcesoria do połączenia z konstrukcją

    Klasa betonu

    Beton klasy od C20/25 do C50/60, stal zbrojeniowa AIIIN

    certyfikaty

    Certyfikat | Długołęka Przywory Wieruszów Gajków | El. prętowe

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Bydgoszcz | El. prętowe

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce1 | El. prętowe

    Zobacz plikPobierz plik

    deklaracje

    dwu | Długołęka | Belki

    Zobacz plikPobierz plik

    deklaracje

    dwu | Bydgoszcz | Belki

    Zobacz plikPobierz plik

    deklaracje

    dwu | Gajków | Belki

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | Belki

    Zobacz plikPobierz plik

    deklaracje

    dwu | Przywory | Belki

    Zobacz plikPobierz plik

    deklaracje

    dwu | Wieruszów | Belki

    Zobacz plikPobierz plik
    POBIERZ WSZYSTKIE DOKUMENTYPobierz wszystkie

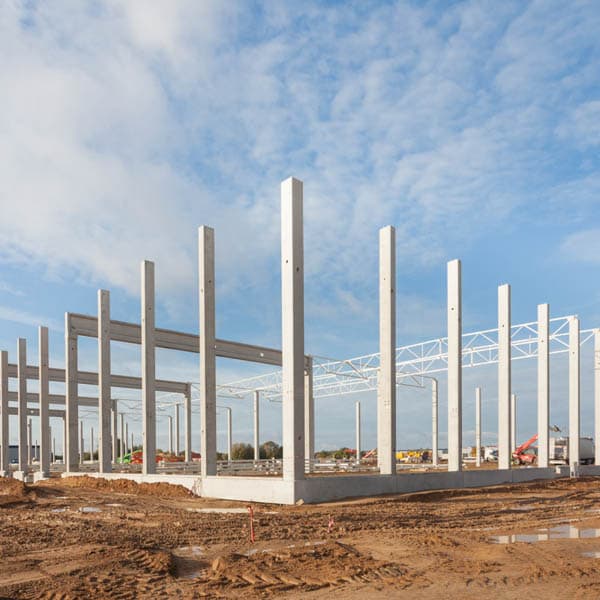

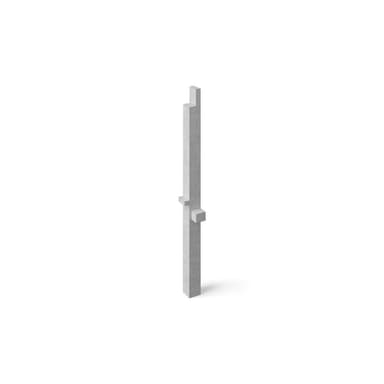

    Słup żelbetowy, prefabrykowany - profil

    Słupy

    Słup żelbetowy

    ZOBACZ

    POBIERZ DOKUMENTY

    CECHY PRODUKTU

    SZYBKOŚĆ

    Szybkość realizacji stanu surowego, skrócenie czasu trwania inwestycji

    OGRANICZENIE PRAC

    Eliminacja prac szalunkowych i zbrojarskich na budowie

    JAKOŚĆ

    Wysoka jakość elementów, trzy powierzchnie z formy, krawędzie fazowane

    AKCESORIA

    Elementy mogą zawierać szyny do kotwienia warstw elewacyjnych oraz okucia stalowe do zabezpieczenia krawędzi

    Połączenia

    Słupy łączone z fundamentem za pomocą łączników skręcanych nie wymagają stosowania podpór montażowych

    certyfikaty

    Certyfikat | Długołęka Przywory Wieruszów Gajków | El. prętowe

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Bydgoszcz | El. prętowe

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce1 | El. prętowe

    Zobacz plikPobierz plik

    deklaracje

    dwu | Długołęka | Słupy

    Zobacz plikPobierz plik

    deklaracje

    dwu | Bydgoszcz | Słupy

    Zobacz plikPobierz plik

    deklaracje

    dwu | Gajków | Słupy

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | Słupy

    Zobacz plikPobierz plik

    deklaracje

    dwu | Przywory | Słupy

    Zobacz plikPobierz plik

    deklaracje

    dwu | Wieruszów | Słupy

    Zobacz plikPobierz plik
    POBIERZ WSZYSTKIE DOKUMENTYPobierz wszystkie

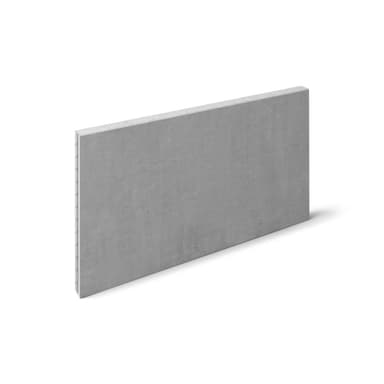

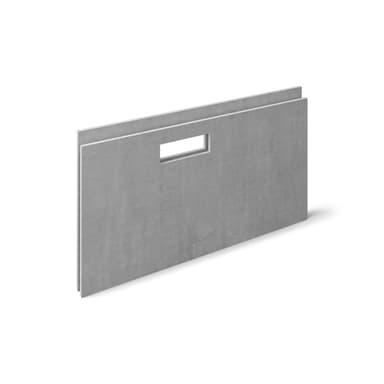

    Ściana pełna - przemysłowe - PROFIL
