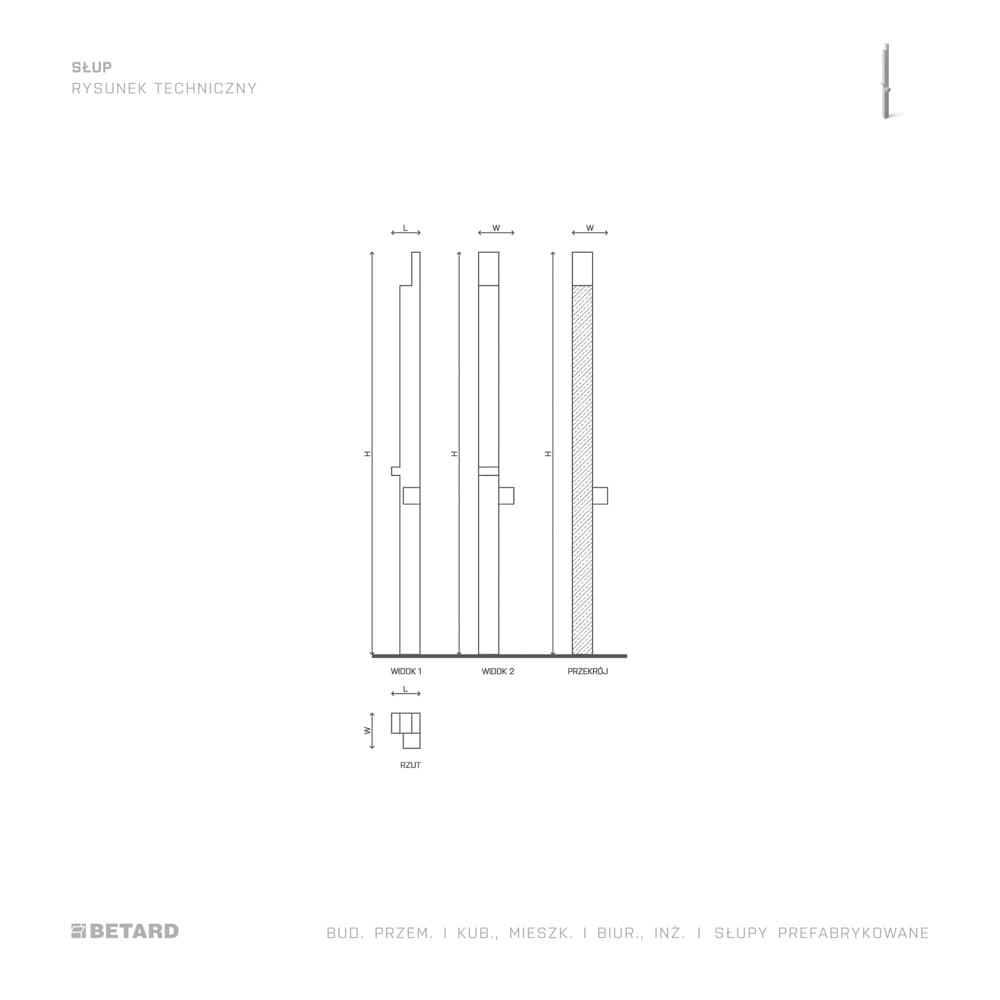

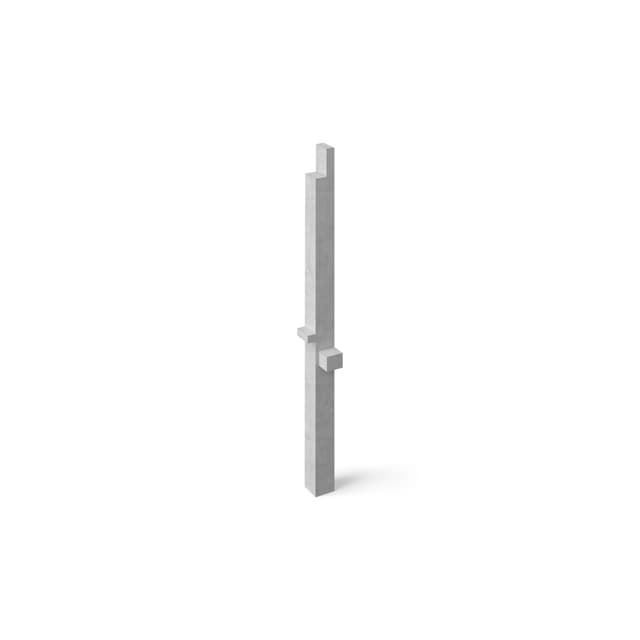

Słup żelbetowy - profil

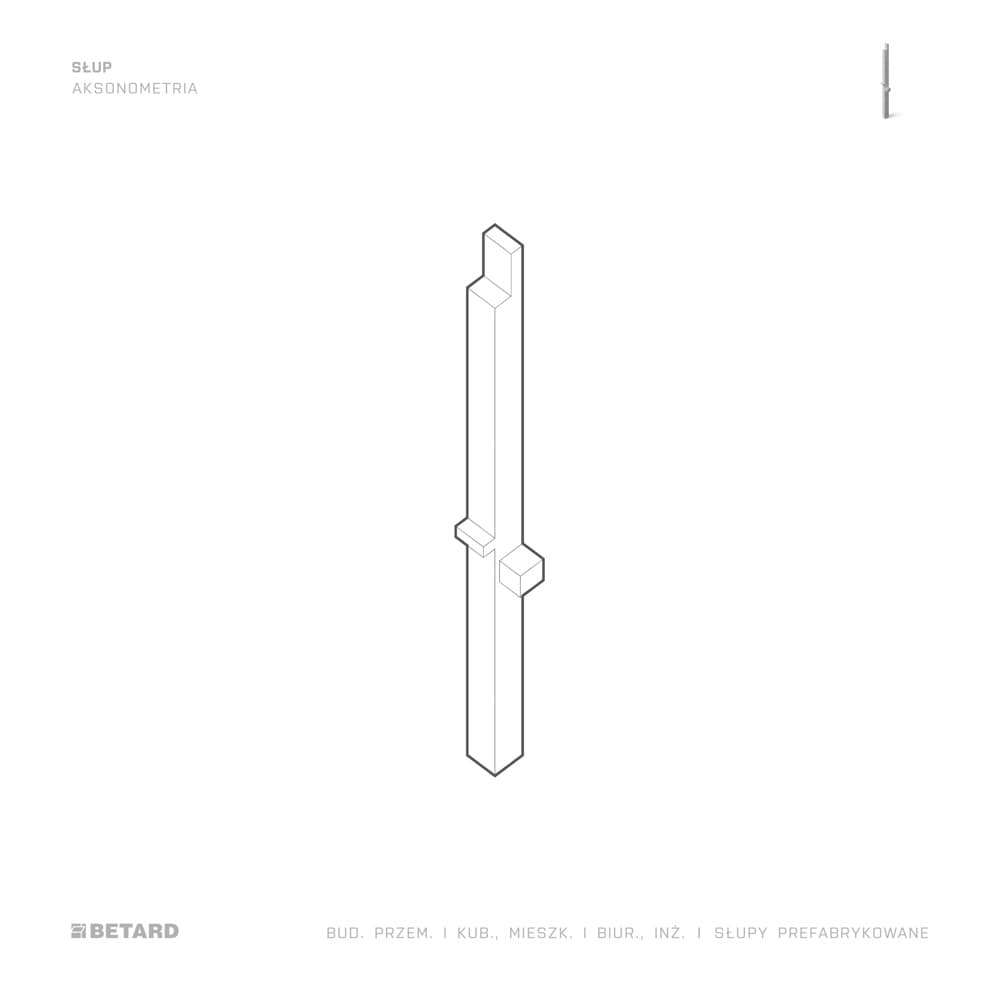

Słup żelbetowy - aksonometria

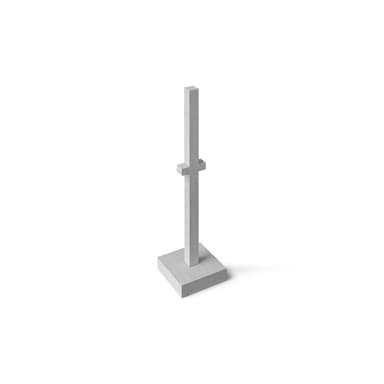

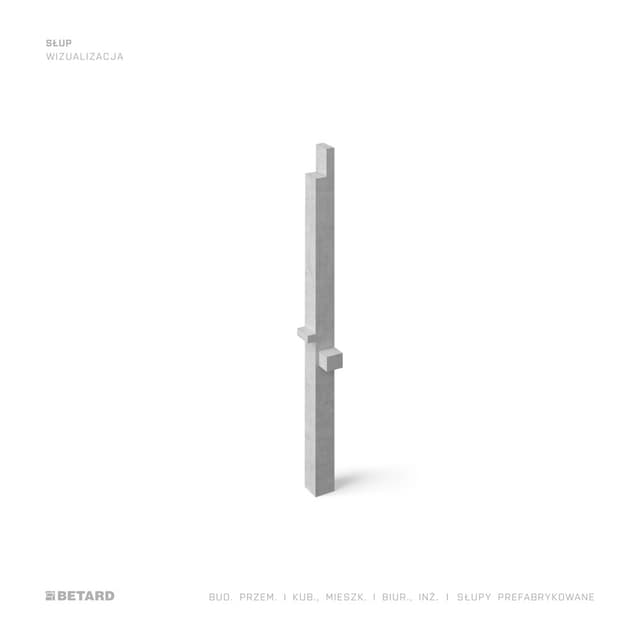

Słup żelbetowy - wizualizacja

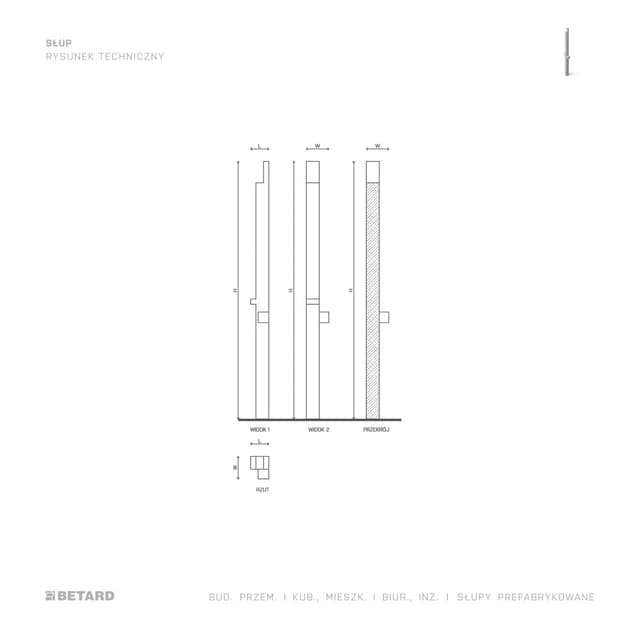

Słup żelbetowy - rzut

PRZEWIŃ ZDJĘCIE

  • Słup żelbetowy - aksonometria
  • Słup żelbetowy - wizualizacja
  • Słup żelbetowy - rzut

    + WIĘCEJ

Słupy

Słup żelbetowy

Słupy prefabrykowane to prętowe, pionowe elementy nośne, pracujące głównie na ściskanie. W budownictwie inżynieryjnym słupy stanowić mogą konstrukcję stadionów, hal widowiskowych czy parkingów

Zakres stosowania

  • → Stadiony sportowe
  • → Parkingi

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Szybkość

    Szybkość realizacji stanu surowego, skrócenie czasu trwania inwestycji

  • Ikona przedstawiająca symbol strzałki

    Ograniczenie prac

    Eliminacja prac szalunkowych i zbrojarskich na budowie

  • Ikona przedstawiająca symbol strzałki

    Jakość

    Wysoka jakość elementów, trzy powierzchnie z formy, krawędzie fazowane

  • Ikona przedstawiająca symbol strzałki

    Akcesoria

    Elementy mogą zawierać szyny do kotwienia warstw elewacyjnych oraz okucia stalowe do zabezpieczenia krawędzi

  • Ikona przedstawiająca symbol strzałki

    Połączenia

    Słupy łączone z fundamentem za pomocą łączników skręcanych nie wymagają stosowania podpór montażowych

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

Transport słupów żelbetowych

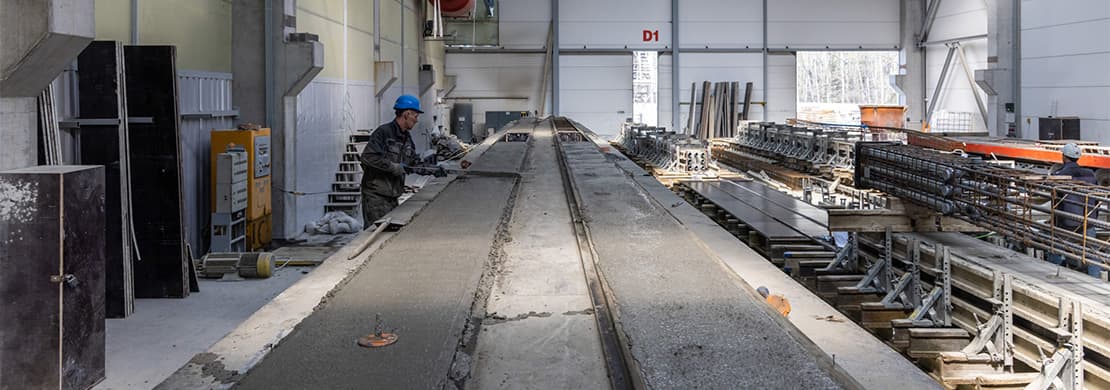

Proces produkcji słupów żelbetowych

Słupy produkuje się w specjalnie przygotowanych formach o rożnych przekrojach. Elementy o przekroju prostokątnym wykonuje się w pozycji leżącej, natomiast okrągłe - w pozycji stojącej. Oprócz zaprojektowanego zbrojenia wewnątrz słupa mogą pojawić się niezbędne akcesoria takie jak: łączniki systemowe do połączenia ze ścianą, tuleje montażowe, a także systemowe podpory słupowe.

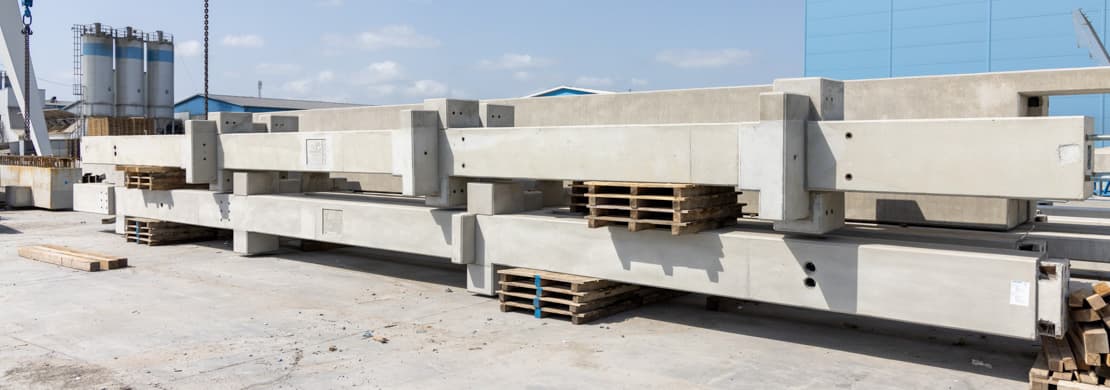

Słupy żelbetowe wielowspornikowe z wytłoczonym herbem Opola

Możliwości produkcyjne słupów żelbetowych

Produkujemy słupy o przekroju prostokątnym, także stopniowane na wysokości. Na powierzchniach bocznych mogą mieć dodatkowo wsporniki do oparcia belek lub podciągów. Istnieje również możliwość wykonania słupów o przekroju okrągłym, pod warunkiem pozytywnego wyniku indywidualnej analizy, uwzględniającej możliwości technologiczne. W przypadku sąsiedniego położenia względem ścian, możliwe jest zamontowanie systemowych łączników w słupie do połączenia go ze ścianą. Zależnie od schematu statycznego i przeznaczenia, słupy mogą być zakończone marką głowicową, wytykami z prętów zbrojeniowych bądź gwintowanych lub wypuszczonym zbrojeniem głównym. Nasze możliwości prodykcyjne pozwalają na wykonywanie słupów o długości 30 m i masie nawet do 100 ton.

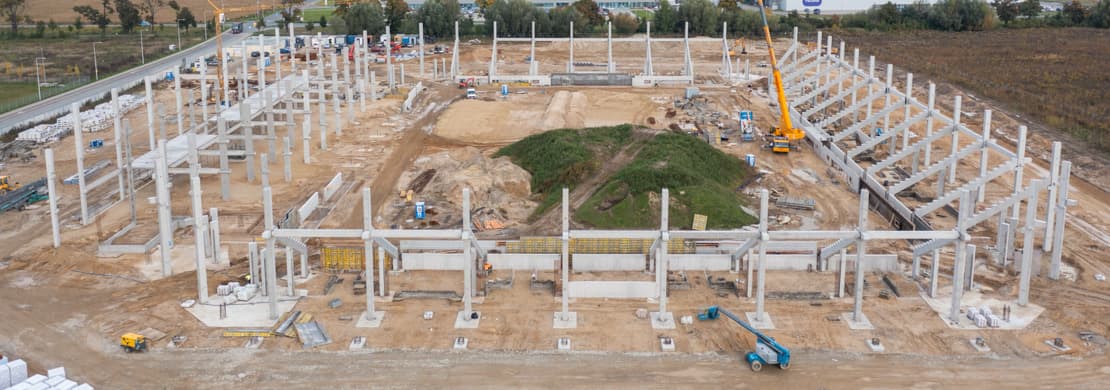

Konstrukcja prefabrykowana stadionu miejskiego w Opolu

Możliwości projektowe słupów żelbetowych

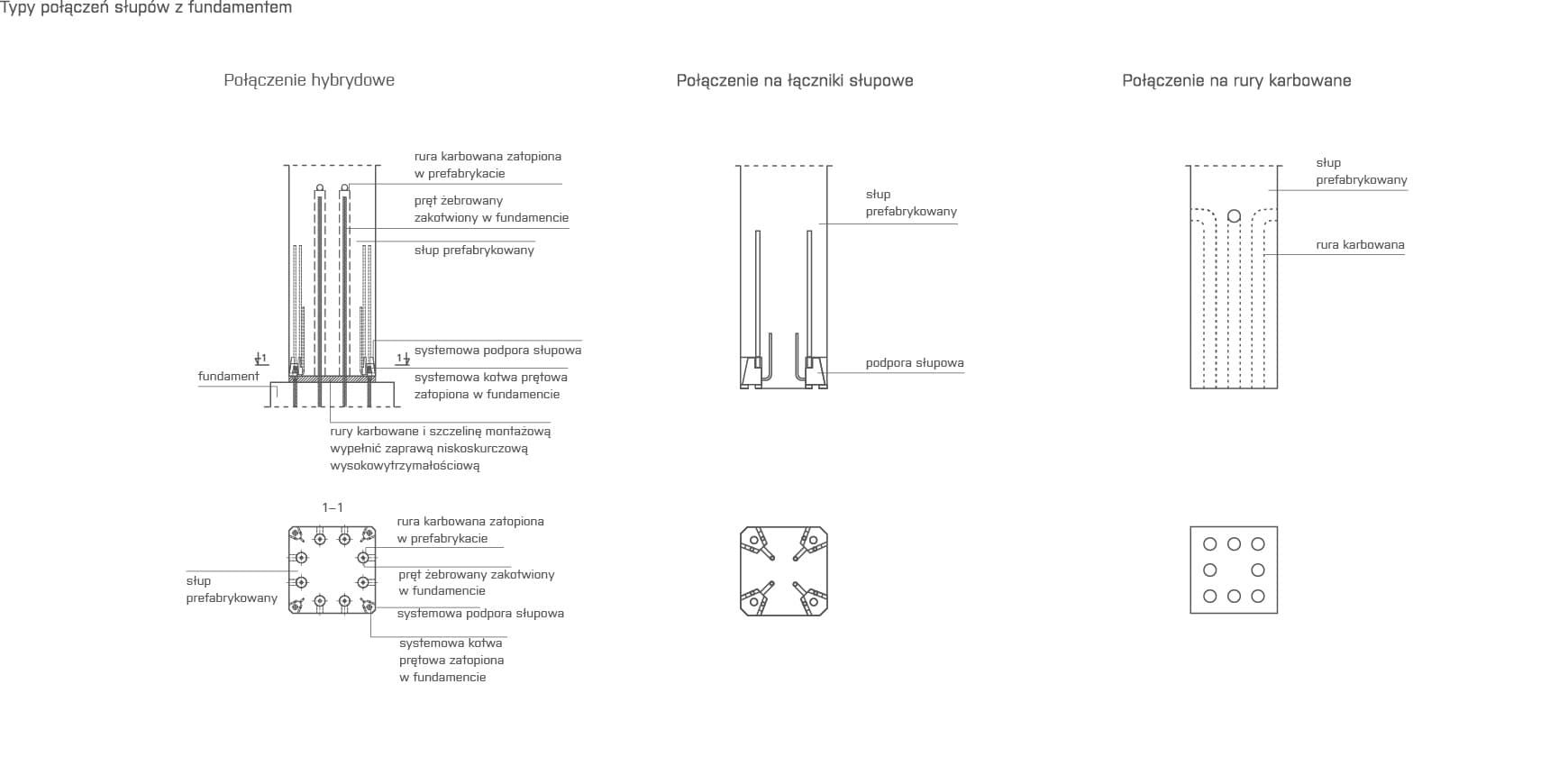

Połączenia słupów ze stopami fundamentowymi mogą być realizowane w kilku wariantach: słup z dolną częścią posiadającą „wręby” jest osadzony w stopie kielichowej; słup z zatopionymi rurami karbowanymi jest łączony ze stopą posiadającą pręty startowe (kotwione w ww. elementach poprzez masę zalewową); słup łączony ze stopą przy pomocy systemowego połączenia skręcanego. Wymiary elementów są dostosowane do wymogów technologicznych i transportowych. Słupy mogą być zaprojektowane jako wielokondygnacyjne, co wpływa na zmniejszenie kosztów konstrukcji, ze względu na redukcję złącz i elementów montażowych.

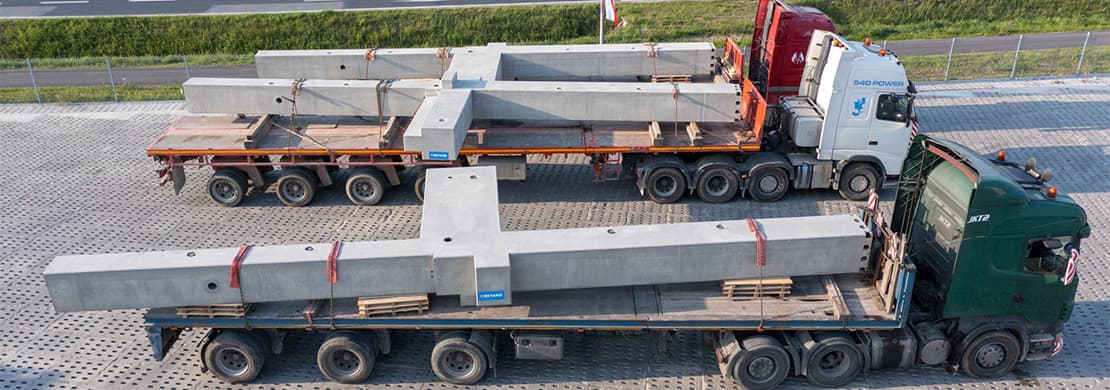

Transport słupów żelbetowych

Transport słupów żelbetowych

Słupy transportowane są w pozycji poziomej (leżącej). W przypadku długich słupów konieczne może być użycie sprzętu specjalistycznego, naczep o regulowanej długości, tzw. rozciągów. W przypadku słupów do 14 m i wadze do 24 ton, transport może odbywać się na naczepach otwartych lub pod plandeką.

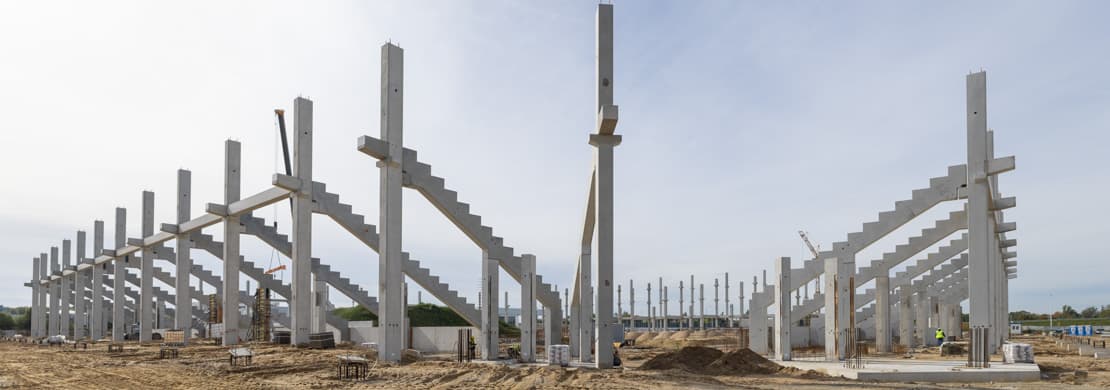

Słupy żelbetowe montowane na stadionie miejskim w Opolu

Montaż słupów żelbetowych

Montaż słupów prefabrykowanych odbywa się najczęściej za pomocą prętów startowych zamocowanych w stopie fundamentowej lub systemowego połączenia skręcanego. Przy połączeniu za pomocą prętów startowych, w słupie zatopione są rury karbowane, które po nałożeniu na pręty zalewane są wysokowytrzymałościową zaprawą. W przypadku połączenia systemowego w prefabrykacie zalewa się podstawę słupa, który następnie stawiany jest na śrubach kotwiących, zatopionych w fundamencie. Na koniec wykonuje się podlewkę wypełniającą przestrzeń między podstawą słupa a powierzchnią fundamentu
