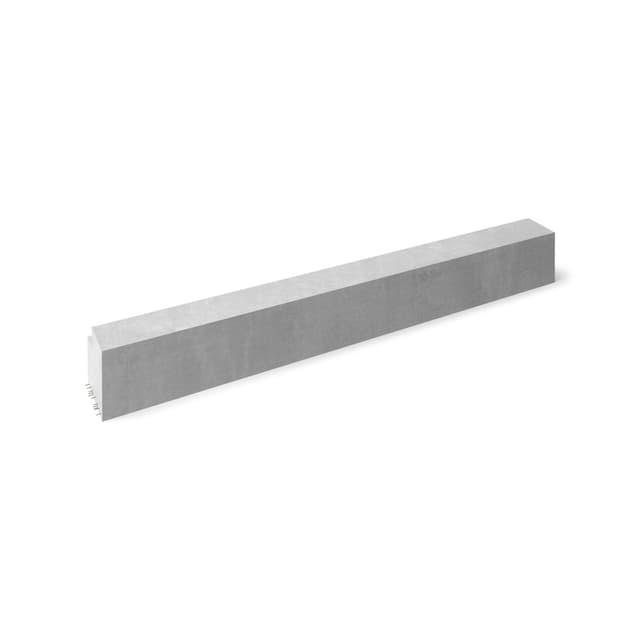

Belka sprężona - profil

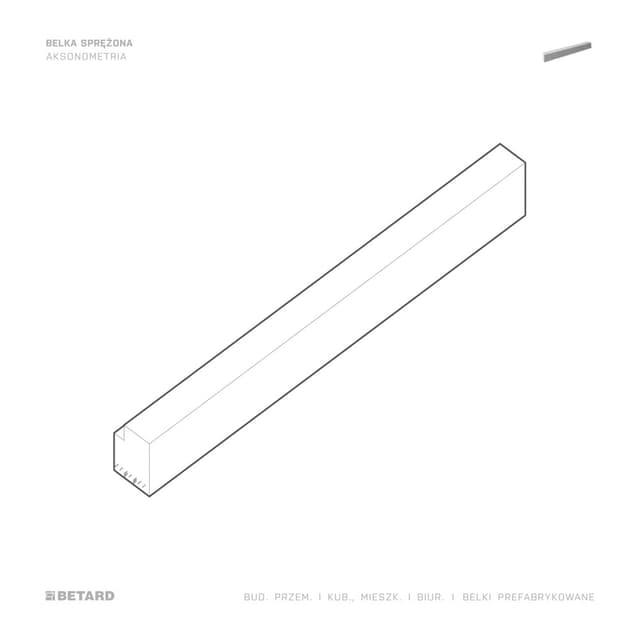

Belka sprężona - aksonometria

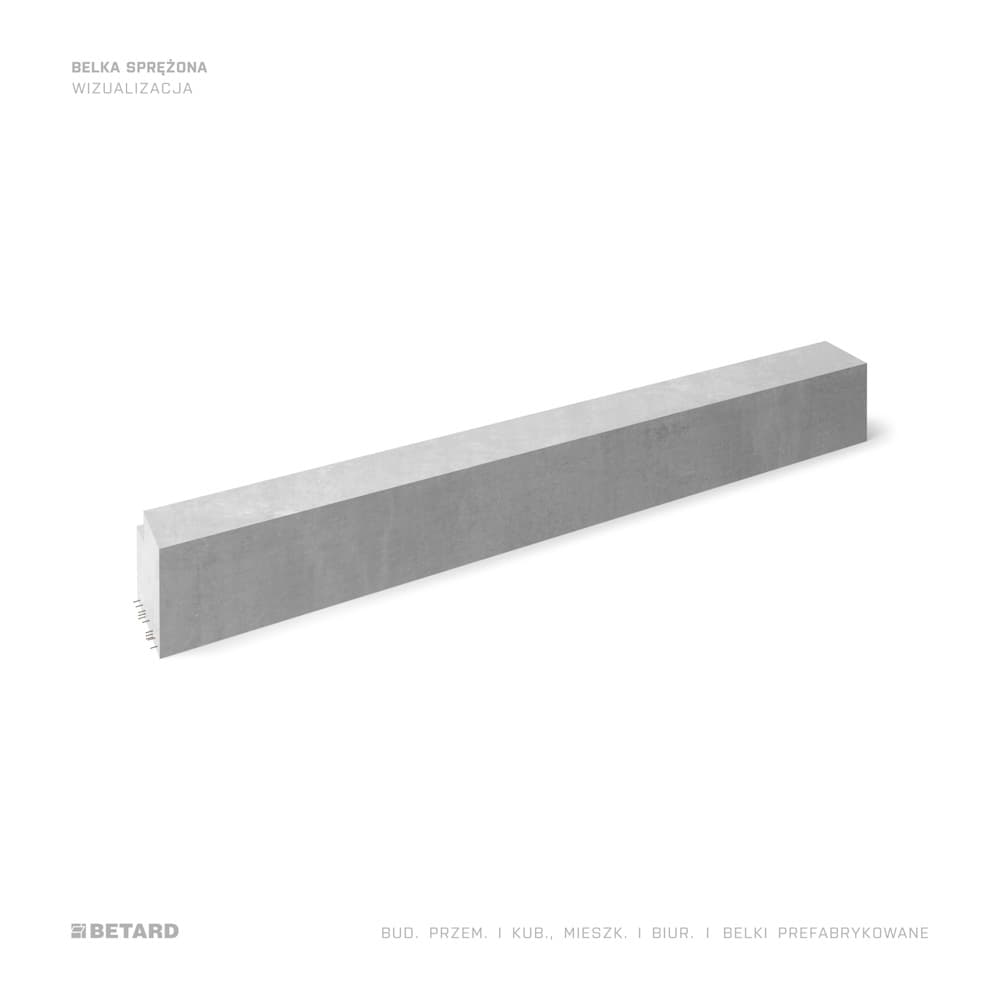

Belka sprężona - wizualizacja
Belka sprężona - rzut

PRZEWIŃ ZDJĘCIE

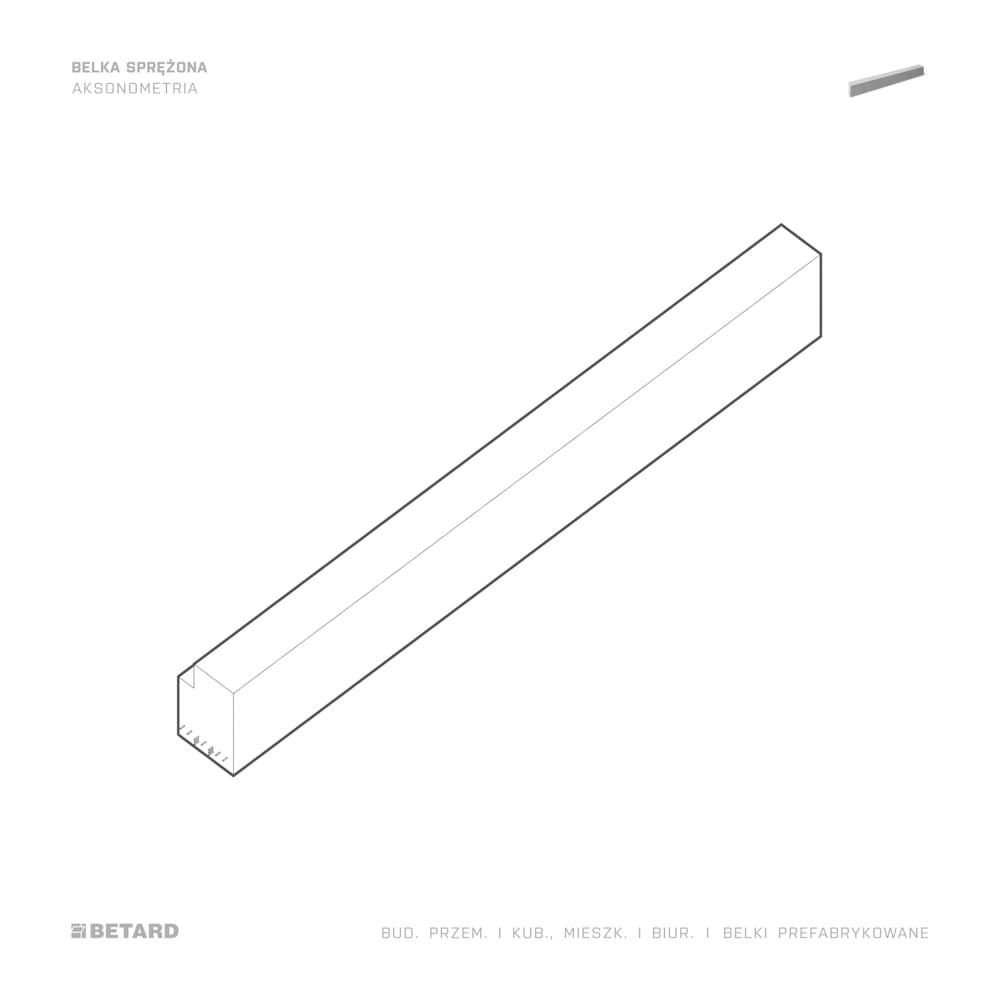

  • Belka sprężona - aksonometria
  • Belka sprężona - wizualizacja

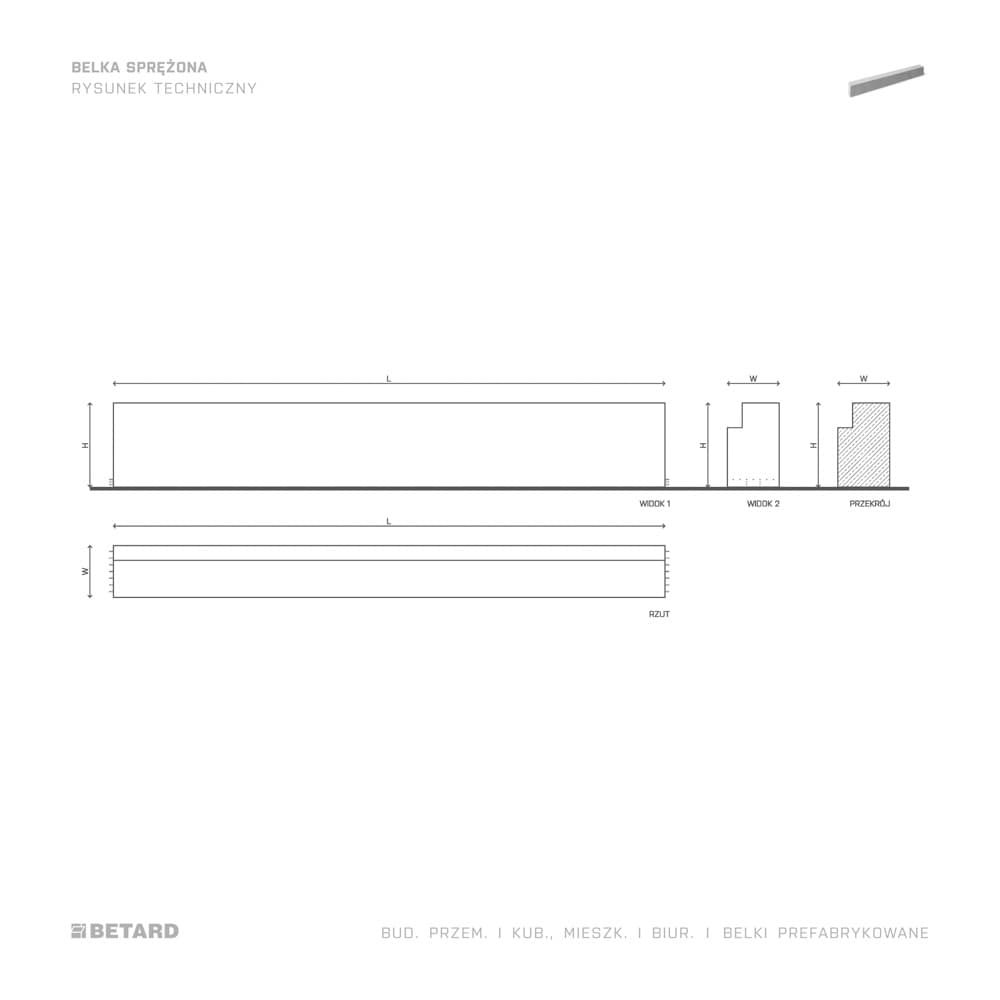

  • Belka sprężona - rzut

    + WIĘCEJ

Belki

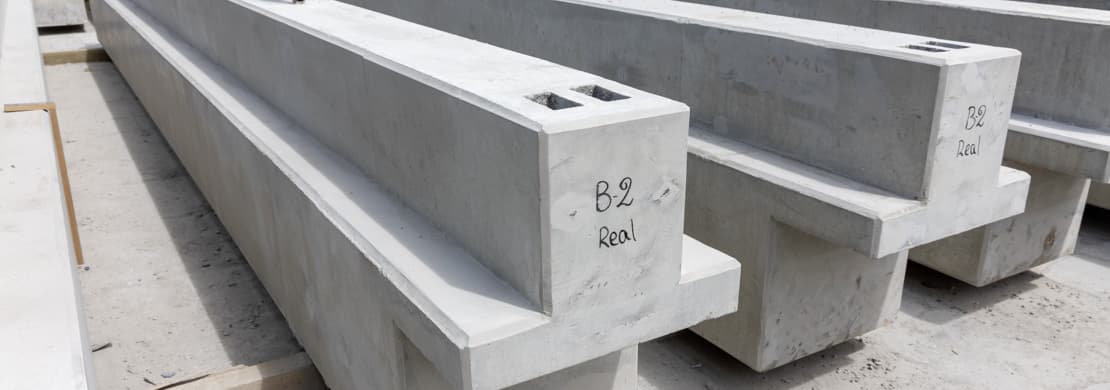

Belka sprężona

Prefabrykowane belki sprężone to elementy najczęściej stosowane jako element stadionów, hal widowiskowych, parkingów. Z uwagi na zastosowanie technologii strunobetonu, belki mogą osiągać duże rozpiętości.

Zakres stosowania

  • → Stadiony sportowe
  • → Hale widowiskowe
  • → Parkingi

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Klasa betonu

    Beton klasy min. C50/60, stal zbrojeniowa AIIIN, stal sprężająca Y1860 S7

  • Ikona przedstawiająca symbol strzałki

    Szybkość

    Duża szybkość prac na budowie

  • Ikona przedstawiająca symbol strzałki

    Jakość

    Wysoka jakość elementów - trzy powierzchnie od formy i fazowane krawędzie

  • Ikona przedstawiająca symbol strzałki

    Eliminacja prac

    Eliminacja prac szalunkowych i zbrojarskich na wysokości

  • Ikona przedstawiająca symbol strzałki

    Akcesoria

    Zabudowane uchwyty transportowe i akcesoria do połączenia z konstrukcją

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

Proces produkcji belek sprężonych

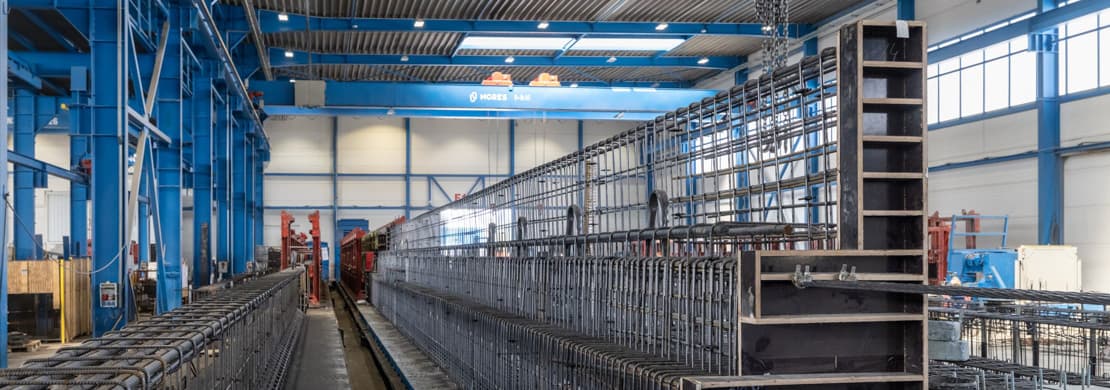

Proces produkcji belek sprężonych

Belki produkuje się w specjalnie przygotowanych formach o rożnych przekrojach. Element poddawany sprężeniu ma struny umiejscowione w dolnej części przekroju, aby zrównoważyć działające od góry obciążenia konstrukcji. Po wykonaniu zbrojenia konstrukcyjnego oraz przygotowaniu formy, struny przeciągane są z jednego bloku oporowego do drugiego i rozpinane na nich. Naciąg cięgien (strun) odbywa się przed betonowaniem, przy użyciu dedykowanych do tego pras naciągowych. Po uzyskaniu odpowiedniej wytrzymałości betonu następuje zwolnienie naciągu i przekazanie sił na beton.

Możliwości produkcyjne belek sprężonych

Możliwości produkcyjne belek sprężonych

Oferujemy belki w dowolnym zakresie wymiarów przekroju poprzecznego. Na końcach elementów możemy ukształtować powierzchnię z 'wrębami', celem przeniesienia większych sił poprzecznych. Typowe przekroje belek prostokątnych to kształty: prostokątny, litery L, odwrócone T.

Możliwości projektowe belek sprężonych

Możliwości projektowe belek sprężonych

W prefabrykacji belek sprężonych stosujemy beton w klasie co najmniej C50/60. Do elementów sprężonych stosuje się najczęściej sploty ze stali Y1860 oraz stal zbrojeniową. Belki sprężone dzięki naciąganym strunom posiadają większą wytrzymałość, co pozwala na zmniejszenie ilości elementów w konstrukcji dzięki zwiększonej maksymalnej rozpiętości. Długość tych elementów może sięgać nawet 30 m. Belki sprężone projektowane są najczęściej jako elementy do wysokości ok. 2 m i szerokości 1 m. Typowa głębokość oparcia na półkach wynosi od 15 do 25 cm

Transport belek sprężonych

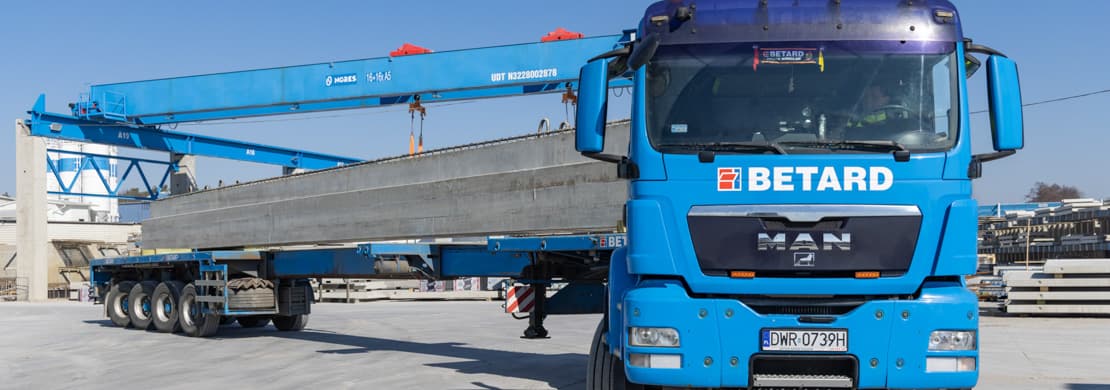

Transport belek sprężonych

Elementy oddzielone są od siebie specjalnymi przekładkami w postaci belek krawędziowych lub przekładek drewnianych. Belki powinny być starannie ułożone jedna obok drugiej. W przypadku długich belek konieczne może być użycie sprzętu specjalistycznego - stosuje się naczepy o regulowanej długości, tzw. rozciągi.

Montaż belek sprężonych

Montaż belek sprężonych

W zależności od typu belek montaż odbywać się może poprzez nałożenie belki na wytyki prętowe lub za pomocą podpór – ustawienie w odpowiednim miejscu w celu późniejszego zalania połączenia np. ze stropem.

(2)

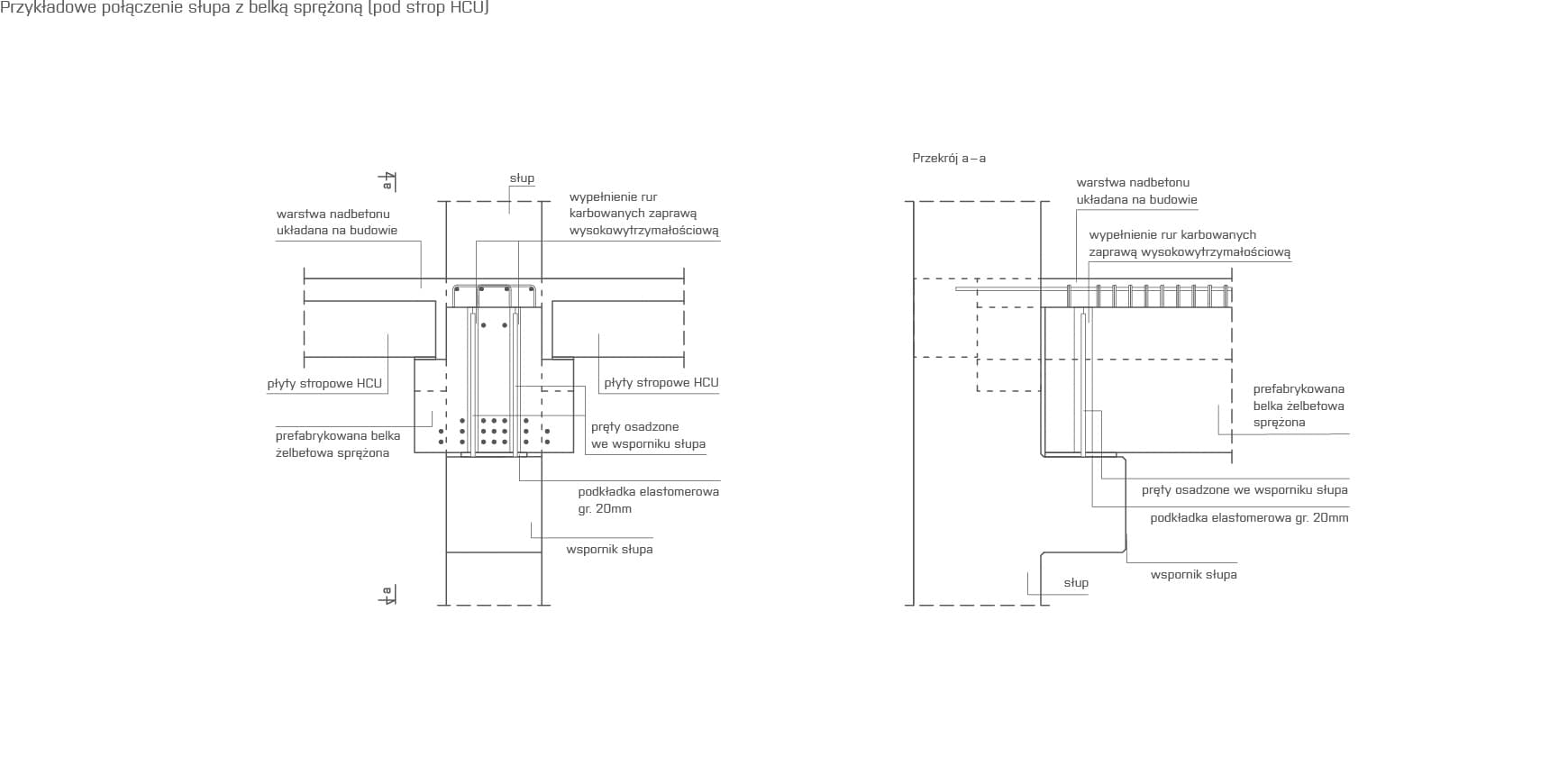

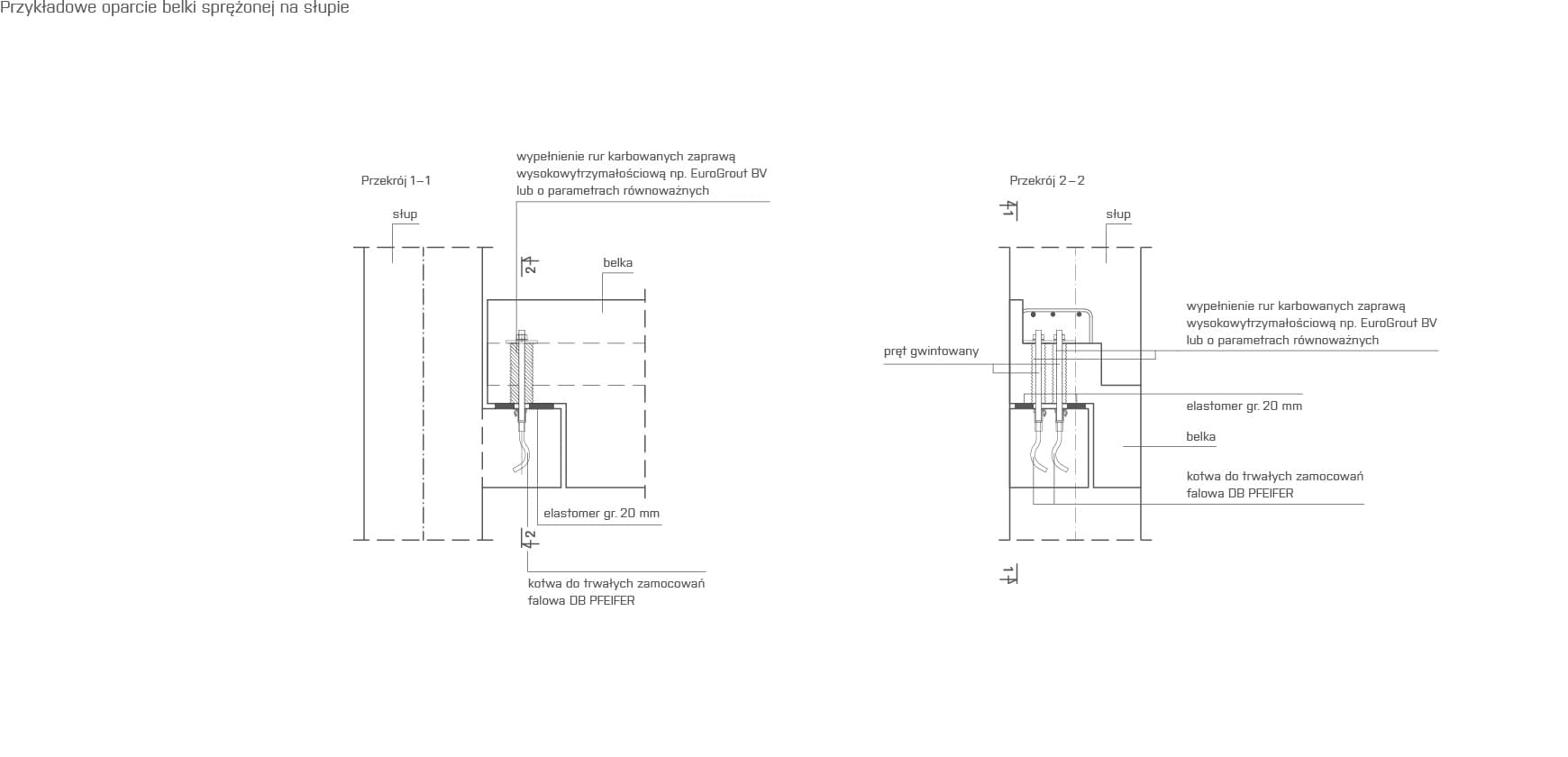

DETALE TECHNICZNE

GALERIA PRODUKTU

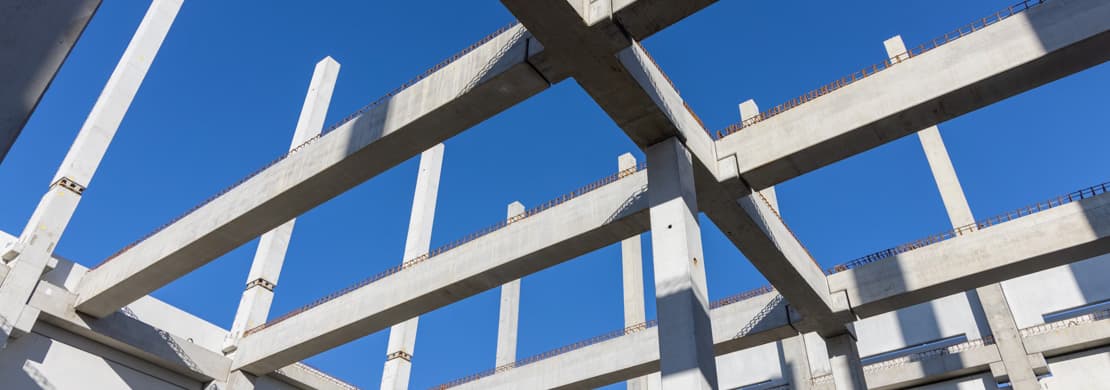

Montaż belek sprzężonych
OTWÓRZ ZDJĘCIE

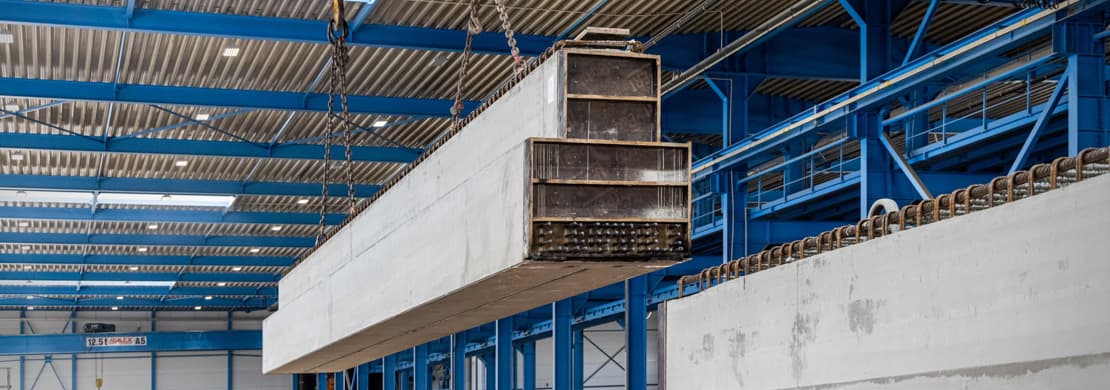

Produkcja belek sprzężonych
OTWÓRZ ZDJĘCIE
Produkcja belek sprzężonych
OTWÓRZ ZDJĘCIE
Montaż belek sprzężonych
OTWÓRZ ZDJĘCIE

POBIERZ DOKUMENTY DOSTĘPNE DLA TEGO PRODUKTU
