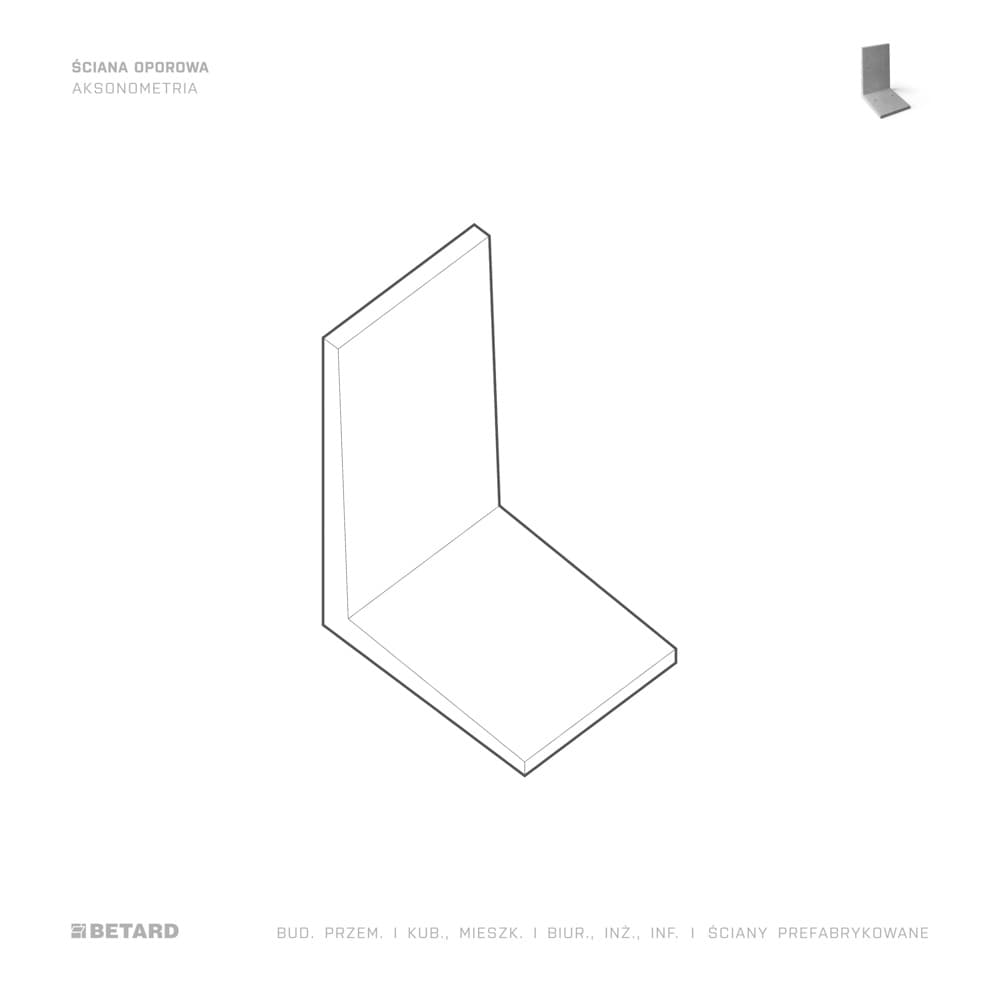

Ściana oporowa - aksonometria

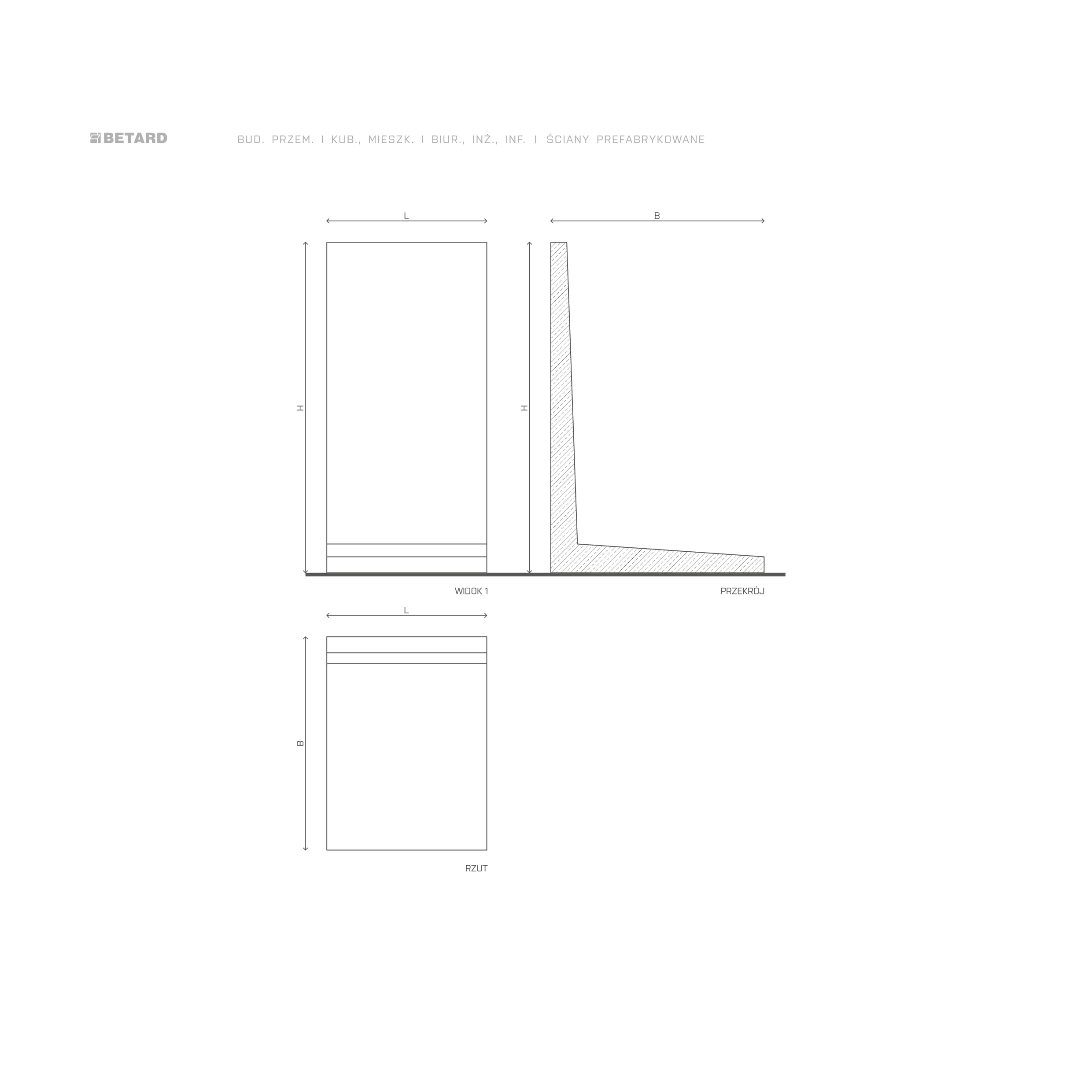

Ściana oporowa - rzut

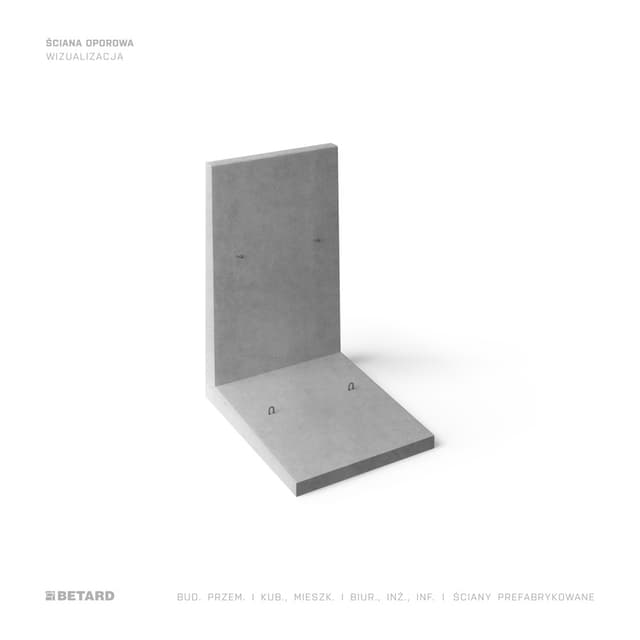

Ściana oporowa - wizualizacja

PRZEWIŃ ZDJĘCIE

  • Ściana oporowa - aksonometria
  • Ściana oporowa - rzut
  • Ściana oporowa - wizualizacja

    + WIĘCEJ

Ściany oporowe

Ściany oporowe

Ściany oporowe są kluczowymi elementami konstrukcji inżynierskich. Ich podstawowym zadaniem jest stabilizacja gruntu, co pozwala na znacznie lepsze wykorzystanie przestrzeni w porównaniu do tradycyjnych skarp.

Zakres stosowania

  • → Zabezpieczenia zboczy i nasypów
  • → Budowa ramp samochodowych, magazynowych, kolejowych
  • → Składowiska na materiały sypkie
  • → Ogrodzenia

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Czas

    Krótki czas realizacji

  • Ikona przedstawiająca symbol strzałki

    OBCIĄŻANIE

    Ściany można obciążać po zamontowaniu i uzyskaniu przez beton odpowiedniej wytrzymałości

  • Ikona przedstawiająca symbol strzałki

    ŁĄCZENIE ŚCIAN

    Ściany można łączyć ze sobą stosując akcesoria do uciąglenia ścian

  • Ikona przedstawiająca symbol strzałki

    JAKOŚĆ

    Elementy prefabrykowane o wysokiej jakości powierzchni, mogą stanowić element dekoracyjny o fakturze gładkiej lub strukturalnej (od matryc)

  • Ikona przedstawiająca symbol strzałki

    OGRODZENIA

    Możliwość stosowania jako elementy ogrodzeń (nieobciążonych)

  • Ikona przedstawiająca symbol strzałki

    CECHA 6

    Beton wykonywany w zakładzie prefabrykacji zapewnia oczekiwaną wodoszczelność i mrozoodporność

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

Proces produkcji ścian oporowych

Proces produkcji ścian oporowych

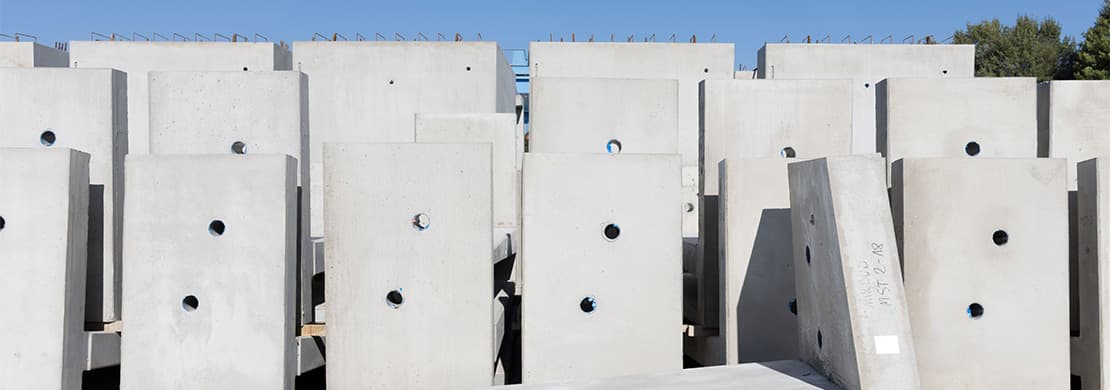

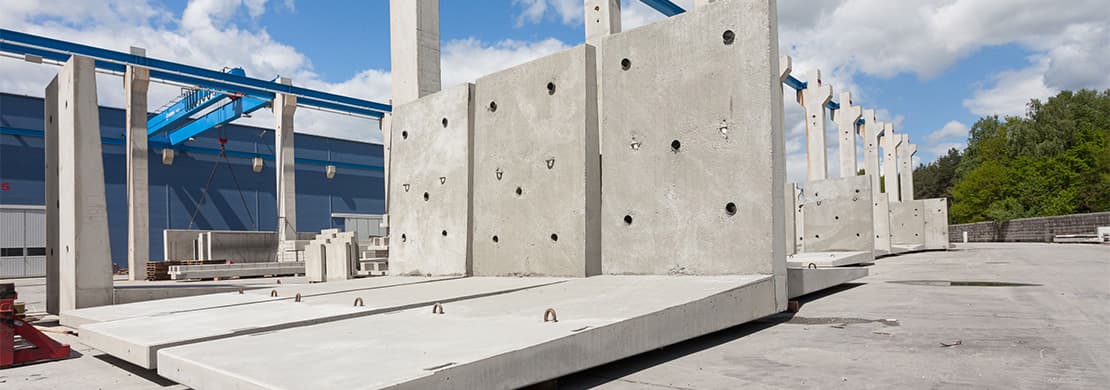

Ściany oporowe produkujemy w specjalnie przygotowanych formach dostosowanych do geometrii prefabrykatu. Produkcja ścian oporowych odbywa się najczęściej w pozycji leżącej.

Możliwości produkcyjne ścian oporowych

Możliwości produkcyjne ścian oporowych

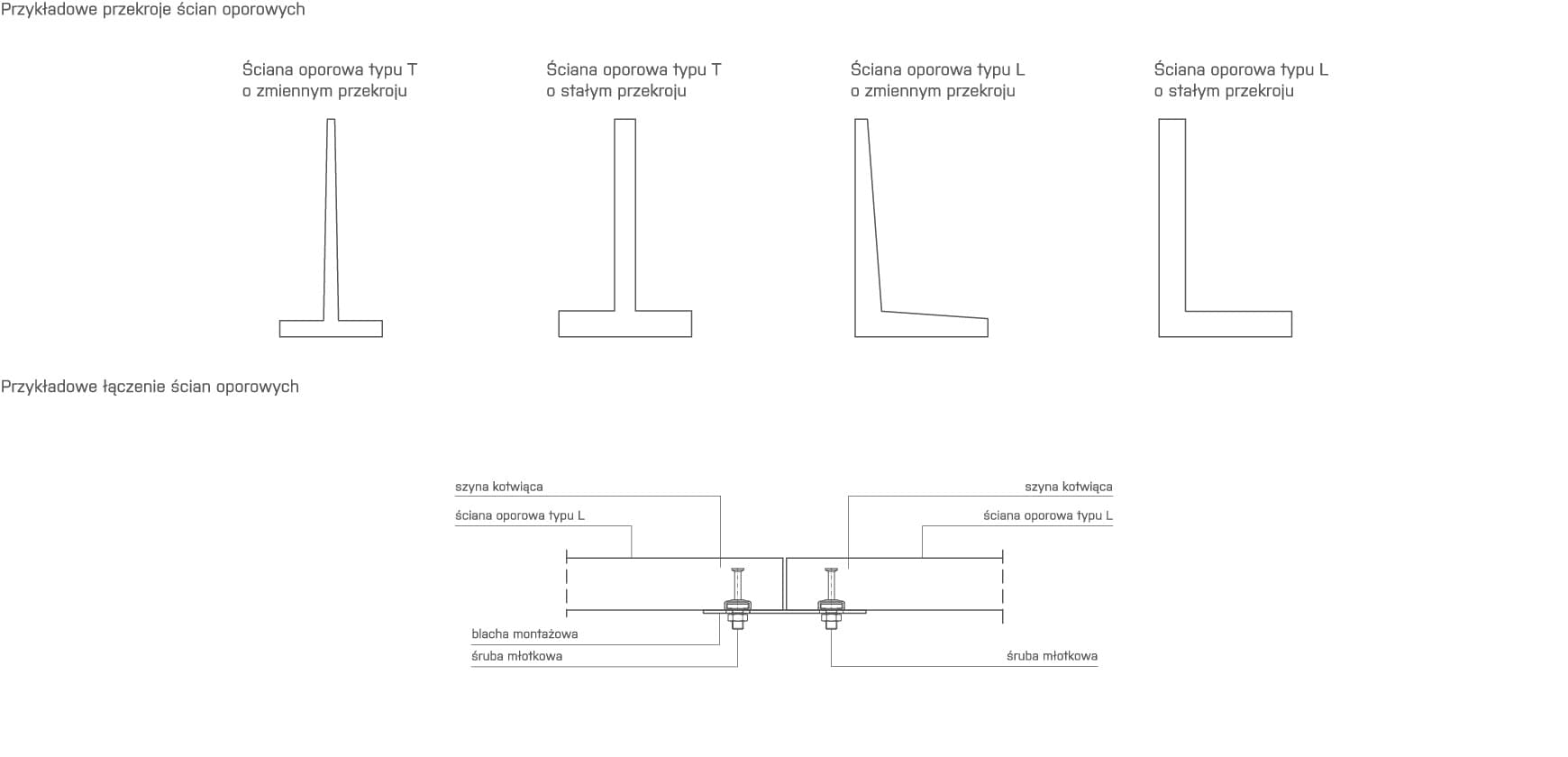

Oferujemy prefabrykowane ściany oporowe o przekrojów w kształcie litery 'L' i 'T' (z podstawą symetryczną i asymetryczną). Standardowo produkujemy elementy o wysokości do 4,5 m oraz długości modułowej 1,0 m. Realizujemy także zamówienia pod indywidualne projekty wykonawcze.

Możliwości projektowe ścian oporowych

Możliwości projektowe ścian oporowych

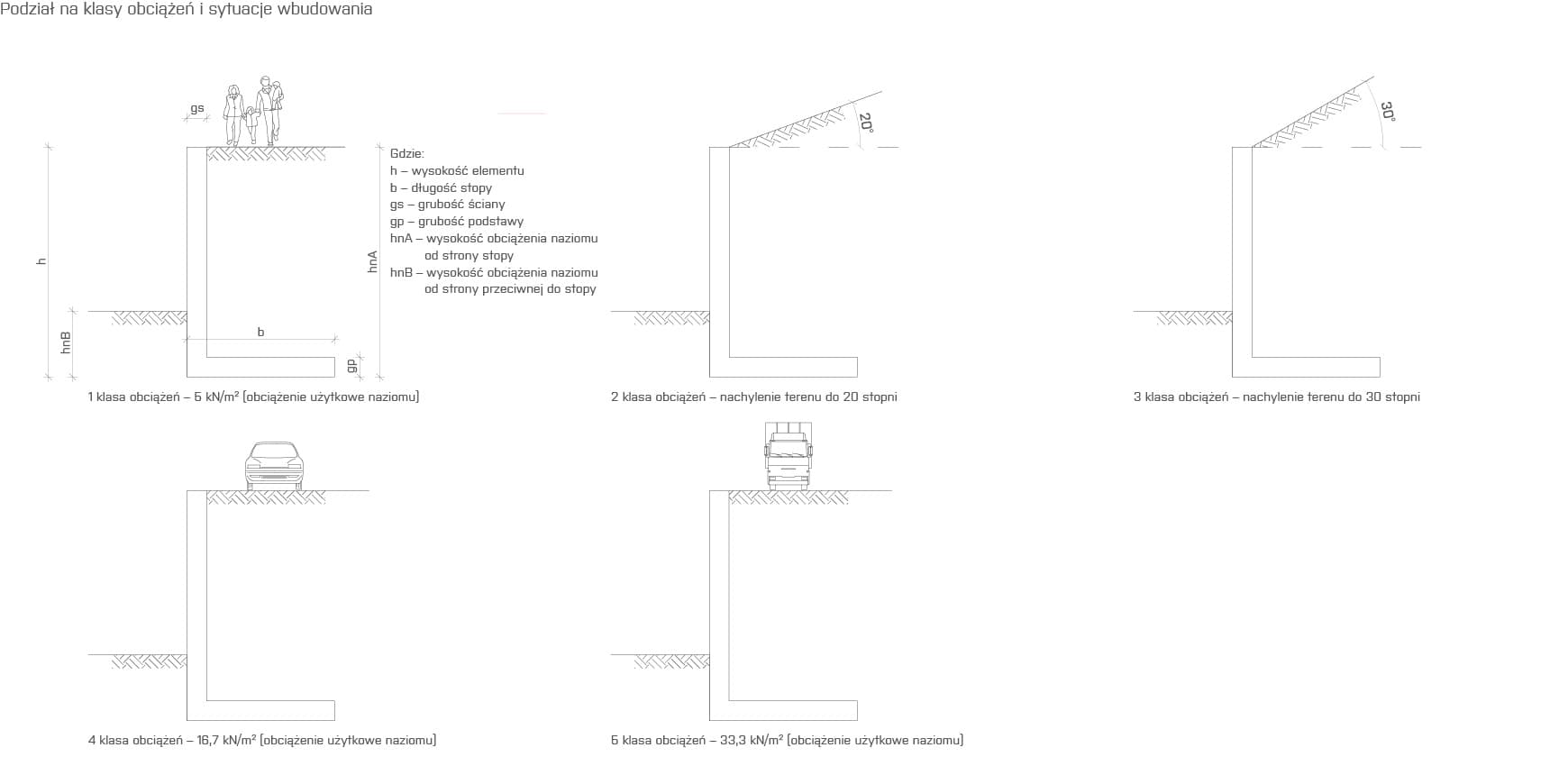

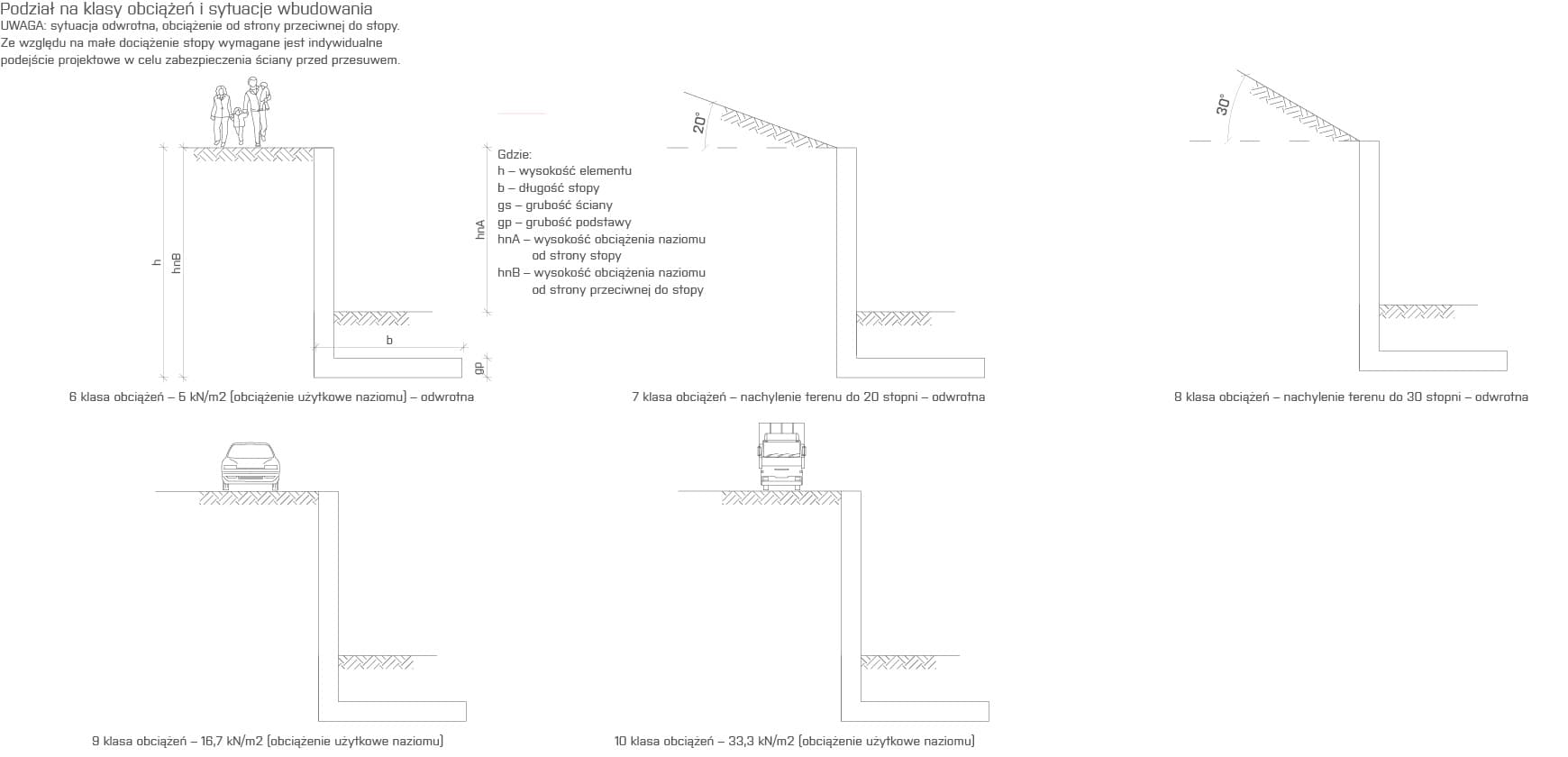

Projektując ściany oporowe płytowo-kątowe należy sprawdzić wartość sił, wywołanych parciem gruntu na element i obciążeniem od naziomu. Ściany oporowe sprawdza się ponadto dla: rozkładu naprężeń gruntu pod stopą (warunek odporu), warunku na przemieszczenie oraz warunku na obrót.

Transport ścian oporowych

Transport ścian oporowych

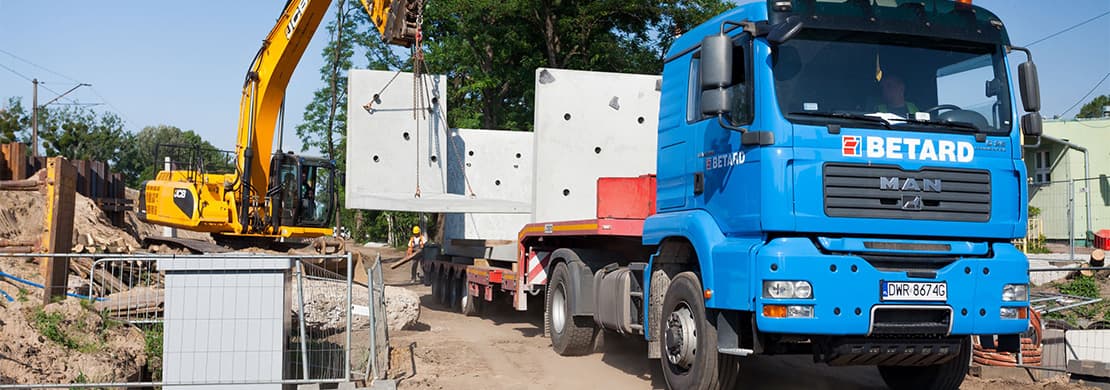

Transport prefabrykatów odbywa się na stojąco lub leżąco, w zależności od wysokości muru oporowego. Do podnoszenia zaleca się stosowanie żurawi, wyposażonych w regulowane zawiesia transportowe gwarantujące równomierne obciążenia wszystkich haków transportowych.

Montaż ścian oporowych

Montaż ścian oporowych

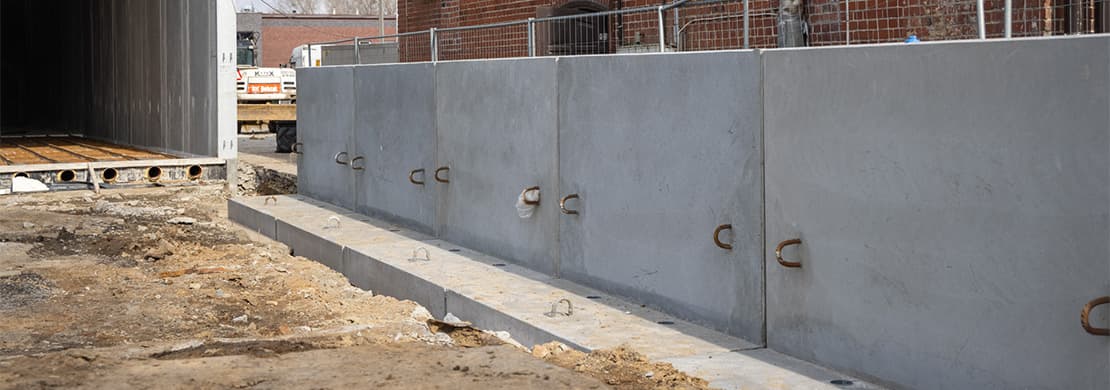

Zaleca się, aby elementy ustawiać na gruncie zagęszczonym do min. ID=0,6; niewysadzinowym, poniżej strefy przemarzania i na warstwie chudego betonu. Prefabrykowane ściany oporowe posiadają uchwyty montażowe służące do odpowiedniego przenoszenia i montowania elementów. Ściany oporowe należy zasypać niespoistym gruntem zasypowym (żwir, pospółka). Grunt zasypowy należy nanosić warstwami i odpowiednio zagęszczać.

(3)
