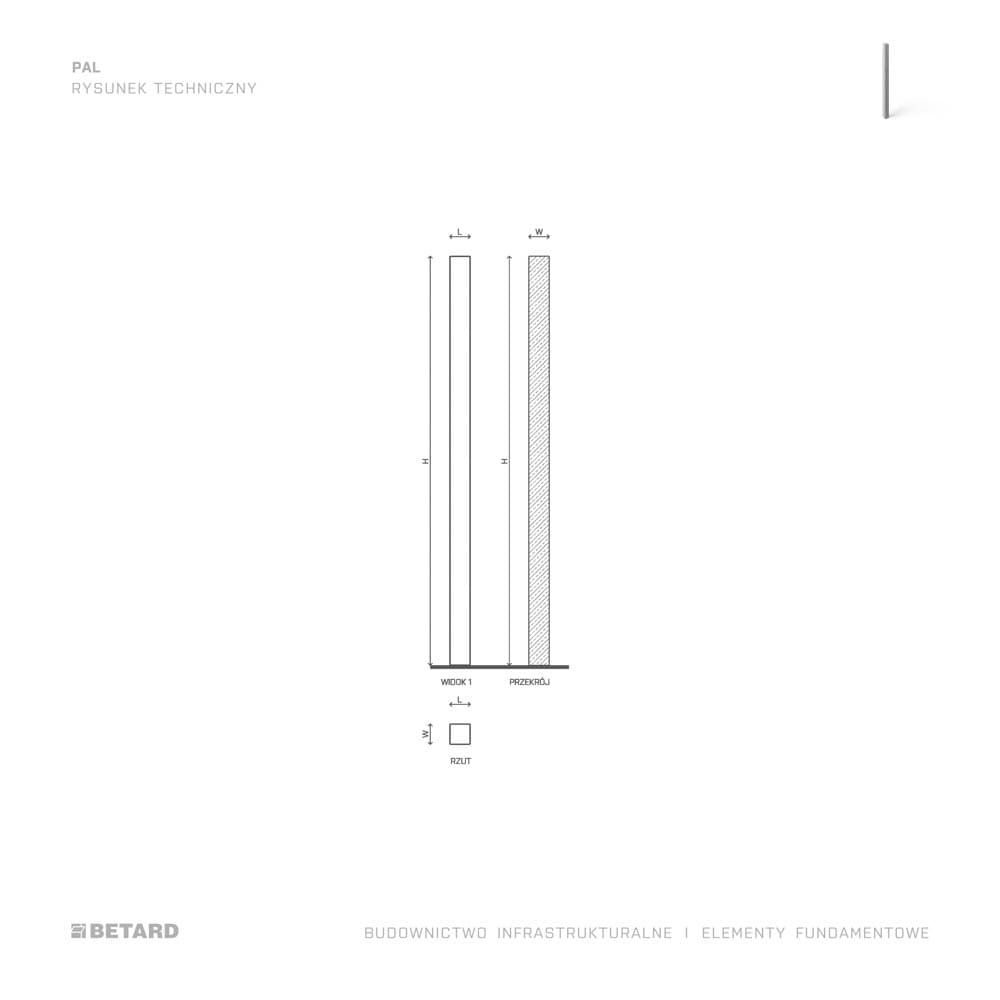

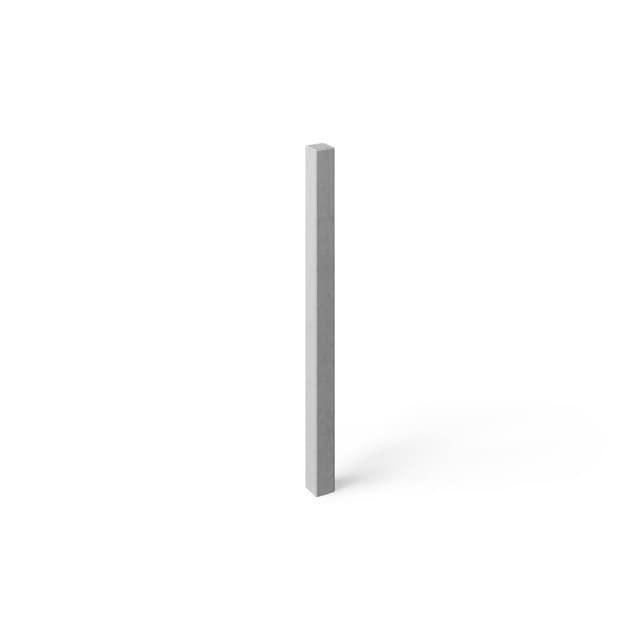

Pale prefabrykowane - profil
Pale prefabrykowane - aksonometria
Pale prefabrykowane - rzut

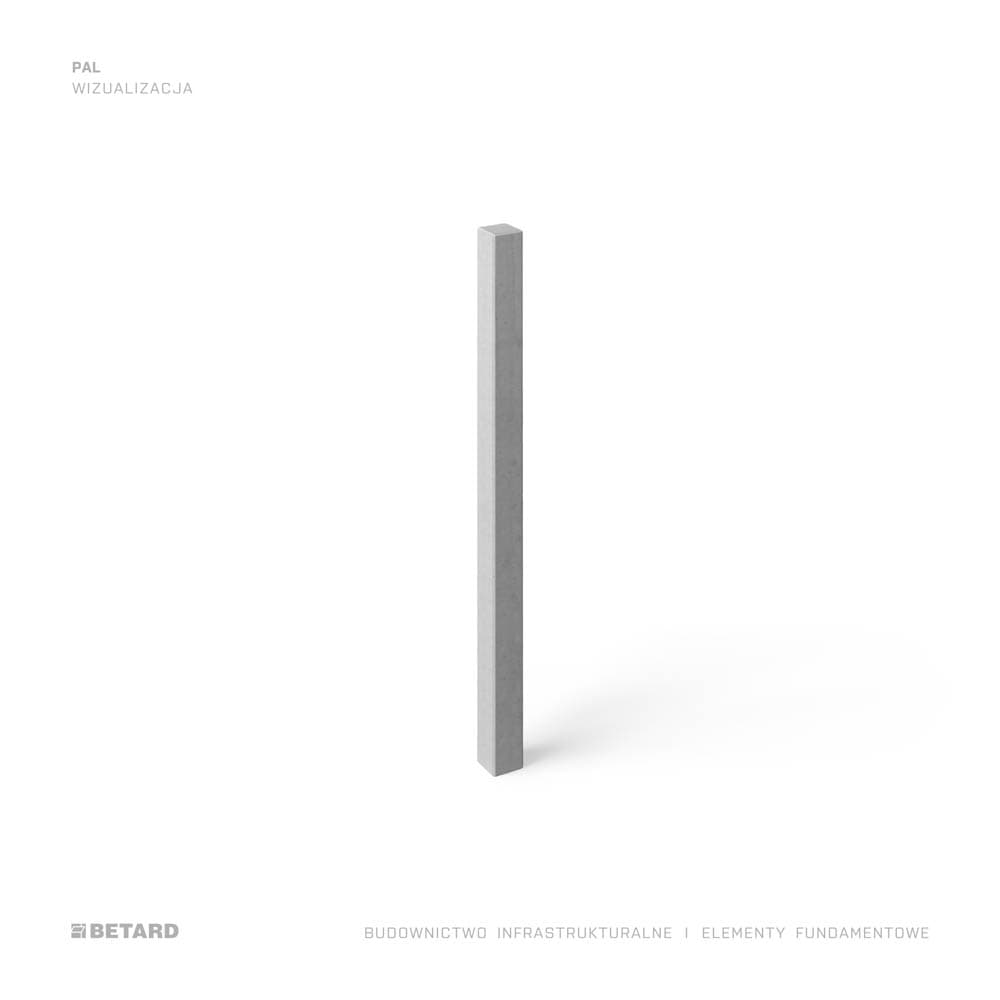

Pale prefabrykowane - wizualizacja

PRZEWIŃ ZDJĘCIE

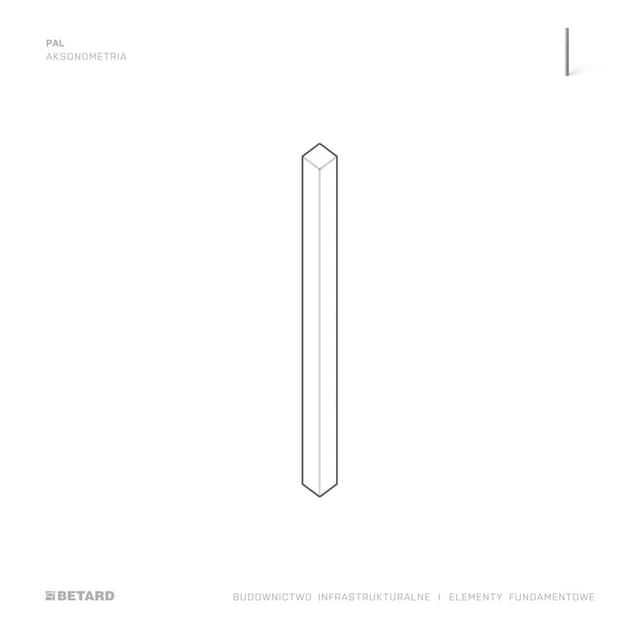

  • Pale prefabrykowane - aksonometria

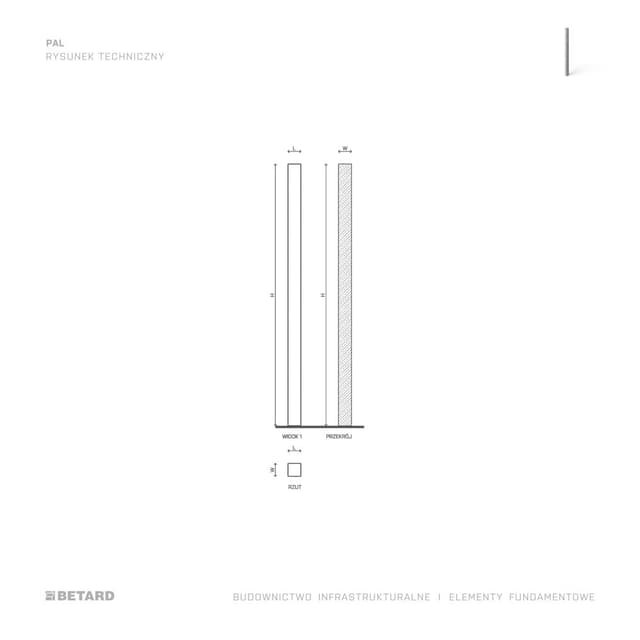

  • Pale prefabrykowane - rzut
  • Pale prefabrykowane - wizualizacja

    + WIĘCEJ

Elementy fundamentowe

Pale

Pale prefabrykowane wykorzystywane są przy posadowieniach obiektów na terenach, gdzie występują niekorzystne warunki gruntowe. Wykonywane są jako elementy o przekroju kwadratowym i długości do 15 m. Przy większych długościach pale wykonywane są ze specjalną złączką systemową.

Zakres stosowania

  • → Podpory mostów, wiaduktów, estakad drogowych, kładek, przepustów
  • → Budowa nasypów drogowych i kolejowych na słabym podłożu gruntowym
  • → Posadowienie konstrukcji wsporczej ekranów akustycznych

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Szybkość

    Krótki czas realizacji bez zbędnego wydobycia ziemi

  • Ikona przedstawiająca symbol strzałki

    Obciążanie

    Możliwość obciążania bezpośrednio po wbiciu elementu w podłoże

  • Ikona przedstawiająca symbol strzałki

    Dobór długości

    Prosty dobór wymaganej długości, przy zastosowaniu systemowych złączek palowych – długość do 45 m

  • Ikona przedstawiająca symbol strzałki

    Elastyczność produkcji

    Możliwość wykonania pali nachylonych pod kątem

  • Ikona przedstawiająca symbol strzałki

    Parametry

    Szczelność i mrozoodporność oraz odporność na agresywne działanie wody, gruntu

  • Ikona przedstawiająca symbol strzałki

    Kontrola

    Możliwość bieżącej kontroli (badania dynamiczne, pomiar wpędu, weryfikacja zagłębienia w podłoże nośne)

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

Proces produkcji prefabrykowanych pali żelbetowych

Proces produkcji pali

Wszystkie krawędzie pali są fazowane jako 15/15 mm lub 20/20 mm. Elementy wykonywane są z betonu klasy C40/50, zbrojenie główne (podłużne) ze stali klasy AIIIN, strzemiona w postaci uzwojenia (spirali) z prętów ze stali klasy AIIIN. W razie potrzeby istnieje możliwość połączenia odcinków pali złączkami systemowymi w pale o łącznej długości do 45 m.

Możliwości produkcyjne prefabrykowanych pali żelbetowych

Możliwości produkcyjne pali

Powierzchnia czołowa pali może mieć skos technologiczny ułatwiający wbijanie. W celu ułatwienia transportu, pale fundamentowe posiadają uchwyty montażowe, które są demontowane przed procesem wbijania pali.

Możliwości projektowe prefabrykowanych pali żelbetowych

Możliwości projektowe pali

Prefabrykowane pale żelbetowe projektowane są najczęściej o przekroju kwadratowym 30×30cm lub 40×40cm i długości do 15m.

Transport prefabrykowanych pali żelbetowych

Transport pali

Pale prefabrykowane podobnie jak słupy dostarczane są w pozycji leżącej. W zależności od długości elementu, transport może odbywać się z wykorzystaniem specjalistycznych naczep, tzw. rozciągów.

Montaż prefabrykowanych pali żelbetowych

Montaż pali

Montaż pali polega na wbiciu ich w grunt za pomocą specjalistycznego sprzętu. Wbijanie pala rozpoczyna się serią uderzeń o niewielkiej energii do uzyskania zagłębienia prefabrykatu i prowadzenia w gruncie. Operator monitoruje głębokość wbijanego elementu, aby zapewnić odpowiednią stabilność konstrukcji.

GALERIA PRODUKTU

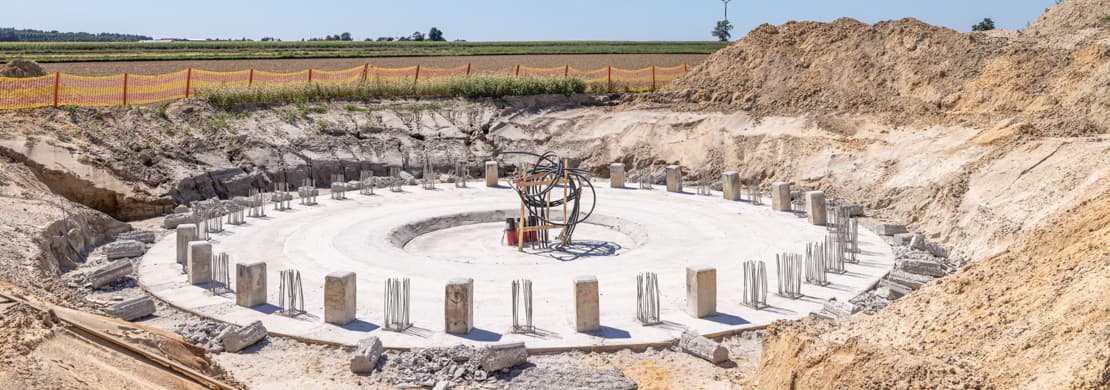

Montaż pafiprefabrykowanych
OTWÓRZ ZDJĘCIE

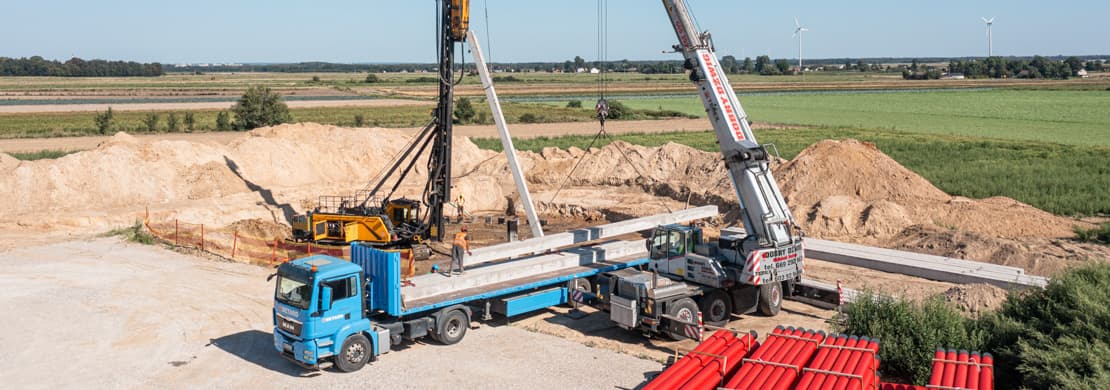

Montaż pali prefabrykowanych
OTWÓRZ ZDJĘCIE
Montaż pali prefabrykowanych
OTWÓRZ ZDJĘCIE

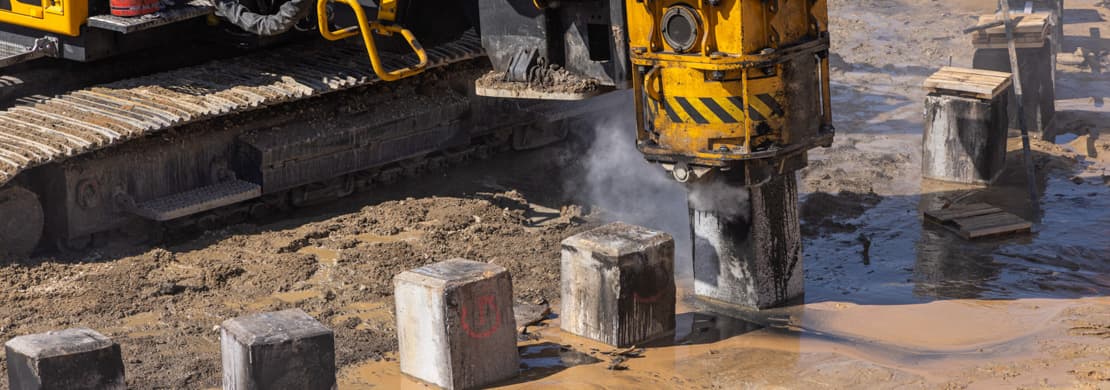

Montaż pali
OTWÓRZ ZDJĘCIE

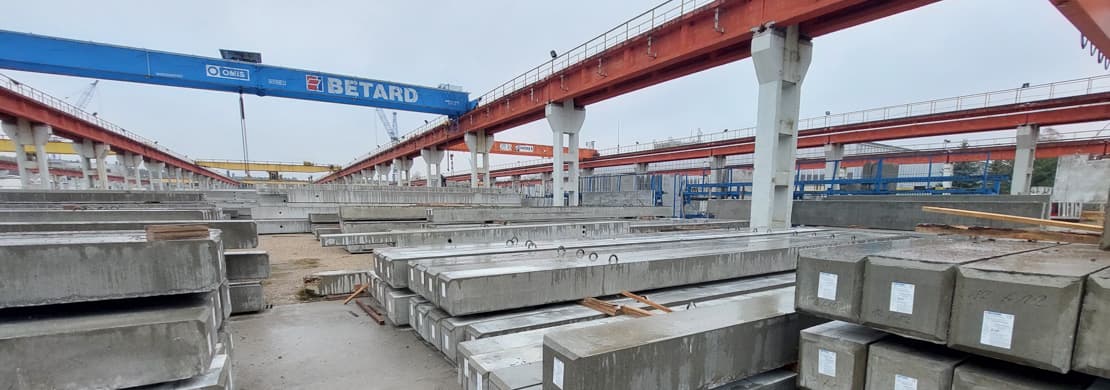

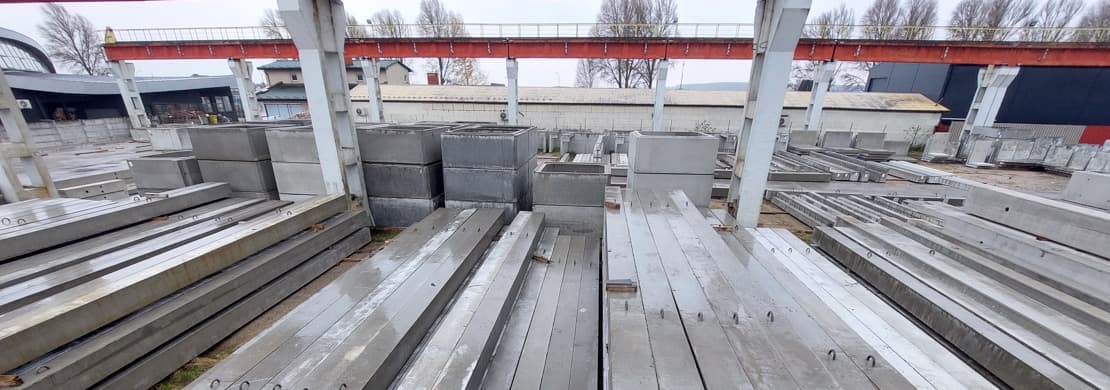

Produkcja pali
