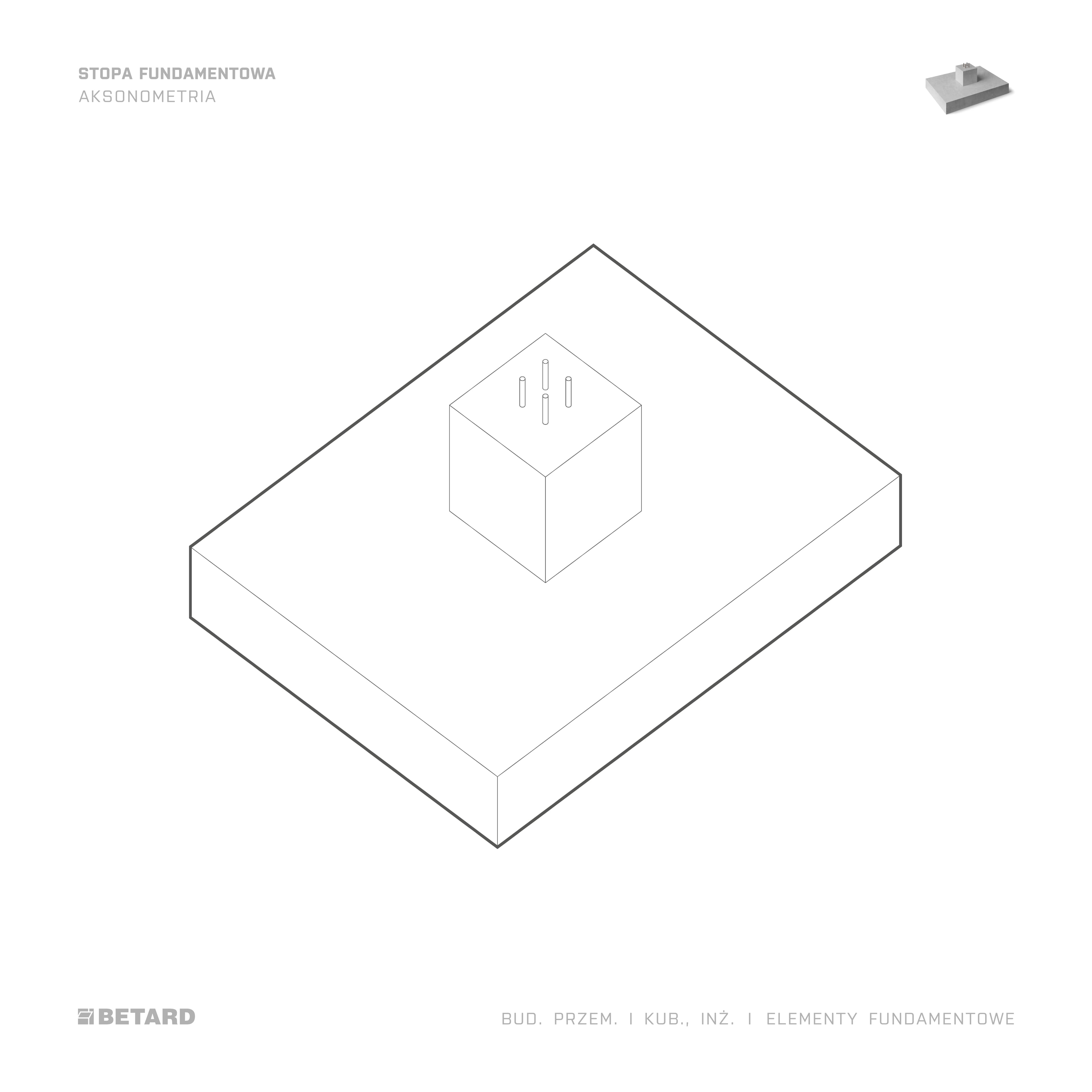

Stopa fundamentowa - aksonometria

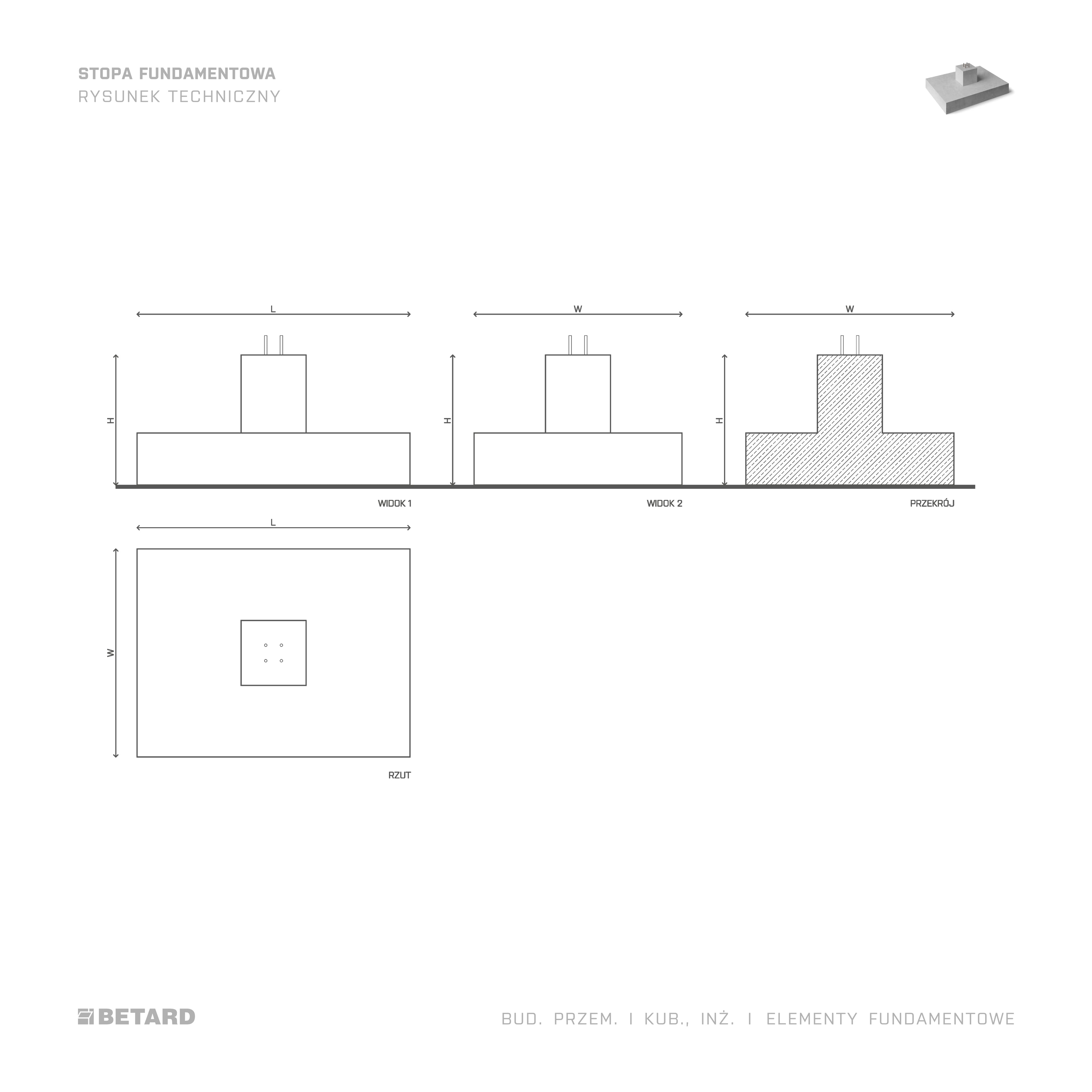

Stopa fundamentowa - rzut

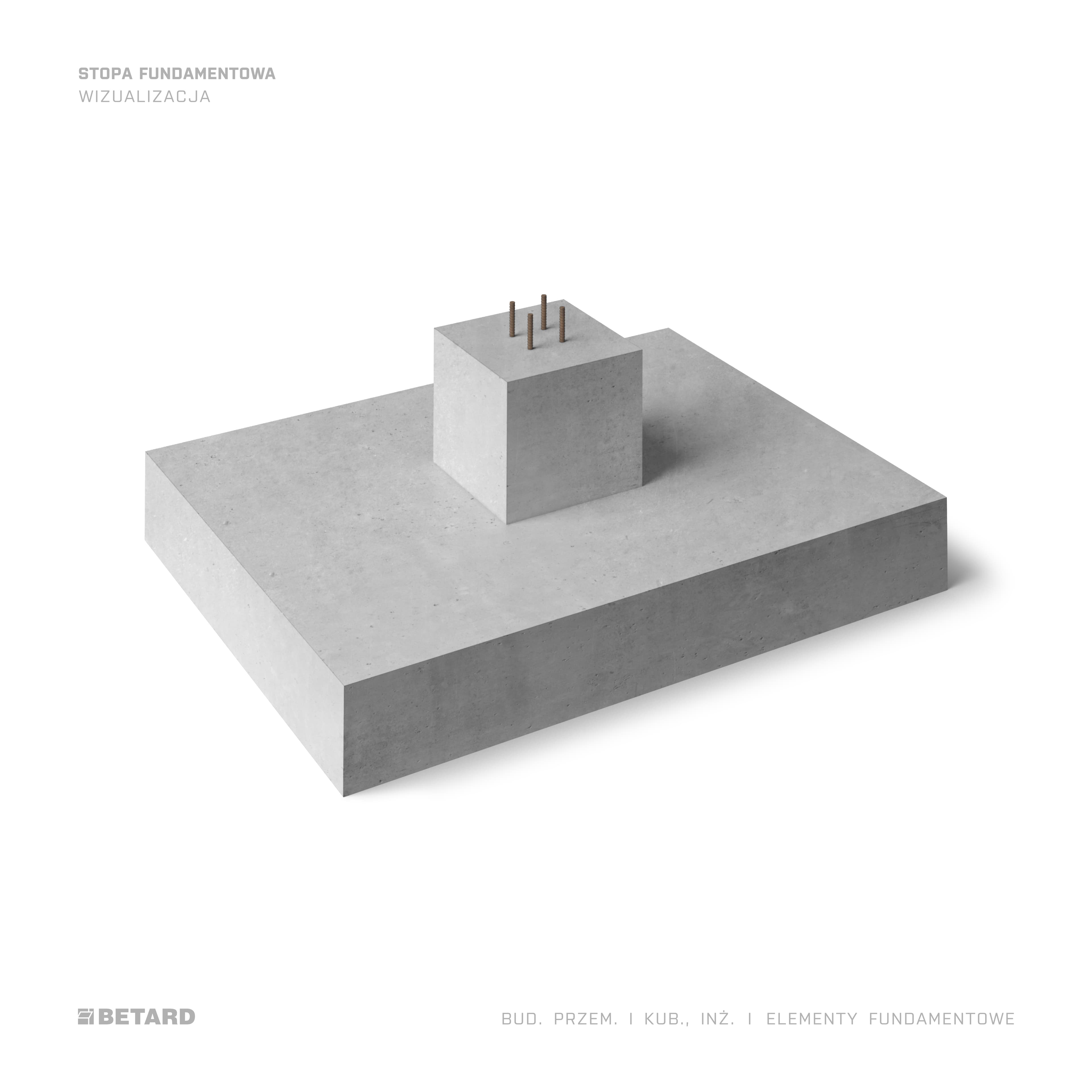

Stopa fundamentowa - wizualizacja

PRZEWIŃ ZDJĘCIE

  • Stopa fundamentowa - aksonometria
  • Stopa fundamentowa - rzut
  • Stopa fundamentowa - wizualizacja

    + WIĘCEJ

Elementy fundamentowe

Stopa fundamentowa

Stopy fundamentowe to elementy konstrukcyjne, które są odpowiedzialne za przekazanie obciążeń z konstrukcji na podłoże gruntowe. Najczęściej projektuje się stopy o kształcie kwadratu lub prostokąta w rzucie oraz o kształcie prostokątnym, schodkowym lub trapezowym w przekroju poprzecznym. Dla prawidłowego wbudowania elementów prefabrykowanych podbudowę powinno się zakończyć na poziomie minimum 10 cm poniżej spodu prefabrykowanej stopy fundamentowej. W prefabrykacie wykonuje się otwory zalewowe, przez które – po potwierdzonym usytuowaniu elementu – podaje się beton do momentu jego pełnego wypływu wokół obrysu fundamentu. Prefabrykowane stopy fundamentowe łączy się ze słupem w sposób sztywny za pomocą wytyków, czyli wypuszczonych prętów zbrojeniowych lub systemowych łączników gwintowanych. Innym rozwiązaniem są stopy kielichowe, gdzie połączenie ze słupem polega na zalaniu specjalną zaprawą montażową przestrzeni pomiędzy wyprofilowaną podstawą słupa i wewnętrzną częścią kielicha. Produkujemy stopy fundamentowe o wymiarach dostosowanych do potrzeb projektu, a jedynym ograniczeniem są tu gabaryty transportowe. Wykonujemy stopy fundamentowe o różnych kształtach, także kielichowe. Elementy te mogą być wyposażone w akcesoria do połączenia z belkami/ścianami podwalinowymi, jak: dyble, kotwy z gwintem oraz szyny kotwiące. W elementach wbudowane są uchwyty do transportu.

Zakres stosowania

  • → Stadiony sportowe
  • → Hale widowiskowe
  • → Parkingi

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Szybkość

    Krótki czas realizacji

  • Ikona przedstawiająca symbol strzałki

    Minimalizacja prac

    Brak konieczności prac szalunkowych i zbrojarskich na budowie

  • Ikona przedstawiająca symbol strzałki

    Połączenia

    Wiele możliwości realizacji sztywnego połączenia słupa ze stopą

  • Ikona przedstawiająca symbol strzałki

    Parametry

    Szczelność i mrozoodporność oraz odporność na agresywne działanie wody, gruntu

  • Ikona przedstawiająca symbol strzałki

    Dokładność

    Wysoka dokładność uzyskana w zakładzie prefabrykacji w stosunku do wykonania w warunkach budowy

  • Ikona przedstawiająca symbol strzałki

    Uchwyty transportowe

    Możliwość przestawiania elementów (dotyczy fundamentów pod reklamy/billboardy) dzięki zastosowaniu uchwytów transportowych
