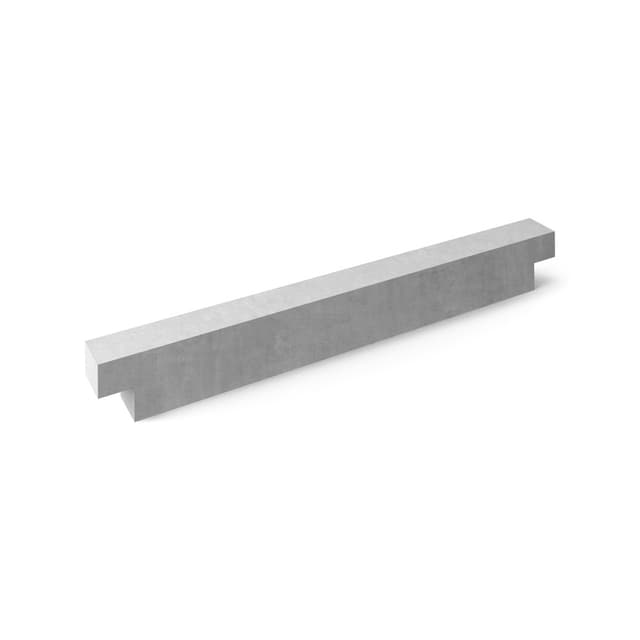

Belka żelbetowa - profil

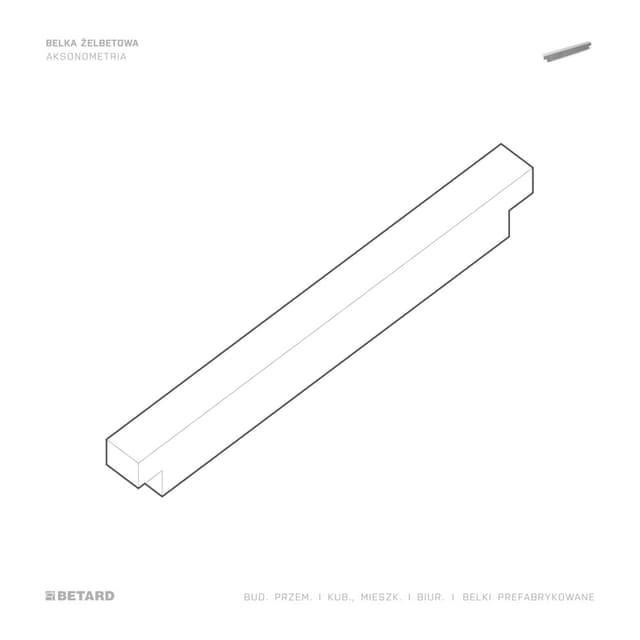

Belka żelbetowa - aksonometria
Belka żelbetowa - rzut

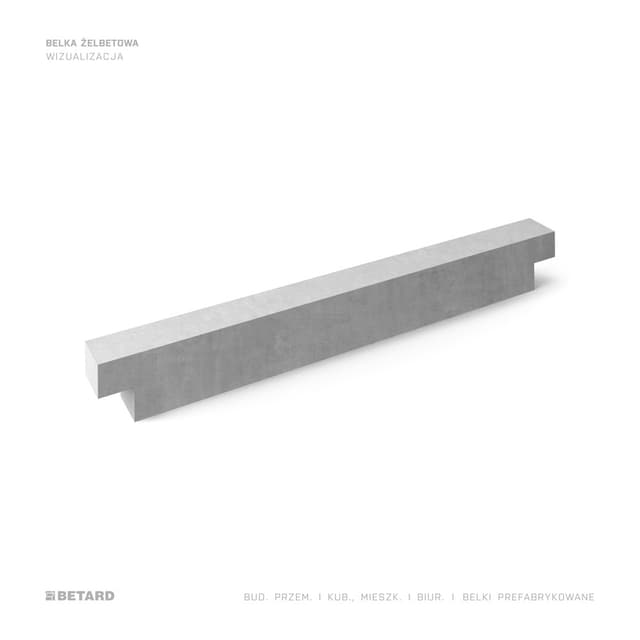

Belka żelbetowa - wizualizacje

PRZEWIŃ ZDJĘCIE

  • Belka żelbetowa - aksonometria
  • Belka żelbetowa - rzut
  • Belka żelbetowa - wizualizacje

    + WIĘCEJ

Belki

Belka żelbetowa

Belki to elementy konstrukcyjne, które – zależnie od przyjętych schematów statycznych – mogą pracować jako swobodnie podparte lub utwierdzone. Belki najczęściej zbierają obciążenie z powierzchni stropu i przekazują je jako wartość skupioną na słupy lub ściany.

Zakres stosowania

  • → Stadiony sportowe
  • → Hale widowiskowe
  • → Parkingi

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Klasa betonu

    Beton klasy od C20/25 do C50/60, stal zbrojeniowa AIIIN

  • Ikona przedstawiająca symbol strzałki

    Szybkość

    Duża szybkość prac na budowie

  • Ikona przedstawiająca symbol strzałki

    Jakość

    Wysoka jakość elementów - trzy powierzchnie od formy i fazowane krawędzie

  • Ikona przedstawiająca symbol strzałki

    Prace na budowie

    Eliminacja prac szalunkowych i zbrojarskich na wysokości

  • Ikona przedstawiająca symbol strzałki

    Akcesoria

    Zabudowane uchwyty transportowe i akcesoria do połączenia z konstrukcją

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

Proces produkcji belek żelbetowych

Proces produkcji belek żelbetowych

Belki produkuje się w specjalnie przygotowanych formach o rożnych przekrojach w pozycji leżącej. Oprócz zaprojektowanego zbrojenia, wewnątrz belki mogą pojawić się niezbędne akcesoria, jak na przykład: tuleje montażowe czy otwory instalacyjne.

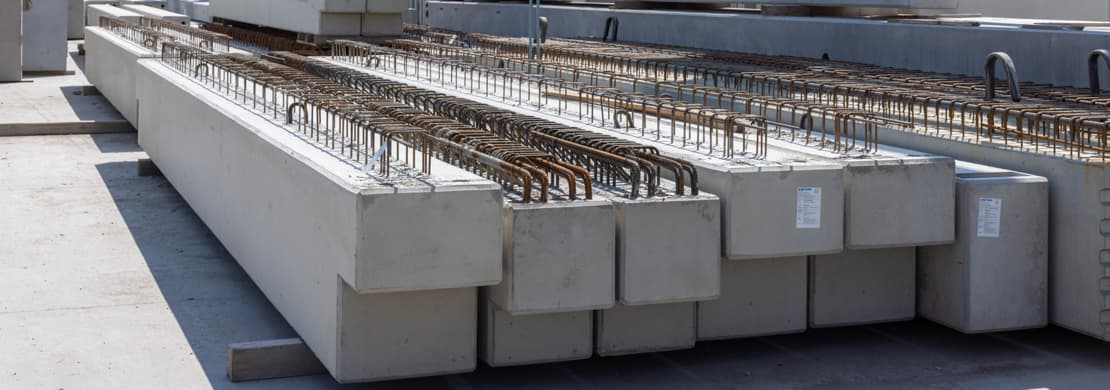

Możliwości produkcyjne belek żelbetowych

Możliwości produkcyjne belek żelbetowych

Oferujemy belki w dowolnym zakresie wymiarów przekroju poprzecznego. Na końcach elementów możemy ukształtować powierzchnię z 'wrębami', celem przeniesienia większych sił poprzecznych. Wykonujemy belki o różnych przekrojach poprzecznych jako pełne oraz częściowo prefabrykowane, do późniejszego zespolenia na placu budowy.

Możliwości projektowe belek żelbetowych

Możliwości projektowe belek żelbetowych

W prefabrykacji belek żelbetowych stosujemy beton w klasie od C20/25 do C55/67, a stal zbrojeniową klasy AIIIN. Oferowane przez nas elementy mogą być łączone z konstrukcją poprzez nadbeton (elementy częściowo prefabrykowane), oparcie na wsporniku słupa (powiązanie poprzez trzpień) lub skręcane łączniki zbrojeniowe do uciąglenia zbrojenia. Ze względu na kształt możemy zaprojektować belki: prostokątne, typu L (z burtą) oraz typu odwrócone T. Belki typ L i odwrócone T projektuje się w jako belki prostokątne z dowieszonymi wspornikami pod płyty stropowe.

Transport belek żelbetowych

Transport belek żelbetowych

Elementy oddzielone są od siebie specjalnymi przekładkami w postaci belek krawędziowych lub przekładek drewnianych. Belki powinny być starannie ułożone jedna obok drugiej. W przypadku długich belek konieczne może być użycie sprzętu specjalistycznego - stosuje się naczepy o regulowanej długości, tzw. rozciągi.

Montaż belek żelbetowych

Montaż belek żelbetowych

W zależności od typu belek montaż odbywać się może poprzez nałożenie belki na wytyki prętowe lub za pomocą podpór – ustawienie w odpowiednim miejscu w celu późniejszego zalania połączenia np. ze stropem.

(1)
