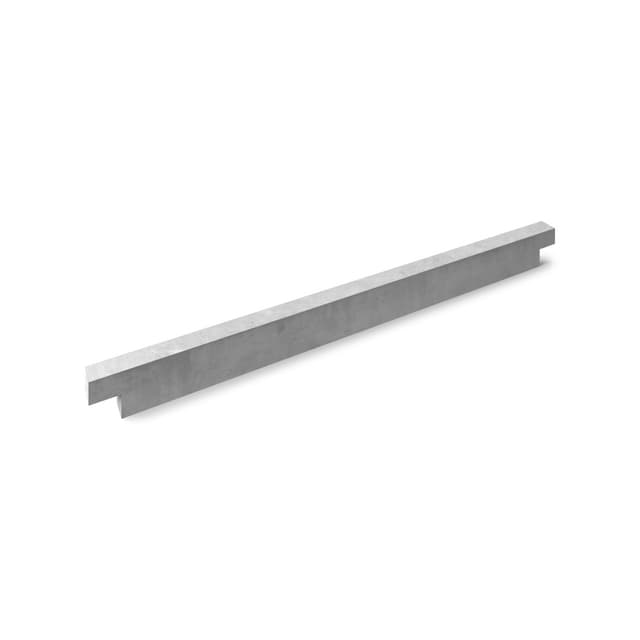

Vorgespannte Dachelemente

Dachpfette

Pfetten sind Dachträger in Form von vorgespannten Stahlbetonelementen. Sie bieten in der Regel direkte Unterstützung bei der Dacheindeckung. Sie stützen sich auf den Trägern senkrecht zur Richtung der Träger ab.

VERWENDUNG

→ Industriehallen
→ Lagerhallen
→ Supermärkte

PRODUKTMERKMALE

Betonklasse
Beton mind. Klasse C50/60, Bewehrungsstahl Klasse AIIIN und Spannstahl Y1860
Querschnitte
Element mit rechteckigem, trapezförmigem, H- und umgekehrtem T-Querschnitt
Spannweite
Große Spannweite der Konstruktion
Kosten
Geringe Instandhaltungskosten der Konstruktion ohne Notwendigkeit ihrer Wartung
Qualität
Hochwertige Komponenten
Fläche
Oberflächen aus der Form und gefaste Kanten

TECHNISCHE DETAILS

Produktionsprozess

Der Herstellungsprozess von vorgespannten Bauteilen kann auf zwei Arten durchgeführt werden. Je nach Bedarf verwenden wir eine Technik, die eine schnelle Produktion gewährleistet, und eine kostengünstige Technik, die weniger Rippenstahl benötigt. Bei der ersten Methode wird die gesamte Bewehrung des Elements auf speziellen Produktionslinien für die Herstellung von vorgespannten Elementen verlegt, durch die die Spannstahllitzen mit Hilfe von speziellen Maschinen geführt werden. Alle Spannglieder werden dann einer Vorspannung und einer Zielspannung unterzogen. Anschließend erfolgt die Schalung und Betonierung des Elements. Die zweite Methode besteht darin, die Bewehrungskomponenten auf der Produktionslinie auszulegen, durch die wir die Spannglieder laufen lassen. Danach erfolgt das Vorspannen und das Spannen bis zur Zielkraft. Es folgt die letzte Phase der Bewehrungsherstellung auf dem Produktionstisch, nach der das Element eingeschalt und betoniert wird.“

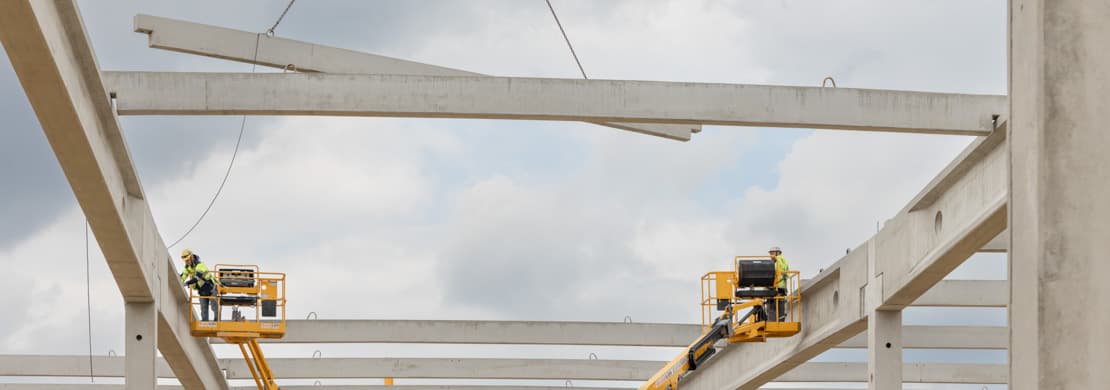

Możliwości produkcyjne płatwi dachowych sprężonych

Produktionskapazität

Vorgefertigte Pfetten können mit rechteckigem, trapezförmigem, H-förmigem oder umgekehrt T-förmigem Querschnitt hergestellt werden. Sie können mit Schienen versehen werden, um die Installation der Dacheindeckung und anderer notwendiger Zubehörteile für die Verbindung mit anderen Elementen der Struktur zu erleichtern. Die Elemente können als Stahl- oder Spannbeton hergestellt werden.

Planungsmöglichkeiten

Vorgefertigte Pfetten werden normalerweise aus Beton der Klasse C50/60 oder höher hergestellt. Es werden Spannstahllitzen mit einer Nennzugfestigkeit von 1.860 MPa verwendet. Vorgespannte Pfetten werden in der Regel in Spannweiten von 7-18 m mit rechteckigen, trapezförmigen oder T-förmigen Querschnitten ausgeführt, wobei die Höhe von der Spannweite abhängt.

Transport

Der Transport der Pfetten erfolgt, wie bei den anderen Trägerelementen, in der Einbauposition. Wechselbalken werden aufgrund ihrer Spannweite meistens auf so genannten Telesatteln transportiert. Je nach Gewicht des Elements können mehrere vorgefertigte Elemente transportiert werden, die sauber nebeneinander gestapelt werden.

Montage

Vor dem Einbau der Pfetten sollten charakteristische Punkte an diesen Elementen und ihren Auflagern markiert werden. Die Pfetten werden in der Regel mit Anschlagmittel angehoben. Die Elemente werden auf den Dachbindern montiert.

(1)

TECHNISCHE DETAILS

PRODUKTGALERIE

FOTO ÖFFNEN

(2)

VERWANDTE PRODUKTE

Vorgespannte Dachelemente

Dachbinder

ANZEIGEN

DOKUMENTE HERUNTERLADEN

PRODUKTMERKMALE

Betonklasse

Beton mind. Klasse C50/60, Bewehrungsstahl Klasse AIIIN und Spannstahl Y1860 S7

Spannweite

Große Spannweite der Konstruktion

Belastungen

Übertragung hoher Lasten

Kosten

Geringe Instandhaltungskosten der Konstruktion ohne Notwendigkeit ihrer Wartung

Feuerwiderstand

Standardmäßig 60 Minuten Feuerwiderstand - bis zu 240 Minuten möglich

Schnelligkeit

Schnelle Montage vor Ort - durchschnittlich 1.500 m² Konstruktion pro Montageteam und Tag
