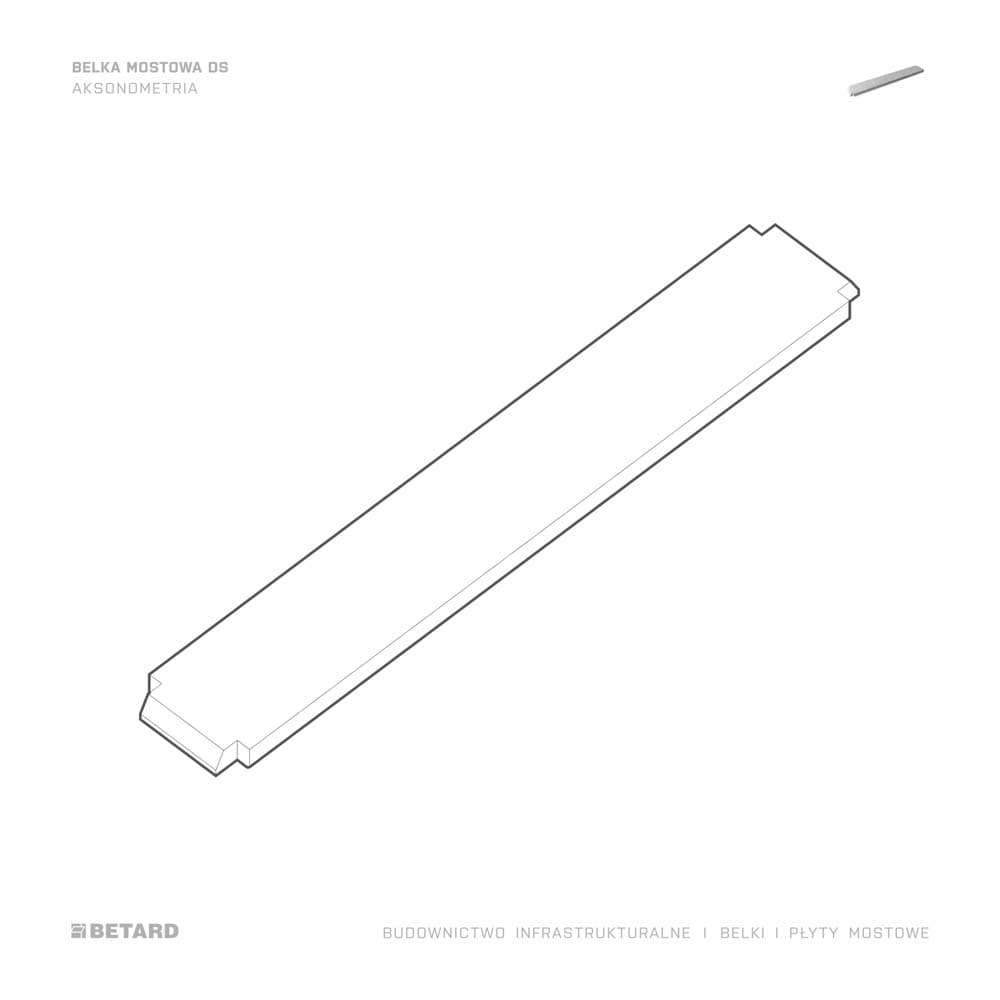

Belka mostowa typu DS - aksonometria

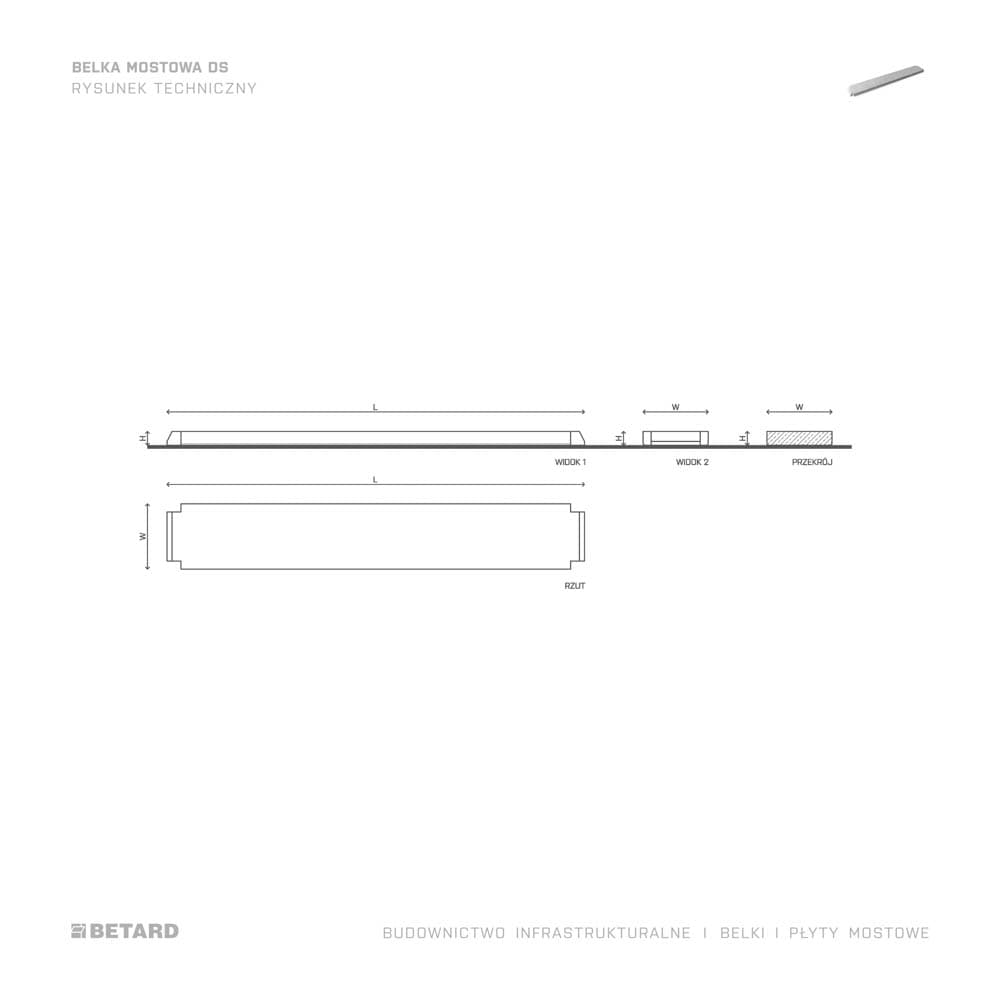

Belka mostowa typu DS - rzut

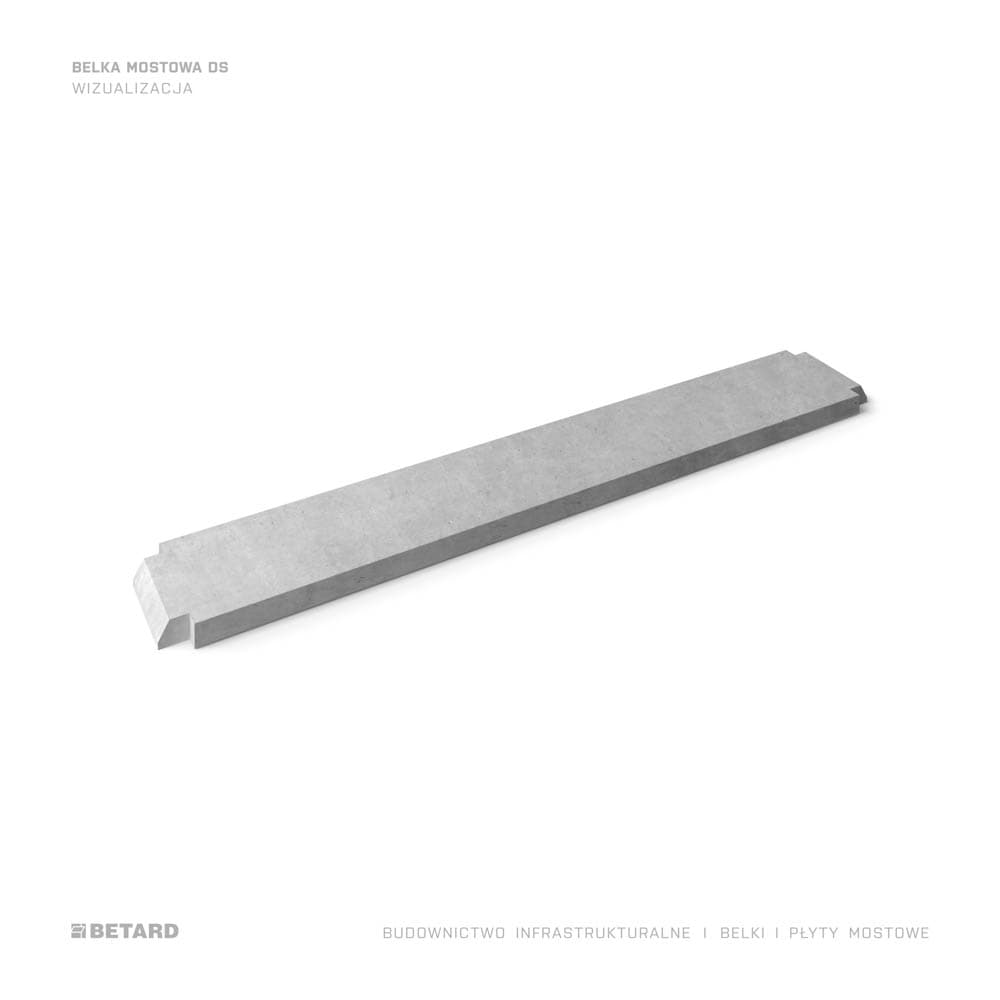

Belka mostowa typu DS - wizualizacja

PRZEWIŃ ZDJĘCIE

  • Belka mostowa typu DS - aksonometria
  • Belka mostowa typu DS - rzut
  • Belka mostowa typu DS - wizualizacja

    + WIĘCEJ

Belki i płyty mostowe

Belka mostowa DS

Sprężone elementy prefabrykowane w o przekroju prostokątnym i szerokości 89 cm. Belki stosowane w obiektach mostowych jedno i wieloprzęsłowych projektowanych na obciążenie ruchem klasy A wg PN-85/S-10030 oraz na obciążenie pojazdem specjalnym klasy 150. Produkowane wg typowych rozmiarów katalogowych lub w oparciu o indywidualne projekty, a prefabrykaty przeznaczone są dla przęseł wolnopodpartych i uciąglonych o rozpiętości 6 i 9 m. Belki wykonywane są z betonu o klasie C35/45. Jako sploty o średnicy stosuje się liny o średnicy 15,5 mm, odmiany I. Górna powierzchnia prefabrykatu jest szorstka z wypuszczonym zbrojeniem II fazy przygotowana do zespolenia. Boczna i dolna powierzchnia elementu jest gładka, nie wymaga tynkowania. W belkach istnieje możliwość wykonania otworów na przejścia instalacyjne oraz zatopienia akcesoriów do montażu zabezpieczeń BHP tzw. „Koboldów”.

Zakres stosowania

  • → Mosty drogowe
  • → Mosty kolejowe
  • → Wiadukty
  • → Przejścia dla zwierząt

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Elementy sprężone

    Elementy prefabrykowane wykonywane jako sprężone

  • Ikona przedstawiająca symbol strzałki

    Kształt

    Belki mają w przekroju kształt prostokątny

  • Ikona przedstawiająca symbol strzałki

    Typowość

    Produkcja wg typowych rozmiarów katalogowych lub w oparciu o indywidualne projekty

  • Ikona przedstawiająca symbol strzałki

    Szerokość

    Wszystkie belki mają taką samą szerokość, tj. 89 cm

  • Ikona przedstawiająca symbol strzałki

    Sploty sprężające

    Sploty sprężające o średnicy 15,5 mm, odmiana I

  • Ikona przedstawiająca symbol strzałki

    Powierzchnia

    Boczna i dolna powierzchnia elementu gładka, nie wymagająca tynkowania

PARAMETRY TECHNICZNE

TypDługość (m)Długość belki + struny (m)Wysokość (cm)Szerokość (cm)
DS 65,761989
DS 98,792489

POBIERZ DOKUMENTY DOSTĘPNE DLA TEGO PRODUKTU

  • Certyfikat | Długołęka | El. mostów
    CERTYFIKATY
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • Certyfikat | Kielce1 | El. mostów
    CERTYFIKATY
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • Certyfikat | Kielce2 | El. mostów
    CERTYFIKATY
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Długołęka | El. mostów
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Długołęka | El. mostów sprężane
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Kielce1 | El. mostów sprężane C40/50
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Kielce1 | El. mostów sprężane C50/60
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Kielce2 | El. mostów sprężane DS C50/60
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Kielce2 | El. mostów sprężane DS C40/50
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
