Belka mostowa typu Kujan NG - profil

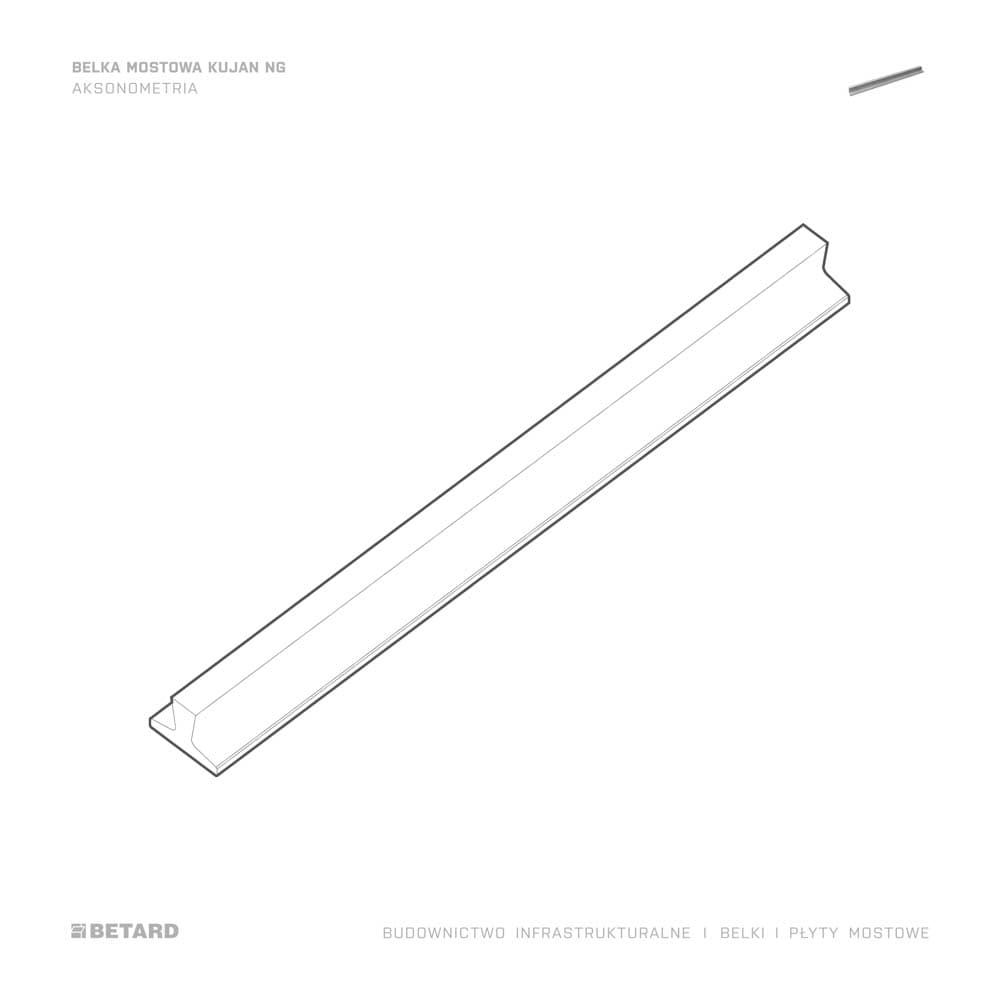

Belka mostowa Kujan NG - aksonometria
Belka mostowa Kujan NG - rzut

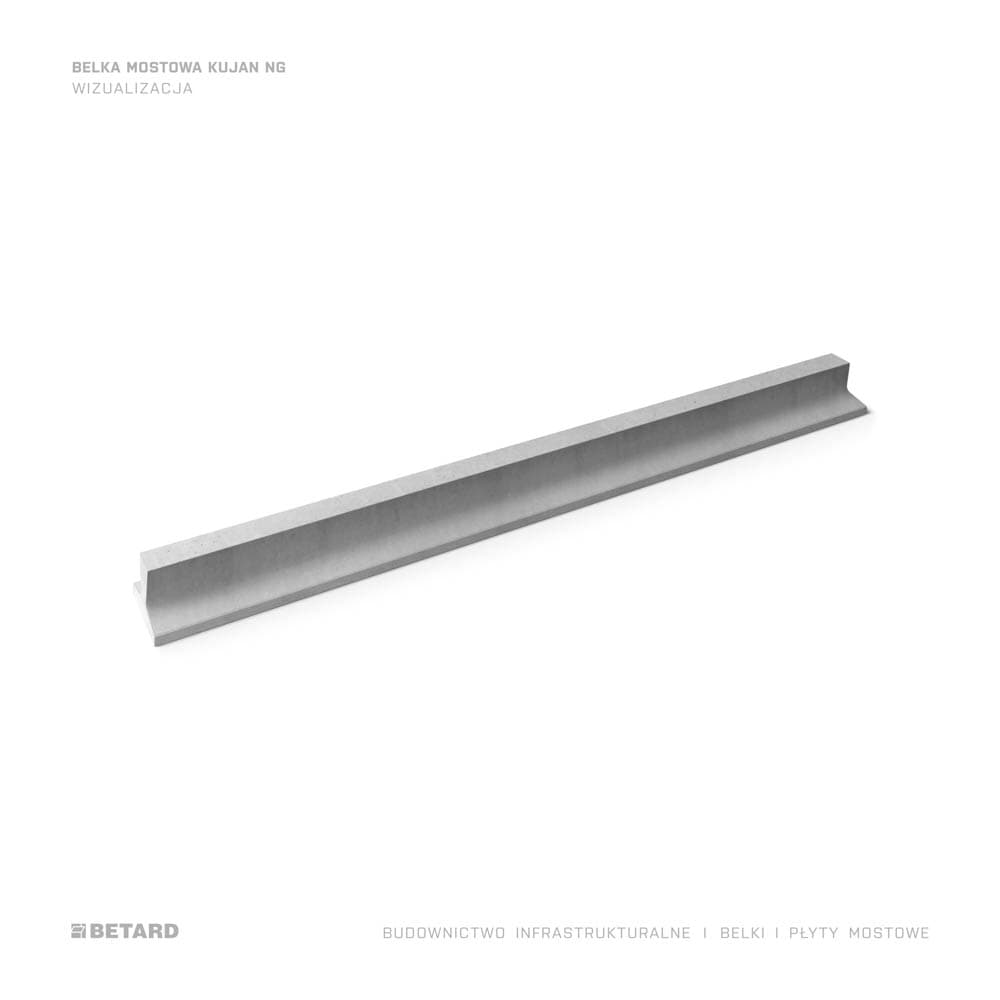

Belka mostowa Kujan NG - wizualizacja

PRZEWIŃ ZDJĘCIE

  • Belka mostowa Kujan NG - aksonometria
  • Belka mostowa Kujan NG - rzut
  • Belka mostowa Kujan NG - wizualizacja

    + WIĘCEJ

Belki i płyty mostowe

Belka mostowa Kujan NG

Sprężone elementy prefabrykowane w kształcie odwróconej litery T o szerokości 59 i 89 cm. Belki stosowane w obiektach mostowych jedno i wieloprzęsłowych projektowanych na obciążenie ruchem klasy A wg PN-85/S-10030 oraz na obciążenie pojazdem specjalnym klasy 150.Produkowane wg typowych rozmiarów katalogowych Transprojekt Warszawa 2004 lub w oparciu o indywidualne projekty, a prefabrykaty przeznaczone są dla przęseł wolnopodpartych i uciąglonych o rozpiętości 12-18 m. Belki Kujan NG (Nowej Generacji) wykonywane są z betonu o klasie C50/60, dzięki czemu charakteryzują się wysoką trwałością, zminimalizowanym skurczem i pełzaniem dzięki zastosowaniu cementów specjalnych. Jako sploty o średnicy stosuje się liny o średnicy 15,5 mm, odmiany I. Górna powierzchnia prefabrykatu jest szorstka z wypuszczonym zbrojeniem II fazy przygotowana do zespolenia. Boczna i dolna powierzchnia elementu jest gładka, nie wymaga tynkowania. Belki wykonywane są z czołami typu A z podciętym środnikiem, które są przystosowane do opierania elementu na klatkach lub z czołami typu B z prostym zakończeniem środnika – przystosowane do opierania elementu na podwalinie. W belkach istnieje możliwość wykonania otworów na przejścia instalacyjne oraz zatopienia akcesoriów do montażu zabezpieczeń BHP tzw. „Koboldów”.

Zakres stosowania

  • → Mosty drogowe
  • → Mosty kolejowe
  • → Wiadukty
  • → Przejścia dla zwierząt

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Elementy sprężone

    Elementy prefabrykowane wykonywane jako sprężone

  • Ikona przedstawiająca symbol strzałki

    Kształt

    Belki mają kształt odwróconej litery T

  • Ikona przedstawiająca symbol strzałki

    Typowość

    Produkcja wg typowych rozmiarów katalogowych lub w oparciu o indywidualne projekty

  • Ikona przedstawiająca symbol strzałki

    Rozstaw

    Standardowy rozstaw elementów wynosi 90 cm.

  • Ikona przedstawiająca symbol strzałki

    Sploty sprężające

    Sploty sprężające o średnicy 15,5 mm, odmiana I

  • Ikona przedstawiająca symbol strzałki

    Powierzchnia

    Górna powierzchnia prefabrykatu szorstka, z wypuszczonym zbrojeniem II fazy przygotowana do zespolenia

PARAMETRY TECHNICZNE

TypDługość (m)Długość belki + struny (m)Wysokość (cm)Szerokość (cm)Ilość strun
KNG12/59011,712555916
KNG12/89011,712558918
KNG12W/89011,712558920
KNG15/59014,715655920
KNG15/89014,715658922
KNG15W/89014,715658924
KNG18/59017,718755924
KNG18/89017,718758926
KNG18W/89017,718758930

GALERIA PRODUKTU

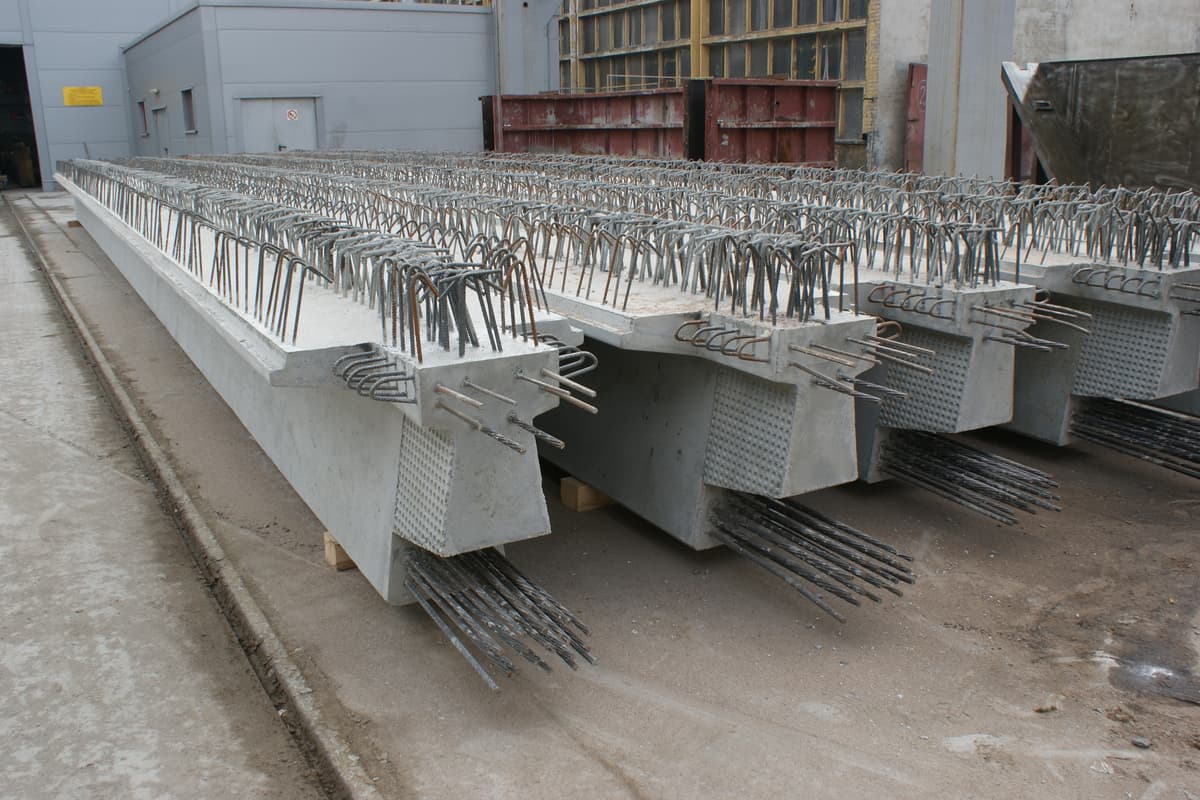

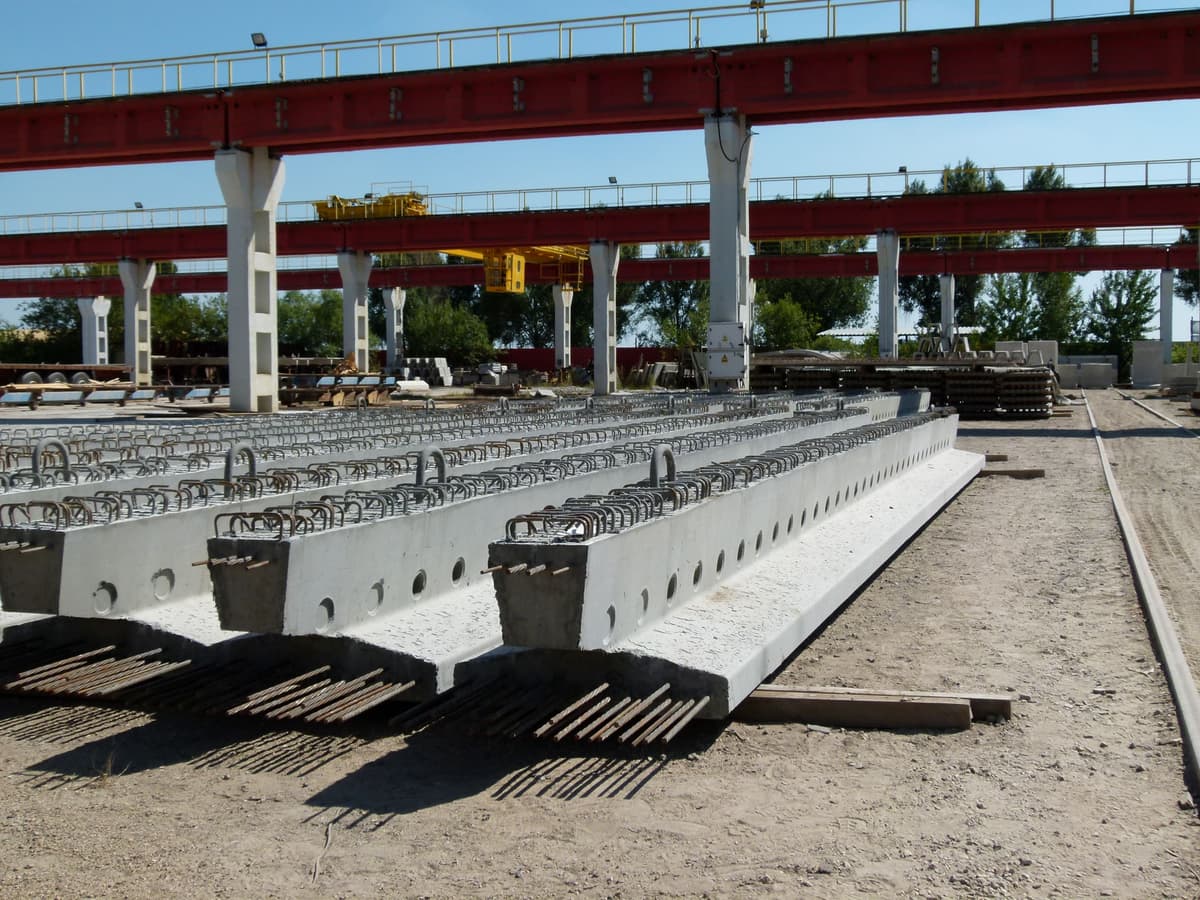

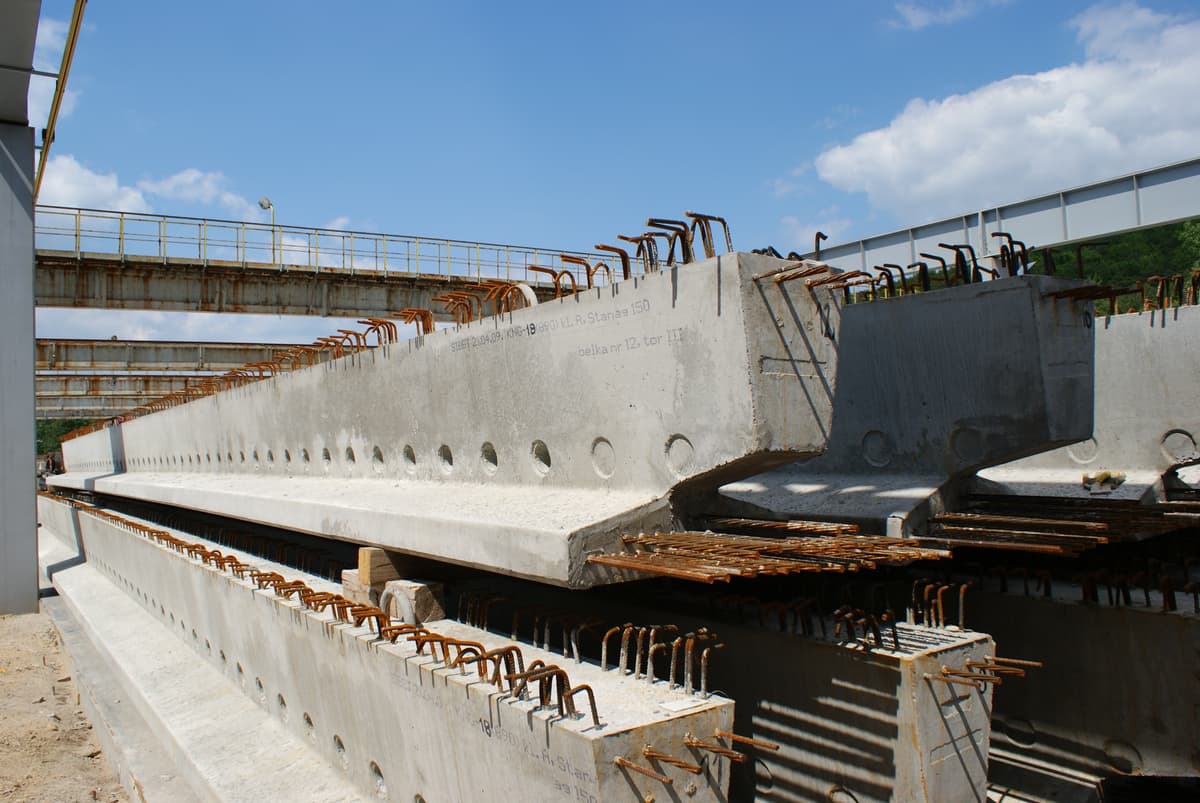

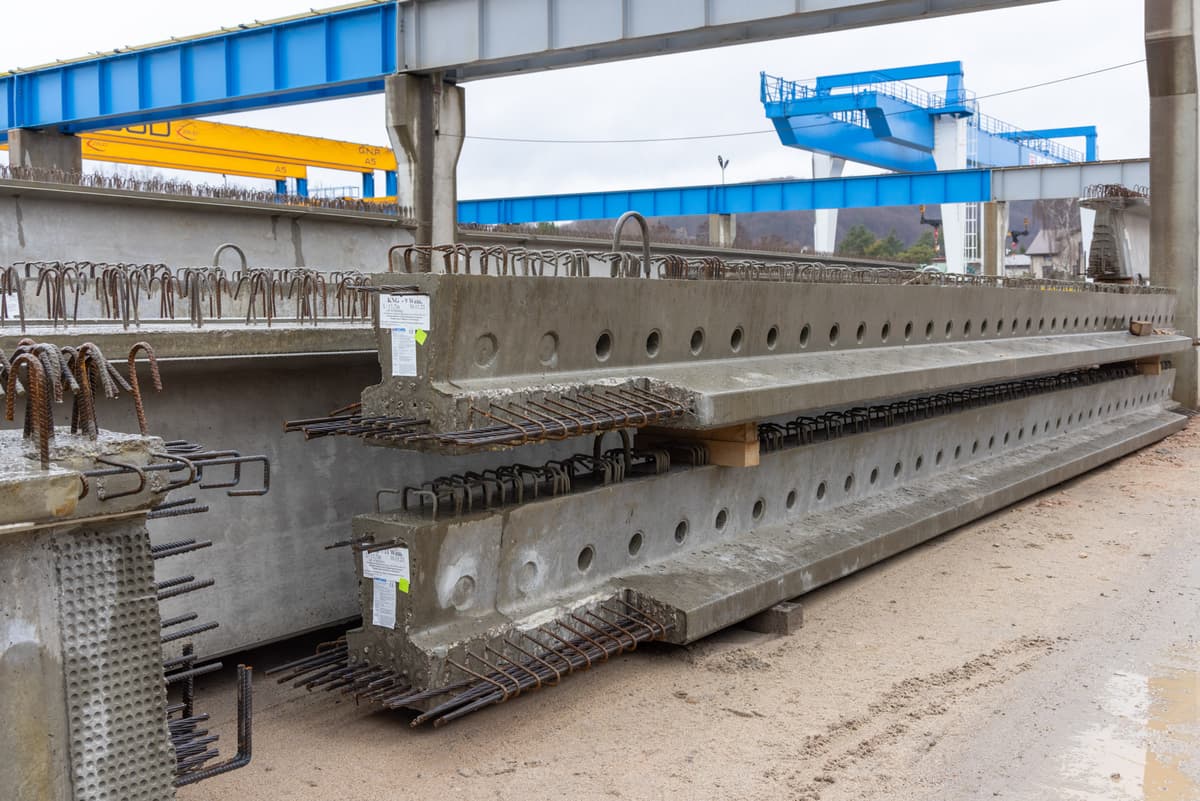

Produkcja belek mostowych typu Kujan NG
OTWÓRZ ZDJĘCIE
Produkcja belek mostowych typu Kujan NG
OTWÓRZ ZDJĘCIE
Produkcja belek mostowych typu Kujan NG
OTWÓRZ ZDJĘCIE
Produkcja belek mostowych typu Kujan NG
OTWÓRZ ZDJĘCIE

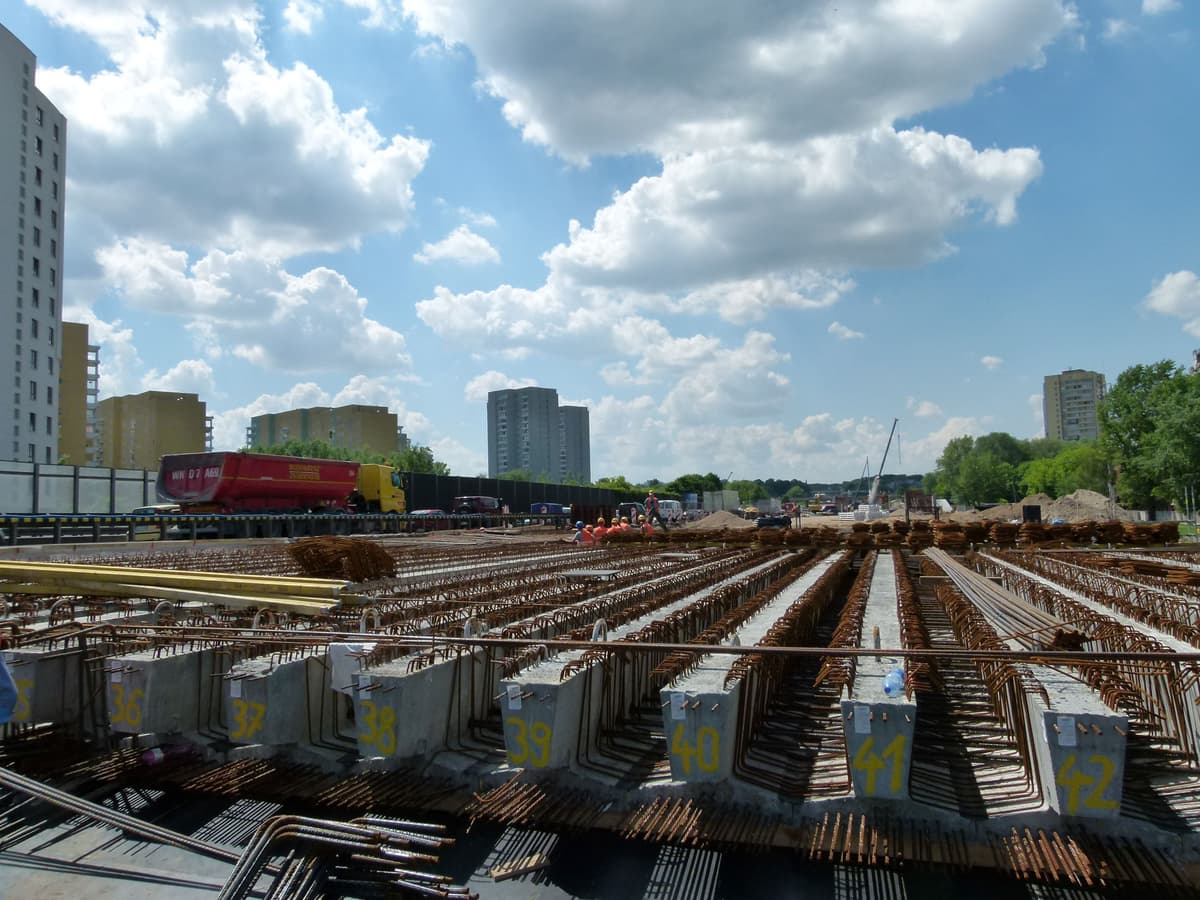

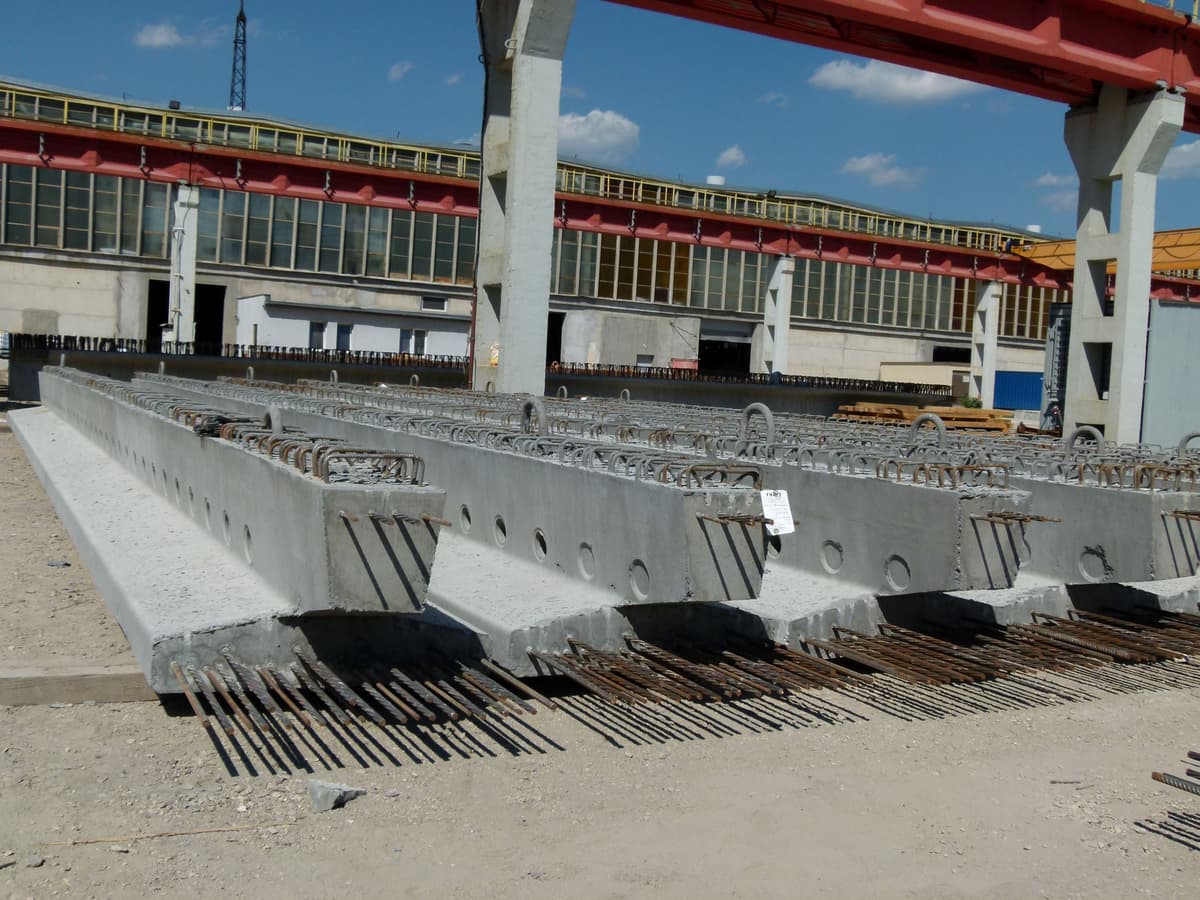

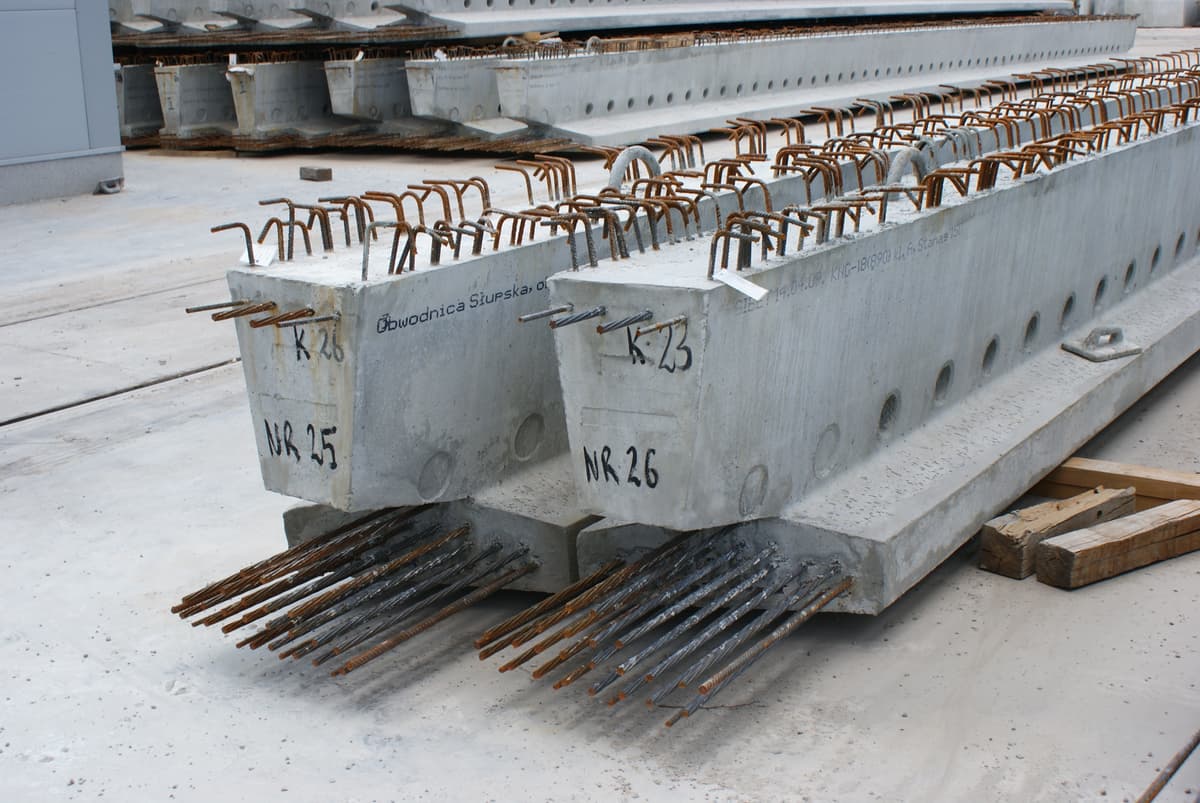

Montaż belek mostowych typu Kujan NG
OTWÓRZ ZDJĘCIE
Montaż belek mostowych typu Kujan NG
OTWÓRZ ZDJĘCIE
Montaż belek mostowych typu Kujan NG
OTWÓRZ ZDJĘCIE
