Belka mostowa typu T - profil

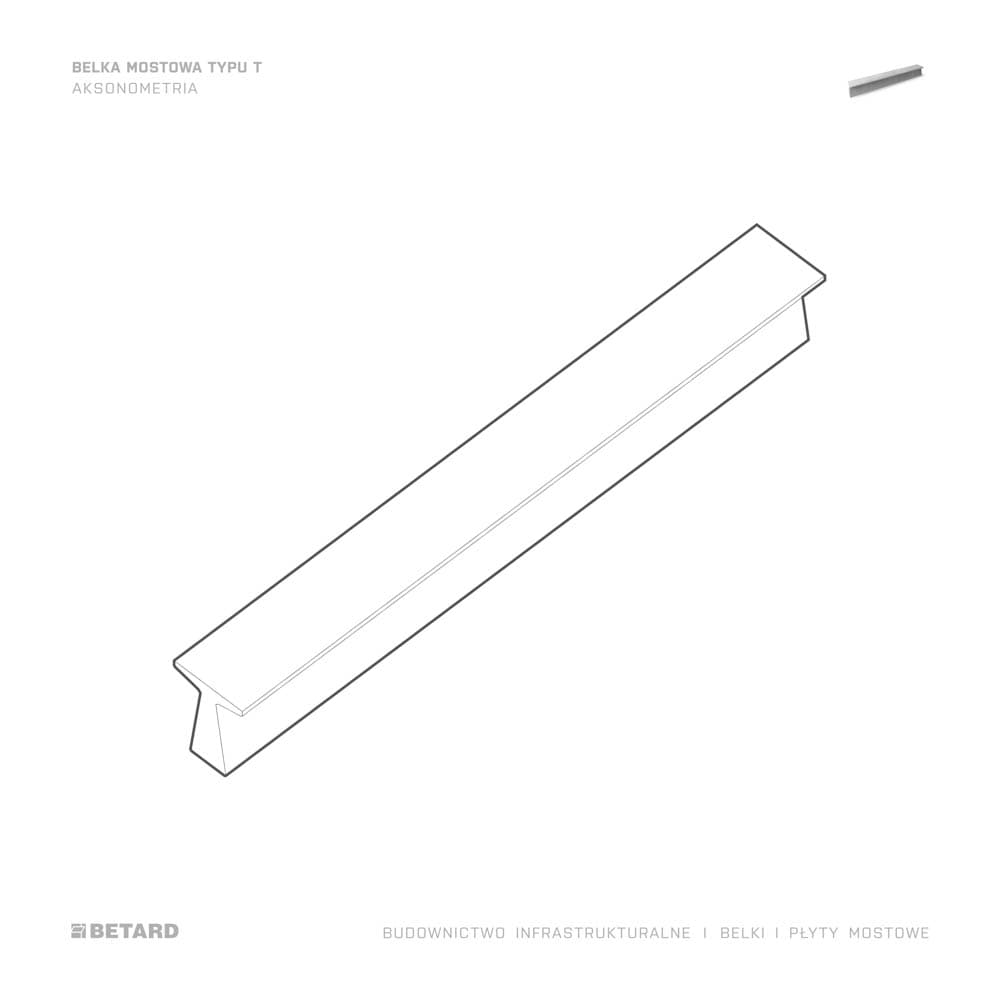

Belka mostowa typu T - aksonometria

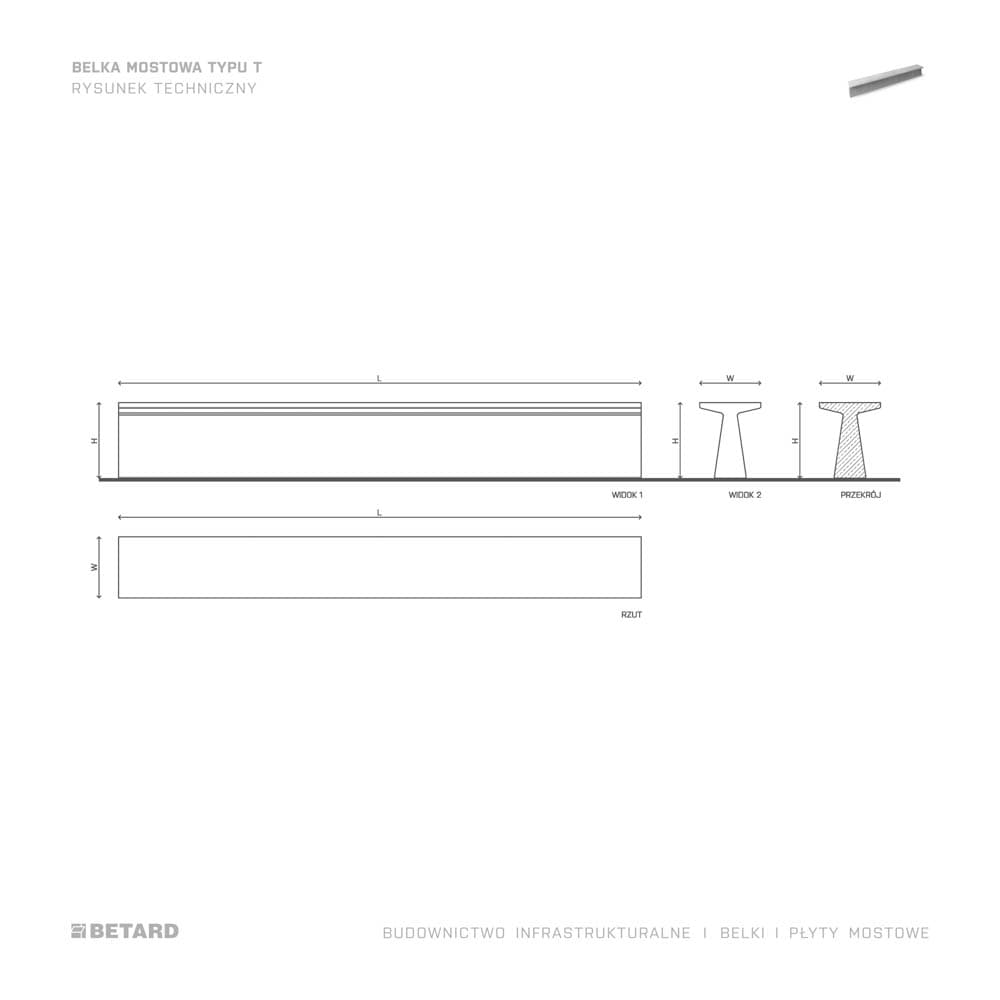

Belka mostowa typu T - rzut

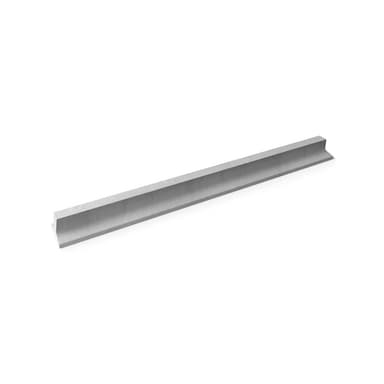

Belka mostowa typu T - wizualizacja

PRZEWIŃ ZDJĘCIE

  • Belka mostowa typu T - aksonometria
  • Belka mostowa typu T - rzut
  • Belka mostowa typu T - wizualizacja

    + WIĘCEJ

Belki i płyty mostowe

Belka mostowa T

Belki sprężone typu T przeznaczone są do stosowania w drogowych obiektach mostowych w układach jednoprzęsłowych jak i wieloprzęsłowych. W przekroju poprzecznym belki mają przekrój w kształcie litery T, szerokość półki jest stała i wynosi 890 mm. Przęsła z belkami T są jednym z bardziej popularnych rozwiązań konstrukcyjnych w Polsce.

Belki produkujemy według katalogowych długości – T12, T15, T18, T21, T24, T27 jak i projektowane indywidualnie, o dowolnej długości, w tym także belki wzmocnione na uderzenie boczne. Wykonujemy belki o naciągu strun do 1000 ton w jednej belce i maksymalnej wadze 50 ton. W belkach możemy zabetonować dodatkowe akcesoria do montażu zabezpieczeń BHP (tzw. Koboldy), a także wykonać otworowanie pod odwodnienia obiektów.

Stosuje się różne wersje wykonania czoła prefabrykatów dostosowane do układu konstrukcyjnego przęseł. Wykonujemy adaptację czoła belki wg zamówienia (również pod kątem dostosowanym do skosu obiektu). Czoło belki typu A z pociętymi półkami i środnikiem przeznaczone jest dla układów ciągłych wieloprzęsłowych oraz swobodnie podpartych. Czoło belki typu B jest proste i stosowane w układach swobodnie podpartych. Kształt C ze ściankami formującymi ułatwia wykonanie przęseł, ścianki pełnią rolę deskowania poprzecznicy podporowej.

Jako haki transportowe stosujemy uchwyty linowe wykonane ze stali sprężającej wysokiej wytrzymałości. Do belek mostowych typu T produkujemy również płytki z fibrobetonu, pozwalające na uzupełnienie przerw między prefabrykatami. Do produkcji belek stosujemy kruszywa zgodne z najnowszymi wytycznymi Generalnej Dyrekcji Dróg Krajowych i Autostrad.

Zakres stosowania

  • Mosty drogowe
  • Mosty kolejowe
  • Wiadukty
  • Przejścia dla zwierząt

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Brak szalunku

    Nie wymaga szalowania ustroju nośnego

  • Ikona przedstawiająca symbol strzałki

    Czas

    Prefabrykaty znacznie przyspieszają realizację inwestycji

  • Ikona przedstawiająca symbol strzałki

    Klasa betonu

    Klasa betonu C40/50 lub C50/60

  • Ikona przedstawiająca symbol strzałki

    Powierzchnia

    Górna powierzchnia prefabrykatu szorstka, z wypuszczonym zbrojeniem II fazy, przygotowana do zespolenia

  • Ikona przedstawiająca symbol strzałki

    Typowość

    Produkcja według typowych wymiarów katalogowych lub w oparciu o indywidualne projekty

PARAMETRY TECHNICZNE

TypDługość (m)Długość belki + struny (m)Wysokość (cm)Szerokość (cm)
T1211,5126031,5
T1514,5157536
T1817,5187536
T2120,5219040,5
T2423,52410043,5
T2726,52711046,5
