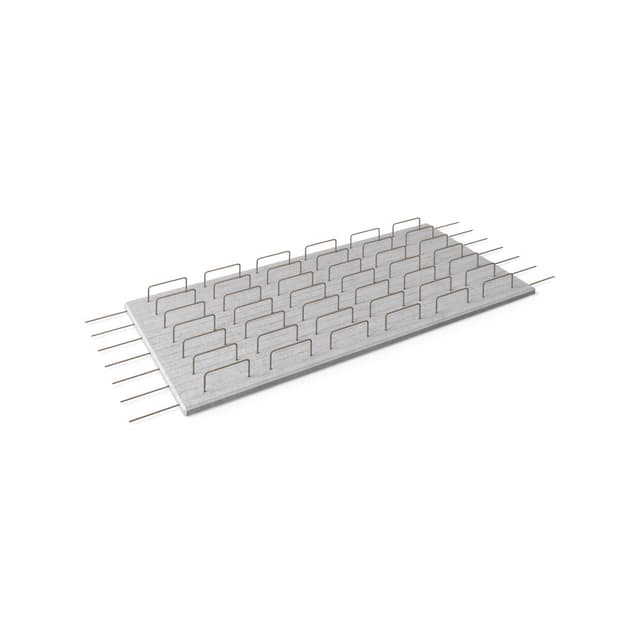

Płyta mostowa - profil

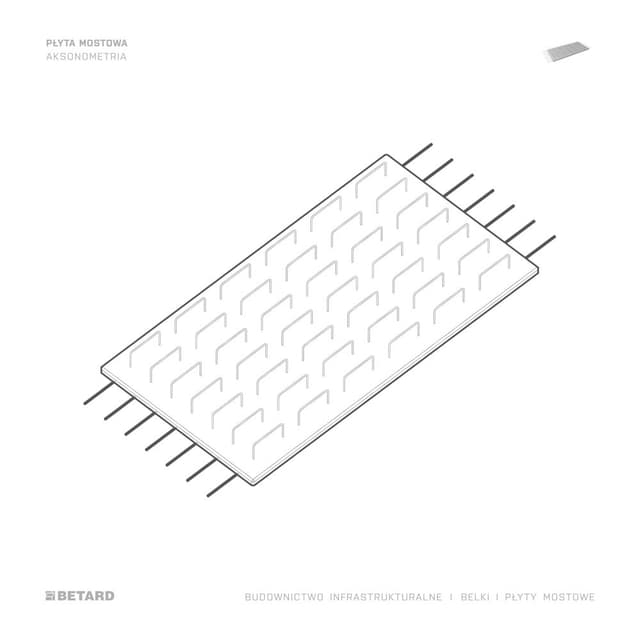

Płyta mostowa - aksonometria
Płyta mostowa - rzut
Płyta mostowa - wizualizacja

PRZEWIŃ ZDJĘCIE

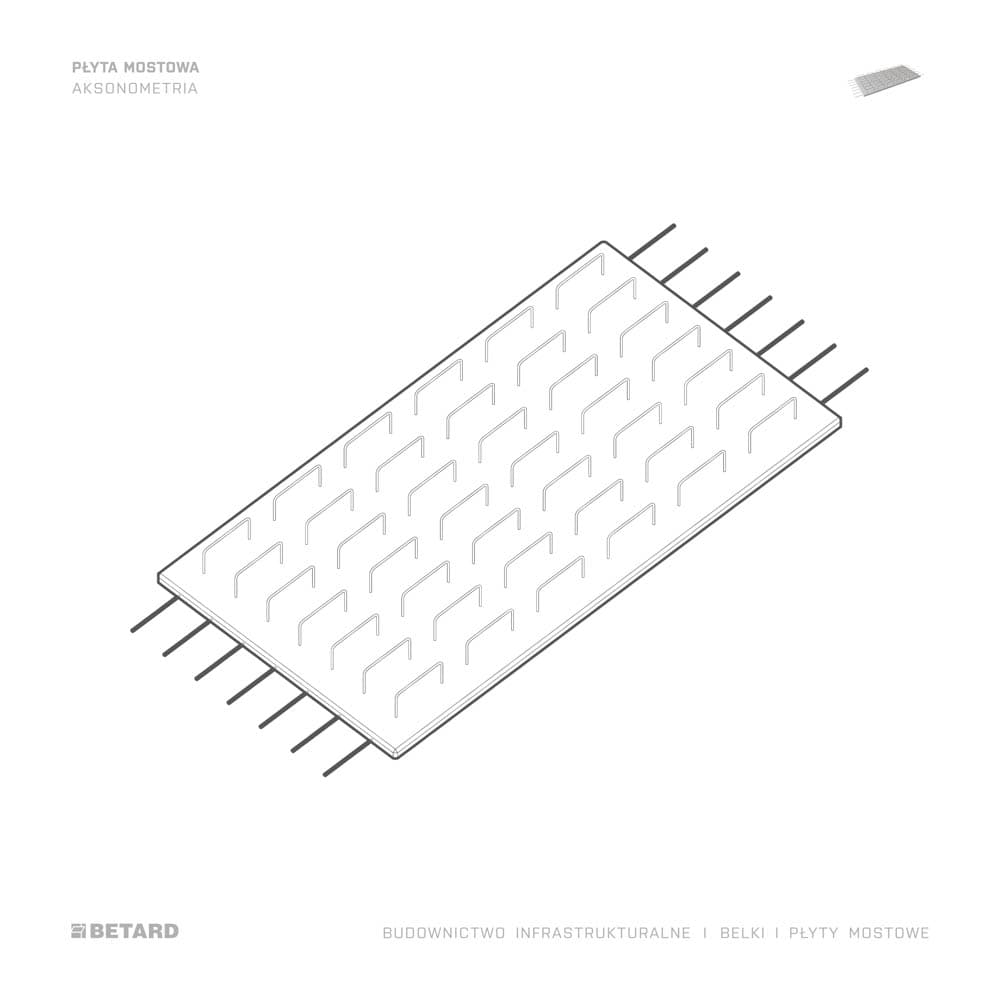

  • Płyta mostowa - aksonometria

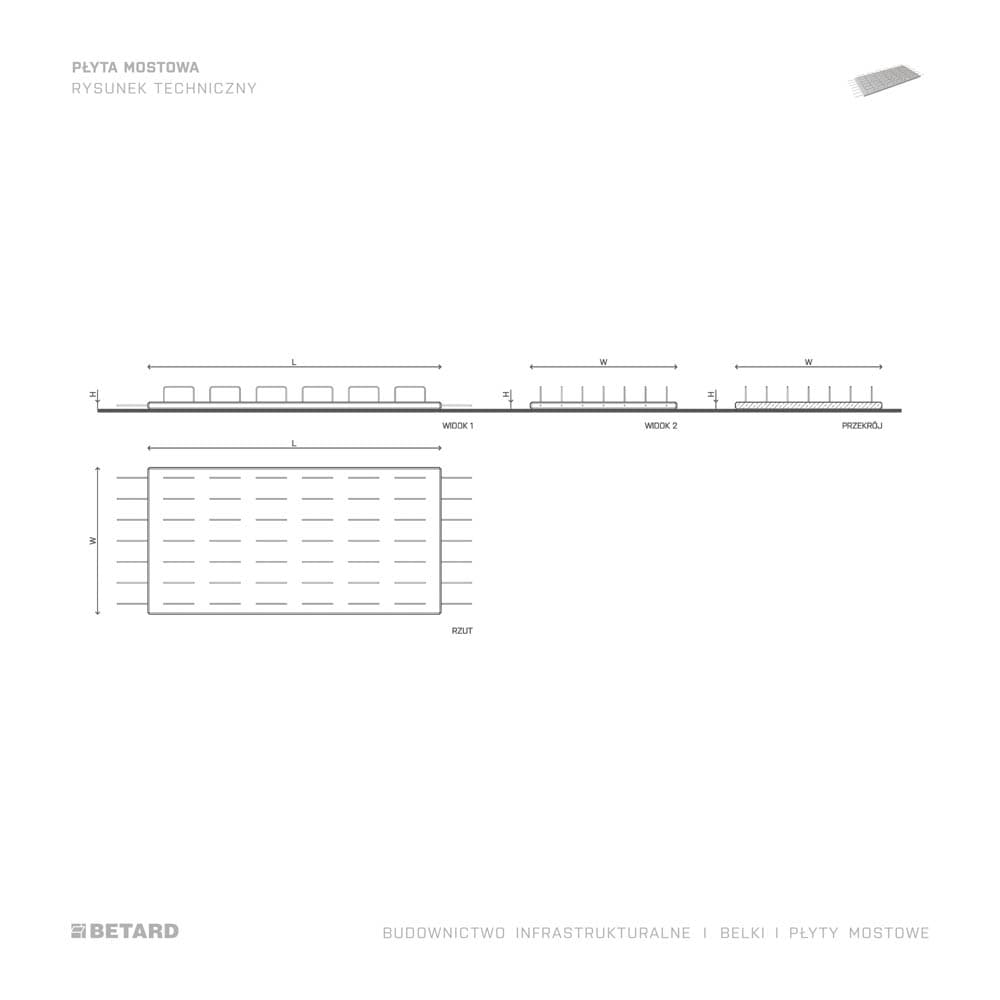

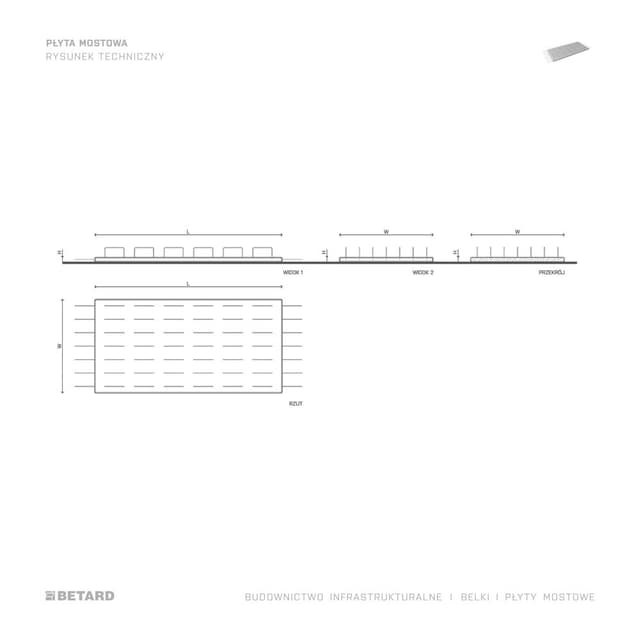

  • Płyta mostowa - rzut

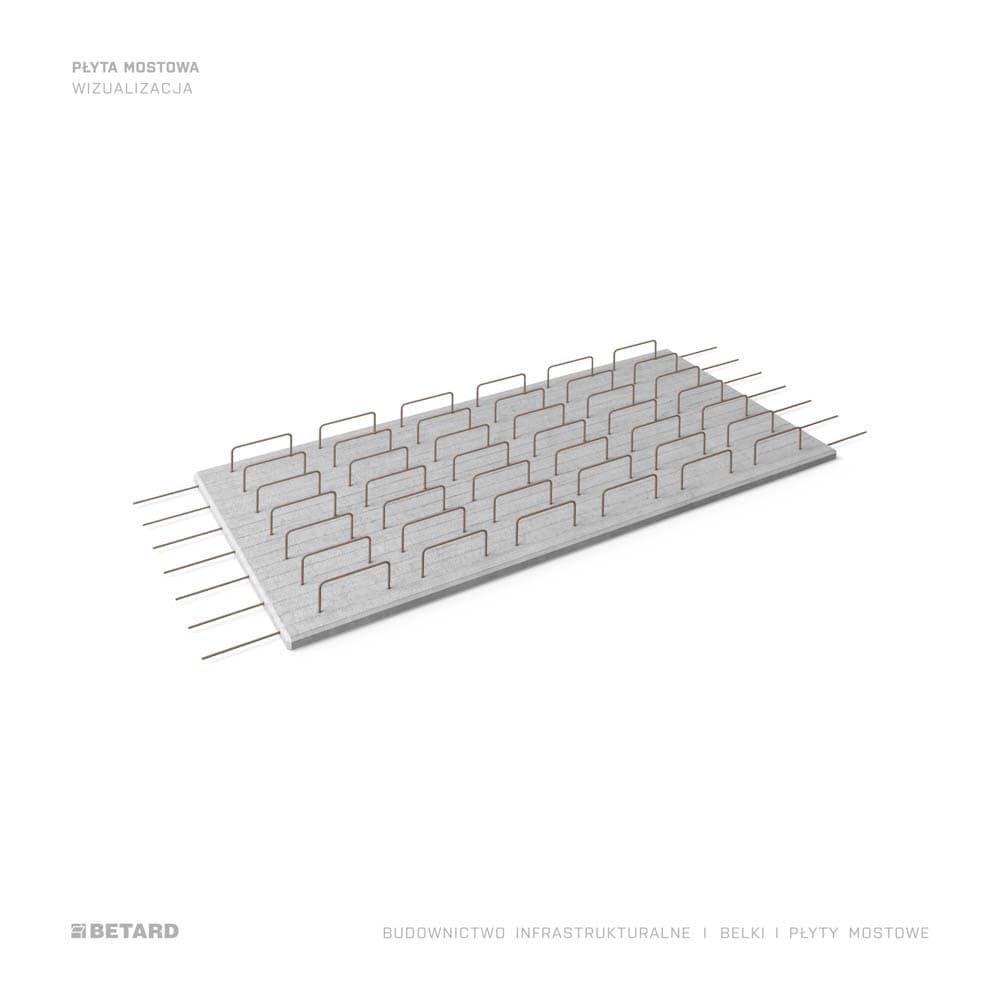

  • Płyta mostowa - wizualizacja

    + WIĘCEJ

Belki i płyty mostowe

Płyta mostowa

Elementy płytowe, szalunkowe o wysokości od 4 do 7 cm. Płyty produkowane są w dowolnym kształcie, stanowią szalunek tracony dla płyt mostowych. Płyty współpracują z belkami mostowymi, na krawędziach których są oparte. Produkowane wg typowych rozmiarów katalogowych lub w oparciu o indywidualne projekty. Belki wykonywane są z betonu o klasie C35/45, do zbrojenia prefabrykatów stosuje się zbrojenie rozproszone. Górna powierzchnia prefabrykatu szorstka, z wypuszczonym zbrojeniem II fazy, przygotowana do zespolenia.

Zakres stosowania

  • → Mosty drogowe
  • → Mosty kolejowe
  • → Wiadukty
  • → Przejścia dla zwierząt

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Elementy żelbetowe

    Elementy wykonywane jako zbrojone

  • Ikona przedstawiająca symbol strzałki

    Grubość

    Grubość płyt prefabrykowanych od 4 do 7 cm

  • Ikona przedstawiająca symbol strzałki

    Kształt

    Dowolny kształt płyty w rzucie

  • Ikona przedstawiająca symbol strzałki

    Powierzchnia

    Górna powierzchnia prefabrykatu szorstka, z wypuszczonym zbrojeniem II fazy, przygotowana do zespolenia

  • Ikona przedstawiająca symbol strzałki

    Klasa betonu

    Klasa betonu minimum C35/45

PARAMETRY TECHNICZNE

TypWysokośćSzerokośćDługość
PPS 50500,5-31-3
PPS 60600,5-31-3
PPS 70700,5-31-3

POBIERZ DOKUMENTY DOSTĘPNE DLA TEGO PRODUKTU

  • Certyfikat | Długołęka | El. mostów
    CERTYFIKATY
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • Certyfikat | Kielce1 | El. mostów
    CERTYFIKATY
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • Certyfikat | Kielce2 | El. mostów
    CERTYFIKATY
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Długołęka | El. mostów sprężane
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Długołęka | El. mostów
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Kielce2 | El. mostów
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Kielce2 | El. mostów sprężane
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
    • (5)

    POWIĄZANE PRODUKTY

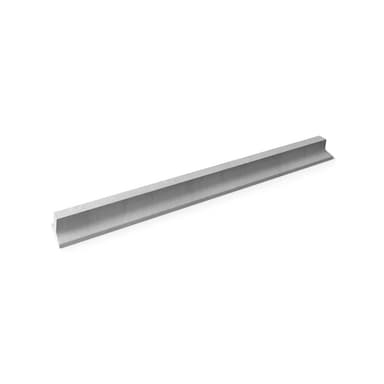

    Belka mostowa Kujan - wizualizacja

    Belki i płyty mostowe

    Belka mostowa Kujan

    ZOBACZ

    POBIERZ DOKUMENTY

    CECHY PRODUKTU

    Kształt

    Belki mają kształt odwróconej litery T

    Typowość

    Produkcja wg typowych rozmiarów katalogowych lub w oparciu o indywidualne projekty

    Rozstaw

    Standardowy rozstaw elementów wynosi 60 cm

    Powierzchnia

    Górna powierzchnia prefabrykatu szorstka, z wypuszczonym zbrojeniem II fazy przygotowana do zespolenia

    Elementy sprężone

    Elementy prefabrykowane wykonywane jako sprężone

    certyfikaty

    Certyfikat | Długołęka | El. mostów

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce1 | El. mostów

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce2 | El. mostów

    Zobacz plikPobierz plik

    deklaracje

    dwu | Długołęka | El. mostów

    Zobacz plikPobierz plik

    deklaracje

    dwu | Długołęka | El. mostów sprężane

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | El. mostów sprężane C40/50

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | El. mostów sprężane C50/60

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce2 | El. mostów sprężane KUJAN C50/60

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce2 | El. mostów sprężane KUJAN C40/50

    Zobacz plikPobierz plik
    POBIERZ WSZSTKIE DOKUMENTYPobierz wszystkie
    Belka mostowa typu Kujan NG - profil

    Belki i płyty mostowe

    Belka mostowa Kujan NG

    ZOBACZ

    POBIERZ DOKUMENTY

    CECHY PRODUKTU

    Elementy sprężone

    Elementy prefabrykowane wykonywane jako sprężone

    Kształt

    Belki mają kształt odwróconej litery T

    Typowość

    Produkcja wg typowych rozmiarów katalogowych lub w oparciu o indywidualne projekty

    Rozstaw

    Standardowy rozstaw elementów wynosi 90 cm.

    Sploty sprężające

    Sploty sprężające o średnicy 15,5 mm, odmiana I

    Powierzchnia

    Górna powierzchnia prefabrykatu szorstka, z wypuszczonym zbrojeniem II fazy przygotowana do zespolenia

    certyfikaty

    Certyfikat | Długołęka | El. mostów

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce1 | El. mostów

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce2 | El. mostów

    Zobacz plikPobierz plik

    deklaracje

    dwu | Długołęka | El. mostów

    Zobacz plikPobierz plik

    deklaracje

    dwu | Długołęka | El. mostów sprężane

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | El. mostów sprężane C40/50

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | El. mostów sprężane C50/60

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | El. mostów sprężane KUJAN NG C40/50

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | El. mostów sprężane KUJAN NG C50/60

    Zobacz plikPobierz plik
    POBIERZ WSZSTKIE DOKUMENTYPobierz wszystkie

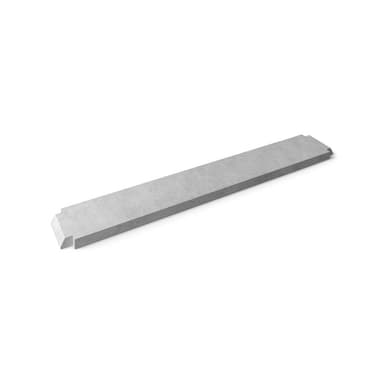

    Belka mostowa typu DS - profil

    Belki i płyty mostowe

    Belka mostowa DS

    ZOBACZ

    POBIERZ DOKUMENTY

    CECHY PRODUKTU

    Elementy sprężone

    Elementy prefabrykowane wykonywane jako sprężone

    Kształt

    Belki mają w przekroju kształt prostokątny

    Typowość

    Produkcja wg typowych rozmiarów katalogowych lub w oparciu o indywidualne projekty

    Szerokość

    Wszystkie belki mają taką samą szerokość, tj. 89 cm

    Sploty sprężające

    Sploty sprężające o średnicy 15,5 mm, odmiana I

    Powierzchnia

    Boczna i dolna powierzchnia elementu gładka, nie wymagająca tynkowania

    certyfikaty

    Certyfikat | Długołęka | El. mostów

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce1 | El. mostów

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce2 | El. mostów

    Zobacz plikPobierz plik

    deklaracje

    dwu | Długołęka | El. mostów

    Zobacz plikPobierz plik

    deklaracje

    dwu | Długołęka | El. mostów sprężane

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | El. mostów sprężane C40/50

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | El. mostów sprężane C50/60

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce2 | El. mostów sprężane DS C50/60

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce2 | El. mostów sprężane DS C40/50

    Zobacz plikPobierz plik
    POBIERZ WSZSTKIE DOKUMENTYPobierz wszystkie

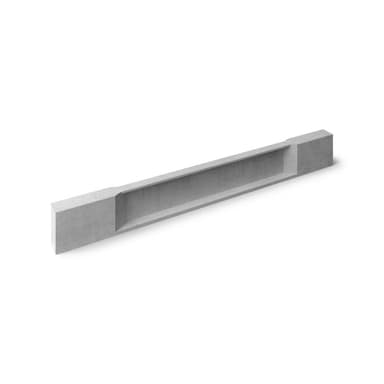

    Belka mostowa typu I - profil

    Belki i płyty mostowe

    Belka mostowa I

    ZOBACZ

    POBIERZ DOKUMENTY

    CECHY PRODUKTU

    Elementy sprężone

    Elementy prefabrykowane wykonywane jako sprężone

    Kształt

    Belki w przekroju poprzecznym mają kształt prostokątny

    Typowość

    Produkcja wg typowych rozmiarów katalogowych lub w oparciu o indywidualne projekty

    Sploty sprężające

    Sploty sprężające o średnicy 15,5 mm, odmiana I

    Powierzchnia

    Górna powierzchnia prefabrykatu szorstka, z wypuszczonym zbrojeniem II fazy przygotowana do zespolenia

    certyfikaty

    Certyfikat | Długołęka | El. mostów

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce1 | El. mostów

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce2 | El. mostów

    Zobacz plikPobierz plik

    deklaracje

    dwu | Długołęka | El. mostów

    Zobacz plikPobierz plik

    deklaracje

    dwu | Długołęka | El. mostów sprężane

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | El. mostów sprężane C40/50

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | El. mostów sprężane C50/60

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce2 | El. mostów sprężane

    Zobacz plikPobierz plik
    POBIERZ WSZSTKIE DOKUMENTYPobierz wszystkie

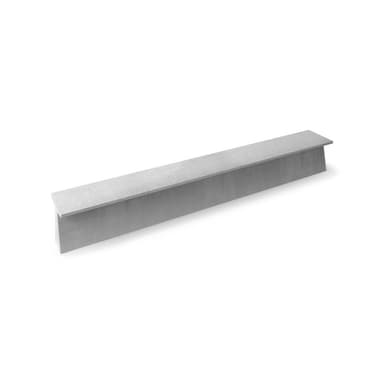

    Belka mostowa typu T - profil
