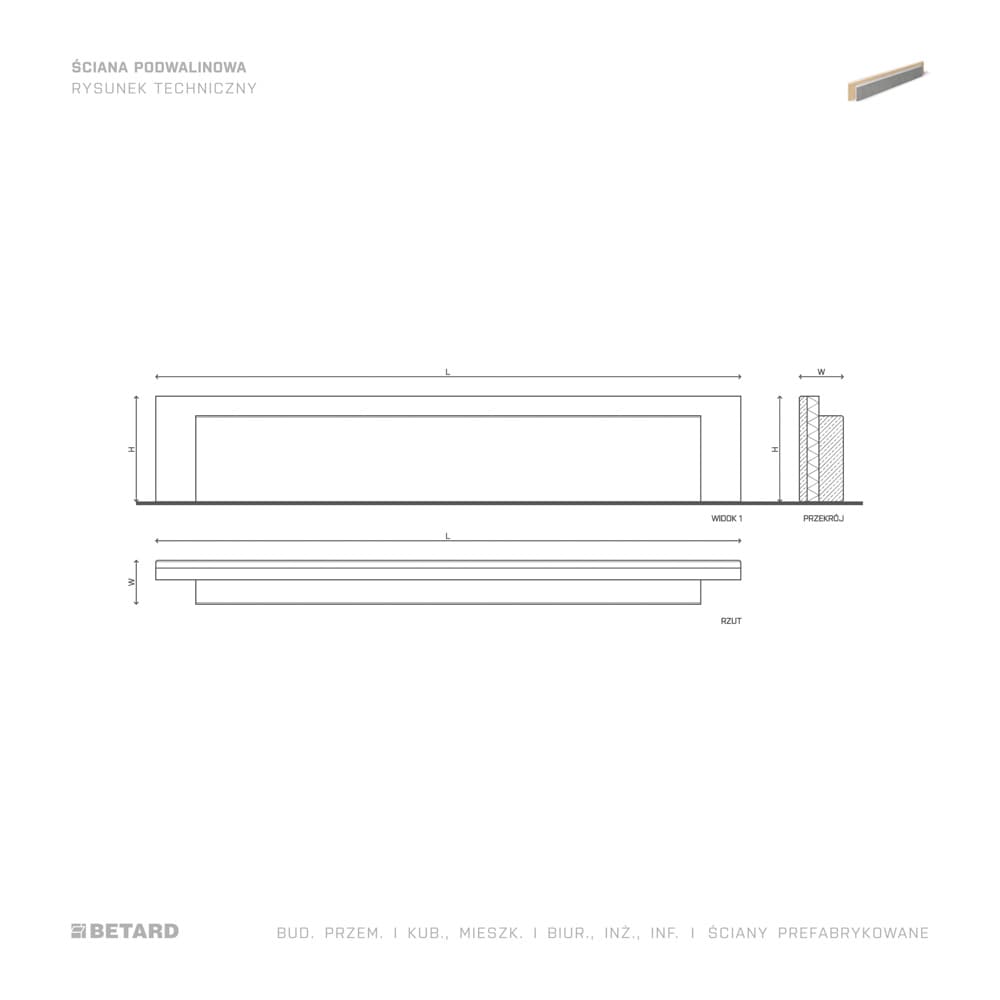

Podwaliny - profil
Podwaliny - aksonometria
Podwaliny - rzut
Podwaliny - wizualizacja

PRZEWIŃ ZDJĘCIE

  • Podwaliny - aksonometria
  • Podwaliny - rzut
  • Podwaliny - wizualizacja

    + WIĘCEJ

Elementy fundamentowe

Podwalina

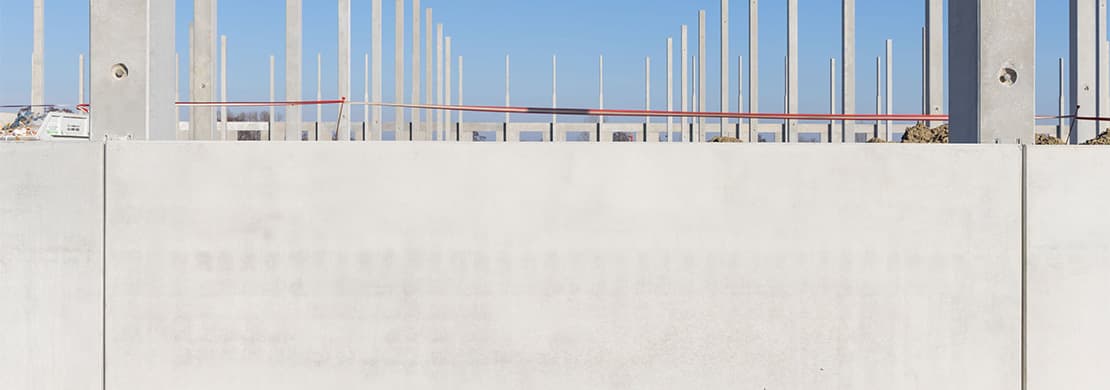

Podwaliny pełnią rolę „fundamentu” pośredniego, tzn. nie przekazują obciążeń na podłoże, a jedynie na stopy fundamentowe. Dzięki temu właściwa ściana jest wyniesiona ponad poziom terenu. W obiektach kubaturowych, halowych ściany podwalinowe stosuje się jako elementy obudowy hal w poziomie terenu. Podwaliny jednowarstwowe zabezpiecza się izolacją przeciwwilgociową na budowie.

Zakres stosowania

  • → Elementy ścian obiektów handlowych i przemysłowych
  • → Elementy ekranów akustycznych
  • → Elementy ogrodzeń

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    JAKOŚĆ

    Elementy wysokiej jakości z fazowanymi krawędziami

  • Ikona przedstawiająca symbol strzałki

    SZYBKOŚĆ

    Szybki montaż na budowie

  • Ikona przedstawiająca symbol strzałki

    CZAS

    Skrócenie czasu realizacji, bez konieczności szalowania w pionie

  • Ikona przedstawiająca symbol strzałki

    WYKOŃCZENIE

    Beton licowy może być warstwą wykończeniową

  • Ikona przedstawiająca symbol strzałki

    IZOLACJA

    Elementy warstwowe z ociepleniem styropianem, wełną i piankami PIR

  • Ikona przedstawiająca symbol strzałki

    AKCESORIA

    Elementy mogą być dostarczane wraz z akcesoriami do połączeń i okuciami stalowymi

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

Proces produkcji podwalin

Proces produkcji podwalin

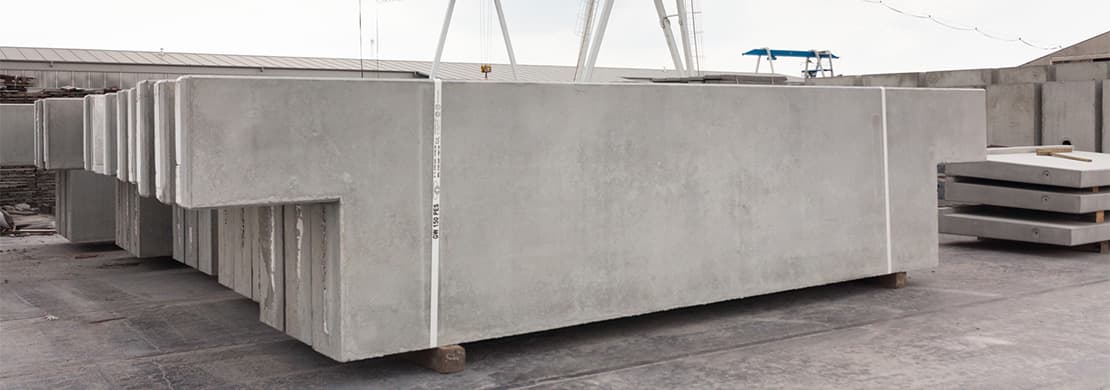

Podwaliny produkowane są w podobny sposób jak prefabrykowane ściany. Produkcja odbywa się na specjalistycznych stołach uchylnych, dzięki czemu otrzymujemy gładką powierzchnię od stołu. Blaty wyposażone są w siłowniki pneumatyczne oraz wibratory przyczepnościowe do wibrowania betonu.

Możliwości produkcyjne podwalin

Możliwości produkcyjne podwalin

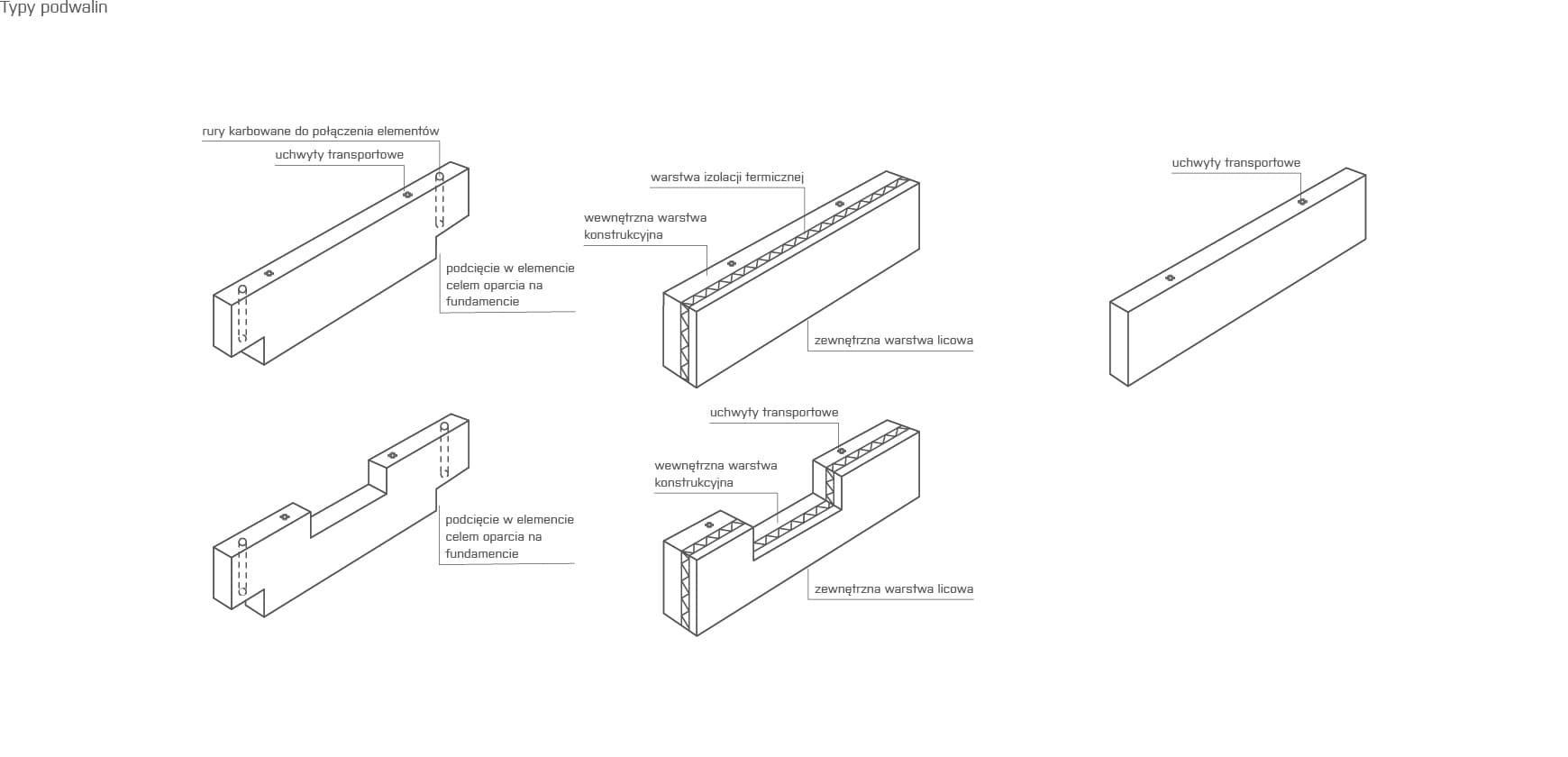

Oferujemy podwaliny jedno- i wielowarstwowe o gabarytach dostosowanych do potrzeb projektu. Elementy wielowarstwowe mogą być produkowane w różnych konfiguracjach grubości poszczególnych warstw. Standard wykończenia zakłada, że jedna powierzchnia jest wykonana w betonie licowym lub z odsłoniętym kruszywem w celu zwiększenia przyczepności okładzin. Istnieje możliwość wykonania podcięć w elementach, celem osadzenia na stopach fundamentowych. Podwaliny produkowane są na stołach uchylnych umożliwiających wykonanie elementów o wymiarach 13 x 4,5 m.

Możliwości projektowe podwalin

Możliwości projektowe podwalin

Elementy mogą mieć zaprojektowane akcesoria systemowe do połączenia z konstrukcją nośną (np. szyny kotwiące, rury karbowane) oraz okucia stalowe zabezpieczające krawędzie przy bramach wjazdowych. Elementy podwalinowe najczęściej produkuje się jako samonośne, przylegające do słupów zewnętrznych. Połączenie ze słupem projektuje się najczęściej jako skręcane, z użyciem kątowników montażowych przykręcanych śrubami młotkowymi do szyn kotwiących osadzonych w prefabrykacie.

Transport podwalin

Transport podwalin

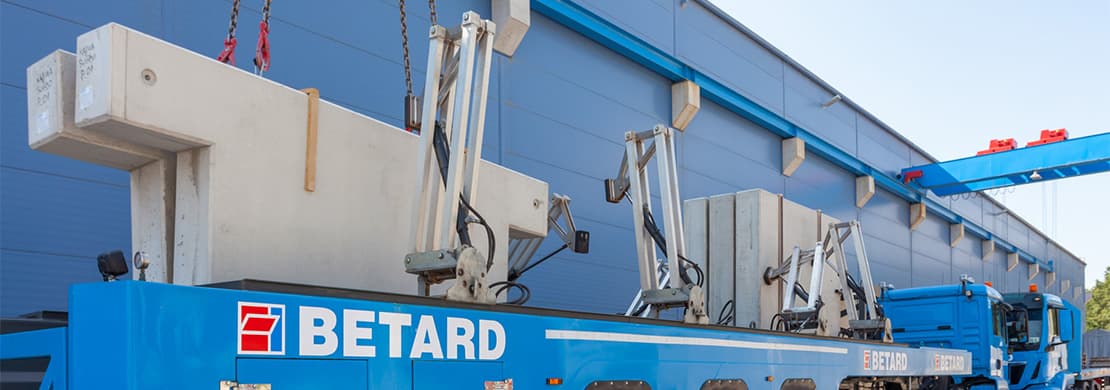

W zależności od gabarytów podwalin, ich przewóz odbywać się może normatywnym transportem o dowolnym typie nadwozia. W przypadku ścian podwalinowych o większych wymiarach – transport odbywa się w specjalistycznych stojakach na naczepie niskopodwoziowej lub w naczepach samozaładowczych.

Montaż podwalin

Montaż podwalin

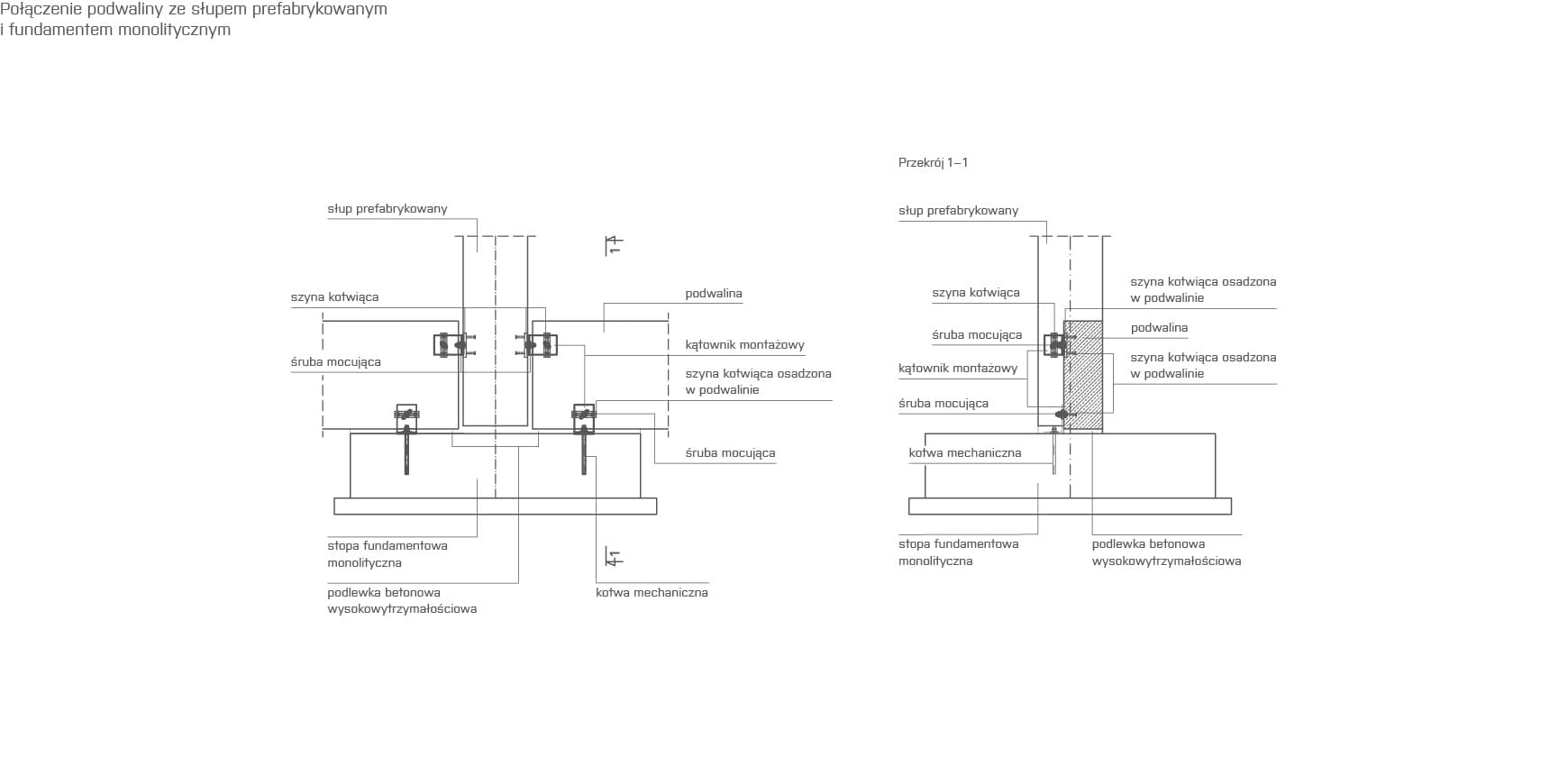

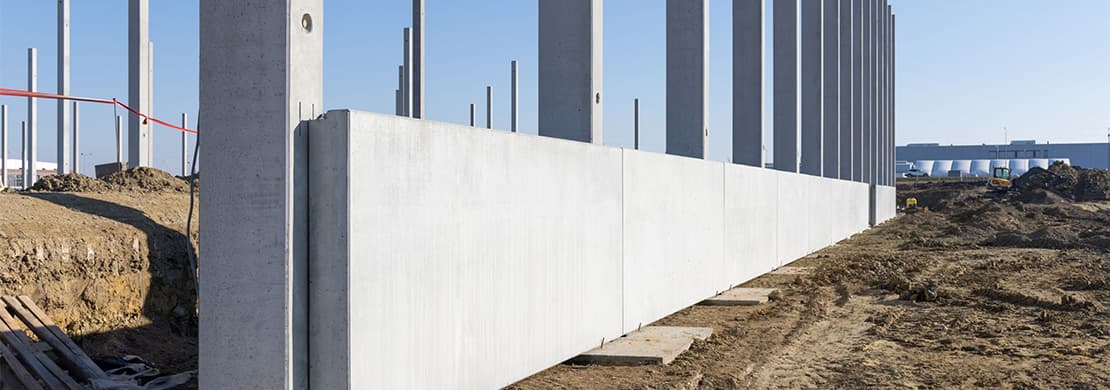

Ściany podwalinowe opiera się na ławach lub stopach słupów. Ustawiane są na zaprawie cementowej, z zabezpieczeniem trzpieniami przed poziomym przesuwem. Połączenia ze słupem i fundamentem wykonywane są za pomocą skręcanych lub spawanych łączników zewnętrznych zapewniających stateczność ustroju. Połączenie z fundamentem realizowane może być również za pomocą prętów mufowych i stalowych rur karbowanych tzw. robust.

(2)
