Elevator shafts

Lift shaft component

Elevator shafts support vertical traffic in the building. They can be designed as free-standing or attached to the existing structure - everything depends on the geotechnical conditions, static schemes and the type of accessories for connecting the elements

Use

Multi-family housing
Public buildings
Industrial construction

SPEED
Speed of installation
RIGIDITY
High structural rigidity
ANCHORING
Possibility of securely anchoring crane components in prefabricated elements
REPEATABILITY
Repeatability of components
ACCURACY
High precision in comparison to traditional technology
SELF-SUPPORTING STRUCTURE
Possibility of creating a self-supporting structure

TECHNICAL DETAILS

Proces produkcji elementów szybu windowego

Production process of Lift shaft component

In the case of box sections, elevator shafts are produced in specially prepared moulds. After setting the reinforcement, the mould is filled with concrete mix.

Możliwości produkcyjne elementów szybu windowego

Production capabilities of Lift shaft component

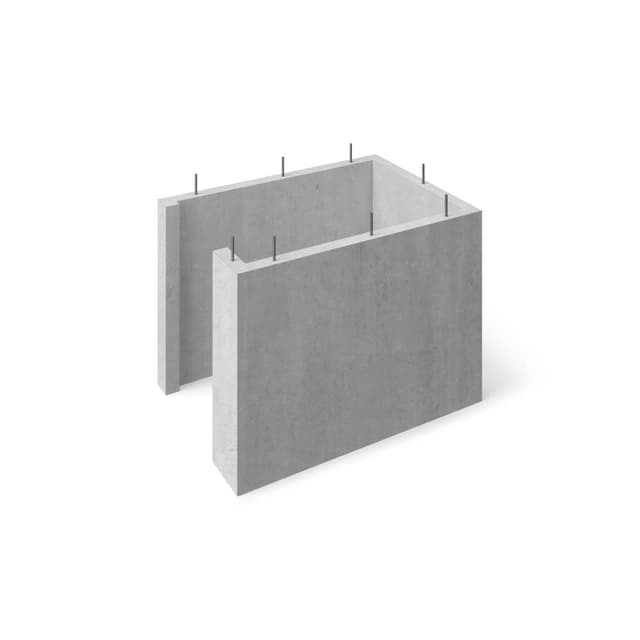

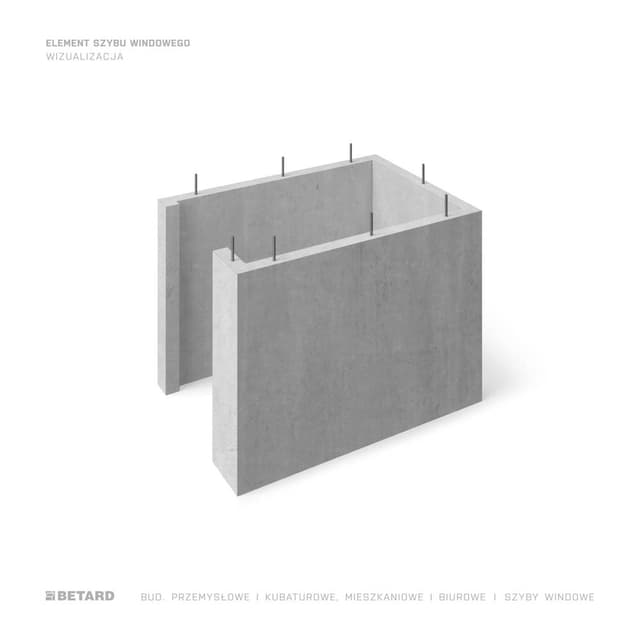

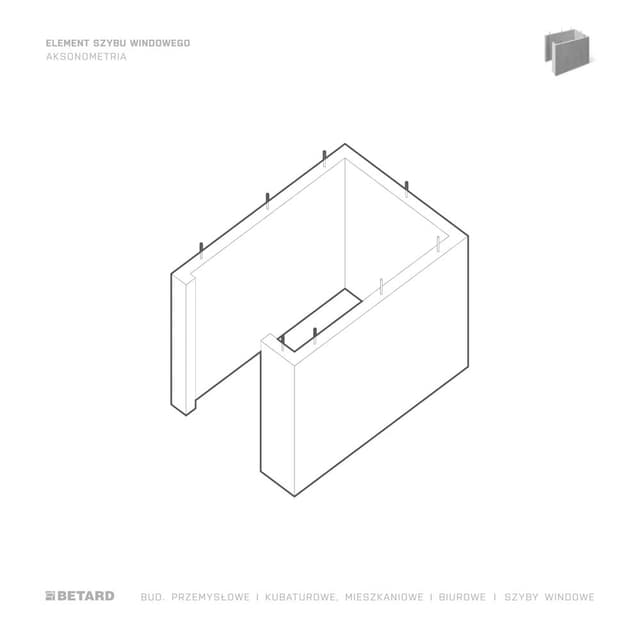

Elevator shafts can be made as box structures or as a combination of solid or composite prefabricated walls. The height of a single element is usually up to 2.7 m (for higher storeys, it is possible to divide the shaft into higher elements).

Możliwości projektowe elementów szybu windowego

Design capabilities of Lift shaft component

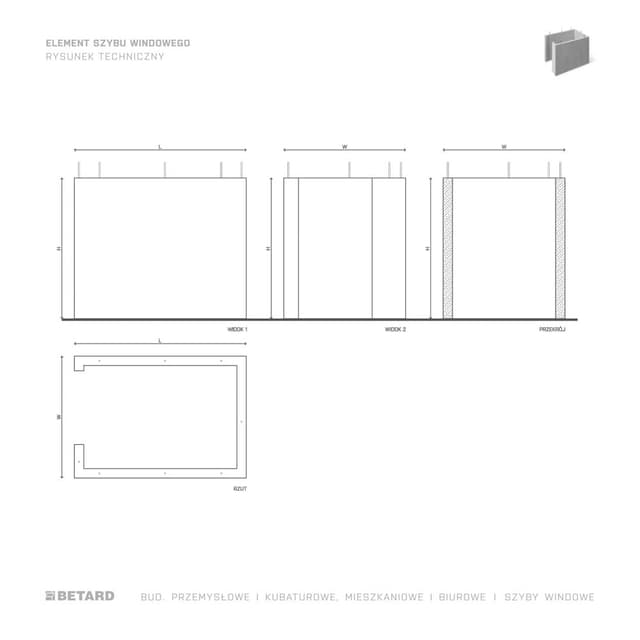

The transverse dimensions of the shaft are adjusted to the geometry of the detailed design. The wall thickness is determined individually for each structure. It depends on the static scheme of the elevator shaft, cross-section dimensions, and height.

Transport of Lift shaft component

Depending on the technology used to make the lift shaft, the elements are transported as box structures or wall elements. The maximum weight of the transported load on a single vehicle can be up to 40T. For elevator shafts with prefabricated walls, they can be transported lying down using spacers between the elements, or in the installation position in special stands. Depending on the height of the individual elements, they are loaded onto a standard trailer (walls up to 2.5 m high) or a low-bed trailer (walls up to 2.8 m high).

Installation of Lift shaft component

The installation is done by placing one element on top of another A system for the vertical alignment of the reinforced concrete elements is installed, allowing for perfect fitting of elements and minimising the space between them.

(1)

TECHNICAL DETAILS

PRODUCT GALLERY

OPEN PHOTO

OPEN PHOTO

(3)
