Elevator shafts

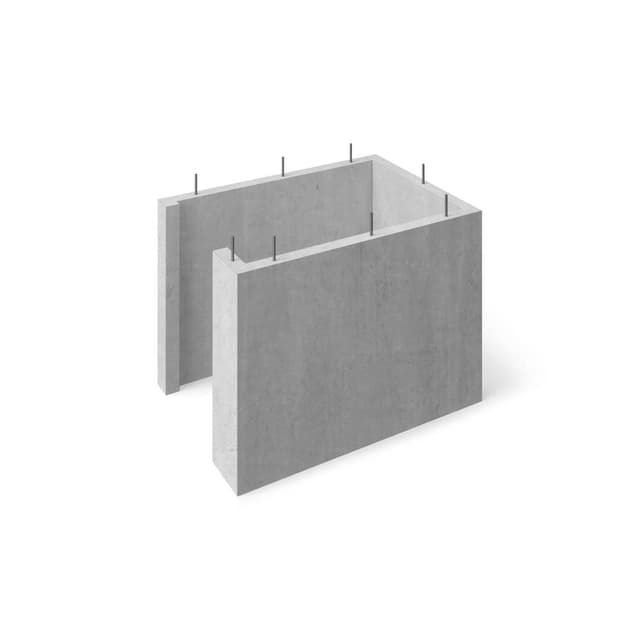

Elevator shaft elements

Elevator shafts support vertical traffic in the building. They can be designed as free-standing or attached to the existing structure – everything depends on the geotechnical conditions, static schemes and the type of accessories for connecting the elements

Use

Storage halls
Industrial halls

SHARE:

PRODUCT FEATURES

Speed
Speed of installation
Stiffness
High structural rigidity
Anchoring
Possibility of securely anchoring crane components in prefabricated elements
Repeatability
Repeatability of components
Self-supporting structure
Possibility of creating a self-supporting structure

TECHNICAL DETAILS

Proces produkcji elementów szybu windowego

Production process Elevator shaft elements

In the case of box sections, elevator shafts are produced in specially prepared moulds. After setting the reinforcement, the mould is filled with concrete mix.

Możliwości produkcyjne elementów szybu windowego

Production capabilities Elevator shaft elements

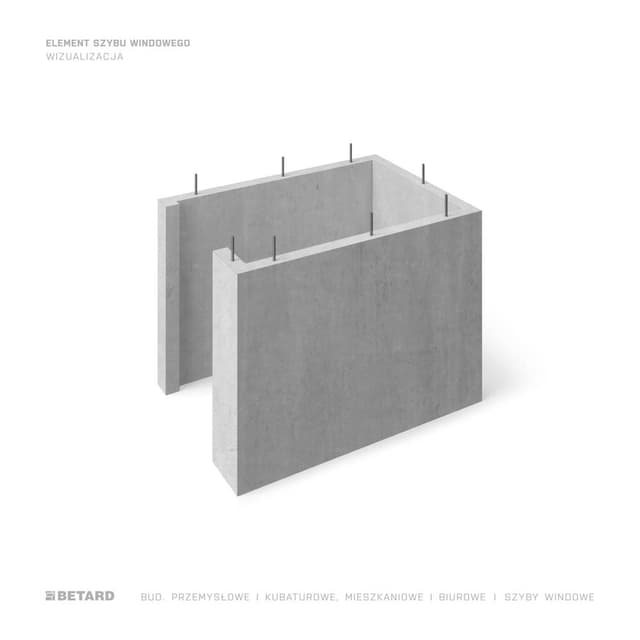

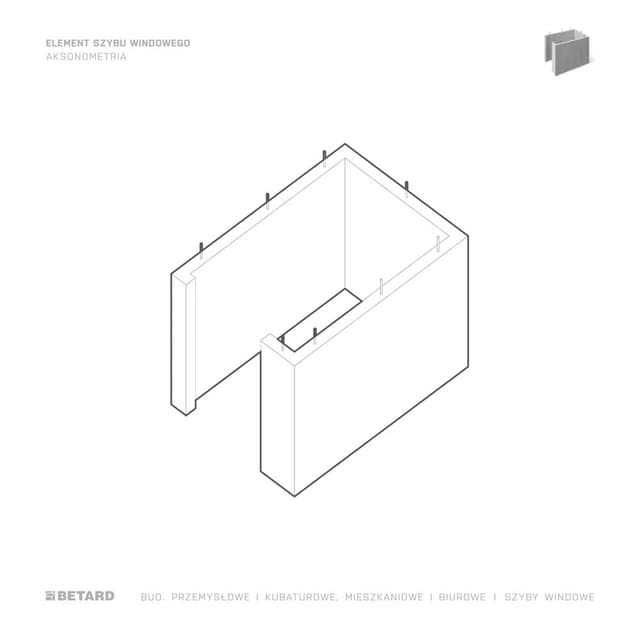

Elevator shafts can be made as box structures or as a combination of solid or composite prefabricated walls. The height of a single element is usually up to 2.7 m (for higher storeys, it is possible to divide the shaft into higher elements).

Możliwości projektowe elementów szybu windowego

Design capabilities Elevator shaft elements

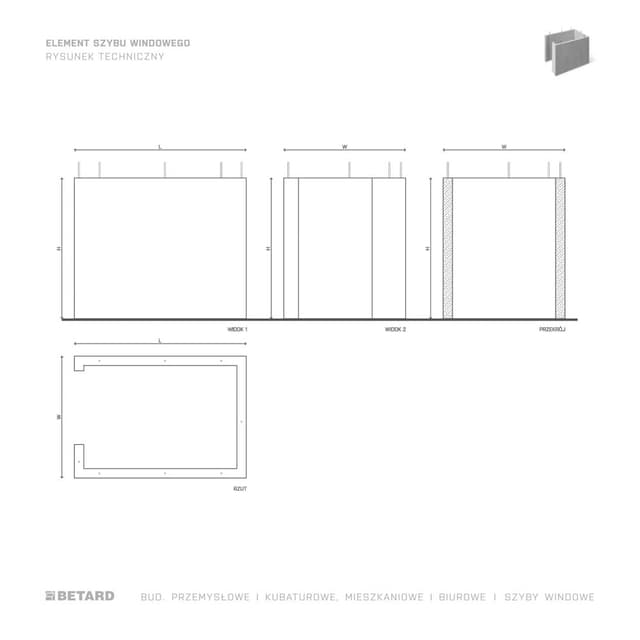

The transverse dimensions of the shaft are adjusted to the geometry of the detailed design. The wall thickness is determined individually for each structure. It depends on the static scheme of the elevator shaft, cross-section dimensions, and height.

Transport elementów szybu windowego

Transport Elevator shaft elements

Depending on the technology used to make the lift shaft, the elements are transported as box structures or wall elements. The maximum weight of the transported load on a single vehicle can be up to 40 tonnes. For elevator shafts with prefabricated walls, they can be transported lying down using spacers between the elements, or in the installation position in special stands. Depending on the height of the individual elements, they are loaded onto a standard trailer (walls up to 2.5 m high) or a low-bed trailer (walls up to 2.8 m high).

Montaż elementów szybu windowego

Installation Elevator shaft elements

The installation is done by placing one element on top of another The reinforced concrete elements feature a system for vertical rectification is installed, allowing for perfect fitting of elements and minimising the space between them.

(1)
